來幫 PowerLab8 加一些東西

[複製鏈接]
發表於 2011年5月16日 03:24 AM | 顯示全部樓層 |閱讀模式
先說明一下,
這個並不是商品,只是方便我個人使用的一個工具,經由飛友共同分擔洗板子費用,外觀雖然有點像商品(因為參與的人都是職業級的),因為不打算再生產(我也沒必要靠這賺錢),所以只是單純的DIY分享.
當然我會一直加強它的功能.當初一同分攤的大大們,只要透過下載韌體即可更新.


使用說明我會陸續key在這邊,其實使用很簡單啦,都中文的...
只是寫個說明會完整一點.比較複雜應該是設定的部份用到縮寫,這部份要說明.


RC Charging Manager

固件更新說明:
1.按我下載,USB驅動及更新工具.(驅動程式未安裝之前,請不要先插上RC Charging Manager)
2.下載最新版本的固件(Firmware),目前最新版本V2.02.17(按我下載),下載完成請解壓縮,會發現有一個hex檔.
3.安裝好驅動,將RC Charging Manager更新開關切到UPDATE位置,並插上USB線.
   注意:此時由USB供電,請勿插上電池.
4.執行更新程式(mcuisp.exe)並撰擇一個hex檔(Firmware),再按[START]即可,若有不明內附HELP.jpg可以看一下.
5.更新完成即可拔掉USB,並將更新開關切回PL8位置.
   注意:請不要直接由USB操作RC Charging Manager,因為USB只足夠供應STM32而不足以供應整個控制板.


接點(頭)說明:
1.DC Input:為2條10AWG的線,用來接到充電站或電源供應器.
2.DC Output:為2條10AWG的線,用來接到充電器或放電器的輸入端.

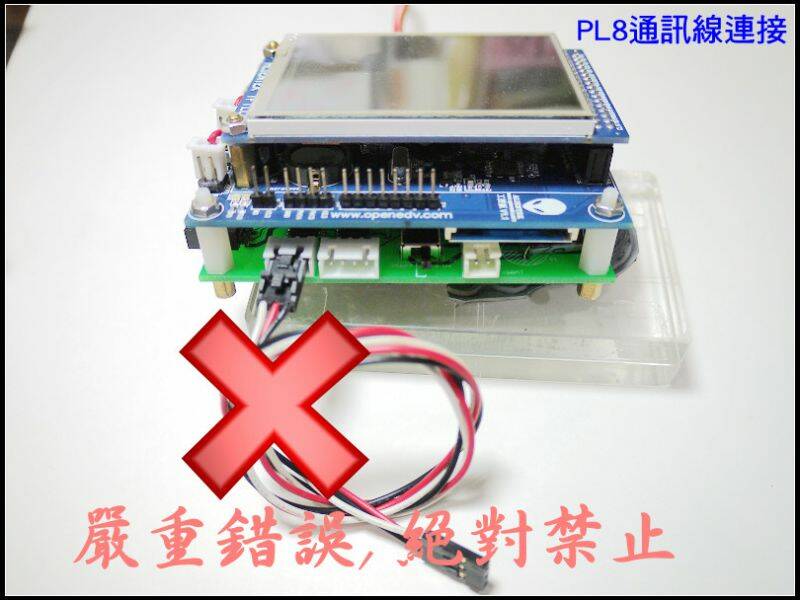

3.CELL:為一個8S JST頭,接到充電站的分壓線. 如果使用7S充電站,可另外買一條30公分長的8S轉7S延長線.
4.DC 9-32:若SW1為ON,則機板電源由本接頭供應(需DC9~32V之間),用途為當放電器只接1S為輸入,無法提供DCtoDC足夠電壓.或是僅供PL8顯示及操作用就不必接那4條10AWG的粗線.
5.PL8 COM:利用3Pin的JR延長線接到PL8的通訊端口.
6.USB:當SW2為ON時則為電腦連接模式,可透過USB下載新固件,或上傳數據用.此時由電腦對機板供電,不需插電池.若SW2為OFF則USB無效.
7.TMP1:感溫探頭,請接到充電站內部的電池.
8.EXP1:為一個3Pin頭,用來控制電源供應器的啟動與關閉及外部告警訊號.腳位(由正面看,由左而右1=負極,2=告警+,3=電供+)
              製作圖解:(按我)
9:EXP2:為一個4Pin頭,用來接到擴充設備用(例如放電器),腳位(1=PWM1,2=ADOut1,3=ADOut2,4=GND)
10:EXP3:未引出(在機殼內),用來擴充其他設備用,為一些SPI/ADC/PWM/CLK/IO


功能說明:
1.傳統功率計:顯示V(電壓),A(電流),W(功率),Ah(容量). 顯示數據分為即時及瞬間兩種.
2.進階功率計:顯示最大8個CELL電壓及曲線圖,容量表,溫度計(電池及MOSFET兩個探頭).
3.電源開關:內部有6個MOSFET用來控制電源的輸出及告警斷開用,整個設計以100A為最大(包括比流器)
4.充電保護:過電流/過電壓/過溫/過放(低壓)之保護,可設定告警門檻值並自動斷開電池及關閉電源.
5.預約充電:可依星期一~日,設定自動充電時間,時間到自動打開電源供應器,充飽自動斷電,異常時會嘗試重試(例如出現ERR CODE).
6.PL8操作:可操作PL8充/放/保存,及顯示PL8即時數據並繪製充電曲線圖. 註:此操作為唯讀,並無寫入動作.
7.充電管理:充電完成,自動記錄電池使用趟數及累計Ah,可管理6組電池.並記錄電池充電取樣數據於Flash內.
8.擴充:可外接放電模組(測試中),分為1000W及500W兩種. 可多台並聯以增加W數.



操作介面:
使用觸控方式操作,支援 繁體/簡體/英文 三種語言可任意切換,在示範的圖片中有些是英文,有些是中文,這只是示範而已.
由於LCD不大,要進行設定頁的設置時,使用觸控筆效果會比較好.


各項目說明:
主選項分為四個頁次,分別為[電源狀態],[充電操作],[充電狀態],[設置]. 而設置頁又再分成6小頁.分別說明如下:

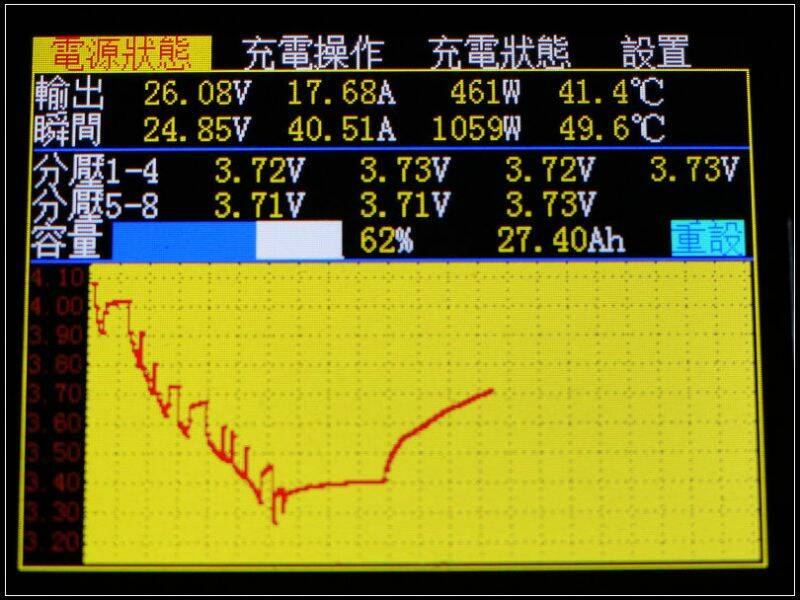

[電源狀態]:如圖一
輸出:顯示目前電源(充電站)的電壓V/電流A/功率W/溫度
瞬間:記錄輸出之瞬間值,電壓V為最小值,其他為最大值.
分壓:每個CELL的電壓值.
容量:依據電池特性不同,所以採用容量表設定方式運作,以顯示目前剩餘之容量.
Ah:目前已使用的Ah,若為充電(反向)則為充入之Ah.
重設:將曲線圖及瞬間值歸零.
曲線圖:將電壓的變化以圖來顯示,左方有標示電壓刻度.


[充電操作]:如圖三
充電:按下該鍵,會以設定的模式對電池充電(預設模式3).
放電:按下該鍵,會以設定的模式對電池放電(預設模式3).
保存:按下該鍵,會以設定的模式對電池做保存(預設模式25,充電站的保存也使用本模式).
充電站:按下該鍵,會以設定的模式對充電站充電(預設模式24)
開機/關機:打開或關閉電源輸出,包括電源供應器(如果有的話).
電池A~E,電站:用來記錄電池用的,一般電池有5組,充電站1組,可點選要使用那一組.
趟數:記錄電池趟數,充電完成自動累加,也可使用+,-來手動設定.
總Ah:記錄電池已使用的Ah,充電完成自動累加,也可使用+,-來手動設定.
+,-:對游標指到的地方做累加或遞減.
0:將游標指到的數字歸零.
*1,5,10,50,100:遞增或遞減的量,按下該鍵會以1,5,10,50,100,1,5...輪流出現.


[充電狀態]:如圖四 (註:此頁數據是來自PowerLab8)
電源:顯示目前電源(充電站)的電壓V/電流A/功率W,左方會顯示目前進行的操作.
電池:顯示正在充電電池的電壓V/電流A/功率W/mAh充入容量.
分壓:每個CELL的電壓值.
容量:顯示目前電池之容量.
時間:充電/放電 所經過的時間.
曲線圖:將電壓的變化以圖來顯示,左方有標示電壓刻度.



[設置]:又細分為6頁,說明如下.
操作記錄(1/6):
此頁會記錄使用者操作的情況,按一下上半部則往上捲一頁,按下半部則會往下捲一頁,最下方為"目前頁次/最大頁次".
當記錄太長時會自動把舊的刪掉以插入新的一行,按下"重設"則記錄全部清空.


預約充電(2/6):
如圖7,此頁是用來設定預約充電用,時間一到會先打開電源供應器,電壓穩定後會接著操作PL8對充電站充電,充電完畢會自動把AC電源關掉.
若無法順利充電(例如出現ERROR CODE或進入保護模式以500mA慢充),會嘗試關閉再打開重新操作一次,直到順利充電為止.
唯出現告警(例如過流/過溫/過充),將自動關機不再嘗試.

最上方是目前日期及時間.機板內建一個鈕扣電池就是用來讓這個時間能運行,時間只用於記錄及預約充電,若不使用此兩項功能,也可以把電池拔掉,並不會影嚮設定及操作.

"開始":按下本鍵可立即執行預約充電,也可用來測試所有接線是否正常.
"V":按下星期左方的空格可以勾選是否啟動預約充電,再按一次則取消勾選.
"+","-":用來調整時間.
"充電":選擇充電站的充電模式,預設為模式24.

Charging Manager 操作說明影片 1/2 (LCD操作)



Charging Manager 操作說明影片 2/2 (設備連接方式)




預約充電操作示範影片




校準(3/6):
如圖10,此頁是用來校準量測數值用.當量測到的數值與實際不符時,可利用本功能校準之.每個項目校準方式都是一樣的.
範例: CELL1 4173&990  [+] 4.163 [-]
4173是ADC電路所量測到的值(其實就是4.173V),而@990就是我們設定的差距調整值(1000為中值,小於1000則為減)
若要以PL8(或自己的精密電錶)為準,此時我們可以記下PL8(或電錶)顯示的值,再按下[+][-]鍵把數值調成一樣即可.

其中"電流"這個值比較特殊,因為機板用的比流器支援雙向,電流可正向或逆向,例如放電就是逆向,充電是正向.
有時還需調整零值(就是沒電流所取得的值),理論上是2500(0~2.5V為逆,2.5V~5.0V為正).
說了一堆,其實只要在沒電流情況下,按下"電流"這兩個字,就自動校準完畢了.

右方的"*10"為調整刻度,連續按會以*1,5,10,50,100,1,5,...輪流出現,如果不小心調亂了,可按"預設"來還原.


告警及設置(4/6):
如圖11,此頁是用來設定告警門檻,細項說明如下
過充電壓:當任一CELL電壓大於此值則告警,預設Lipo為4.30V,若使用Li-Fe可設為3.75V.
過放電壓:當任一CELL電壓小於此值則告警,預設Lipo為3.00V,若使用Li-Fe可設為2.80V.
過流設置:當充電(或放電)電流大於此值則告警,預設60A.最大為100A
閒置時間:沒有操作(碰觸LCD)超過設定秒數則進入省電模式,預設600秒(就是10分鐘)
告警關機:當有告警發生,要經過多久時間(秒)會自動關閉系統,預設15秒.
充電:請選擇PL8最常用的模式來充電(或放電),若臨時要使用其他模式,可直接操作PL8,也是一樣的,可以同步顯示.
保存:請選擇PL8用那個模式來保存,此模式也可做為充電站的電壓保存模式.
充電站:請選擇PL8用那個模式來對充電站充電.
語言:目前支援繁體/簡體中文/英文 三種語言,請自行選擇.


容量表(5/6):
如圖12,此頁是用來設定充電站電池電壓與容量的關係.
一般Lipo的100%容量為4.200V,而3.85V為50%容量,但由於電池化學特性的不同,例如充電站通常使用低C數電動車用的電芯,其50%容量為3.700V,而不是3.850V,又有些電池50%是3.90V.為了準確顯示目前容量,本系統採用容量表設定方式.


其他(6/6):
如圖13,此頁主要為測試開關用途及校準時間,校準方式:
[ 遞減區                  ]
2011-09-14 23:21:46
[遞增區                   ]
直接點擊日期(或時間)的上方則該項會減1,若下方則加1,例如點擊2011的上方則2011變為2010,例如點擊21下方則變為22.










[ 本帖最後由 kris000 於 2012年2月19日 04:34 PM 編輯 ]

圖1:電源狀態(繁體)

圖1:電源狀態(繁體)

圖2:電源狀態(英文)

圖2:電源狀態(英文)

圖3:充電操作

圖3:充電操作

圖4:充電狀態

圖4:充電狀態

圖5:操作記錄

圖5:操作記錄

圖6:操作記錄

圖6:操作記錄

圖7:預約充電(繁體)

圖7:預約充電(繁體)

圖8:預約充電(簡體)

圖8:預約充電(簡體)

圖9:預約充電(英文)

圖9:預約充電(英文)

圖10:校準

圖10:校準

圖11:告警及設置

圖11:告警及設置

圖12:容量表

圖12:容量表

圖13:其它

圖13:其它

供電方式

供電方式

供電方式

供電方式

控制SSR接線示意圖

控制SSR接線示意圖

AC-AC型 75A SSR

AC-AC型 75A SSR

控制SSR接線示意圖(光藕合TRIAC)

控制SSR接線示意圖(光藕合TRIAC)

控制SSR接線示意圖(光藕合TRIAC)

控制SSR接線示意圖(光藕合TRIAC)

回充到充電站的連接方式

回充到充電站的連接方式

回充到充電站的連接方式

回充到充電站的連接方式

曲線選擇

曲線選擇
