The 2nd Project - 1/16 Tamiya Tiger1

augerchang

原帖由 Change 於 2012年6月27日 10:53 PM 發表
通常艙門內部不塗白﹐以免打開時曝露自己。

Change兄,請教一下:
Commander's, Loader's, driver's and radio operator's hatch不塗白可以理解, 那不知escape hatch是否也塗白?
因為要逃命時應該不就不用太在乎scape hatch的顏色了吧?

Change

對的﹗底盤下的逃生蓋內部是與車體內同色，沒有要求避免曝露的問題。

augerchang

原帖由 Change 於 2012年6月29日 07:55 PM 發表
對的﹗底盤下的逃生蓋內部是與車體內同色，沒有要求避免曝露的問題。

那砲塔的 escape hatch 呢?

Change

凡是打開後會被看見的艙門內部都與外表同色。

augerchang

繼續更新... Engine starter port cover & Adapter for engine starter
全部可拆裝, 增加把玩性.

Engine starter port cover

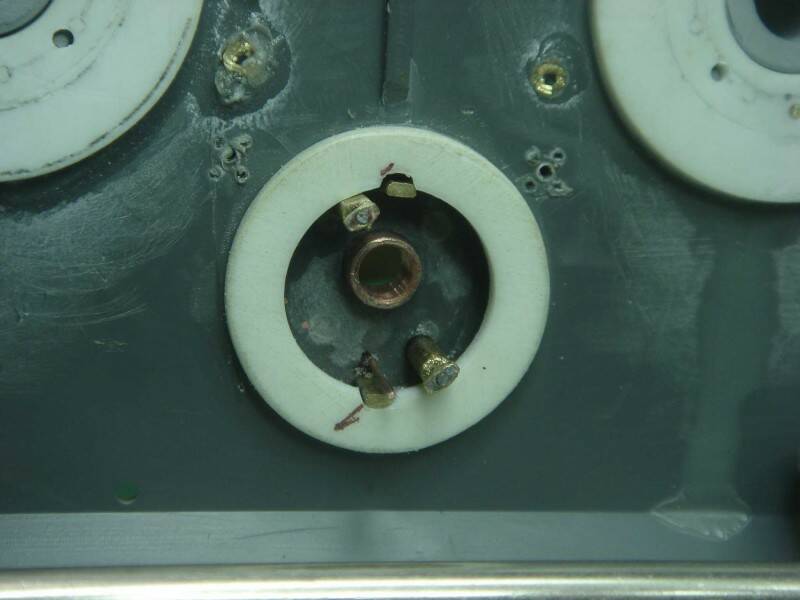

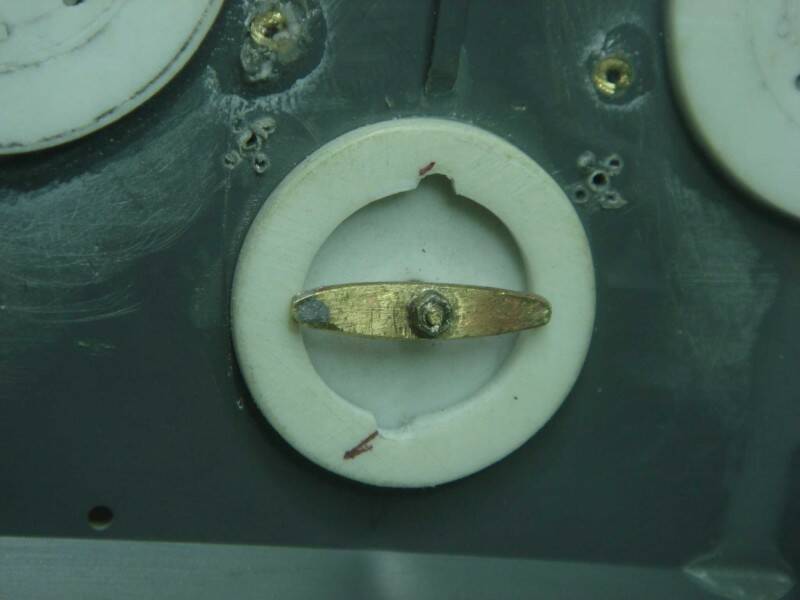

與實車相同之固定方式(內部照) => 由外側之螺絲作開啟及鎖定之動作.

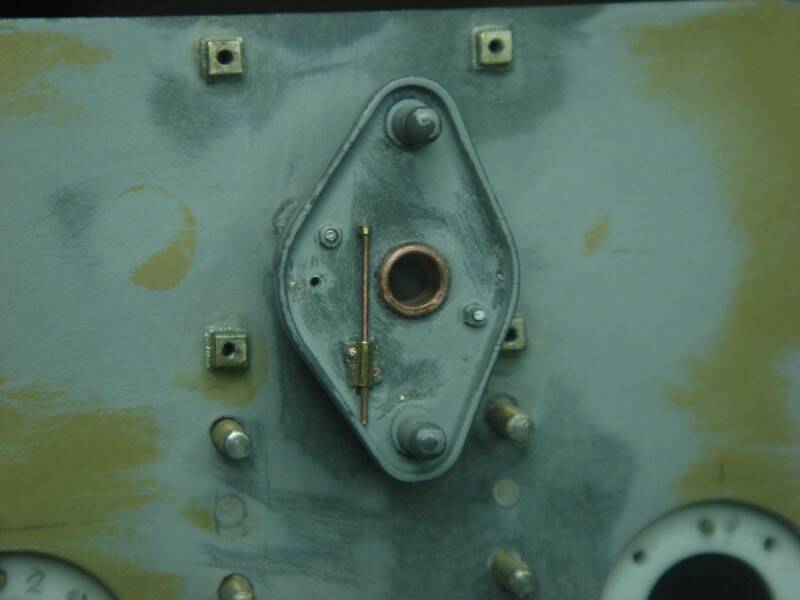

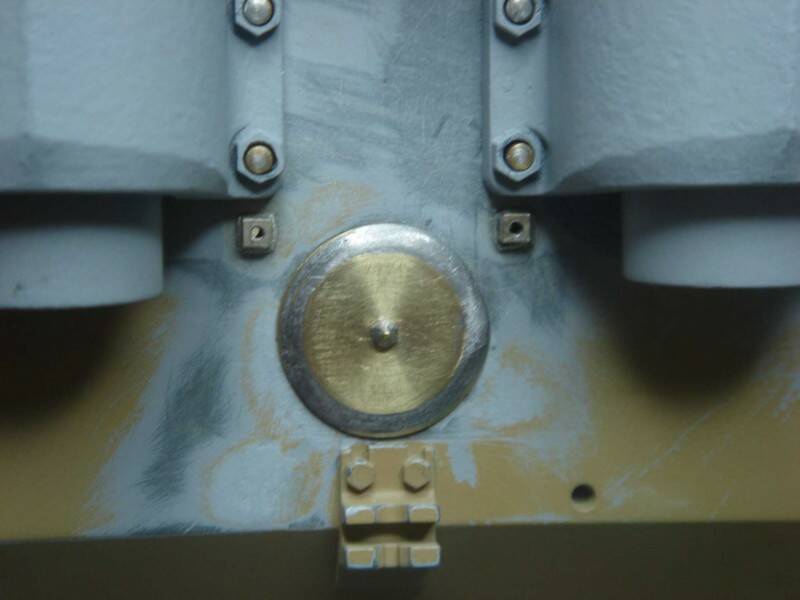

鎖定狀態.

開啟狀態.

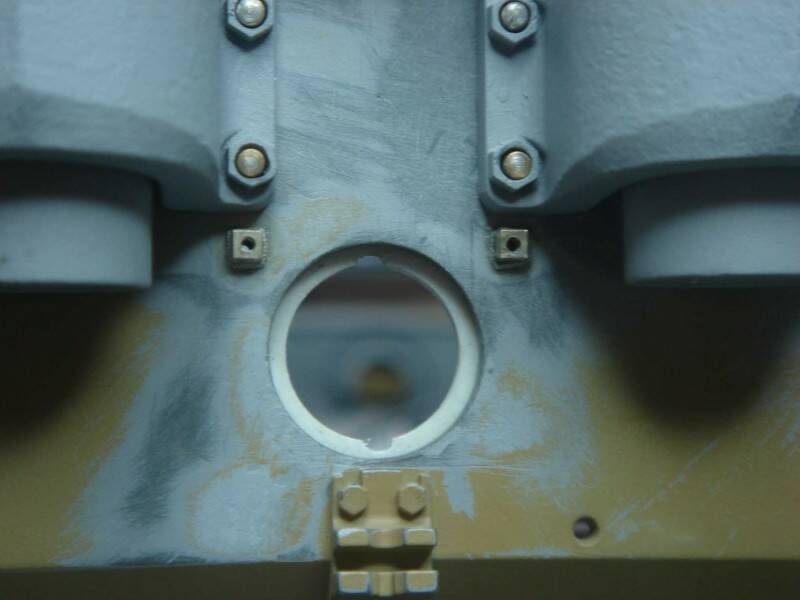

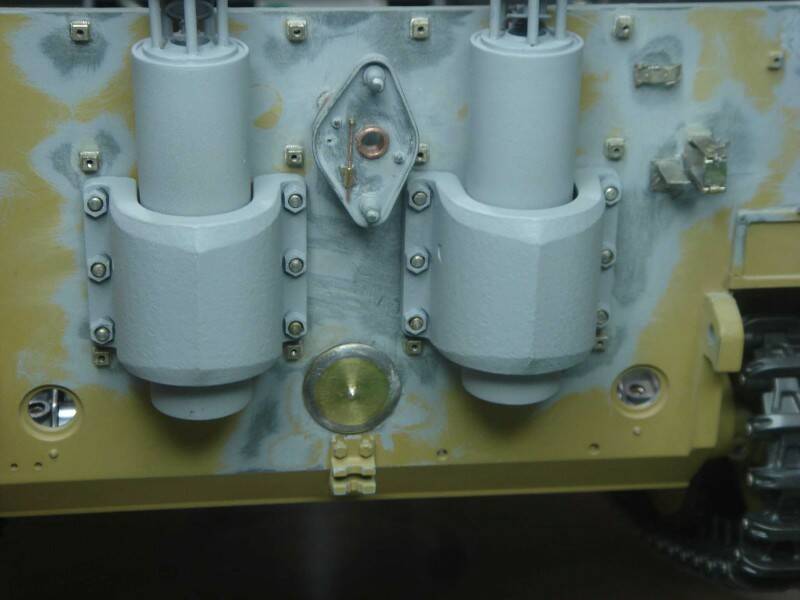

Engine starter port

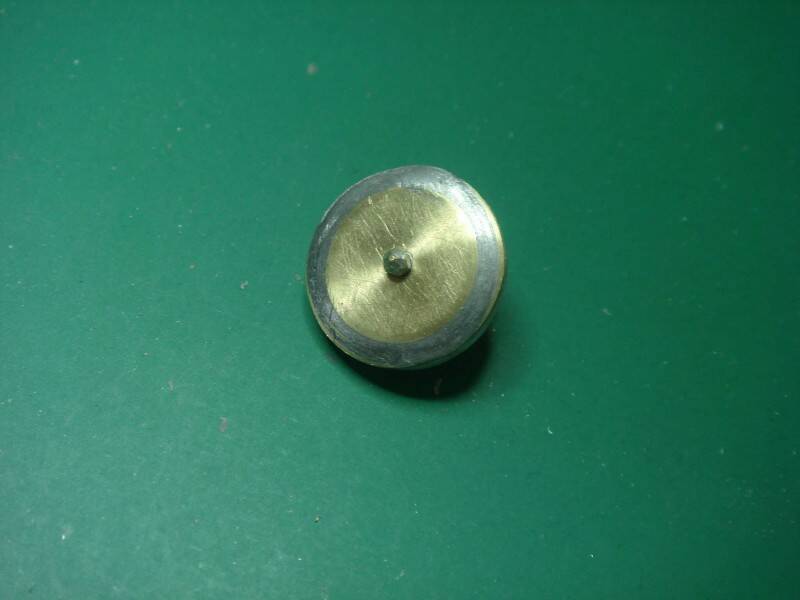

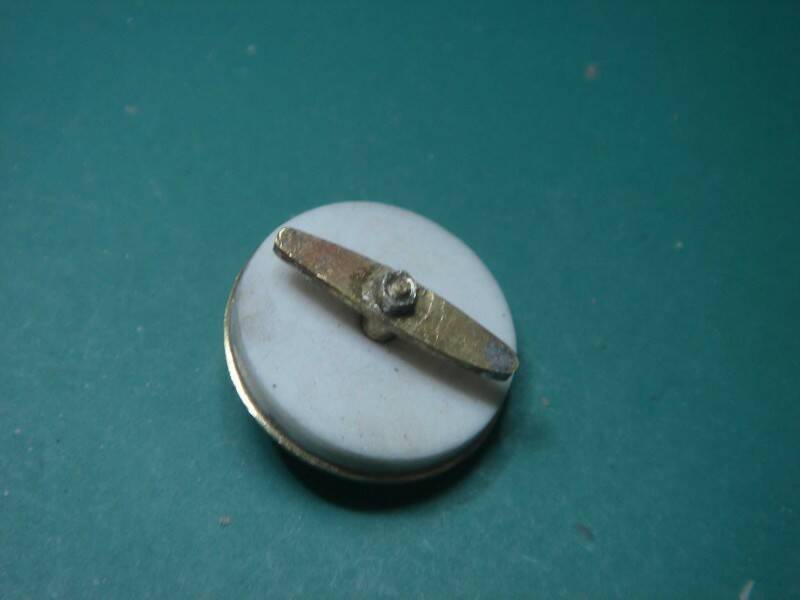

拆下之Engine starter port cover,螺絲可動



Adapter for engine starter

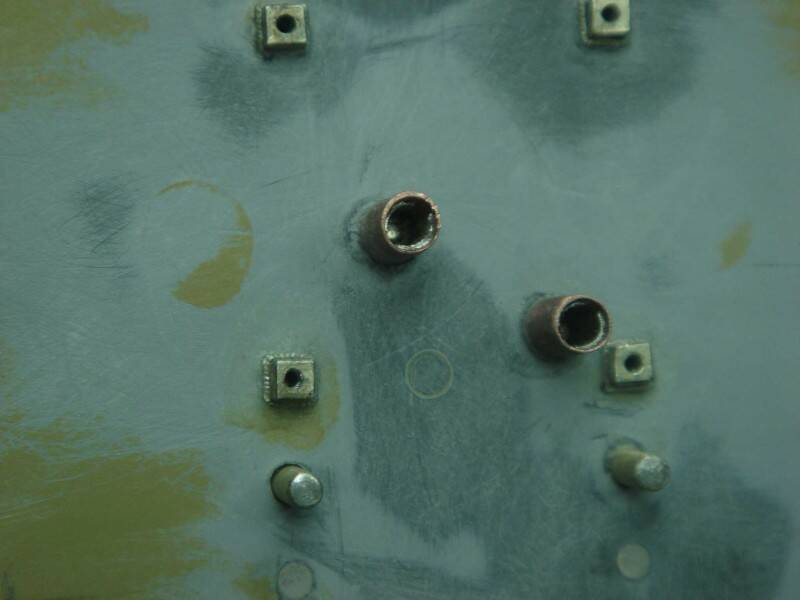

Adapter Mount (Tube had internal guide sleeves)

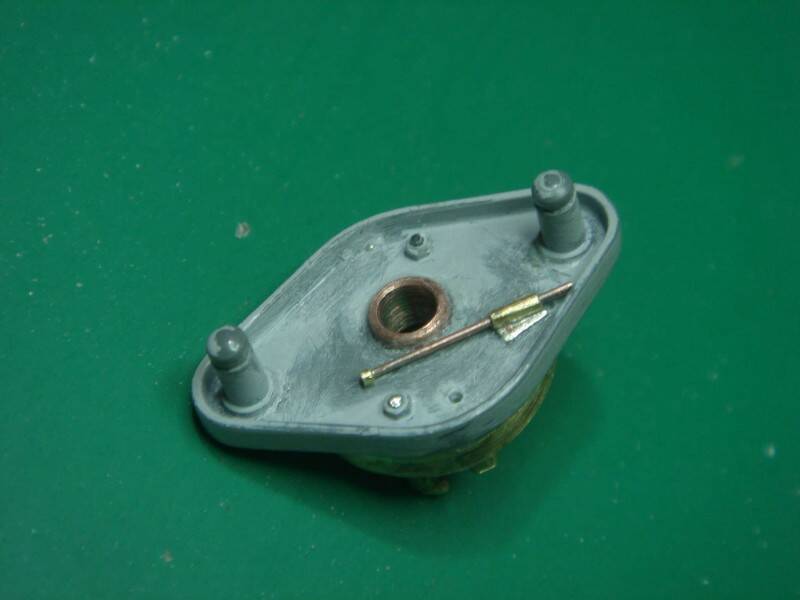

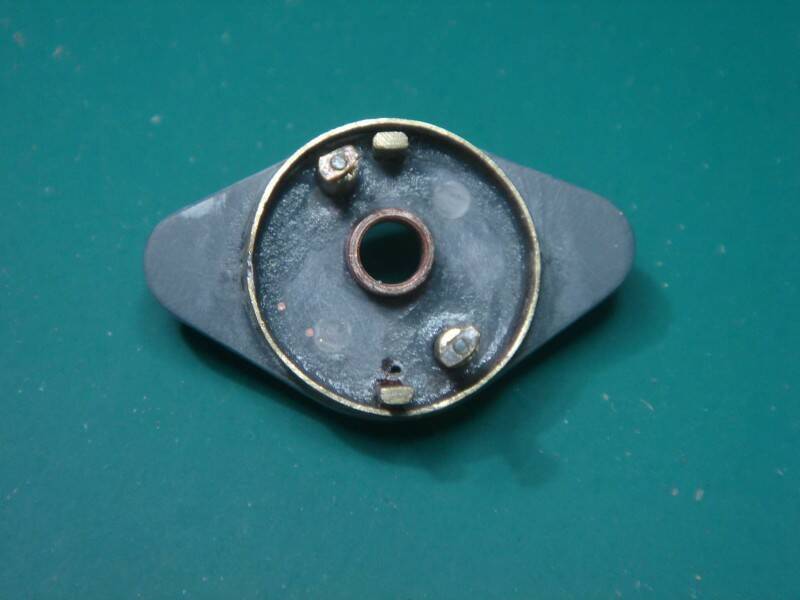

拆下之Adapter for engine starter

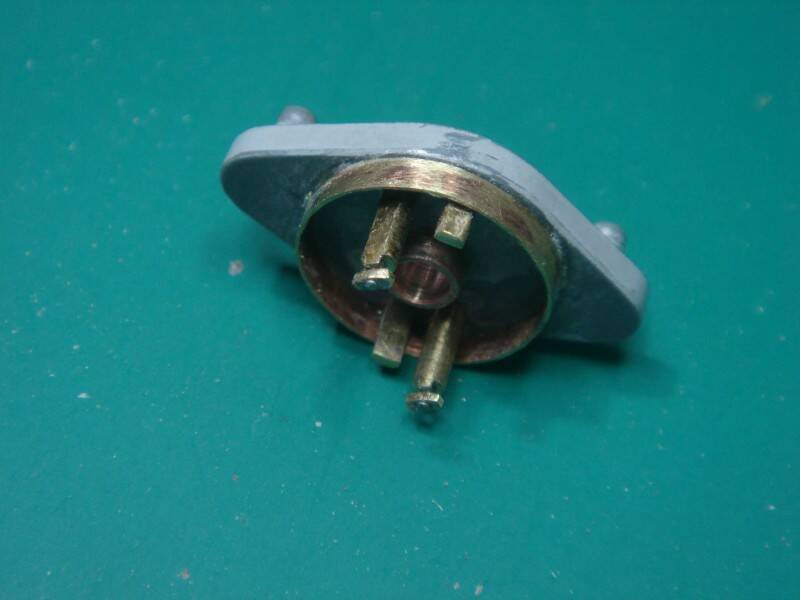

與實車相同之內側機構


可拆卸之小Tool. 小Tool的用途:
The tool would push the small block, turning the spring-loaded lever clockwise. The other end of the lever was connected to the clutch control on the engine.

augerchang

引擎啟動參考圖示, Form "Tiger Tank"

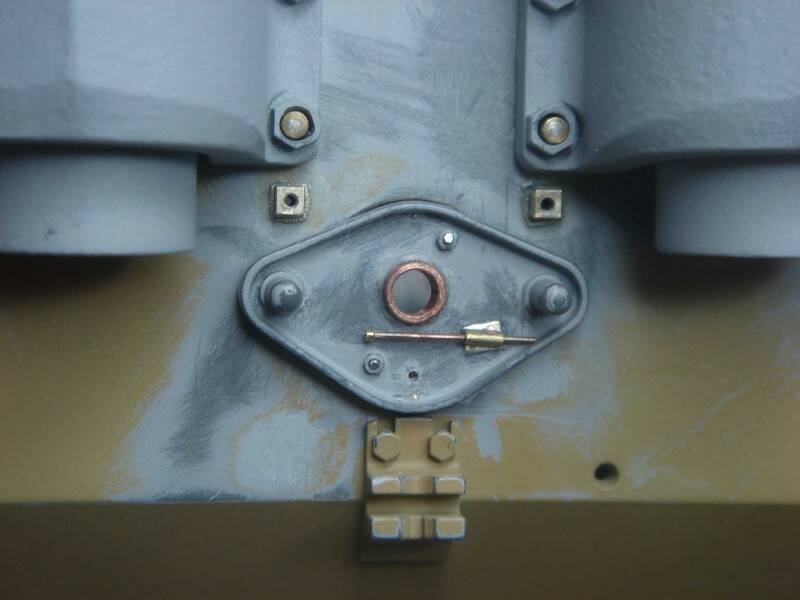

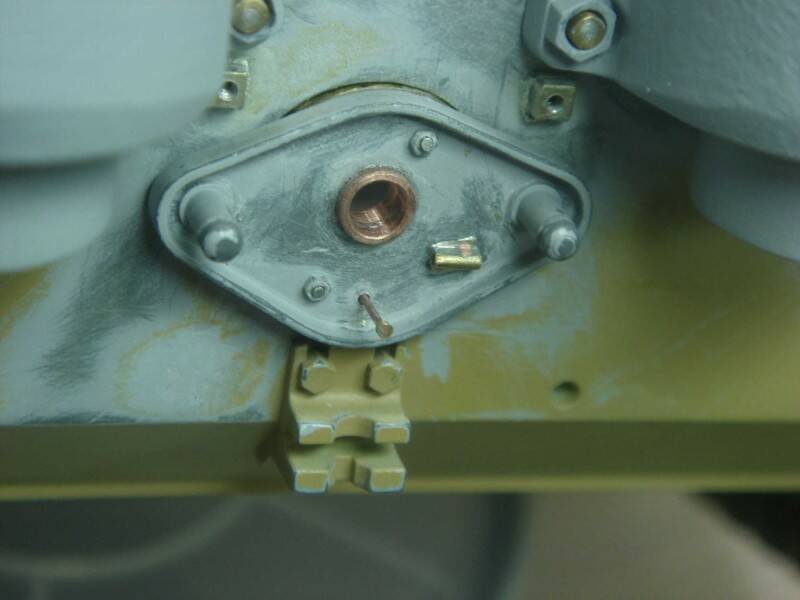

Adapter 裝進 engine starter port

小tool 插入Adapter 下方小孔.

內部視野
