DIY爆散燈電路!!!!

kyosho092001

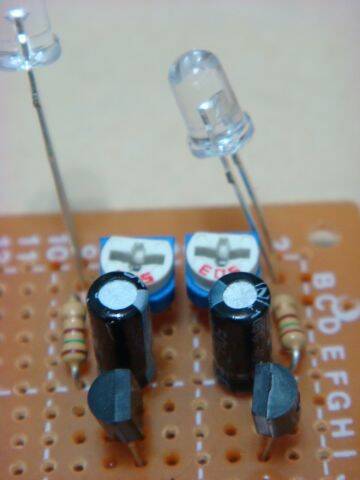

VR 50K是用在R3跟R4的地方，然後我買的電晶體腳位由左到右是EBC(平面朝自己)，電容是用16V 1uF，我這樣設定是兩個燈會閃很快，所以看不出左右交替閃爍，速度慢的話是可以看的出來的，這是一個簡單又便宜的電路，所以可以多買一些可變電阻跟電容來配閃爍的速度作出自己要的東西!!!

小陳(西瓜)

感恩~我來DIY看看吧!謝謝分享

小陳(西瓜)

使用材料:
      電阻 150歐姆 *2
       電容 1UF50V *2
        SVR50K歐姆 *2
        電晶體CS9013 *2 .......開關電池9V入電...等等
                                此材料上有錯誤嗎? 結果只有亮燈無法爆閃
疑問部分是大大你電路圖的電晶體左右部份CEB  B的部分是不會錯 那C跟E的話如你電路圖左邊C在上面  右邊C也在上面  而我是其中一邊C跟E對調 有點像是左右閃爍方式接法 到底這樣有錯嗎?請大大幫我解說一下~感謝(^^?)

zzz854642

這是用opa做的無穩態多諧振盪器,不過我都是用555 ic來做,這方面的電路網路上很多,有興趣的車友可上網搜尋看看

b2045

這應該只有交互閃爍吧
