DIY爆散燈電路!!!!

kyosho092001 · 發表於 2009年3月20日 11:06 PM

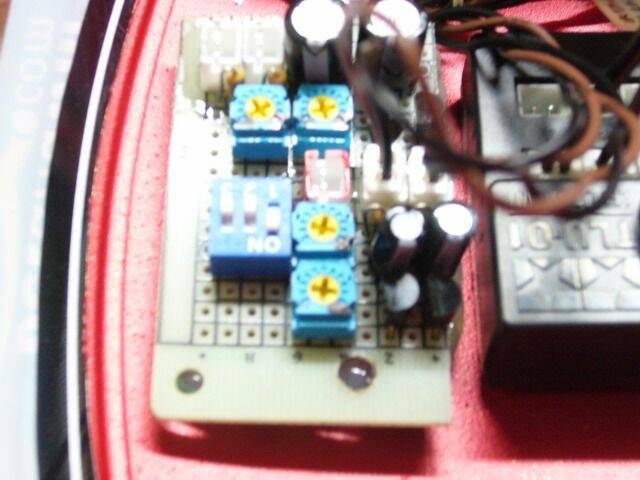

這幾天一直研究爆閃燈電路，想說自己做比較好玩

，我把要用的材料跟電路圖分享給大家，有空可以自己亂搞，很好玩的!!!!
材料: LED超白光5mm *2
      電容1uF *2
      電晶體CS9013 *2
      精密可變電組50k歐姆  *2
      開關 *1
      150歐姆電阻  *2 (LED用)
基本上照電路圖上接都可以正常動作，可變電阻及電容是是來改變閃燈的快慢，現在這樣設定是爆閃燈的速度，改一下速度也可以用成警車巡邏燈的樣式，可是要注意可變電阻不可調到0歐姆會讓電晶體燒掉
，雖然說電晶體很便宜ㄏㄏ。(這個電路設計的可能還不是很好，希望利害的大大再來指點一下摟!!!)

[ 本帖最後由 kyosho092001 於 2009年3月20日 11:14 PM 編輯 ]
