augerchang 發表於 2013年12月14日 01:34 PM
哇~太感謝了Walker兄, 請受小弟一拜...
看來Walker兄是站內潛水的高人, 必要時才會浮出水 ...

不敢指點，純屬猜想，大家研究。
方式2較可能。
附圖上兩個可能是車身卡扣，向橫撥開，
下方兩塊鑄在艙蓋的鑽孔鋼板，半扣在車身螺絲。


從車內看艙蓋細節：

augerchang

walker2007 發表於 2013年12月14日 06:12 PM
不敢指點，純屬猜想，大家研究。
方式2較可能。
附圖上兩個可能是車身卡扣，向橫撥開，

Walker兄, 再次感謝您的圖檔.
有了內構圖,我腦中大概可以拼湊出此維修艙蓋的開啟及關閉方式. 後續我將會將此機構實現在我的1/16 L2A6上.

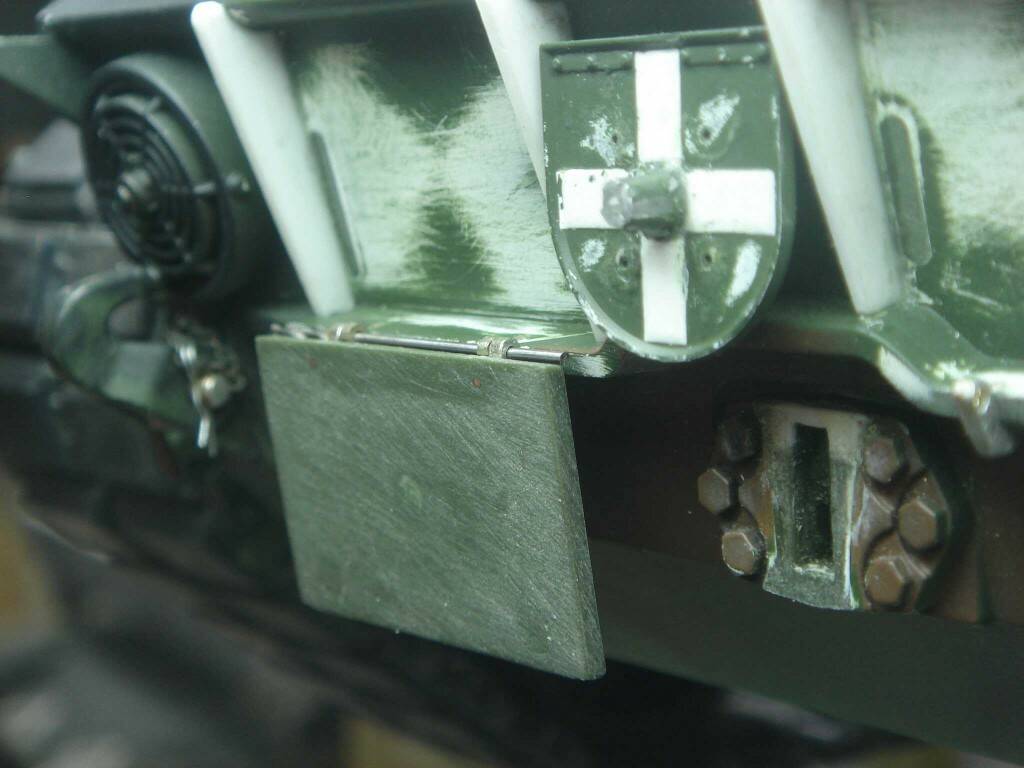

先貼上我改的可動lisence plate, 還沒完成, 此為半完成狀態.
再請教一下Walker兄, 不知lisence plate上方的2顆螺絲是如何固定在車體的? (我猜測此2顆螺絲應該是用來固定lisence plate的, 只有當要開啟維修艙蓋時才會鬆開上方2顆螺絲,將此lisence plate放下)
由您提供的圖片並找不到可以讓此lisence plate上方2顆螺絲鎖入的洞.



Hinge軸心先暫時以鑽頭穿入,以展示lisence plate開關之狀態.
上方先暫時以只膠帶黏上, 不然會自動開啟.

walker2007

augerchang 發表於 2013年12月15日 08:24 PM
Walker兄, 再次感謝您的圖檔.
有了內構圖,我腦中大概可以拼湊出此維修艙蓋的開啟及關閉方式. 後續我將會 ...

augerchang

walker2007 發表於 2013年12月16日 08:25 PM

,太感謝了,Walker兄.

augerchang

walker2007 發表於 2013年12月16日 08:25 PM

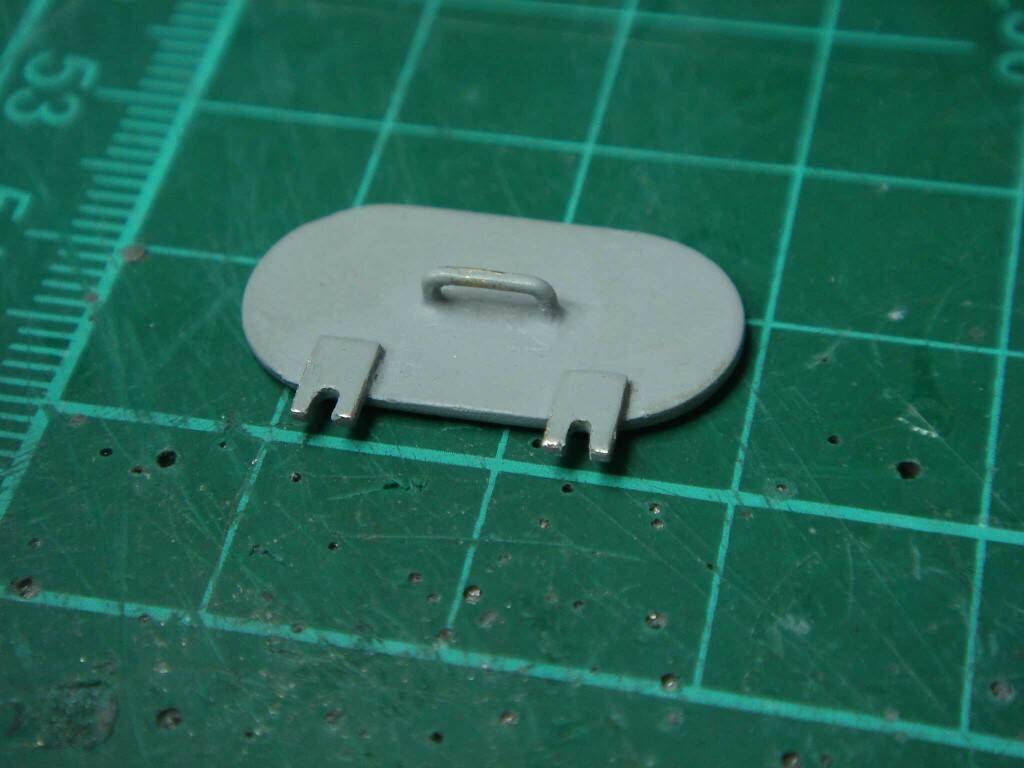

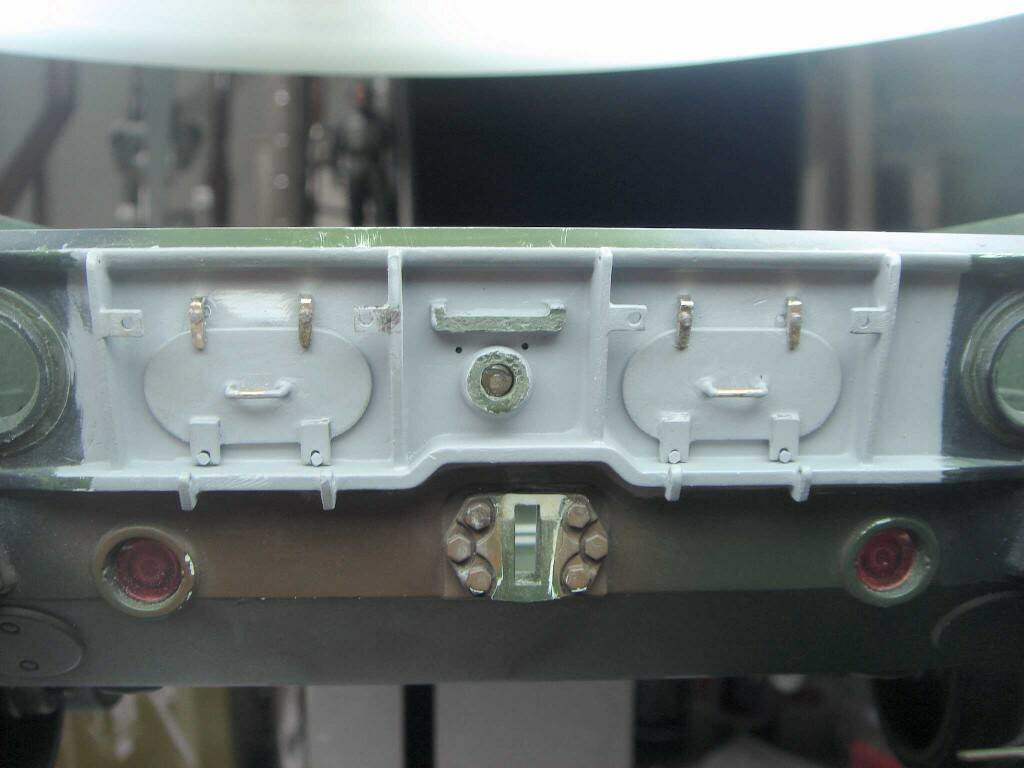

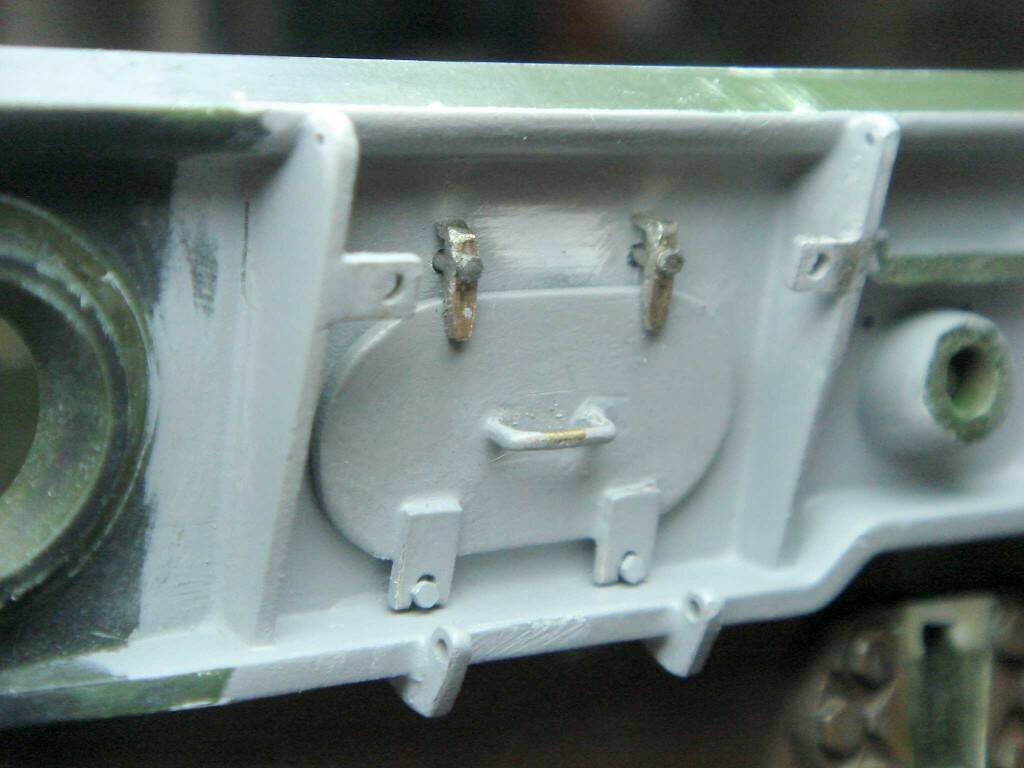

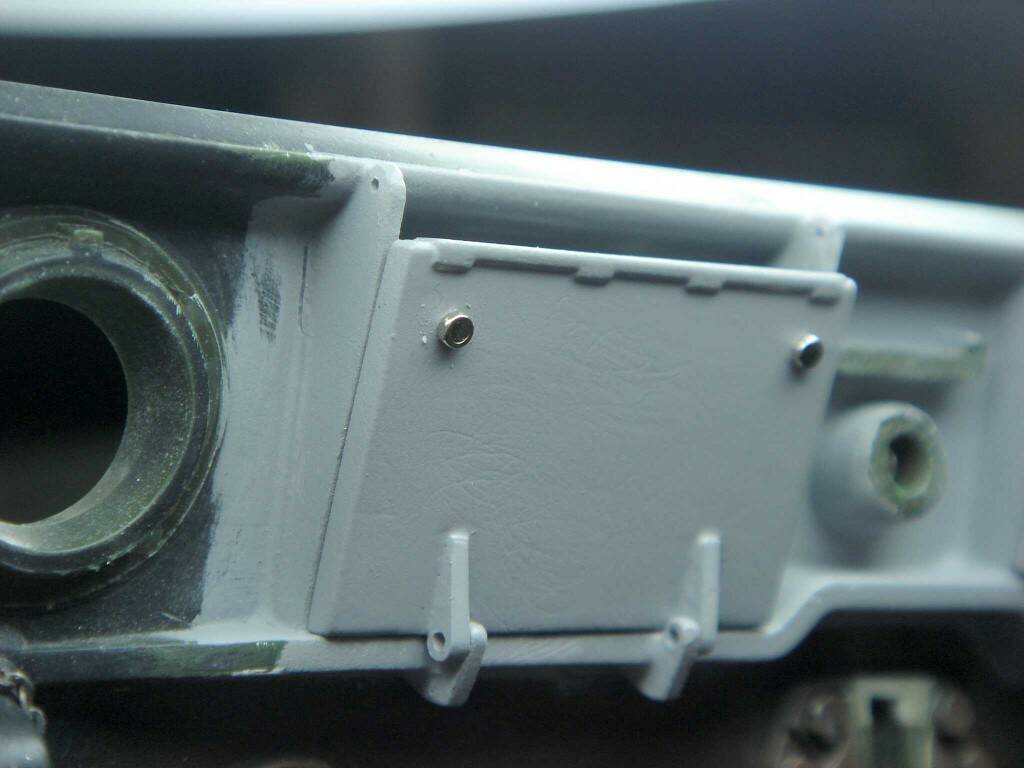

更新lisence plate及其內部改造進度















艙蓋連結車體內部的活動樞紐後續進行製作...
