1/40 robbe xxi u540 接手製作!

肥雪

原帖由 小哲 於 2008年10月8日 11:42 AM 發表
請問肥雪大大,感應桿通過水槽與艙壁,為何不必加蛇腹防水套呢?
還是已內建O形環防水?可否解說一下結構?
謝謝

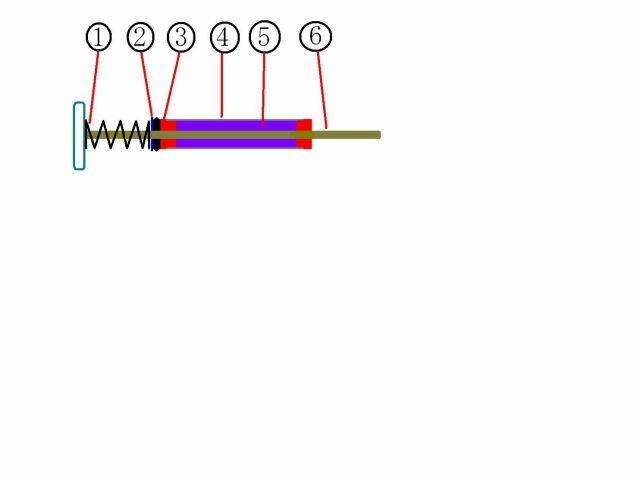

結構圖:
1:不鏽鋼彈簧
2:銅墊片
3:油封及銅軸承
4:銅外管
5:高速黃油
6:3mm不鏽鋼軸心
不鏽鋼彈簧壓住銅墊片.銅墊片壓住油封.內部還有銅軸承+高速黃油.
因水槽內部壓力不高.所以不會漏水或漏氣.
曾經做過測試.拿掉水槽內部氣袋.直接用空氣加壓水槽.
直到水槽蓋子因壓力彈開.感應桿也沒漏氣.供大大參考!

小哲

謝謝大大詳細迅速的圖解.
油封是O形環嗎?油封是塞在外管裡面嗎?
看起來好像是套在軸上而已.

肥雪

原帖由 小哲 於 2008年10月8日 05:50 PM 發表
謝謝大大詳細迅速的圖解.
油封是O形環嗎?油封是塞在外管裡面嗎?
看起來好像是套在軸上而已.

油封是o-ring沒錯.套在軸心上也沒錯.
它的應用方式是利用彈簧來加壓固定.所以不會亂跑.
並隔絕大部份的水.如果有漏網之魚.後面還有銅軸承及黃油2道防線!
這樣大大了解了嗎?
p.s把圖檔下載來看.點圖片撥放軟體就可以看到細節.

[ 本帖最後由 肥雪 於 2008年10月8日 06:26 PM 編輯 ]

肥雪

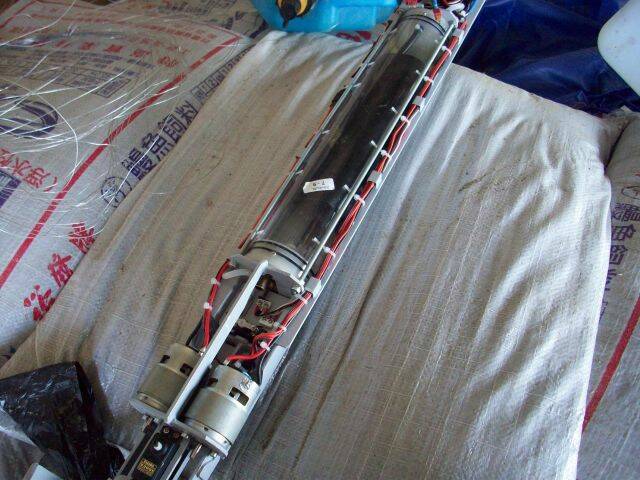

配線完成

肥雪

配線完成

肥雪

配線完成
