鋰電池低電壓偵測的設計

ysniwo

網路上有多家再賣尋找一下.如廣華.禾樺.價錢可能是十五元左右吧...

jameszen_01

原帖由 ysniwo 於 2008年6月30日 11:37 PM 發表
網路上有多家再賣尋找一下.如廣華.禾樺.價錢可能是十五元左右吧...

請示範如何找到holtek 在廣華 ? 我在廣華的網站搜尋"holtek"
結果是找不到, 即使使用 google 尋找也只能找到代理商, 代理商是不太可能做"微量"的買賣.

[ 本帖最後由 jameszen_01 於 2008年7月1日 12:40 AM 編輯 ]

xgamer123

HT70XXA-1 O/P 只在 2.4~5V , 用電阻分壓測 9.xx~10.xxV 適用嗎?

[ 本帖最後由 xgamer123 於 2008年7月1日 12:24 PM 編輯 ]

ysniwo

原帖由 jameszen_01 於 2008年7月1日 12:36 AM 發表

請示範如何找到holtek 在廣華 ? 我在廣華的網站搜尋"holtek"
結果是找不到, 即使使用 google 尋找也只能找到代理商, 代理商是不太可能做"微量"的買賣.

私下 pm給我 .

[ 本帖最後由 ysniwo 於 2008年7月1日 03:55 PM 編輯 ]

jameszen_01

原帖由 xgamer123 於 2008年7月1日 12:23 PM 發表
HT70XXA-1 O/P 只在 2.4~5V , 用電阻分壓測 9.xx~10.xxV 適用嗎?

任何的Voltage detector 都可以使用分壓電阻得到想要的電壓, 使用分壓電阻當然會造成誤差的產生, 精準度也會降低, 所以使用之前要做好測量及調整電阻值(如果超出預期值太多時)的工作.
    Voltage detetor (reset IC), 並沒有找到有cut off voltage >=7V 的產品. 如果您有看到過9.xx~10.xxV 的IC 請不吝分享其相關資訊.

jameszen_01

原帖由 jameszen_01 於 2008年6月27日 11:31 PM 發表
1.目前找不到合乎理想的低電壓偵測的產品, 主要是電壓的偵測值無法按自己的需求自行更改, 而且太重了.

2.總重量約7g, 含2個LED, 含接線, 含固定架.含偵測電路板.


3.電路圖如下:
  R1,R2 目前設計為偵測

1.XC61CN4002MR  非常小, 比米粒還小, 焊接非有高超技術不可, 方法一是先在電路板上先焊上錫然後將IC腳位對上後一一加熱熔化錫.(可用膠帶固定)
2.方法二使用"第三隻手可彎折鑷子"

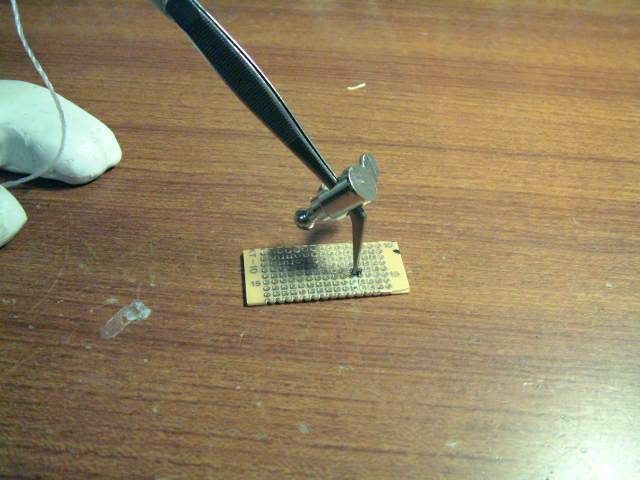

好小的 IC, 看的見嗎 ? 固定後一一上錫.

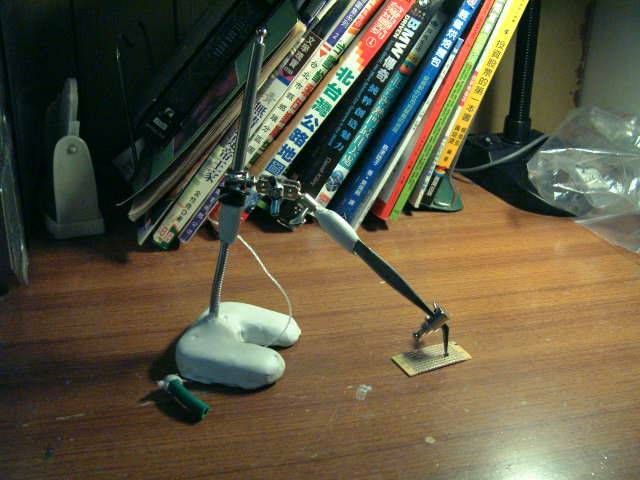

"第三隻手可彎折鑷子"的全貌.
