MinimOSD蜂鳴器+APM穿越機

vincent8034

kris000 發表於 2016年4月7日 07:59 PM

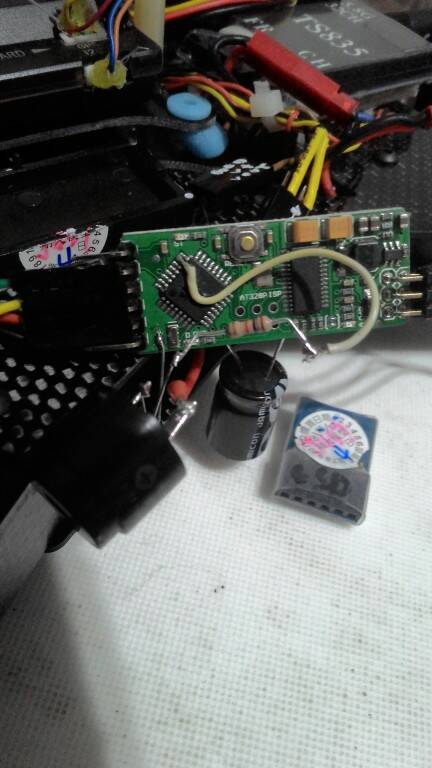

一般MinimOSD沒引出A3 Pin,要自己引腳出來,如圖

依我的焊接技術.....還是用MICRO OSD好了，謝謝Kris大回文附圖!

cjoong

vincent8034 發表於 2016年4月7日 01:52 AM
感謝Kris大，我已經成功刷入了!! 因為多一顆micro osd想玩玩看，現在就差蜂鳴器了，另外我想請問一般的mi ...

長版的mini osd 要自己由CPU上pin 26 焊線出來.
目前測試中.
K大的mini OSD source code不曉得那一版的,顯示出會超出我4.3吋的螢幕
也不是NTSC OR PAL 問題. 刷回原始的osd 是正常的.看起來有點像是解析度不一樣,我的是800X600螢幕.
另外如果共用APM的5v 會出現osd不見或閃爍可以在osd板上的+5v & GND加個大電容就好.

kris000

cjoong 發表於 2016年4月7日 11:29 PM
長版的mini osd 要自己由CPU上pin 26 焊線出來.
目前測試中.
K大的mini OSD source code不曉得那一版的, ...

我用的源碼是MinimOSD-Extra 2.4 r795,會超出螢幕PAL/NTSC嫌疑最大,這個版本取消板子上的PAL/NTSC焊盤,只能在OSD調參內設定PAL/NTSC.
不過也不確定是不是PAL/NTSC問題,如果大大會編譯程式的話,可以把我的OSD_Buzz.ino拷貝到慣用的版本再重新編譯.


加電容這主意不錯,我也要來加.

vincent8034

cjoong 發表於 2016年4月7日 11:29 PM
長版的mini osd 要自己由CPU上pin 26 焊線出來.
目前測試中.
K大的mini OSD source code不曉得那一版的, ...

感謝C大的分享，不過這技術實在太高了!!不然我也想把OSD改刷K大蜂鳴器版本的...

cjoong

kris000 發表於 2016年4月7日 11:55 PM
我用的源碼是MinimOSD-Extra 2.4 r795,會超出螢幕PAL/NTSC嫌疑最大,這個版本取消板子上的PAL/NTSC焊盤,只 ...

請教K大：
1.開和關遙控器的聲音是要接收機有RSSI輸出的才行嗎？我測試都沒聲音.
2.低壓警報 ,APM和OSD 設定都有設定.OSD有顯示low battery,APM上的buzzer 有在BB叫但OSD上的沒警報聲音.

kris000

cjoong 發表於 2016年4月9日 02:17 AM
請教K大：
1.開和關遙控器的聲音是要接收機有RSSI輸出的才行嗎？我測試都沒聲音.
2.低壓警報 ,APM和OSD  ...

關控的判斷(尋機)如下:if(bzArmed==true && chan3_raw<=1000 && chan3_raw>=900)
意思就是:本次開機馬達曾經轉動過+油門值介於900~1000之間(就是APM的F/S設置),跟RSSI沒關係!


低壓判斷如下:
if(motor_armed==true && millis()>bzBatTimer+200 && osd_vbat_A>3 && battv>1 && (osd_vbat_A < float(battv)/10.0 || (osd_battery_remaining_A < batt_warn_level && batt_warn_level != 0)))
馬達正在轉動情況且低於低電壓或容量的設定.
