怪不得六動小橘子較容易 No 控

disciple

可樂多多 發表於 2016年2月25日 02:24 PM
可能是直接焊到C13的一端上的, 簡單的接收機天線通常是接到一個小陶瓷電容再進到放大線路去的 ...

你有這一顆嗎？如有，拆開看看呀

whitemango

好唄  我拍張照給你看
單天線小橘我手邊有好幾顆
這顆因為天線過短  所以我有拆開來換過天線(橘子的品管阿......)

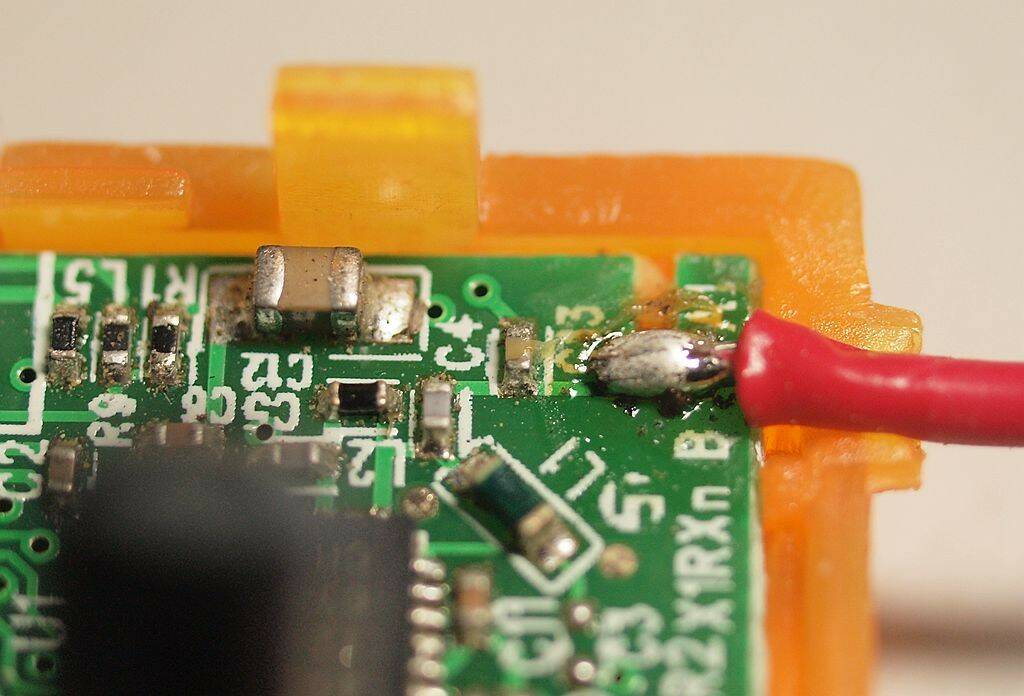

天線是焊在PAD上  焊錫圓不奇怪  圓只是錫比較多  你看我焊的也很圓
天線路徑會由PAD到C13  然後串過C4 再串過L1 最後到U1
PAD不見了  從C13拉出來就可以了  但要注意天線的總長度


接收少了天線效果會差很多
剛好你有沒天線跟有天線的同一款
不如順便測測距離會差多少

miniskydancer

這個嗎?覺得是公板的線路板本的因素，有的設定不同功率的板本，天線數會不同..

有的不用天線，有的要一條，有的要兩條，再來...就是外接增益天線了..

defense02

喔？那天線的長度還有規範嗎？我有拆開來重焊過天線…但是長度有多一些，線也跟原來的不同

賴仔

天線外露那一段的長度，一般都是波長的1/4 。

disciple

賴仔 發表於 2016年2月26日 06:16 AM
天線外露那一段的長度，一般都是波長的1/4 。

有規定嗎？有些 2.4G 天線都很長，長二十幾公分的都有。
