naze-32 micor osd

jchey

jds168 發表於 2015年12月29日 08:55 AM
搞很久~ 有畫面了!
可是一飛行~數據就糊掉!!!

jds168大 我不知你osd是刷那種韌體.. 跟使用那塊飛控板?


...數據就糊掉? 不太懂你意思? 就先用猜的(亂碼)  單指mwosd的話...mwosd官網Q&A有提到解決方法.. 更新字型碼..或  接地接觸不良( CCD.. VTX.. OSD的GND )官網建議在同一個焊點上 或  BEC供電不足~不穩定


mwosd電壓偵測 有分兩種方式 一種是抓飛控上VBAT的數據  另一種是抓..電源焊在micro mini-osd上 BAT1或 BAT2


校準在這個畫面就可設定&校正

jds168

jchey 發表於 2015年12月31日 10:22 AM
jds168大 我不知你osd是刷那種韌體.. 跟使用那塊飛控板?

感謝~找時間弄！　　

jchey

jchey 發表於 2015年12月31日 10:22 AM
jds168大 我不知你osd是刷那種韌體.. 跟使用那塊飛控板?

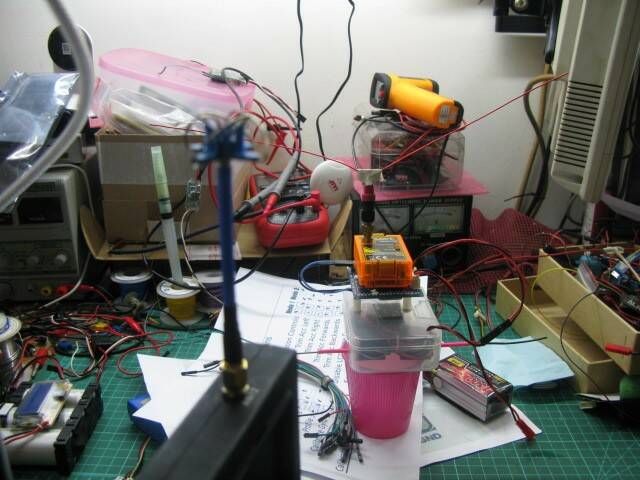

過中繼的UHF 接收機



因飛行高度都在4米以下!幾乎趴在地上飛..個人還是相信UHF的繞射能力

jchey

jchey 發表於 2015年12月31日 10:33 AM

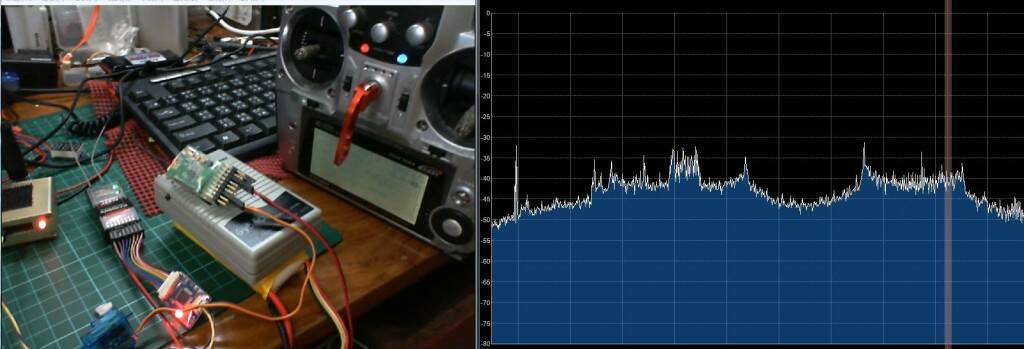

過中繼的UHF 接收機

簡稱大橘 open-LRS UHF 還是建議過中繼..可架高..又可避免干擾VRX


大橘原廠附的天線..建議不要用~因原廠天線..莫名把接地給絕緣了!!

wei2336

jchey 發表於 2015年12月31日 10:22 AM
jds168大 我不知你osd是刷那種韌體.. 跟使用那塊飛控板?

J大，我也遇到相同的問題，就是馬達一啟動(有裝槳)OSD顯示的數據、指標會先模糊，油門再推一些，螢幕就只剩下鏡頭照到的畫面(也就是像沒裝OSD的狀況)，但比較奇怪的地方是把槳拆掉轉馬達，油門不管推高推低畫面上的OSD訊息都沒有不見，只要槳裝上去負載變大訊息就消失了，有試著給OSD獨立電源，這樣畫面會產生嚴重雜訊波紋，看來5V電源只能從NAZE32飛控上取得嗎??昨晚測試了一整晚還是沒辦法讓OSD正常顯示，請問J大有甚麼好的建議嗎??

jchey

wei2336 發表於 2016年1月17日 10:20 AM
J大，我也遇到相同的問題，就是馬達一啟動(有裝槳)OSD顯示的數據、指標會先模糊，油門再推一些，螢幕就只 ...

(電源產生噪音)雜訊.波紋  ..使用LC濾波也可改善

外接UBEC 電源干擾的確很明顯! 建議找有口碑品牌或使用 純線性穩壓BEC

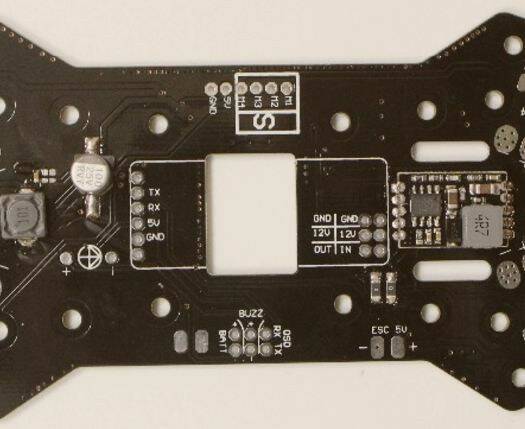

干擾源又跟怖線有一定的關係 ..個人做法 使用整合PCB板又有附加LC濾波
