StarWars球體機器人BB-8 DIY資源整理

Roy826

因為整個內部結構與大球體的結合點，只有兩個點，一端是水平馬達的D型軸心，需鎖定在球壁上；另一端預計是培林，而且希望從培林中心的洞，延伸一個「有段按壓式開關」到球體外，就是按一下開ON、再按就關OFF，這樣才不會連要切個開關也必須把球拆開...

但是這兩端與球壁應該要做成「可拆卸式」的吧？不然怎麼維修？最初怎麼裝入？要哪一端作可拆？這....好像鎖培林那一端比較可行？可是開關又要穿過中心？不然就只好開關內縮，要操作時用起子戳一下？....先想清楚再動手吧！

pvcsu

我想到一個點子

在底部電池組下方
用鐵片及彈簧自製微動開關

另外做一個底座
內嵌一個強力磁鐵

球體放入底座時
磁鐵吸引鐵片，造成斷路

球體離開底座時
鐵片因彈簧作用而復位，形成迴路

不知可行性高不高

Roy826

先畫個爆炸圖來幫助一下思考....

Roy826

先找了三個直排輪和滑板在用的直徑大約10mm的小鋁管來合看看，培林來自MST甩尾車前後軸差速器兩旁那個，規格是內徑10x外徑15x厚度4mm

左右兩邊的小鋁管外徑都是11mm，根本沒辦法套進培林，只能採用中間那種，內徑8.4x外徑10x長度12.2，稍微磨ㄧ磨才能套入培林，而12.7鋁方管的內徑是10.7x10.7mm，還得墊一圈薄紙片才會緊密結合！

Roy826

先量一下垂直軸和水平軸的大概長度，和中間接合缺口的位置

鋸到這樣也還有點難切開

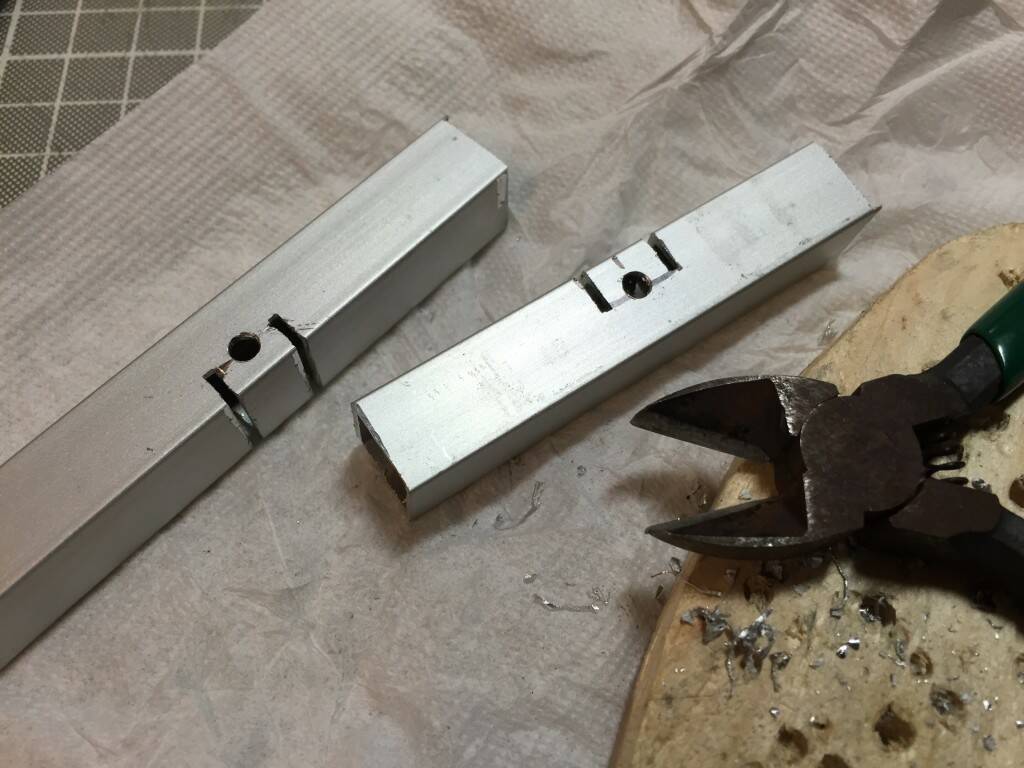

再多鑽一個洞


然後用平口鉗剪開

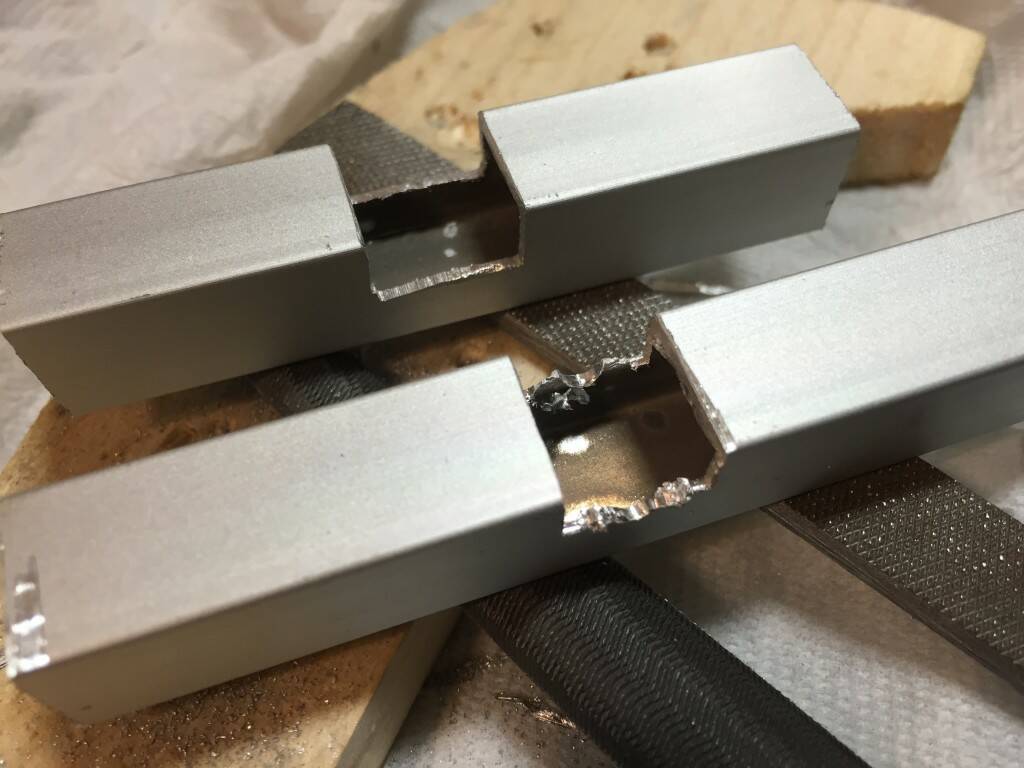

再用銼刀整平


邊磨邊試試看，寬度剛好可以卡入另一支即可


兩支都磨到相近寬度


指揮艇～組合！


果然手工的精準度還是有差啦....還差好幾度才有真正垂直90度，還要修一修啦!



累了！待續....
（下面的照片應該在第一張，在手機介面改不了！唉！）

Roy826

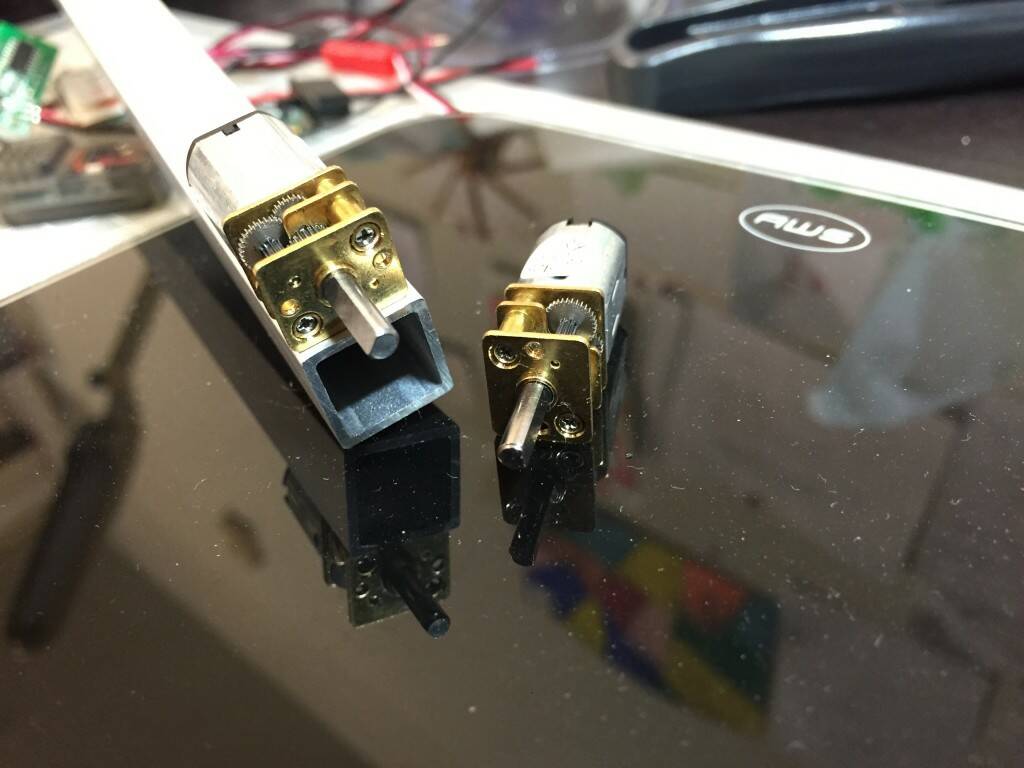

唉呀！剛剛忘記在大鋁管上就先切出將來要夾入馬達的缺口....現在這麼短，我又沒有大老虎鉗....這下子就很難鋸了呀！
