BLHeli 單線刷機(SILABS系列電變)

chenyilun

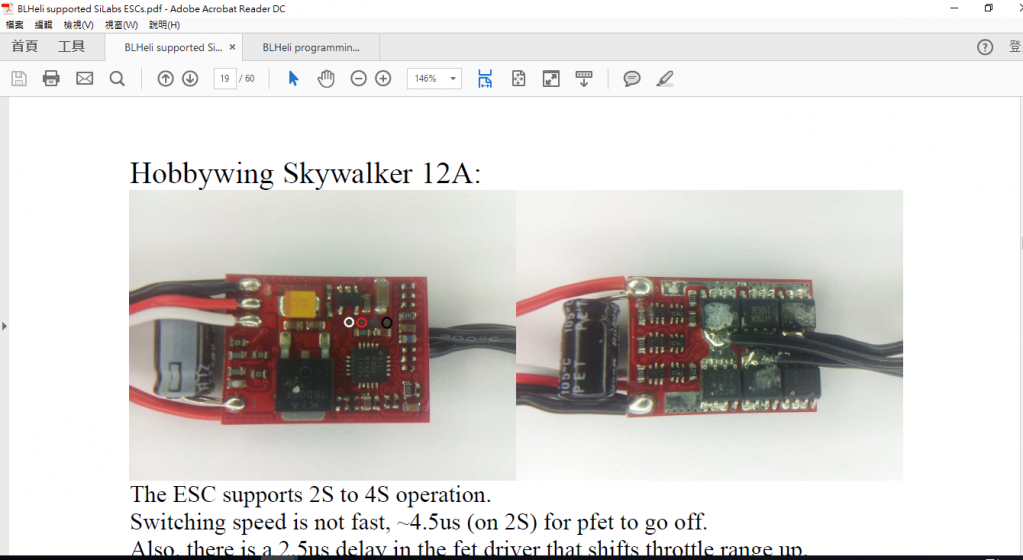

我跟台南某大買的蝙蝠12A也刷機成功了。要焊接這3條線在照K大方式跑一遍既完成。

kris000

冰心 發表於 2016年8月31日 05:46 PM
請問各位大大，小弟今天剛刷好盈鉑金30A，裡面PCB板已經不一樣，賣家又說是正版，找到那三條線(電表確認過) ...

PCB板不一樣? 那建議別亂刷!如果正品也如此,或許買樂天來刷會比較妥當.

chenyilun

研究一下Arduino as 4w-if得到心得，接線方式各有不同。

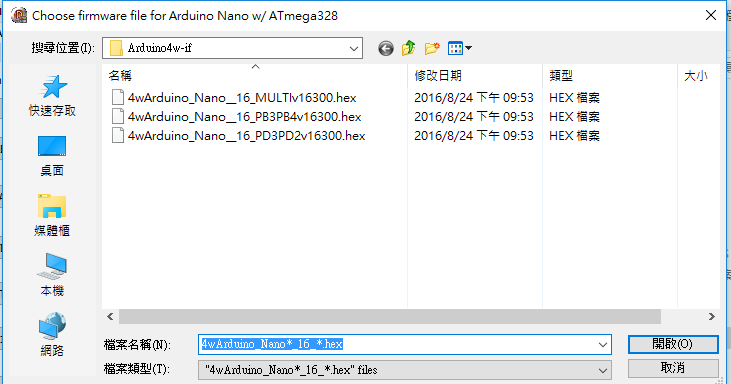

這3個檔跟NANO接腳有關。

1.4wArduino_Nano_16_MULTIv16300.hex簡稱MULTI
2.4wArduino_Nano_16_PB3PB4v16300.hex簡稱PB3PB4
3.4wArduino_Nano_16_PD3PD2v16300.hex簡稱PD3PD2

MULTI右圖，黑色GND，白色PD2，紅色腳PD4以下皆可。
PD3PD2右圖，黑色GND，白色PD2，紅色腳PD3。
PB3PB4左圖，黑色GND，白色PB4，紅色腳PB3。

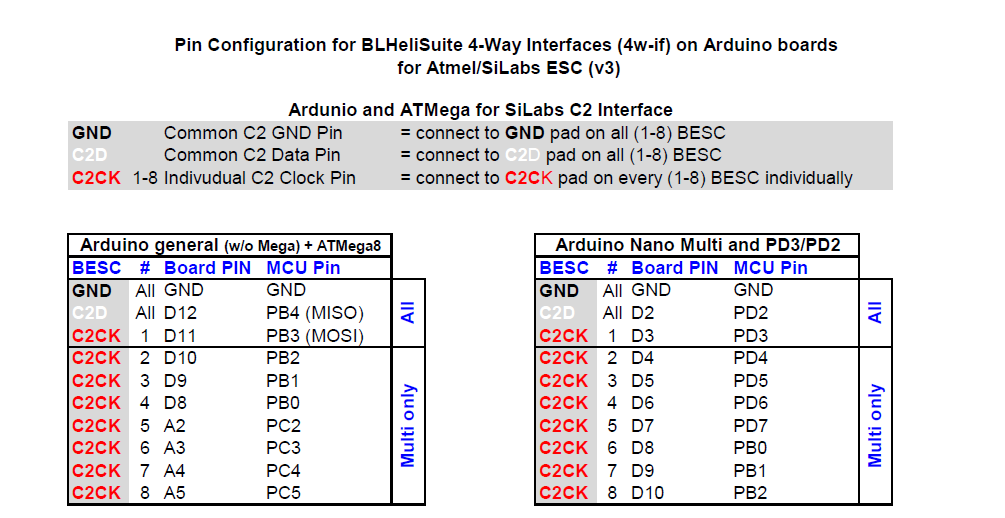

其他Arduino板子接法，找程式內MANUAL資料夾BLHeliSuite 4w-if interfaces pinout.pdf。
MULTI，PB3PB4及PD3PD2接腳如上，紅，黑，白線對應下圖(BLHELI手冊只列出PD3PD2)

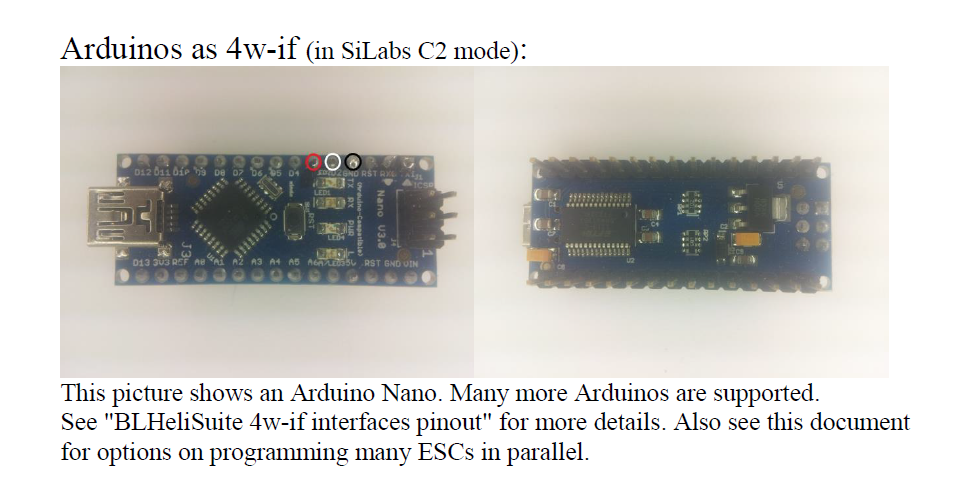

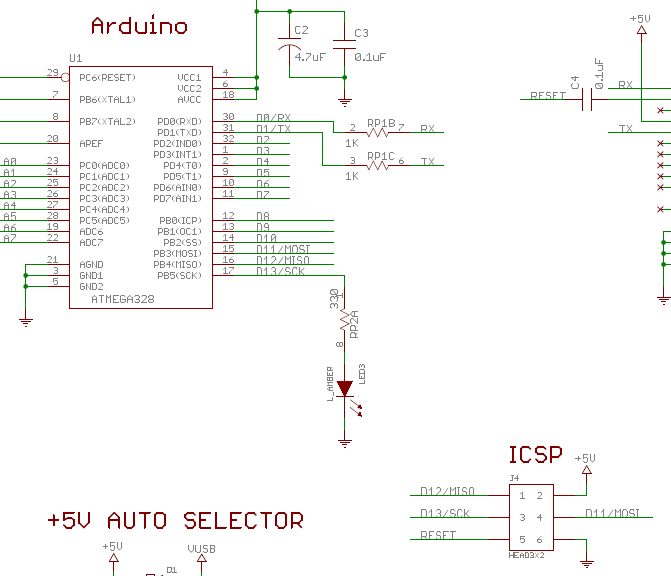

下圖是NANO接線圖請參考。

willy71311

各位大大 我試了很多次都沒有成功

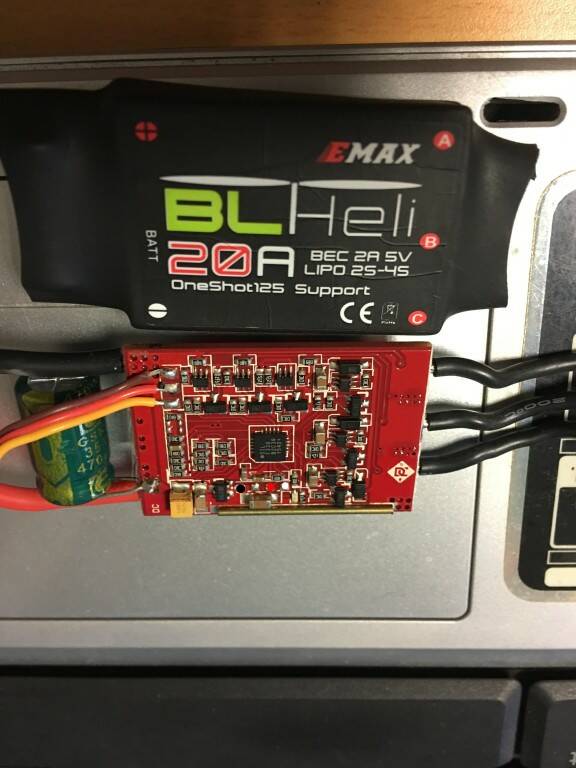

小弟我是EMAX BLHELI 20A 用Nano當燒錄器
尋求大大可否給我詳細教學

Jing.Geocacher

willy71311 發表於 2016年12月18日 09:19 AM
各位大大 我試了很多次都沒有成功
小弟我是EMAX BLHELI 20A 用Nano當燒錄器
尋求大大可否給我詳細教學  ...

這位大大要不要也詳細說一下你實做的過程?
你只說沒有成功，天曉得你是在哪個步驟遇到問題?

willy71311

Jing.Geocacher 發表於 2016年12月18日 05:09 PM
這位大大要不要也詳細說一下你實做的過程?
你只說沒有成功，天曉得你是在哪個步驟遇到問題?

很抱歉無附詳細說
讓大大不知道該如何教起
小弟 補說明
小弟一樣用GND 接黑線 D2接白線 D3接紅線
  電調 我是用夾子夾針 去接觸這三個點  順序: 黑 沒接 紅 白

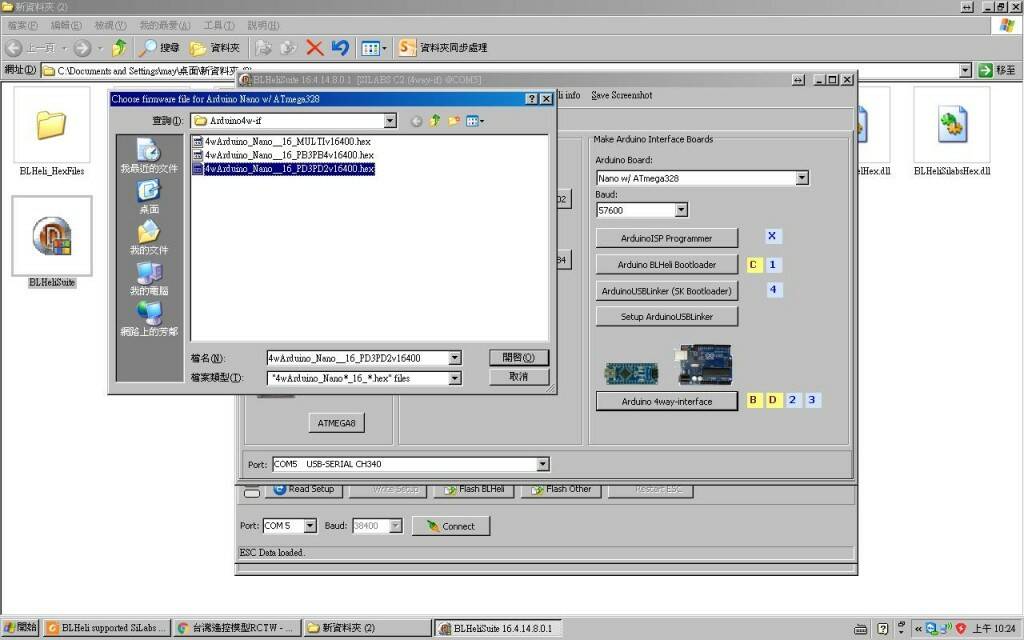

選取最右下 Arduino 4way-interface

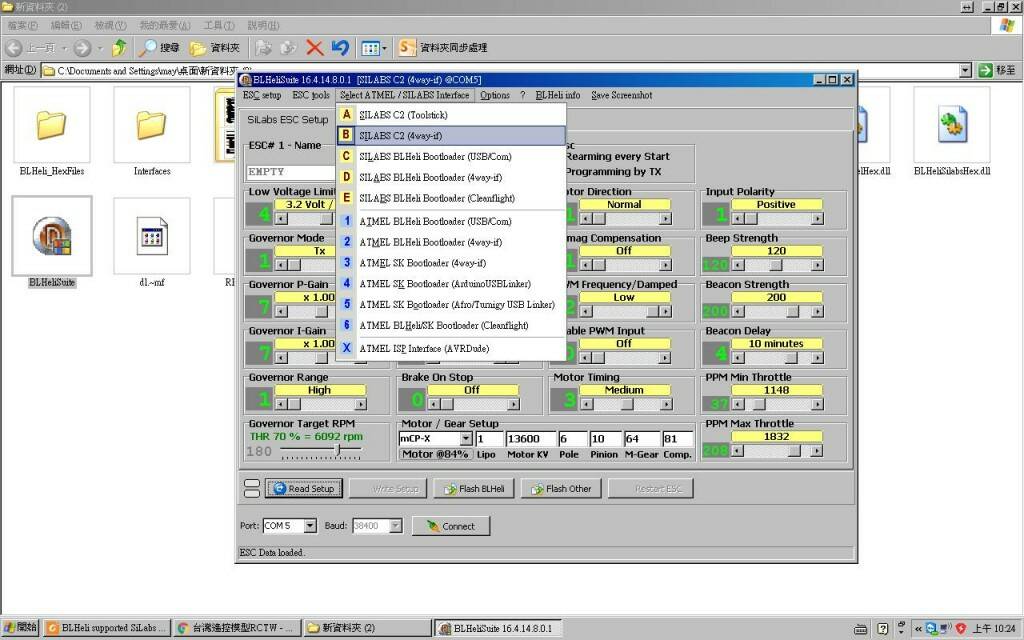

選SILABS C2 4wiy-if

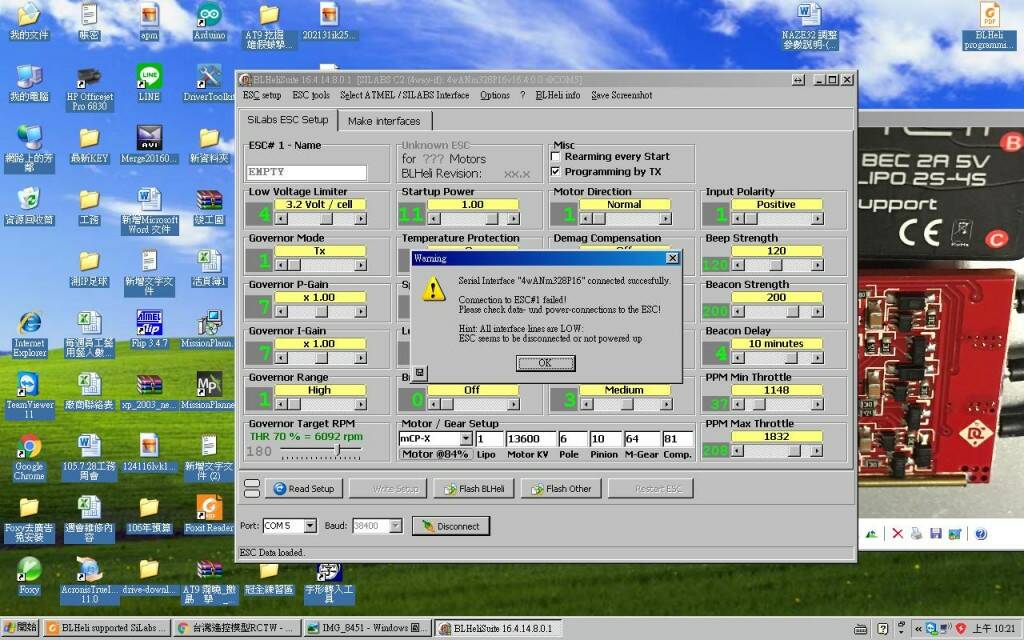

跳出的錯誤
再請大大指導 謝謝
