5.8G 圖傳 FPV on HL Tanks

hcs

waylon 發表於 2015年5月21日 01:01 AM
理論上一定可以, 就看夜視CCD有多貴, 我剛好有個壞掉的行車紀錄器, 有夜間模式, 改天把它拆來改看看. 謝 ...

也可加個圖傳切換的電子開關，就可以用遙控器切換駕駛與砲手的鏡頭。

waylon

KEVINWEI15 發表於 2015年5月21日 02:21 AM
大大
這螢幕支架是讓您往前伸，不是往上哦！
調整看看，螢幕應該是在搖控器斜上方，不是正上方 ...

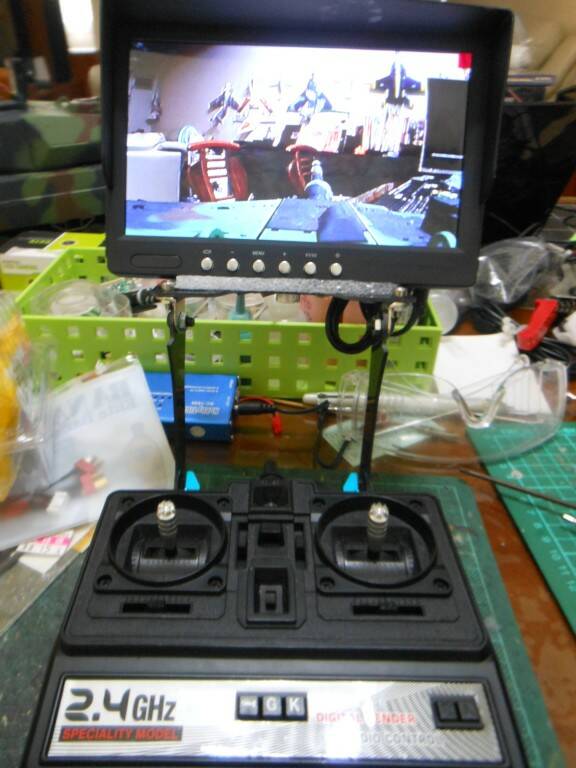

感謝KEVIN大大的建議, 改正過後搖控可以平放於桌面, 感覺像是在開怪手.
回h大, 我還在用恆龍原廠的遙控, 所以沒辦法用電子切換裝置. 不過我買的顯示器有兩組AV輸入, 有按鍵可以切換, 我剛好有一組2.4G監視器用的圖傳, 相對來說體積小很多, 可以塞進車體內固定在駕駛位置. 2.4G ccd 是吃 5V的電, 要買BEC來改.

waylon

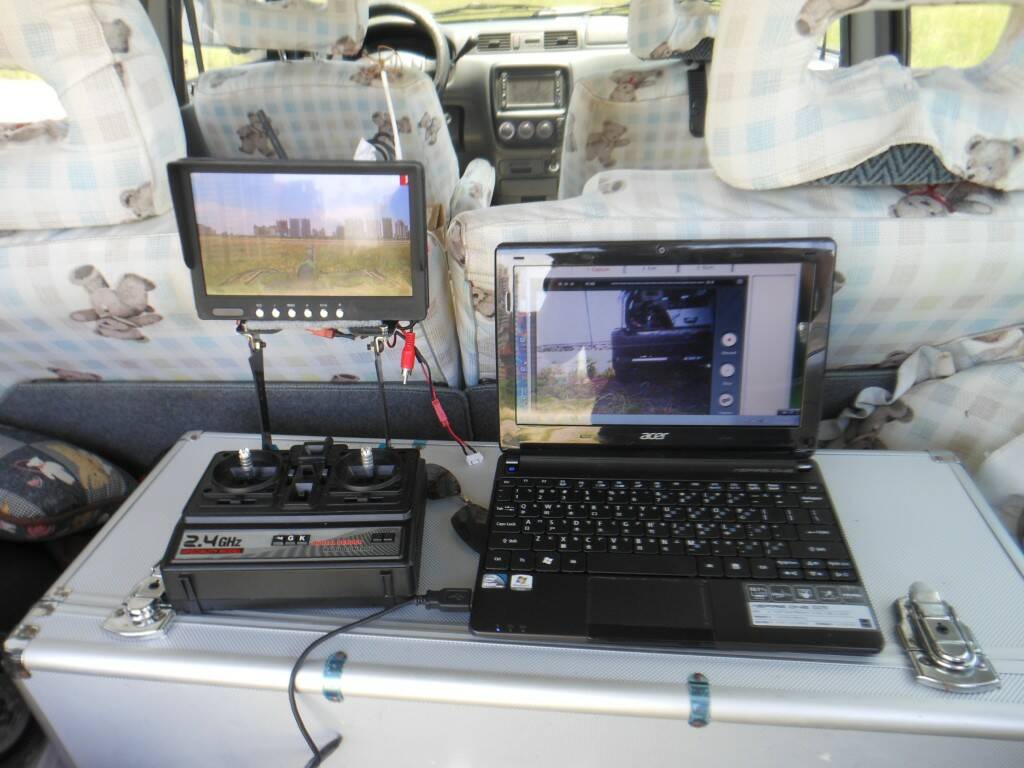

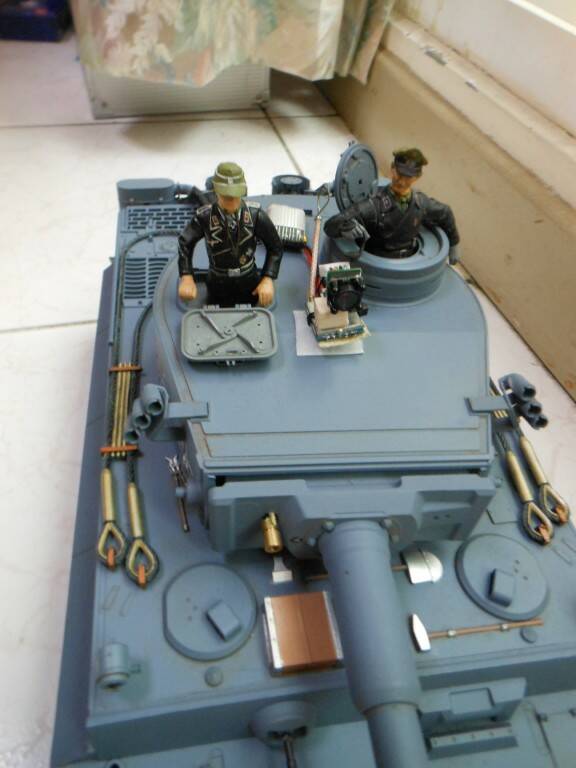

加裝駕駛的ccd, 用小筆電當螢幕.

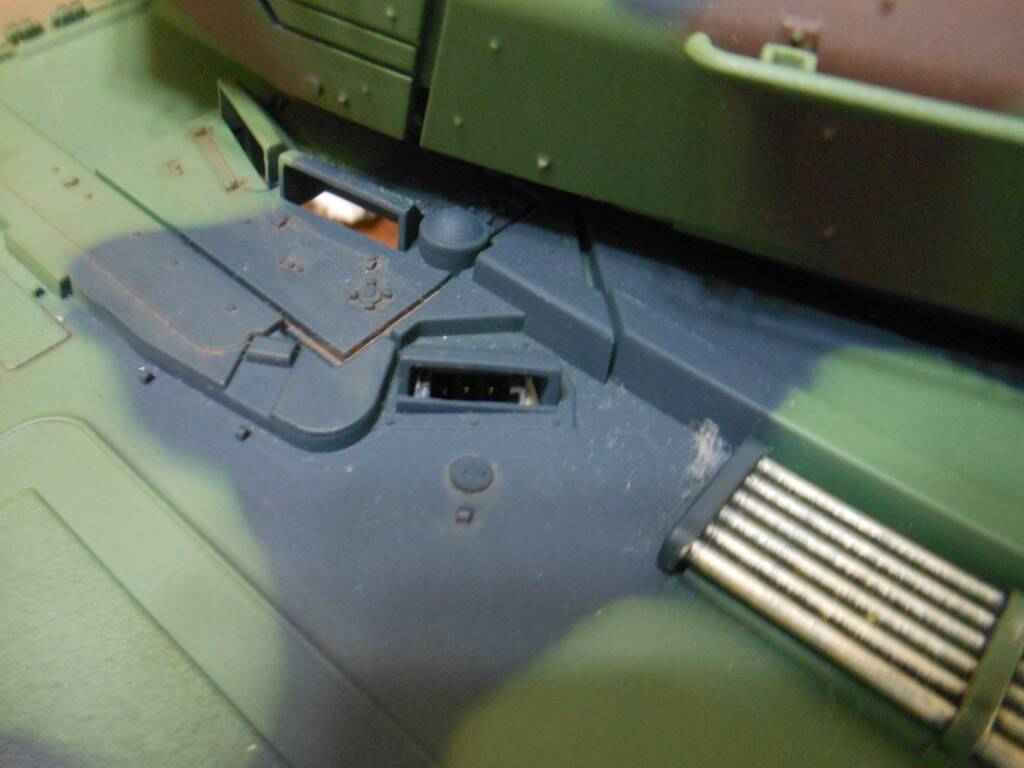

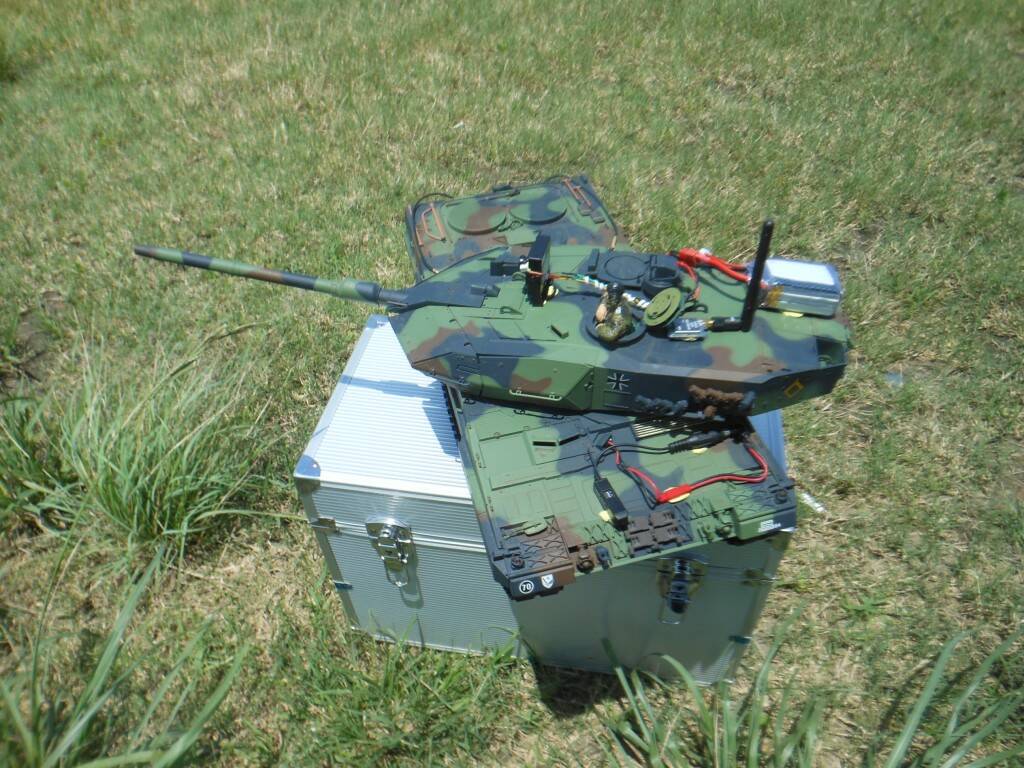

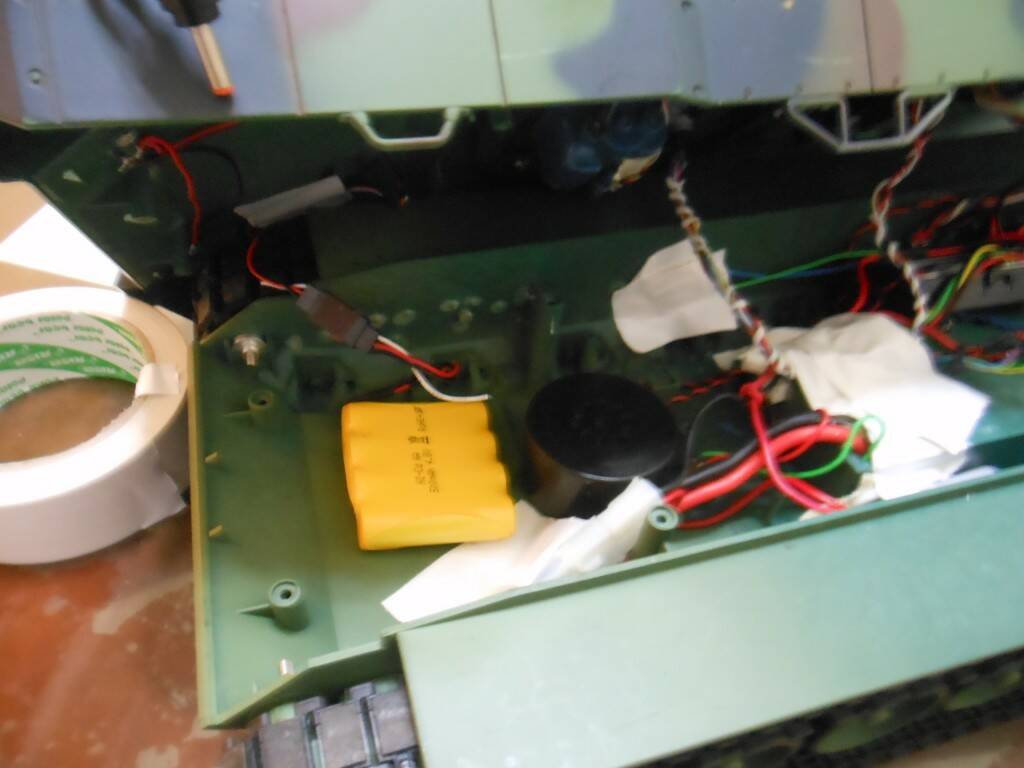

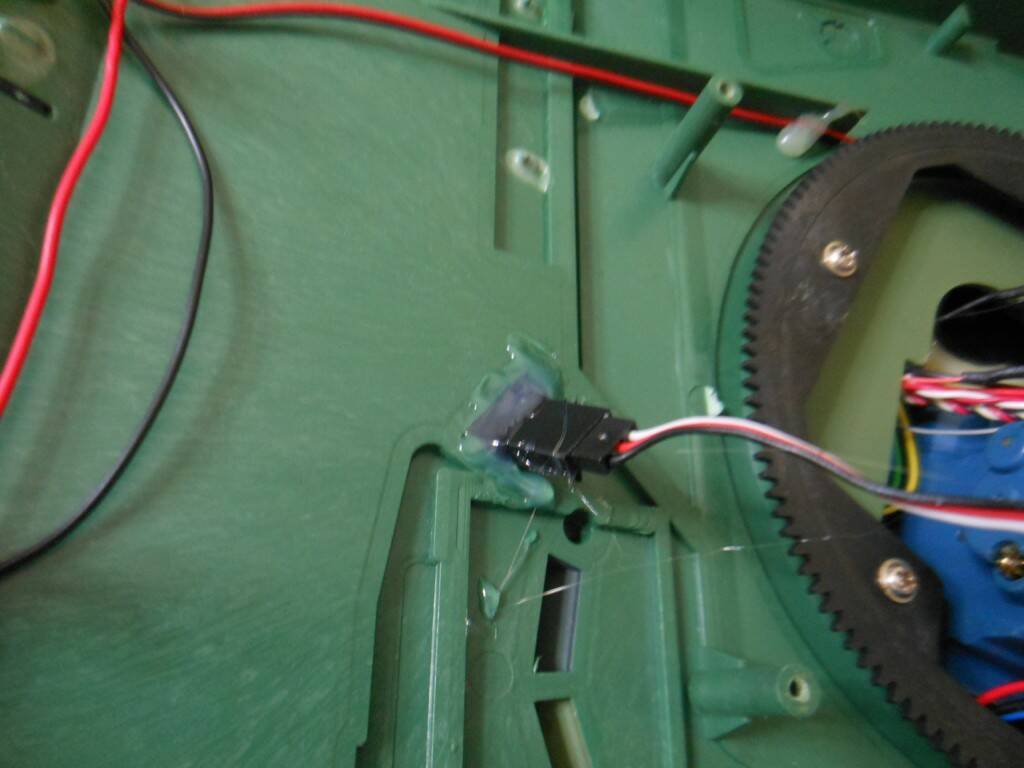

駕駛ccd是整合2.4g傳送的系統, 可以另外買2.4g接收切換螢幕來看,或是用小筆電+USB接收來看,不管怎樣看, 有效傳輸的距離都短的可憐(不到5米). 也可能是整個模組放砲塔下方, 傳輸受干擾.電源需求是5V, 所以用一個玩具車的鎳鎘電池藏車內來給電. 本來想所有東西都塞車內的, 拆車來看發現駕駛窗根本沒有空間放ccd 所以用伺服器延長線來做個插座, 剛好塞在駕駛窗, 不影響外觀, 也可當電池充電口.

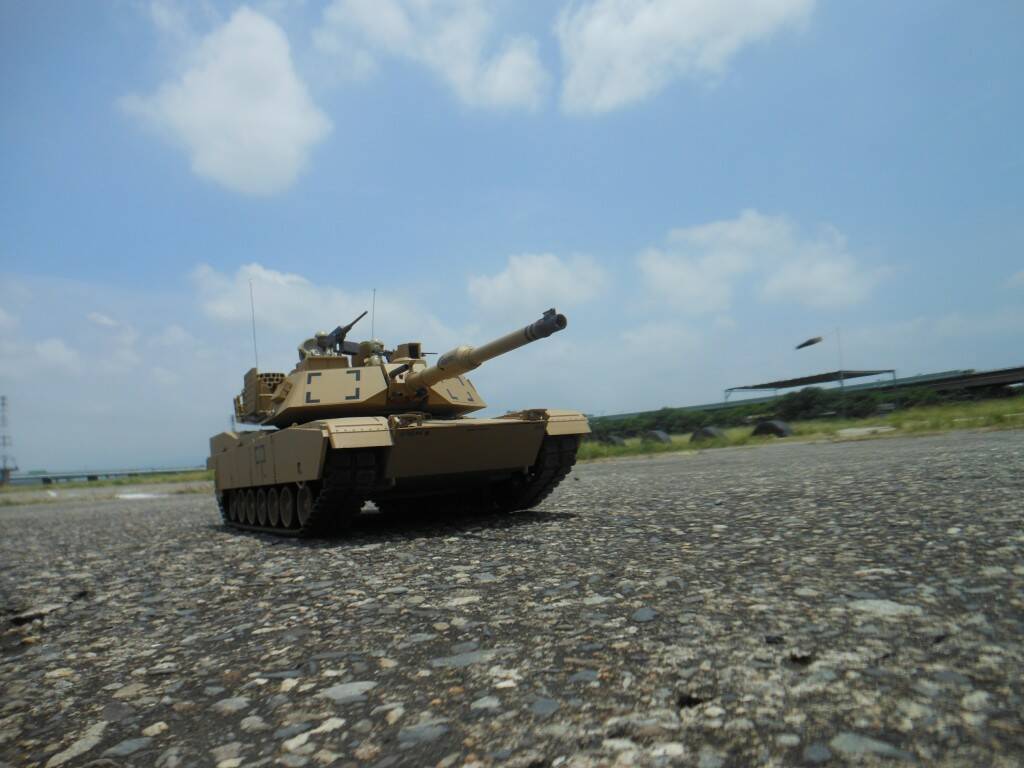

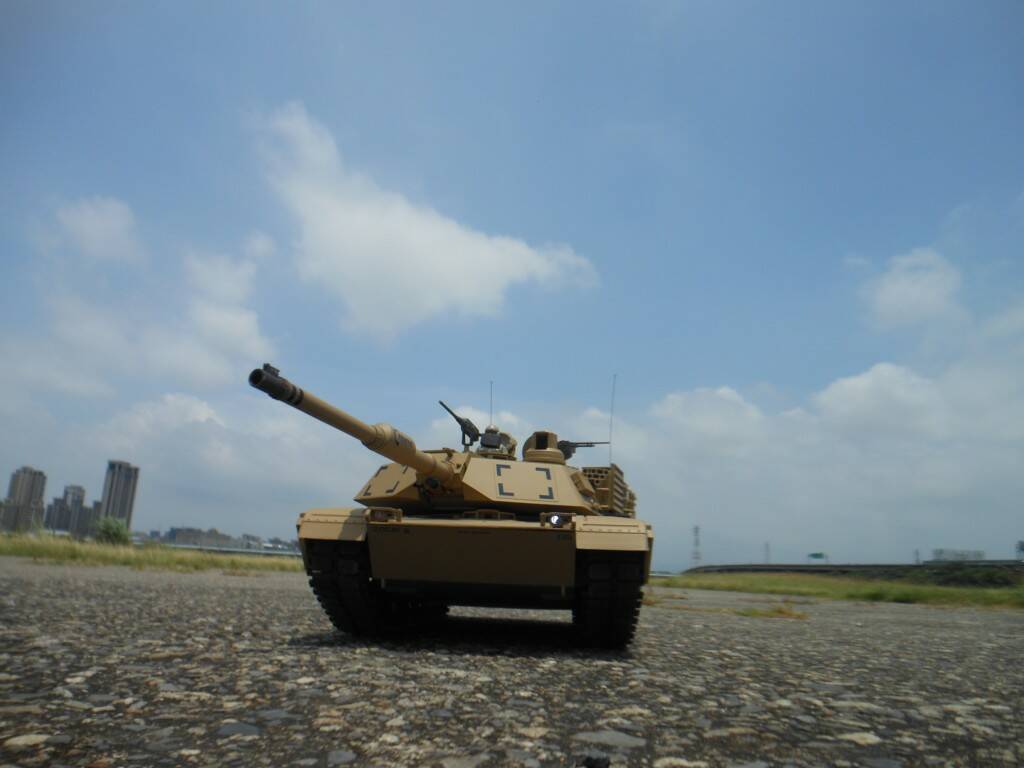

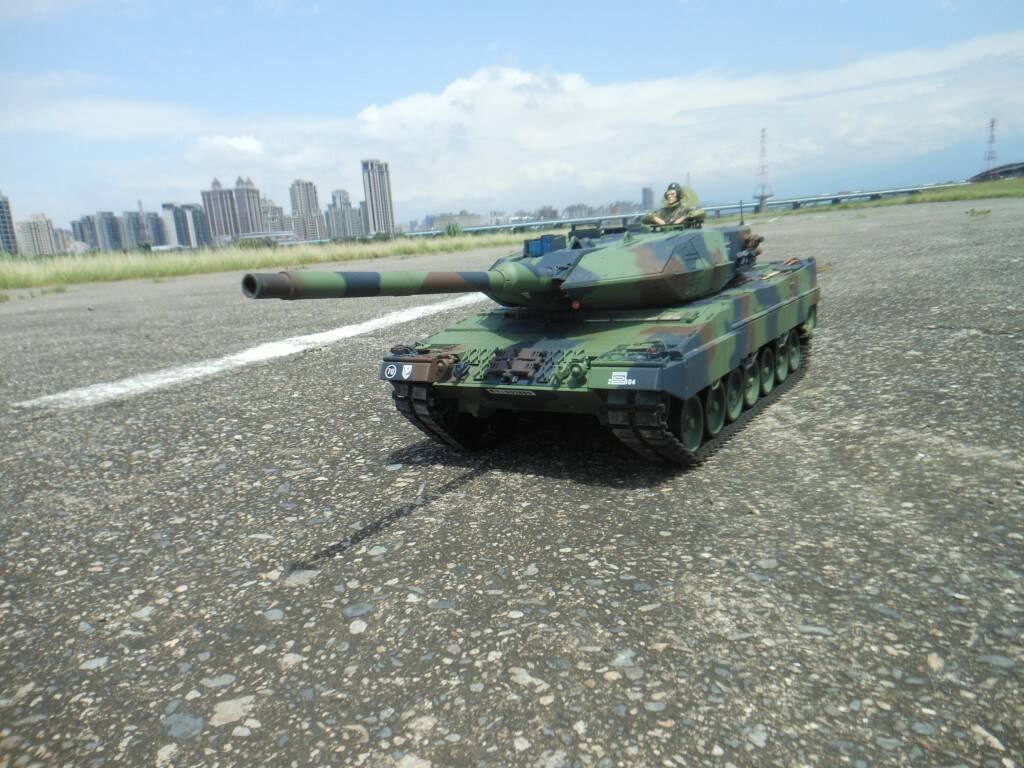

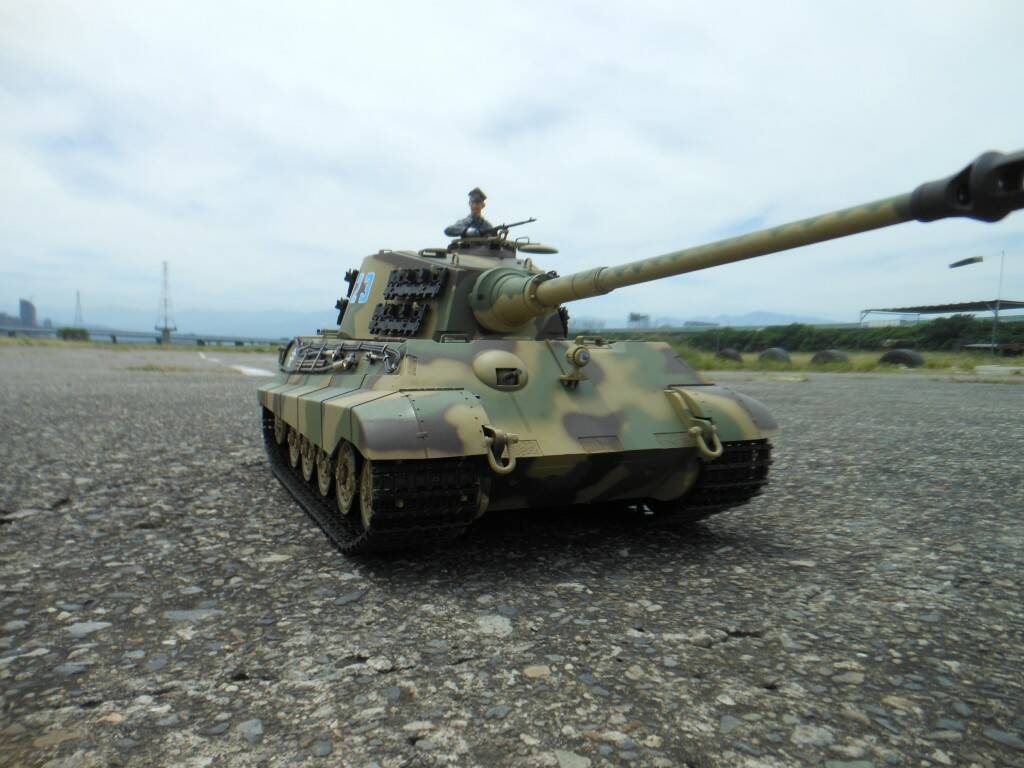

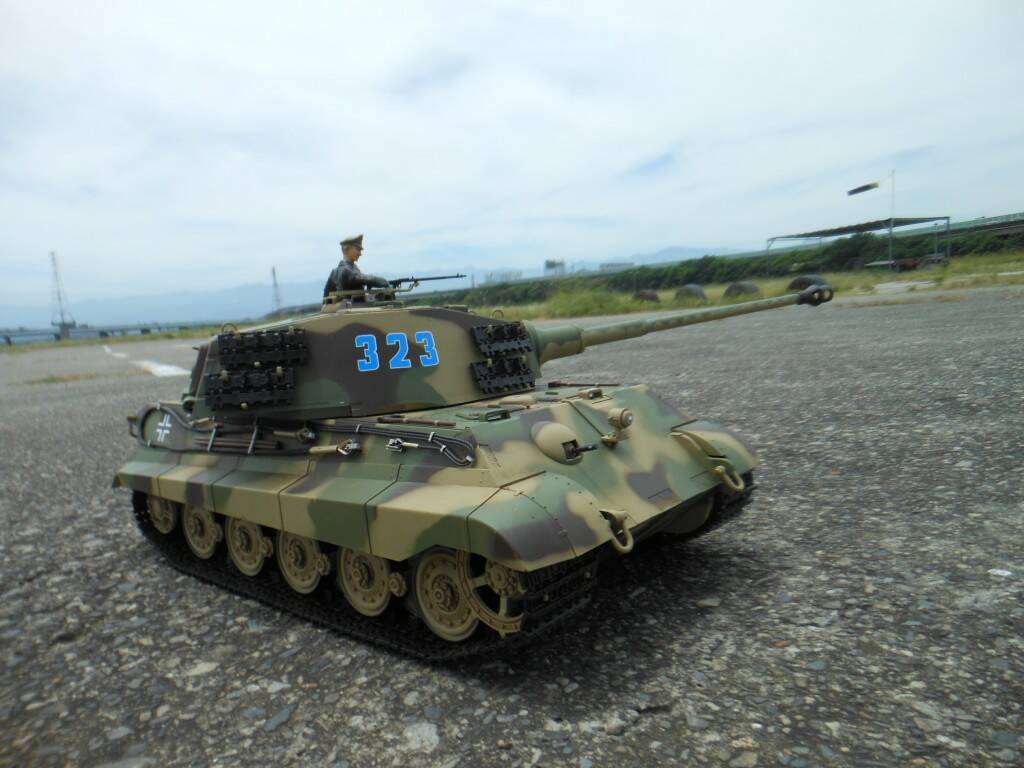

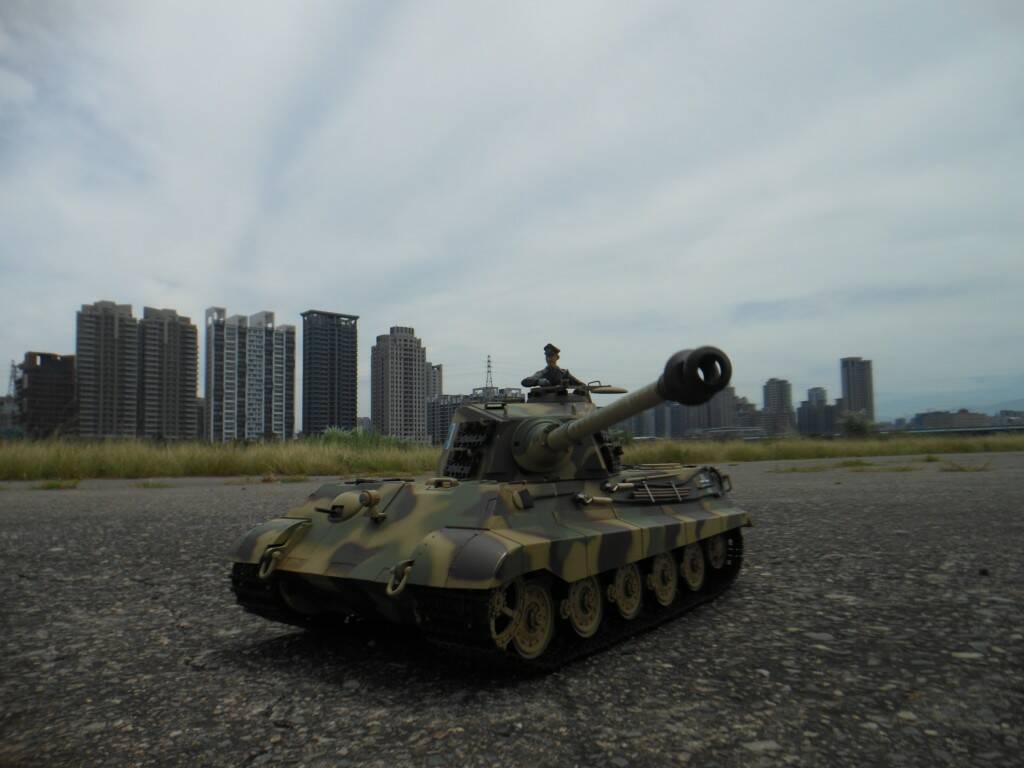

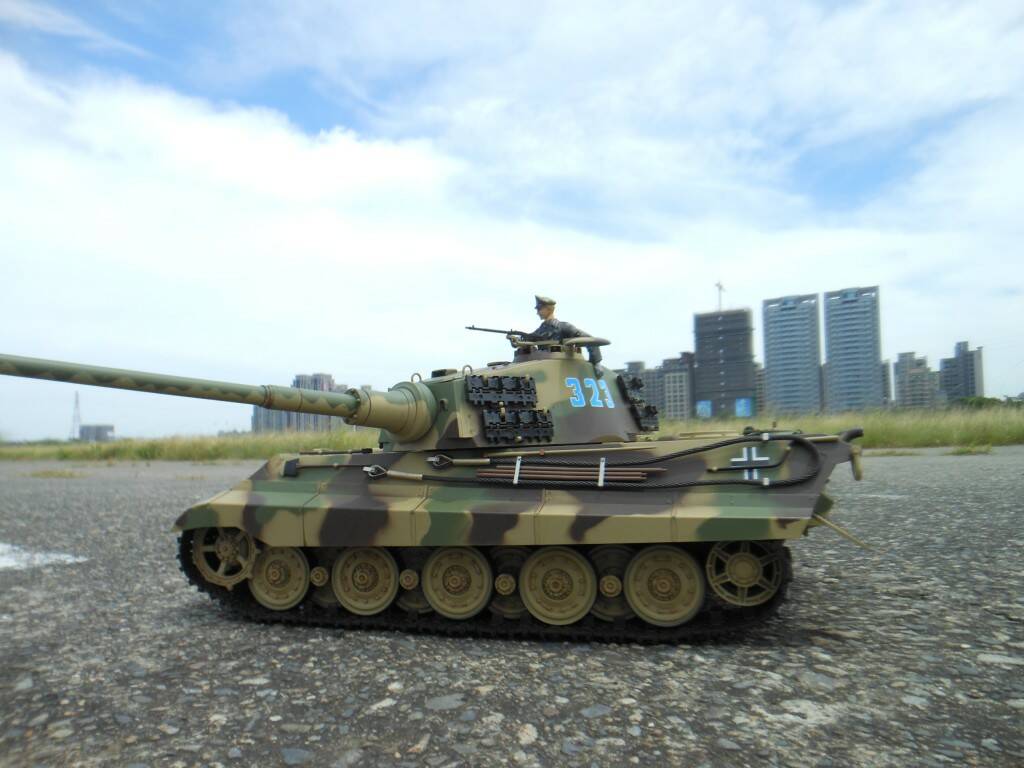

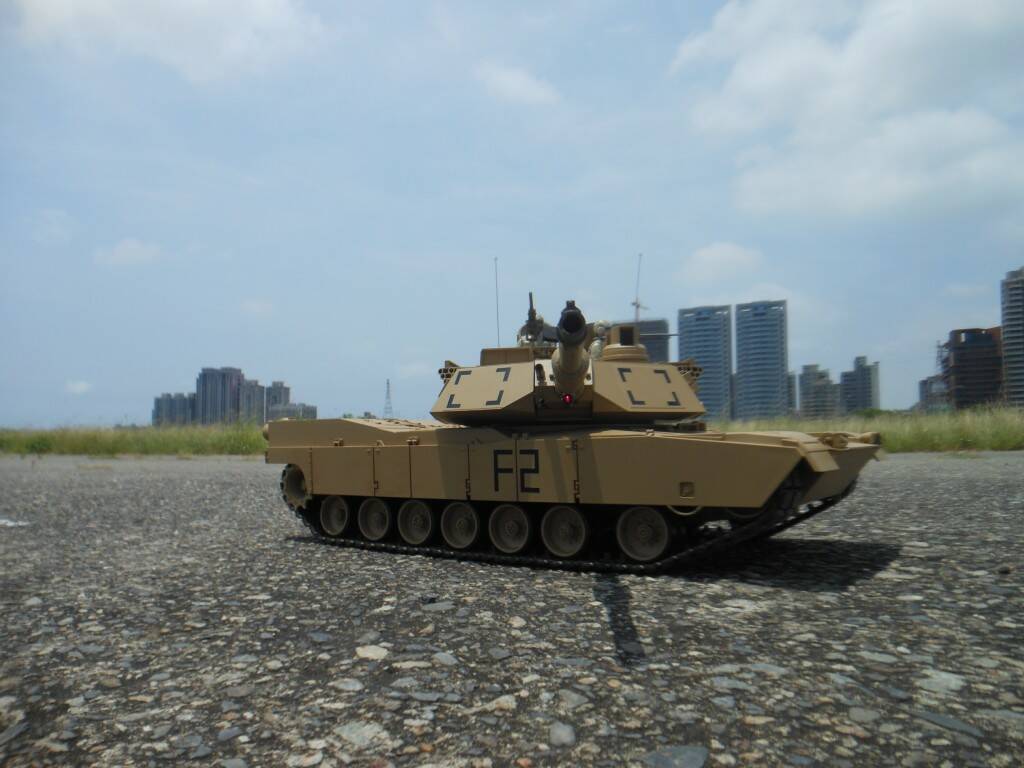

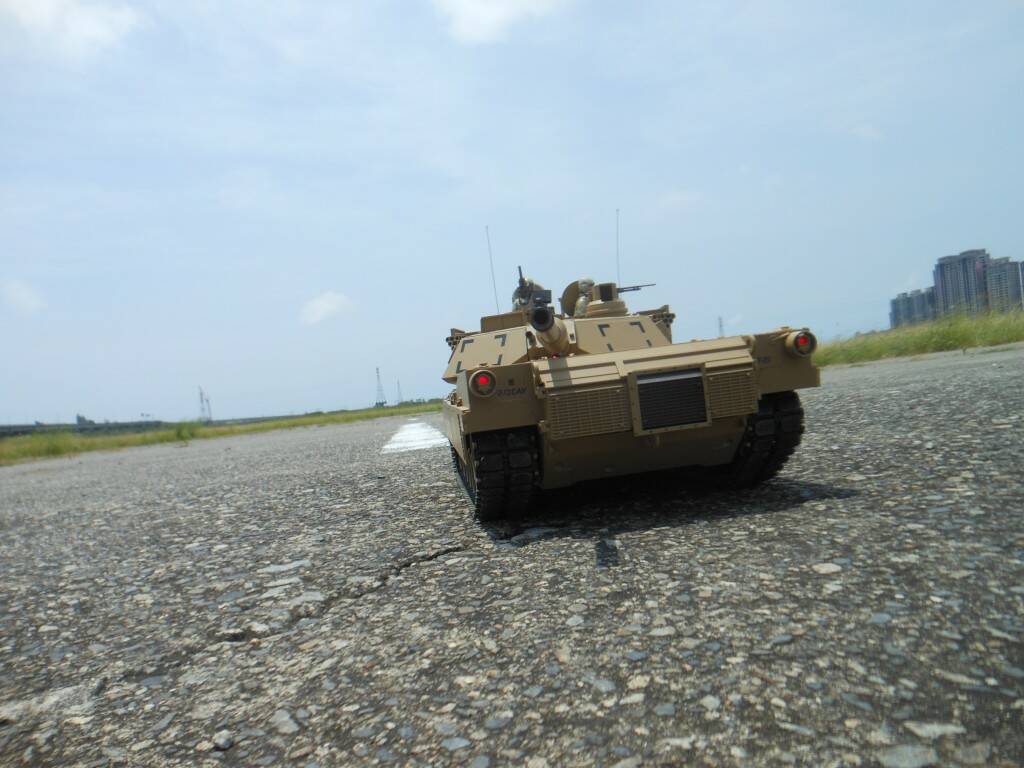

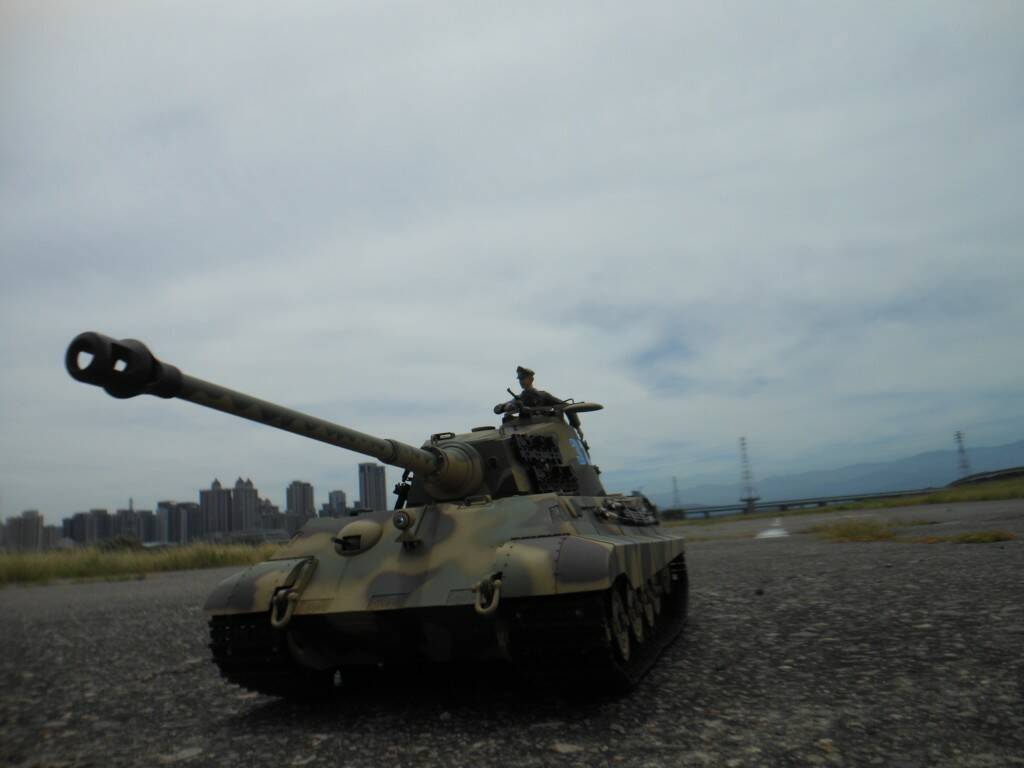

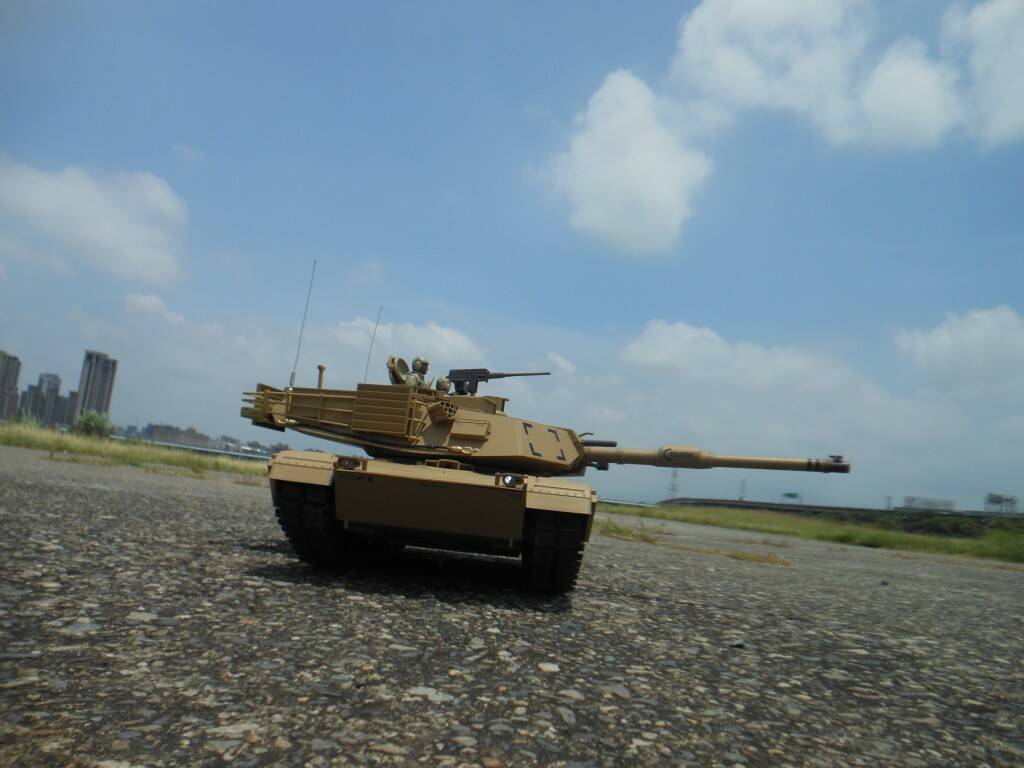

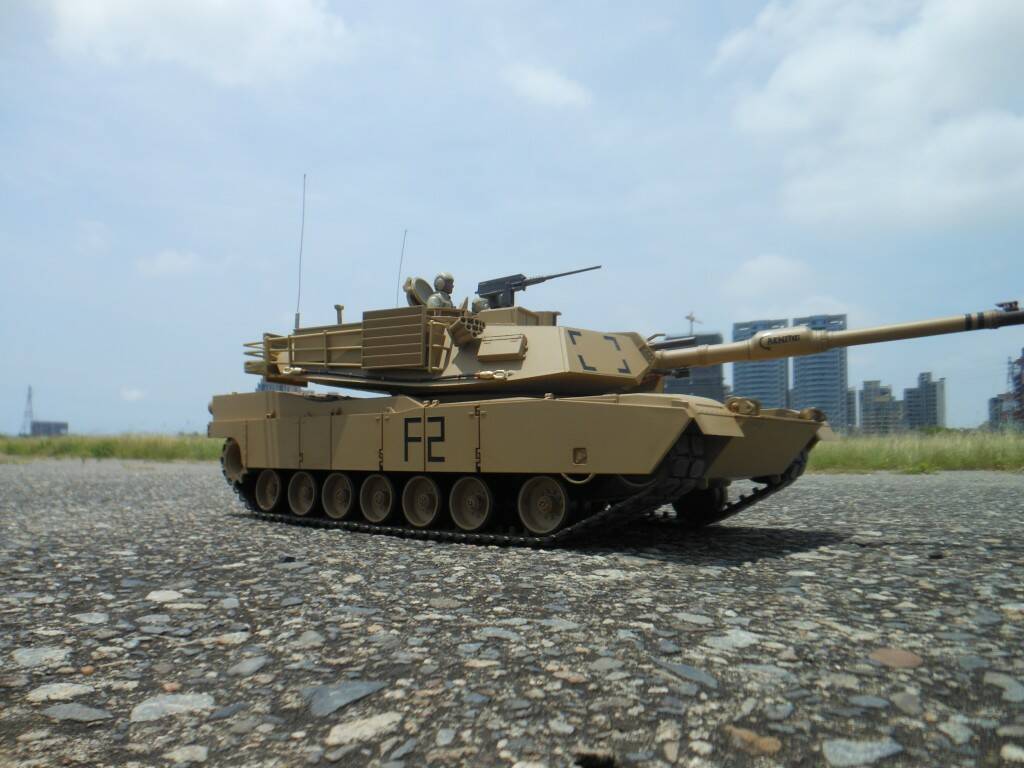

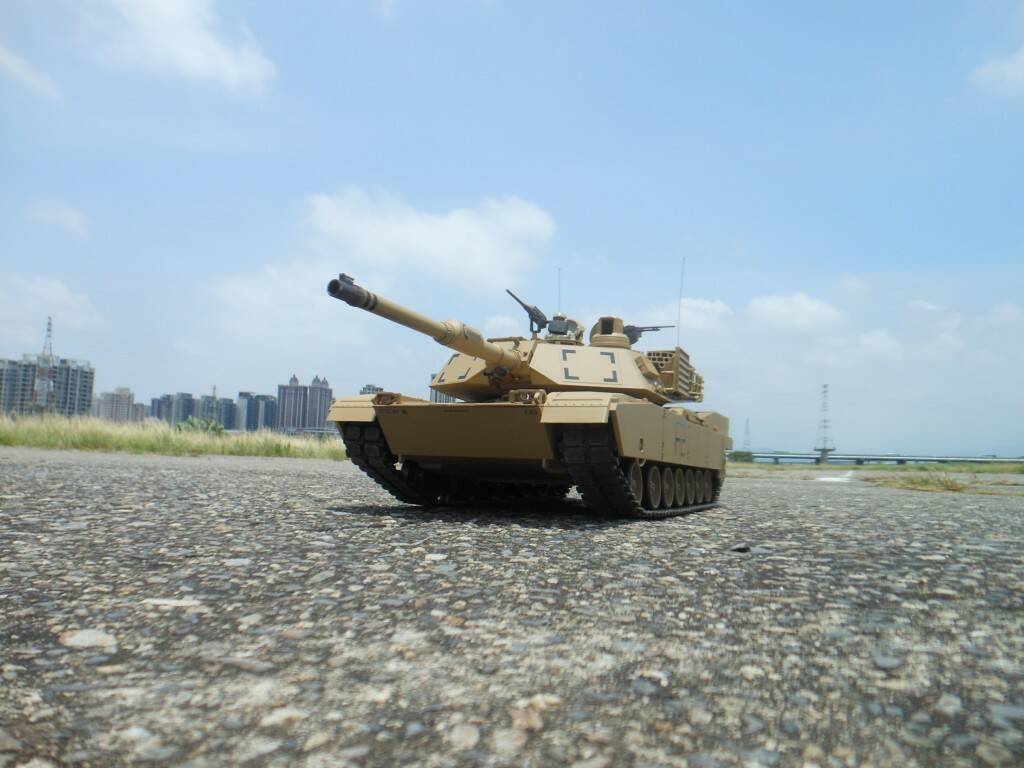

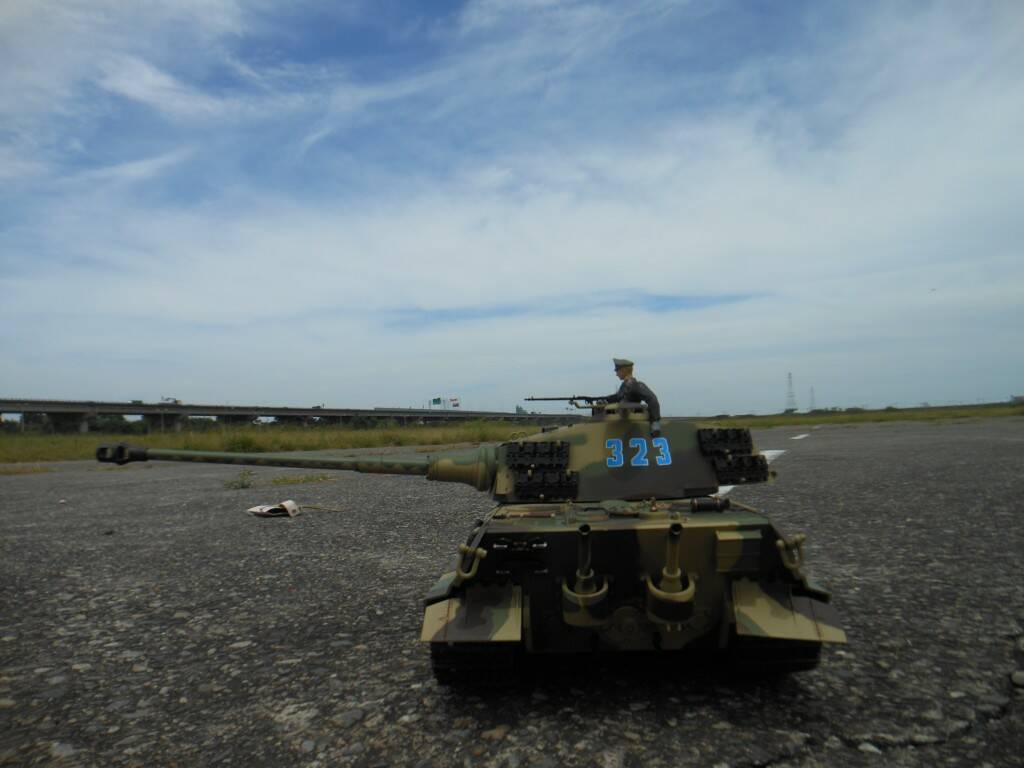

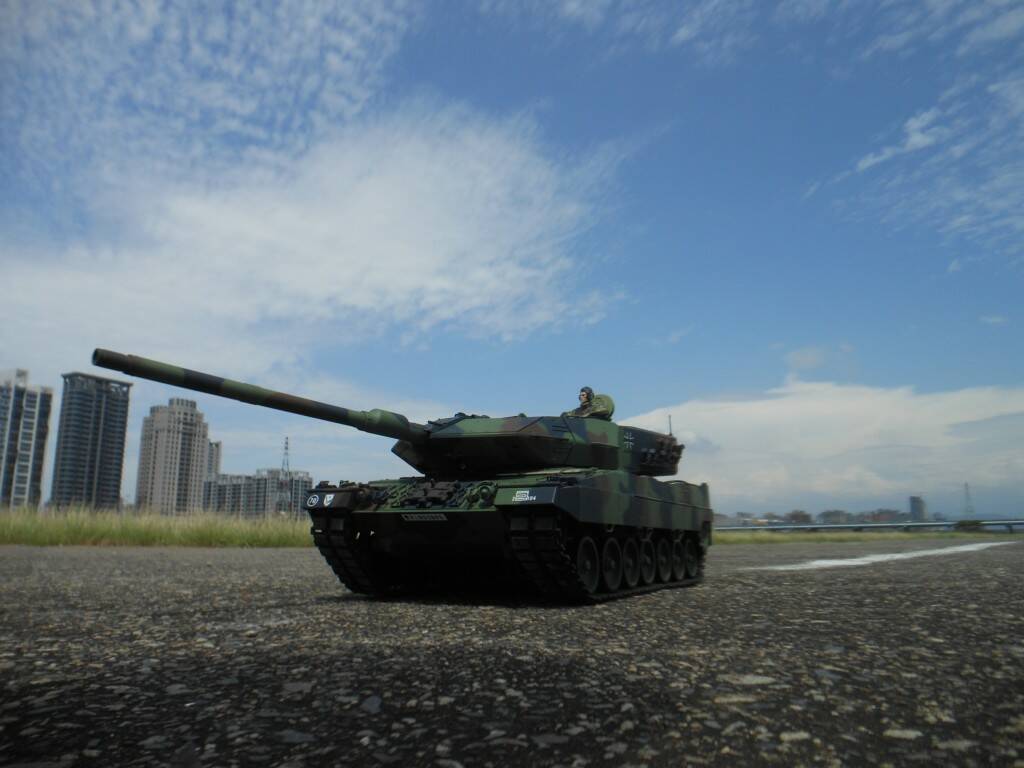

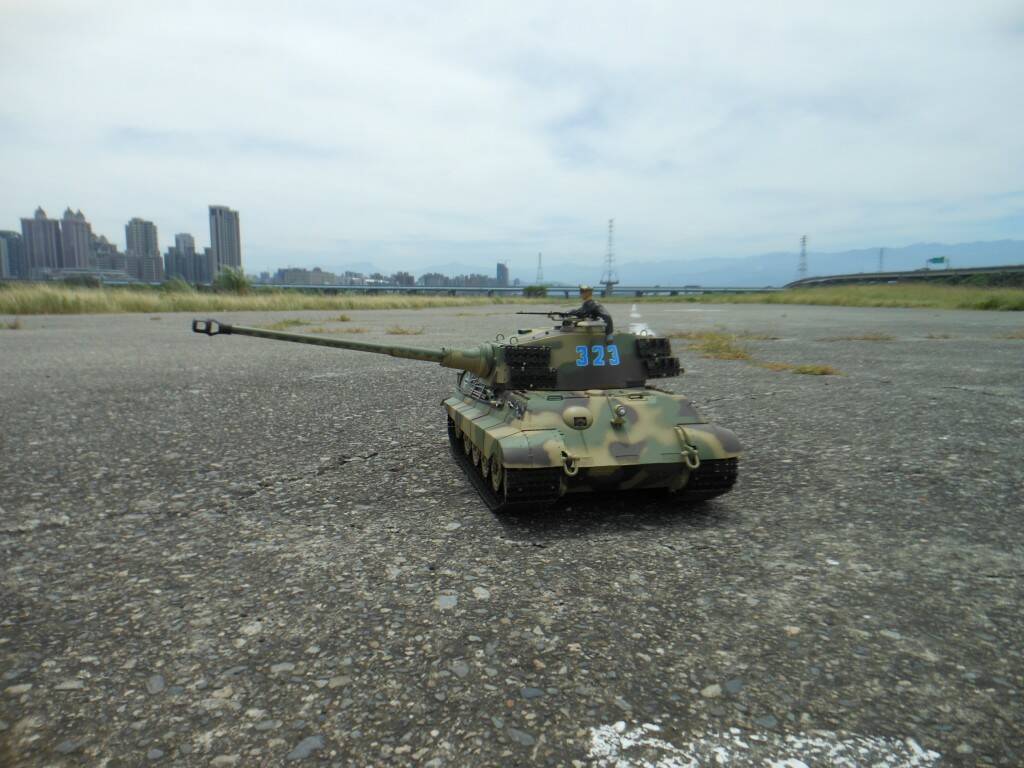

戶外測試, 剛好拍幾張照片.

戶外測試影片:

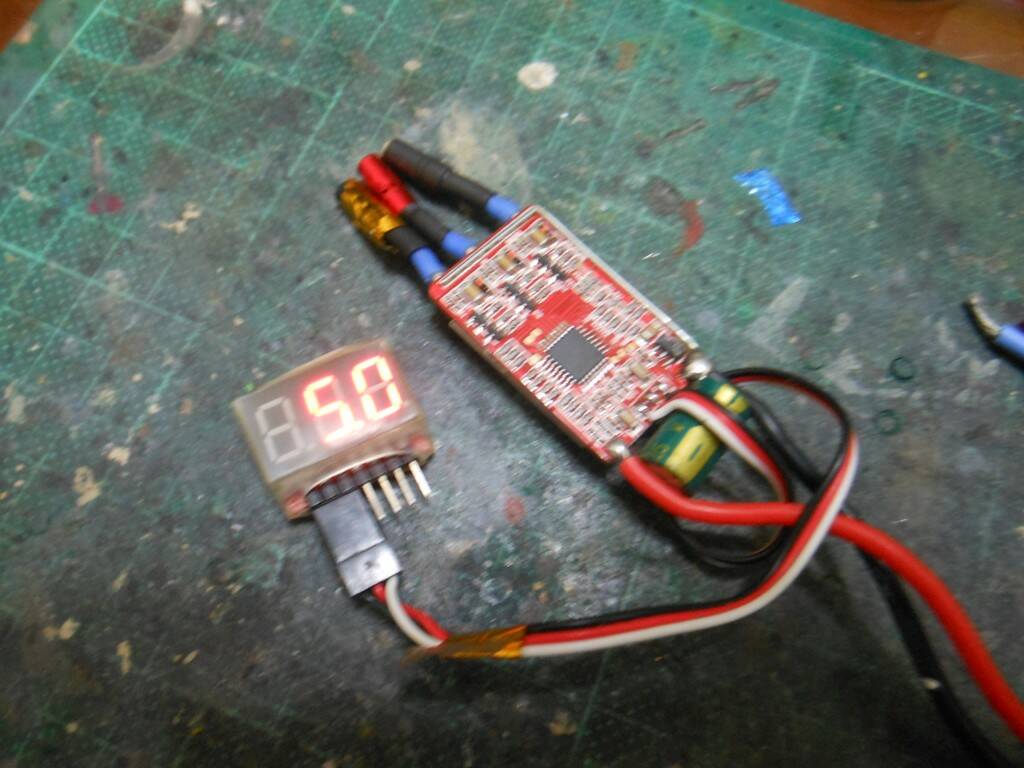

2.4g圖傳接收也是5V驅動的. 沒有BEC沒關係, 用壞掉的電變來當BEC. 本來是用這個電變當車體發射端5V來源, 可是發現行進間會有壓降, 造成訊號不穩, 後來才用鎳氫當發射端的獨立電源. 電變就放到接收端(顯示器)來用.

waylon

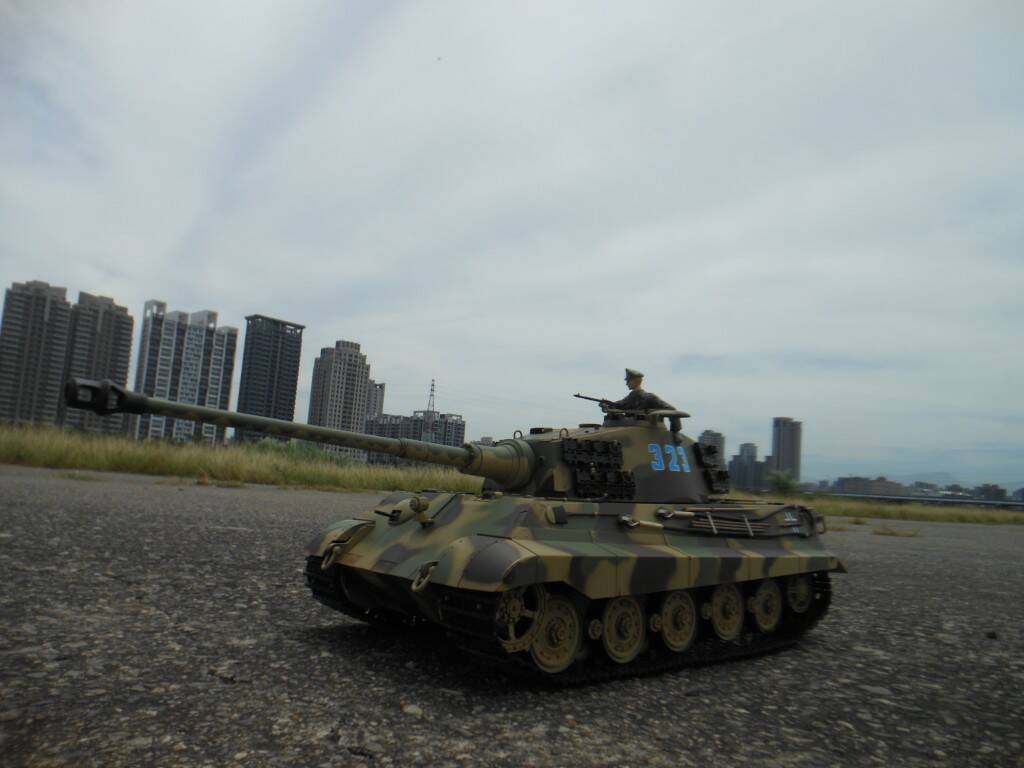

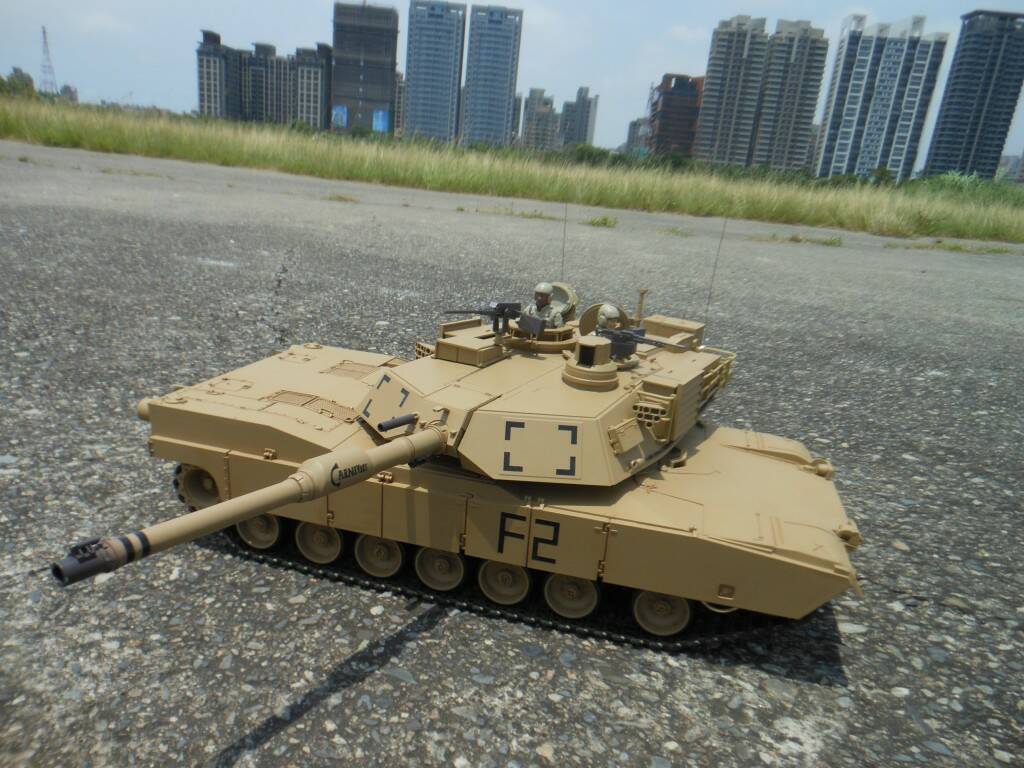

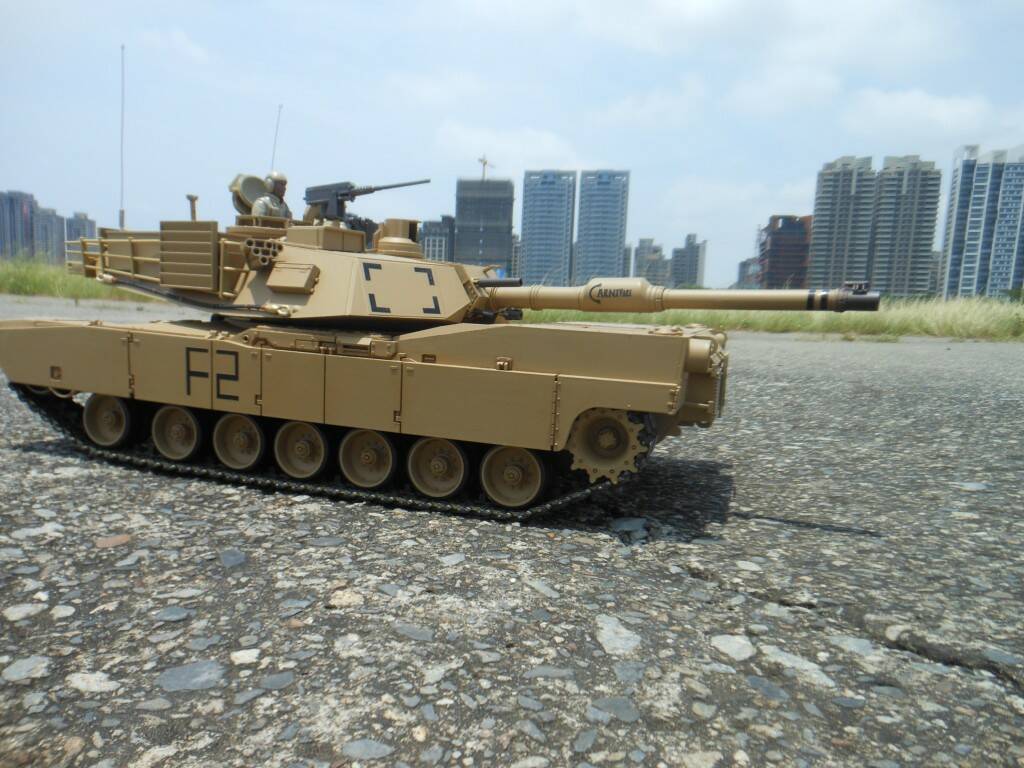

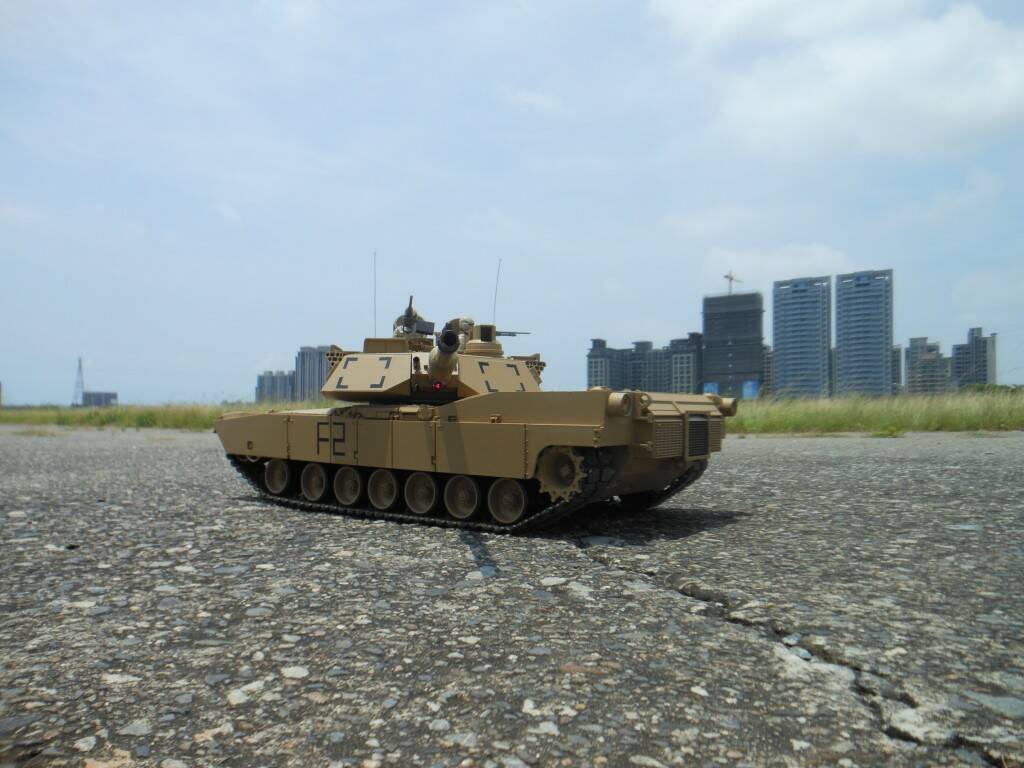

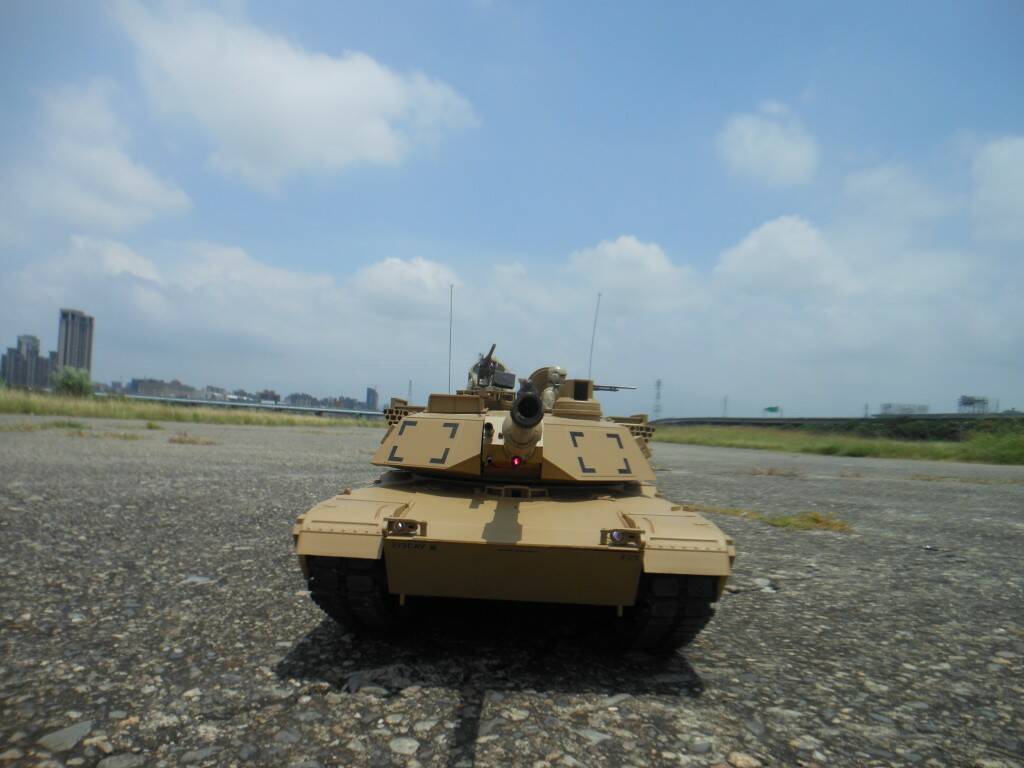

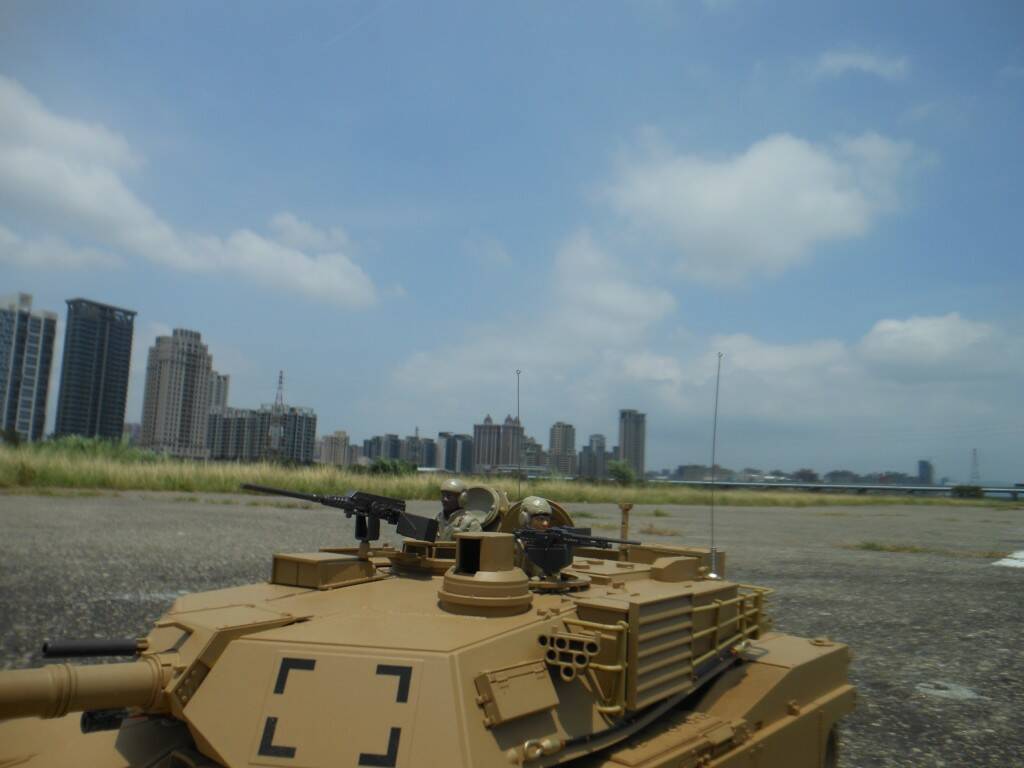

整套系統塞到 Abrams 上. 比較麻煩的是恆龍新版的遙控器沒辦法將螢幕架上去.

下次聚會可以用這套系統來攝影.

waylon

hcs 發表於 2015年5月20日 10:01 PM
不知道能不能改成紅外線夜視CCD再加上類似主砲射手視野的OSD

買了OSD+GPS今天第一次戶外測試, GPS不到一分鐘就抓到8顆衛星, 比我車用的GPS還快. 然後就可以設定"家", 之後不管怎樣跑畫面上都會有方位角指向剛剛設定"家"的方向. 後來才體會到原來OSD+GPS的主要任務就是飛行時可以完全不看實體飛機,只看螢幕. 有方位角的輔助就可以比較容易返航. 不過我還不是很敢這樣飛, 先放坦克也樂趣無窮. 加裝OSD錄影就必須用接收端的DVR(或是PC)來錄影,所以不會像綁一台山狗(SJ6000)當CCD來的清楚.

waylon

本來上網要找便宜的FPV goggle, 在youtube上面看到很多玩家對FPV眼鏡評價不高, 而且價格不斐. 也查到很多DIY影片, 頭套部分有些網友用帽子來取代, 而我是用VR-BOX (參考 google cardboard), 這是一個可以用手機來看3D影片的東西, 市面上有兩種, 一種是"暴風魔鏡".

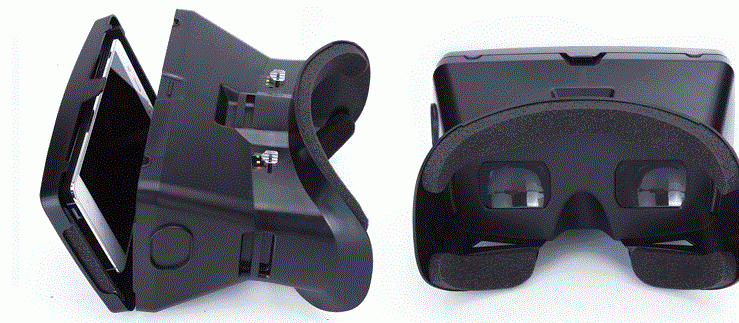

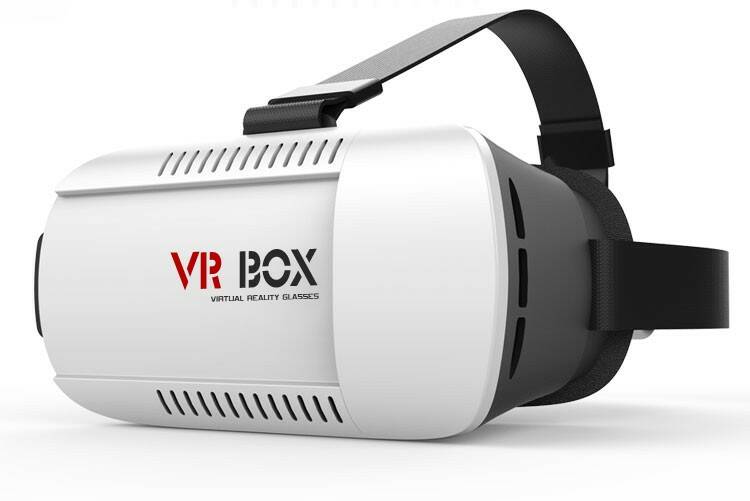

另一種是VR-BOX

這種手機是夾好從側面滑進去的,我發現操作不易而且滑動容易刮傷手機表面. (而且又比較貴) 所以就拿它來開刀.

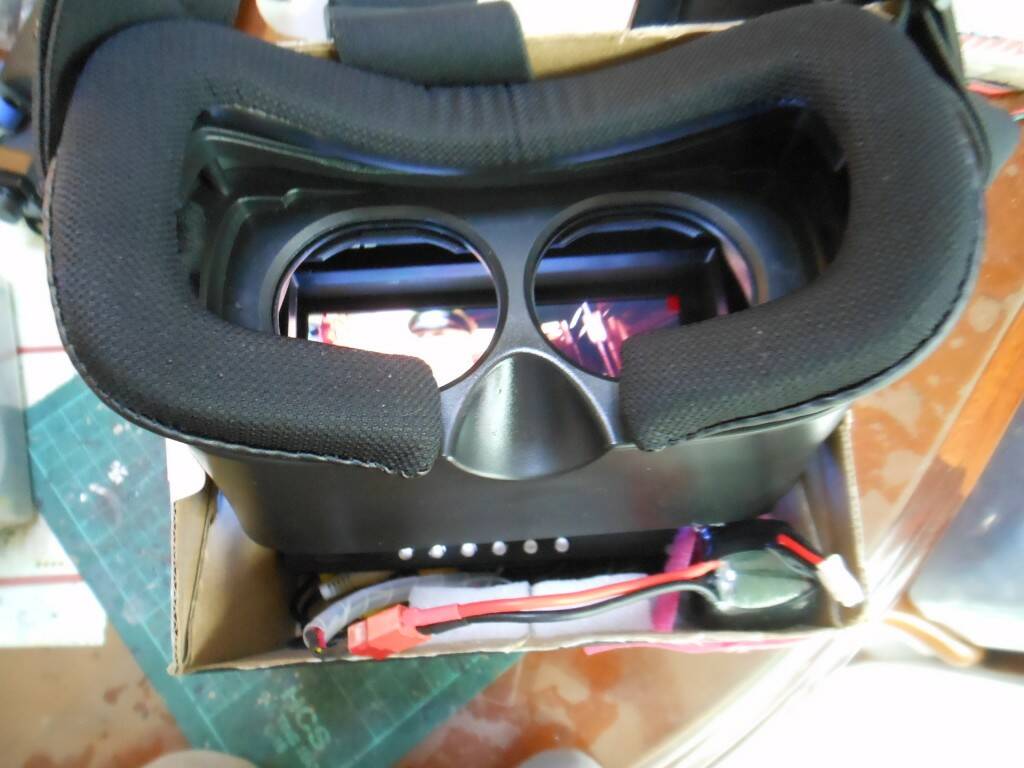

原本的構想是想用小一點的螢幕整個塞進去這樣功能與外觀都能夠兼得, 動手之後才發現左右眼的透鏡分別對焦於左右半邊螢幕(這是這個東西本來的功能), 所以只能捨棄透鏡, 這代表可以直接用7吋螢幕來取代. 所以僅需要一個箱子來遮光就好了.

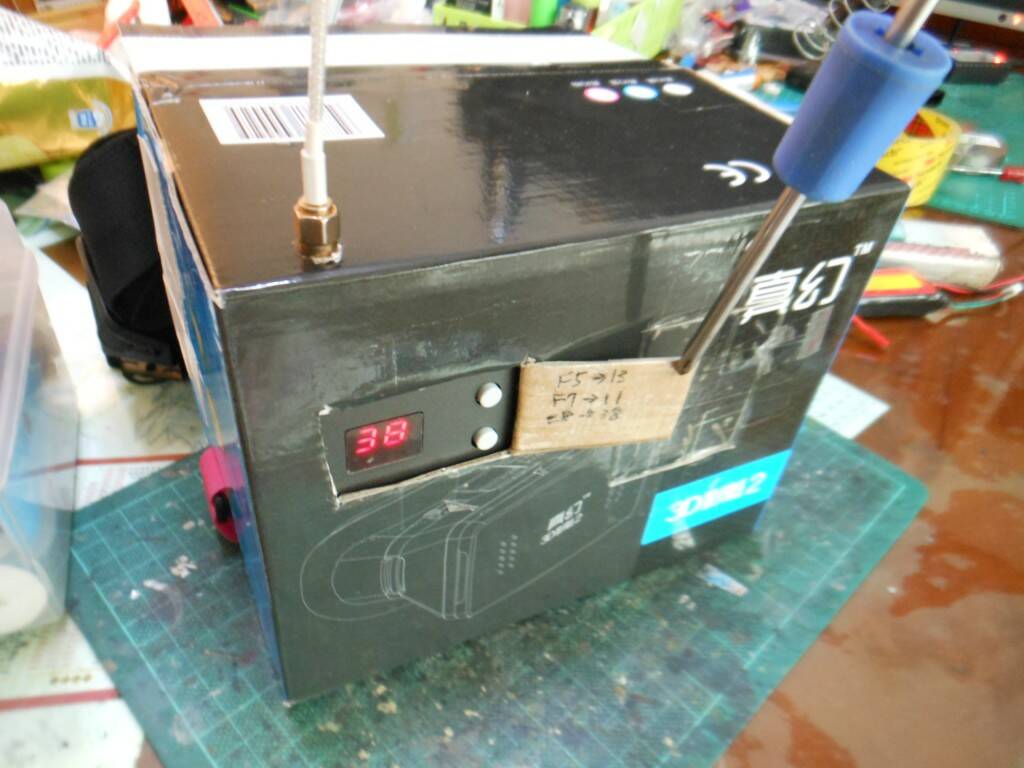

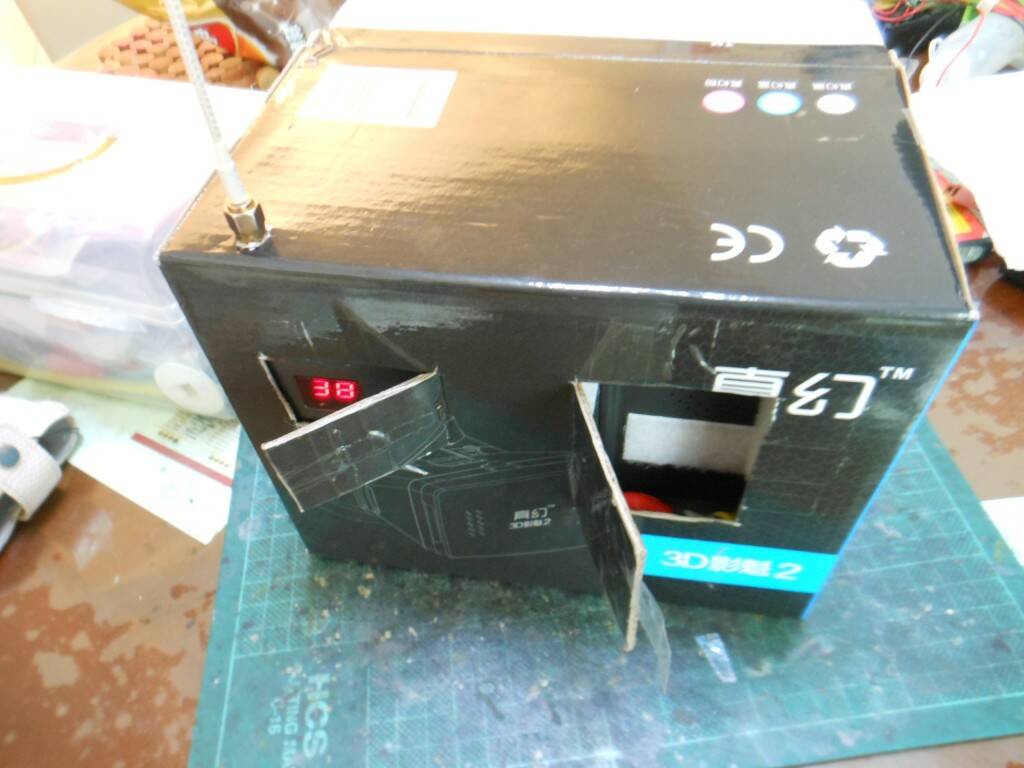

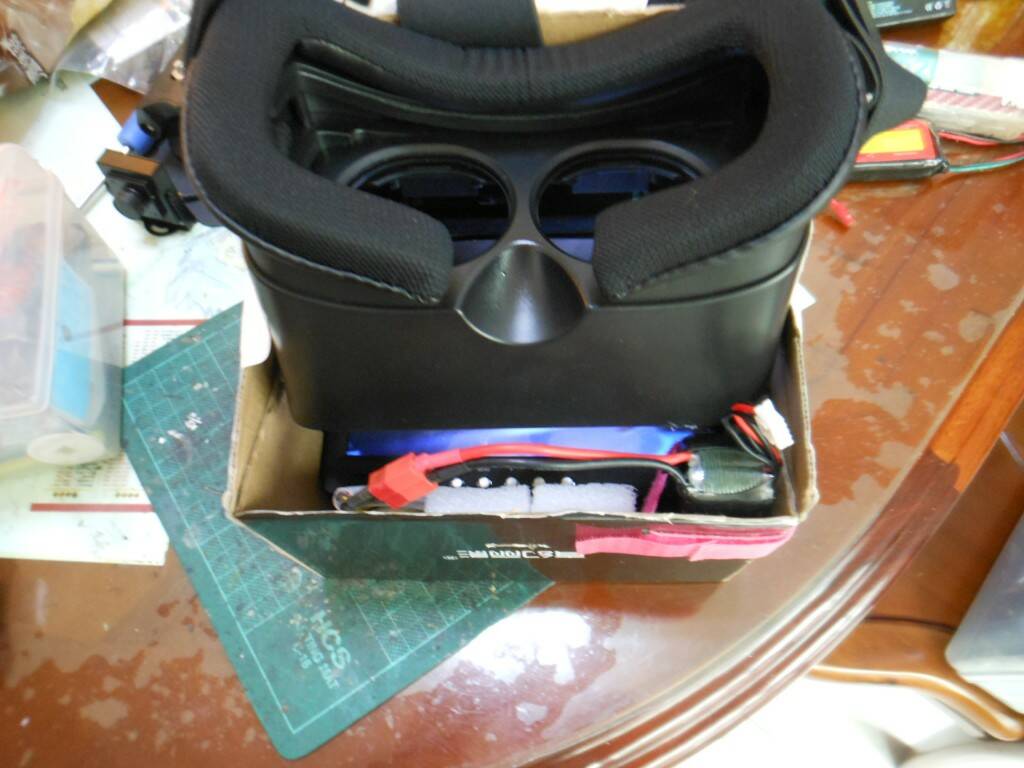

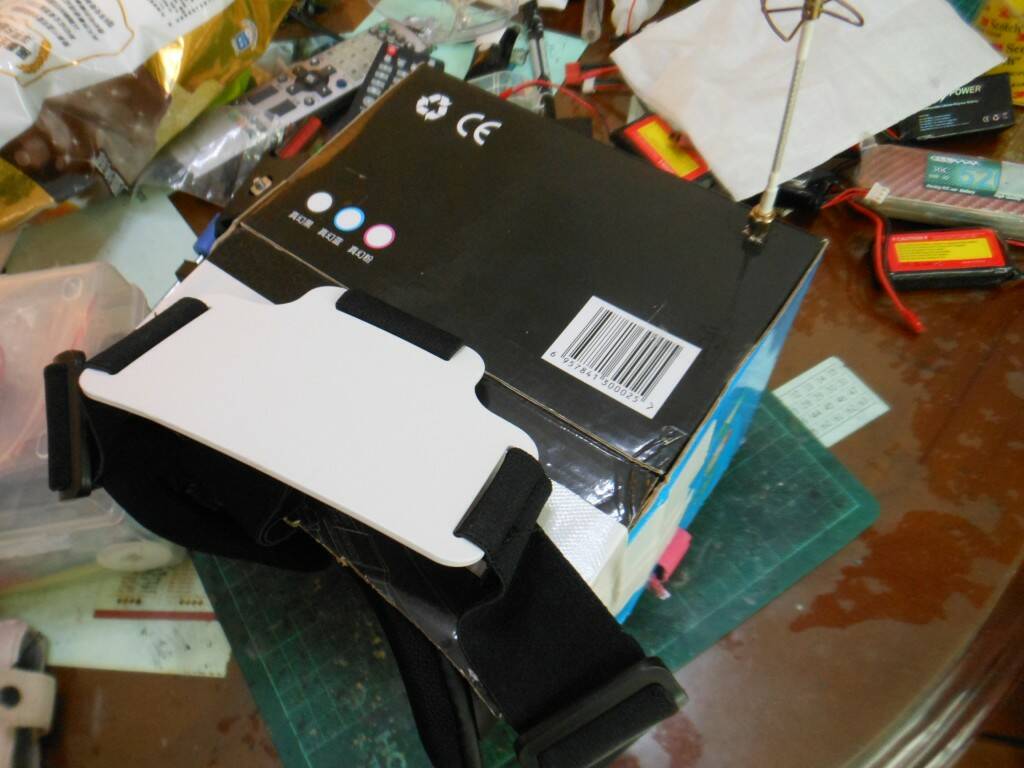

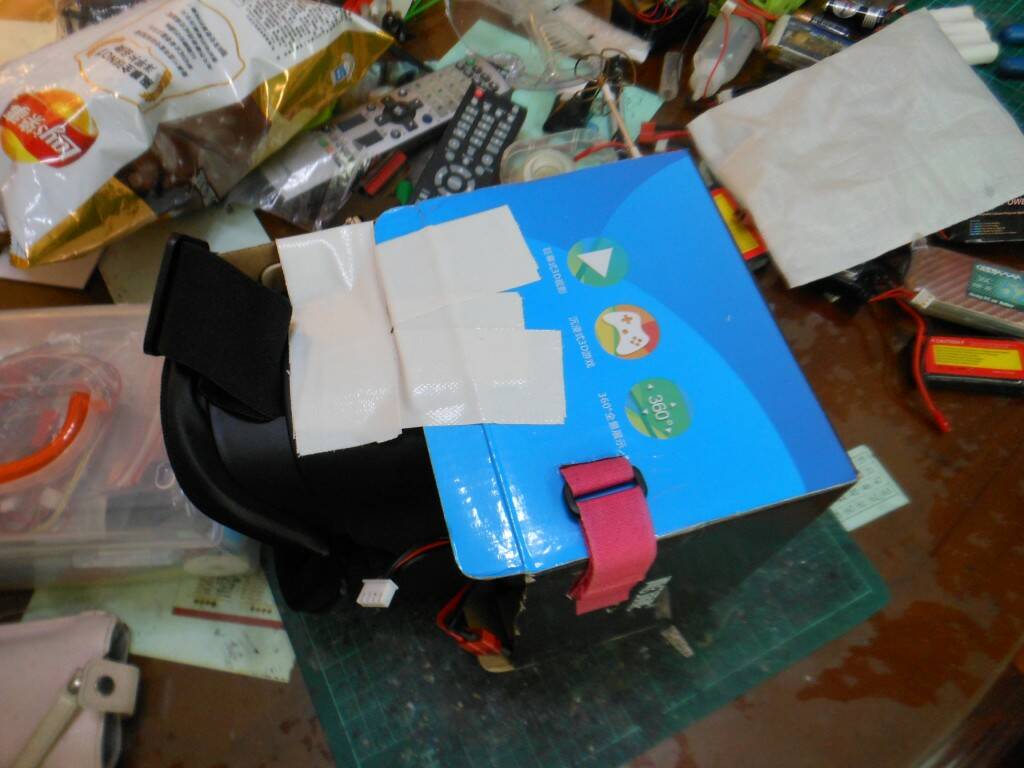

箱子下方比較大, 剛好可以放電池, 手也可以伸進去操作螢幕. 5.8G 接收用熱熔膠黏在背面, 然後開洞方便調整頻率. 右後方開的洞本來是用來放電池的, 後來覺得太重而且容易掉下來, 所以把電池移到前方.

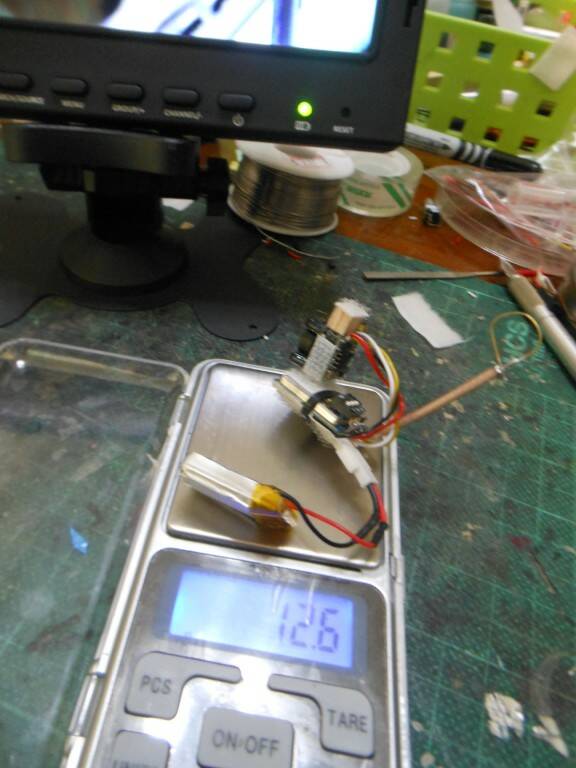

完成後, 配合微型ccd + 發射器(含電池僅 12.6), 效果發現非常好. DIY 就是爽!!
