qr x350pro 加裝 (窮人 OSD) 的問題？

asd780808 · 發表於 2015年2月10日 09:44 AM

士官長發表於 2015年2月10日 09:25 AM
1.把它給拆了，拆的過程記得照像免得裝不回去2.把要外接的線穿過背殼的孔，大概是中間的孔位，這樣裝上雲台 ...

還需要一條GND 這條沒拉可能畫面會覆蓋掉((自己加裝MINIM OSD心得))

士官長 · 發表於 2015年2月10日 12:57 PM

本帖最後由士官長於 2015年2月10日 12:59 PM 編輯

用這種Osd不用接地線，也可以

MF10 · 發表於 2015年2月10日 05:21 PM

我拆開了 ilook+ 是這樣的，鏡頭電子板不是焊線而是用6針白插。

士官長 · 發表於 2015年2月10日 06:54 PM

本帖最後由士官長於 2015年2月10日 08:51 PM 編輯

看樣子是有改版過，手上沒這個東西好拆，看焊點自己試試吧！試完記得來分享一下。

asd780808 · 發表於 2015年2月13日 10:17 AM

本帖最後由 asd780808 於 2015年2月13日 10:22 AM 編輯

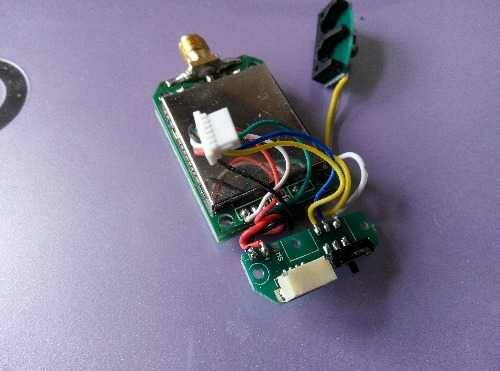

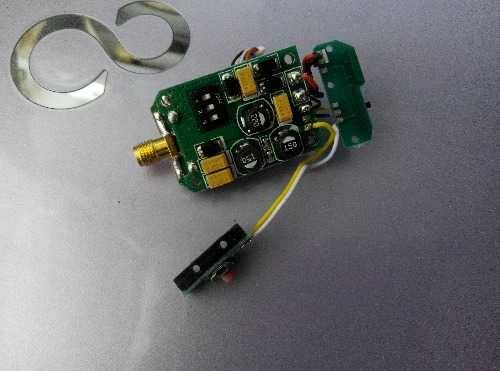

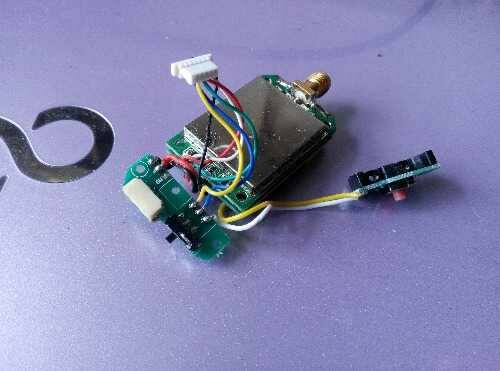

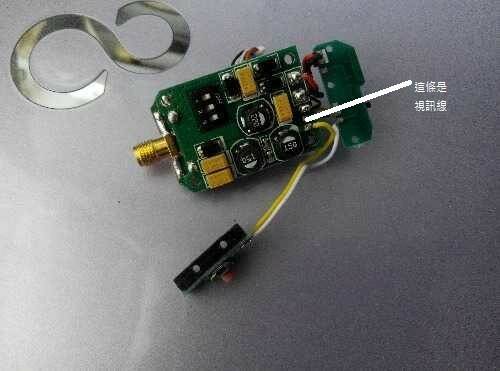

給你參考

另外ILOOK+有2種版本有些是"直焊"的有的是"排線插槽"的

大大的是拿到排線插槽比較好拆解
我的則是直焊版所以沒辦把單獨拿出TX5803...要拿還要東拆西拆

asd780808 · 發表於 2015年2月13日 10:24 AM

士官長發表於 2015年2月9日 11:30 PM
像這樣子接，把相機鏡頭那條接in另一條接out，線要選軟一點的。

大大有測試過這台極限幾KM嗎?
