qr x350pro 加裝 (窮人 OSD) 的問題？

MF10

我手頭上有隻窮人osd (買番嚟有埋GPS 果隻)，唔知點駁，你可唔可以詳細講解吓呀？(圖文並茂就最好)。

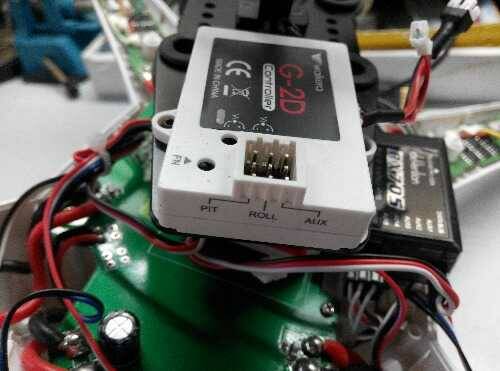

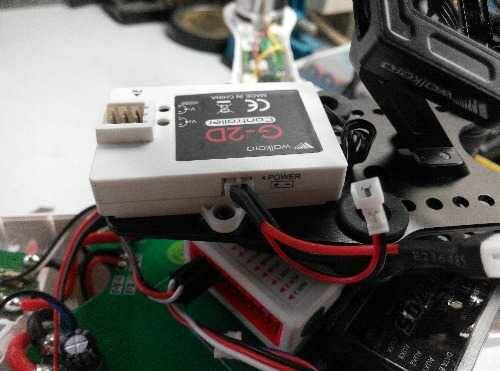

隻機嘅飛控係 devo m ,接收 rx705, G -2D gimbal ,Ilook+camera.
Thanks!

traveler-ed

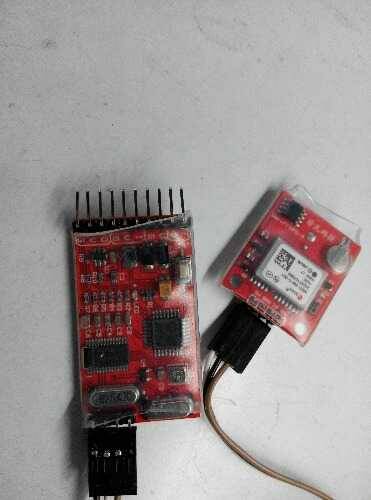

用這組不需要拆機身，用Mini OSD才要拆飛控焊線出來，這組是內建氣壓計跟GPS模組，不需要透過飛控取得資訊...
一般是鏡頭訊號接到I的插PIN，那是訊號輸入端，O接到圖傳發射器，這樣就可以了，當然要給他一組12V電源，不過用7.4V也能用，算是很簡單使用。

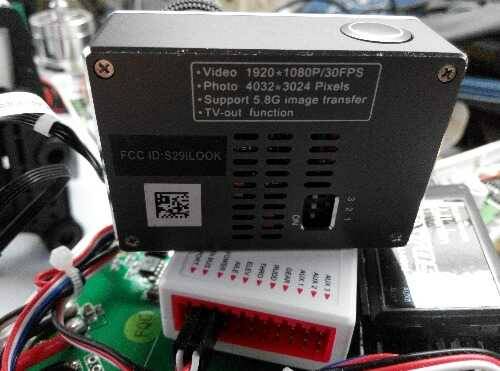

I-LOOK是內建5.8G發射器，如果你要用的話，是拆I-LOOK把他的影像訊線拉出來接到I，再把O拉到I-LOOK的發射....會麻煩的多...

士官長

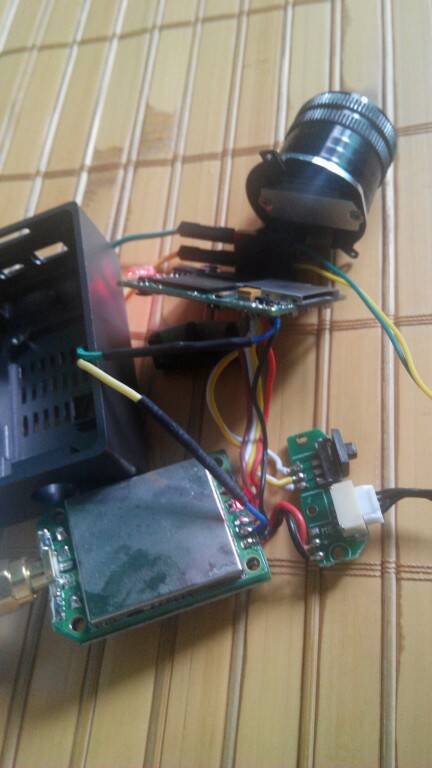

像這樣子接，把相機鏡頭那條接in另一條接out，線要選軟一點的。

MF10

士官長 發表於 2015年2月9日 11:30 PM
像這樣子接，把相機鏡頭那條接in另一條接out，線要選軟一點的。

唔好意思，睇得唔太清楚係要點駁，睇落去好似要 cut 線再駁落其他線上喎。你可唔可以影張較清晰嘅相，同埋講吓駁完線後，怎樣插落 osd什麼插位？
萬分感謝!!!

MF10

traveler-ed 發表於 2015年2月9日 10:56 PM
用這組不需要拆機身，用Mini OSD才要拆飛控焊線出來，這組是內建氣壓計跟GPS模組，不需要透過飛控取得資訊. ...

鏡頭訊號是鏡頭那條線接駁去 osd,圖傳用那條線接駁？
你可以 send 張相睇吓？
Thanks!

士官長

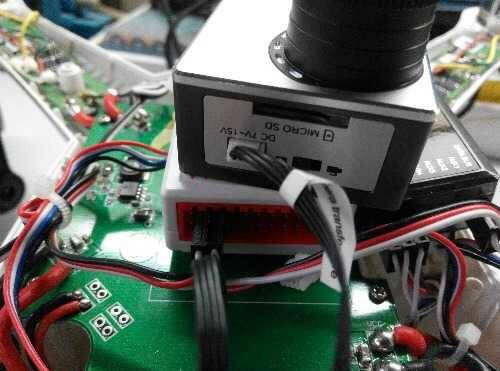

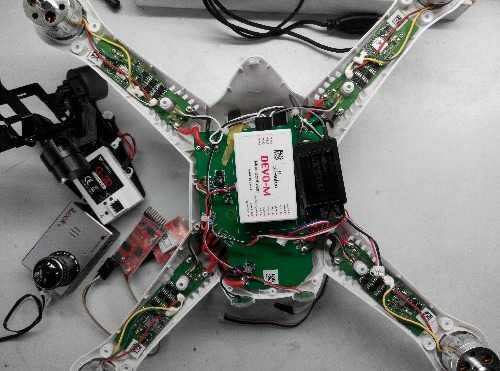

1.把它給拆了，拆的過程記得照像免得裝不回去2.把要外接的線穿過背殼的孔，大概是中間的孔位，這樣裝上雲台才不會壓到線。3.把藍色的線從中間剪斷！4.像照片中的接法把它們給接起來鏡頭的部份就是綠色線（I)，圖傳的部份就是是黃色線(O)，接好要記得照像或是自己做個記號免得等等忘記！5.把它們裝起來，天線也要裝，綠色線接在Osd的(I)，黃色線接在Osd的（O)不要接錯！不要接錯！不要接錯！6.有人會問阿我沒綠色跟黃色的線怎麼辦！我是用壞的9克伺服器的線來用的，給大家參考一下！
