長滯空六軸(Y6)組裝/槳效/測試...

hiewen

kris000 發表於 2015年3月17日 02:38 AM
我只要把目前這台組裝好的Y6,拍下正/側視圖及細部照片並標上尺寸就可以了嗎?大大是否跟CNC也有熟? 還是可 ...

你的想法太好了，让我们共同来完成这个小机架，我向你推荐一个重量都超轻的套装 miniAPM, mini 4 in 1ESCs, miniPower, M8N GPS, micro minimOSD  http://www.readytoflyquads.com/minireadytoflyer-2-6-v3-1  你可以看下 。

至于那个脚架，我其实已经想到办法来固定了，我可以开个 M3螺母的孔 把 M3的螺母放在脚架上，用 螺丝来固定。设计这个机架，首先要想好 轴距 的大小和中心版的大小，至于中心版的偷轻，我可以做的很好。尽量用抽芯铆钉来固定，螺丝在这种小机架上也显得很重。

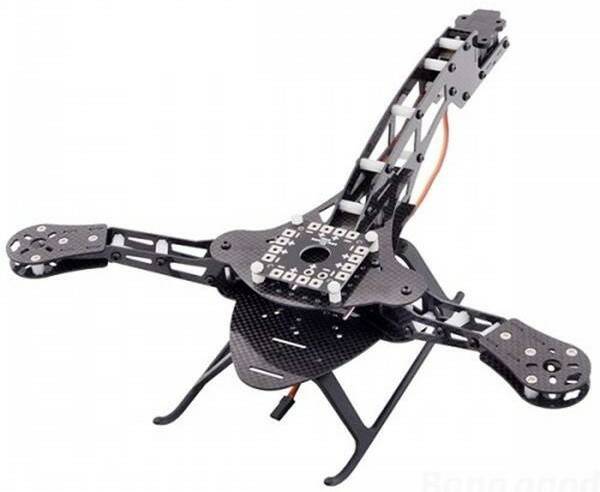

全部用 碳纤维版来做不知合适不？像图上这种。

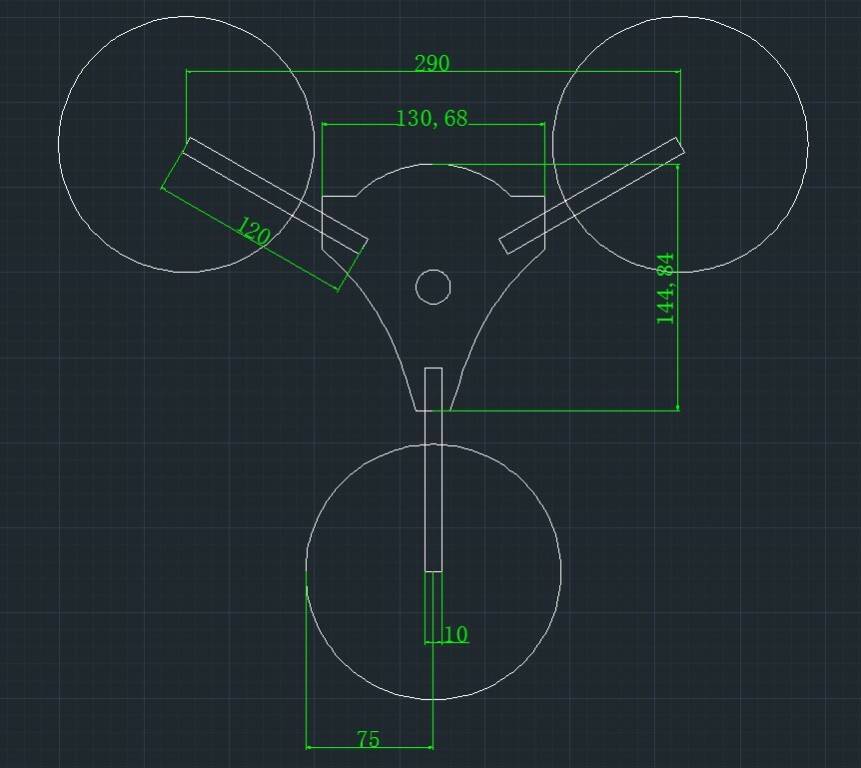

大概轮廓是这样的，你看下比例协调不？

电机座 是根据你提供的电机画的。这个电机座不影响散热。四个散热孔都挖开了。这个电机座如果用1.5MM 的碳纤维板子刻 估计重量在2克左右。

kris000

hiewen 發表於 2015年3月17日 10:02 AM
你的想法太好了，让我们共同来完成这个小机架，我向你推荐一个重量都超轻的套装 miniAPM, mini 4 in 1ESCs ...

4合1電調不夠用(Y6要6合1),我習慣刷Blheli,所以可能用小電調6顆,電調要放在那個位置還沒想到(或許中心板內層).

MiniAPM我之前買2顆都一樣的問題(二極體規格搞錯+氣壓計電路上的零件也搞錯規格),不知現在買的是否正常! 過陣子會有Mini Pixhawk出來,或許用Mini Pixhawk會比較好.

突然想到...腳架不能用片狀插入的,因為那個地方是折收機臂的地方,必須淨空.
小機子折收後可置入小鋁箱,鋁箱翻開是圖傳螢幕及圖傳接收.




這陣子也調了很多Y6,我發現機臂用片狀組合的都有問題...感度拉不高,機子不夠穩,高度也定不好,在風中表現差,且手感不好捉.
四軸就比較簡單,隨便機架都可以,而Y6很挑機架,機身一定要非常結實,不能有彈性及虛位.




大大畫的比例是對的,差不多就是這樣.

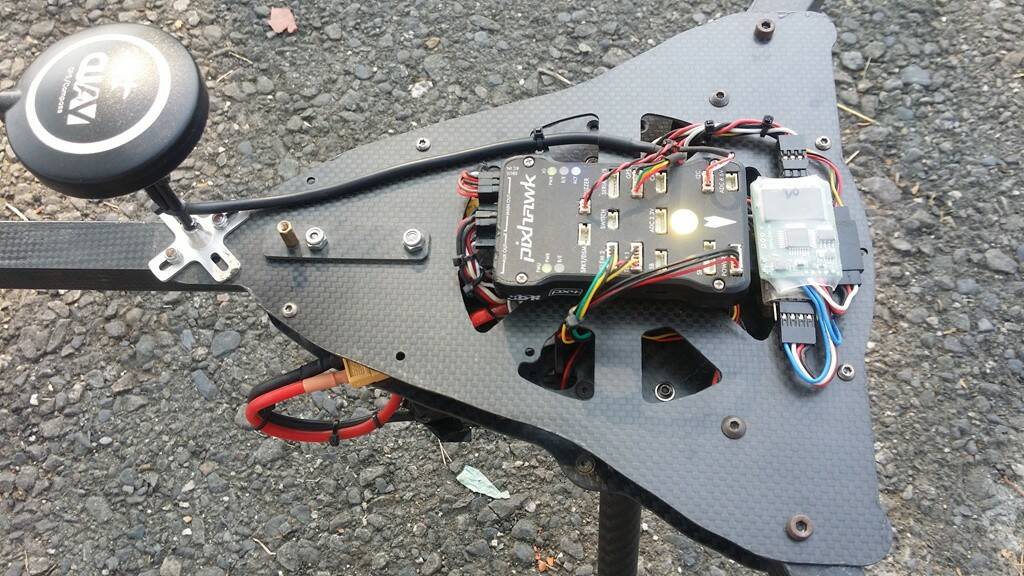

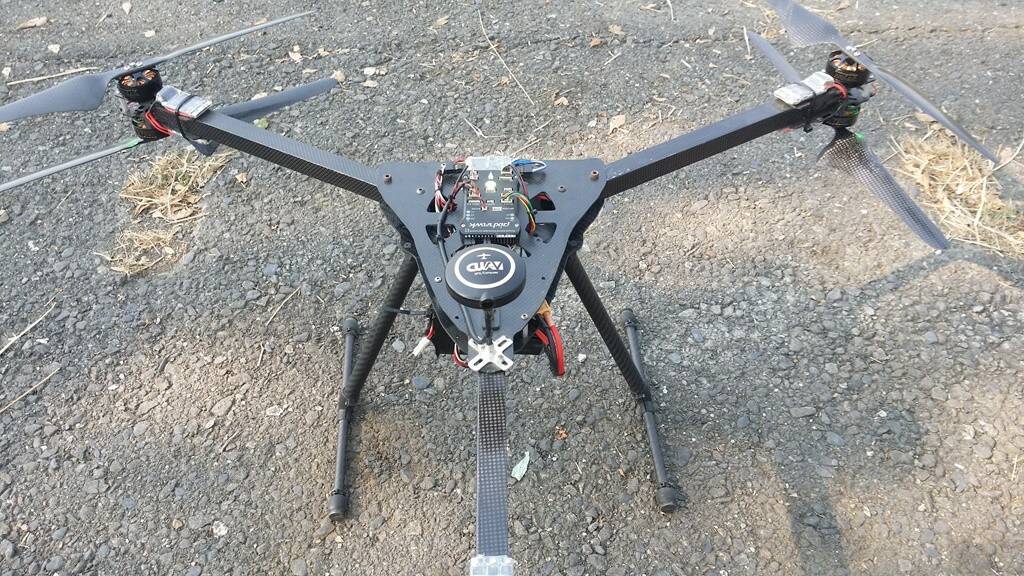

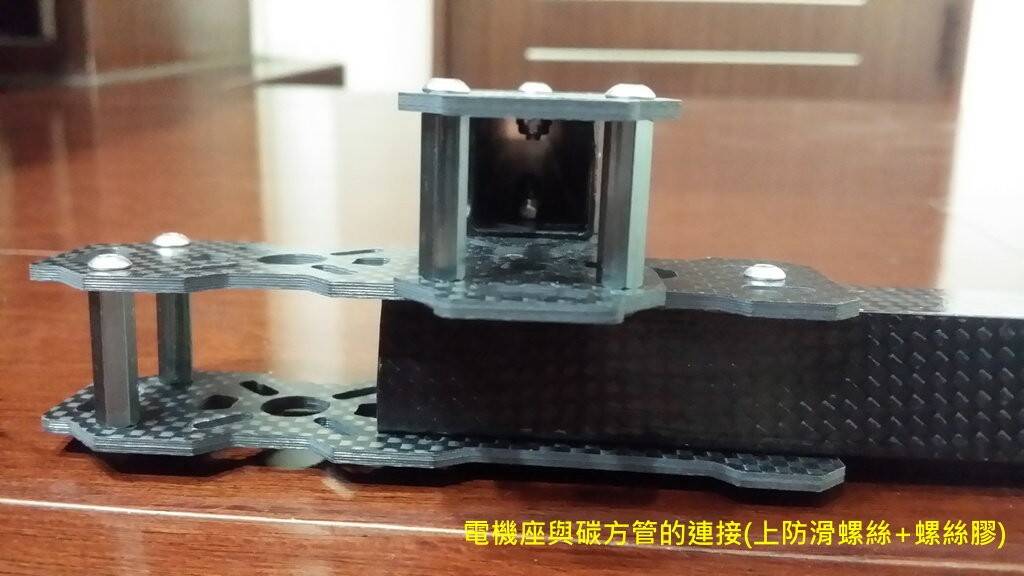

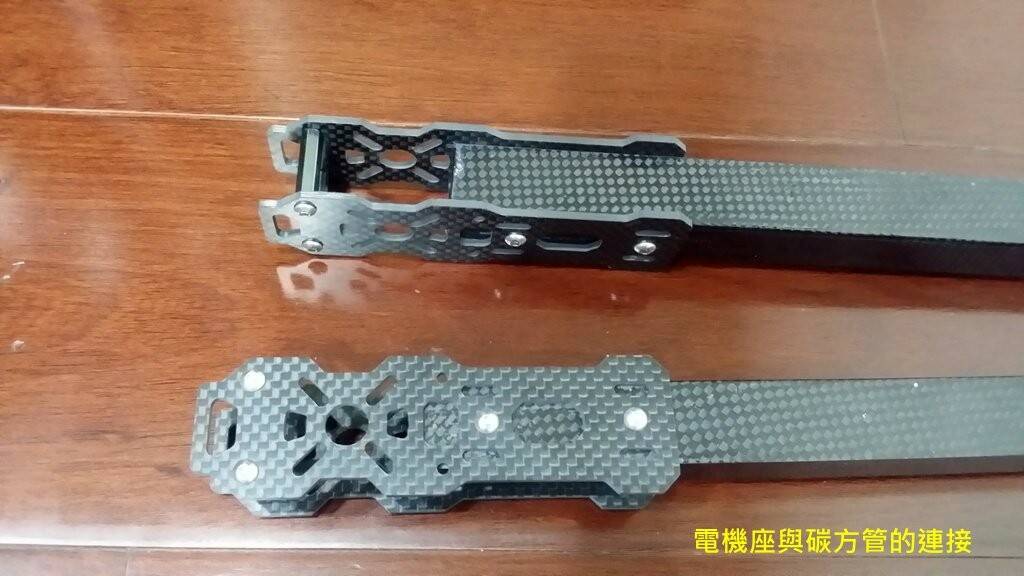

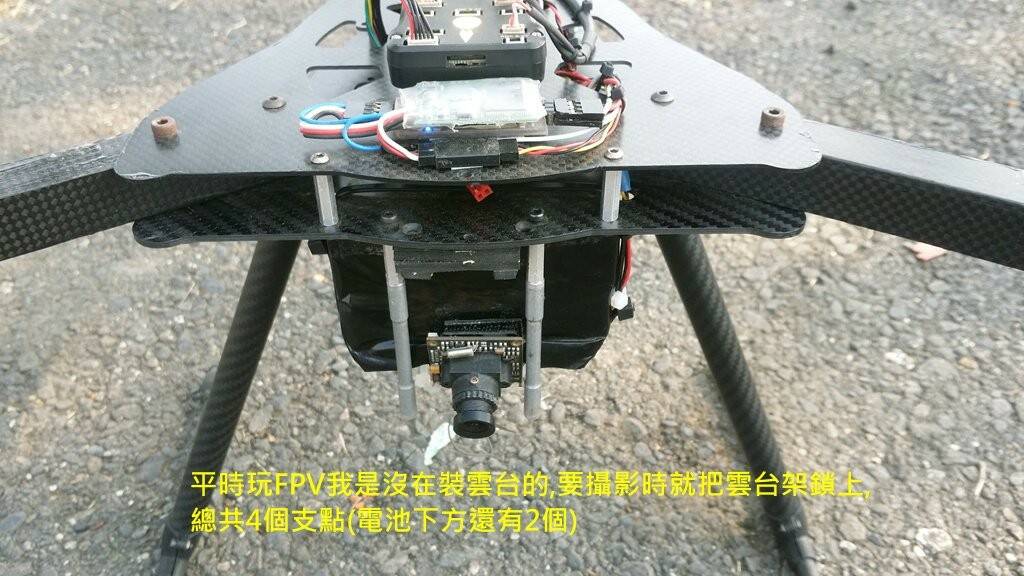

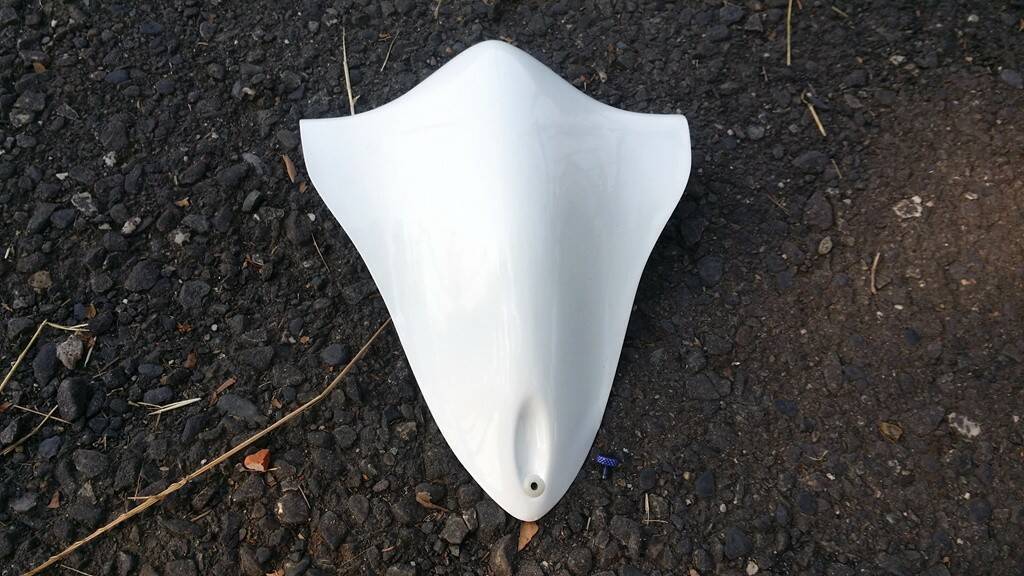

底下是我機子的圖片.

minlen

kris000 發表於 2015年3月18日 01:29 AM
4合1電調不夠用(Y6要6合1),我習慣刷Blheli,所以可能用小電調6顆,電調要放在那個位置還沒想到(或許中心板內 ...

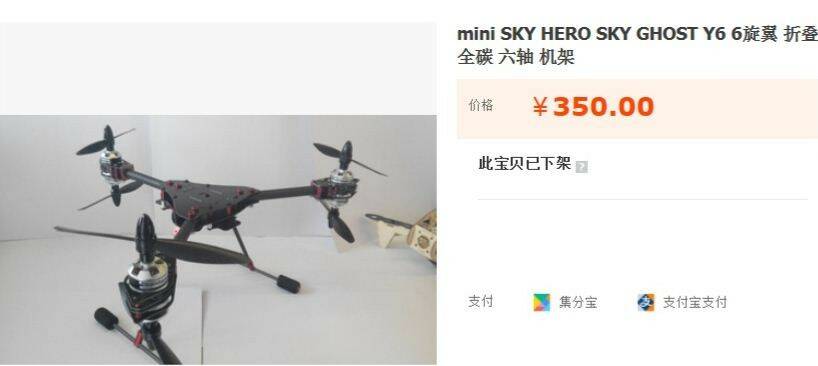

K大，看你們在搞小Y6，讓我想到之前想入手的350軸距仿真板skyhero縮小板Y6，可惜下架了~~

kris000

minlen 發表於 2015年3月18日 05:29 PM
K大，看你們在搞小Y6，讓我想到之前想入手的350軸距仿真板skyhero縮小板Y6，可惜下架了~~

...

不知是什麼原因下架!

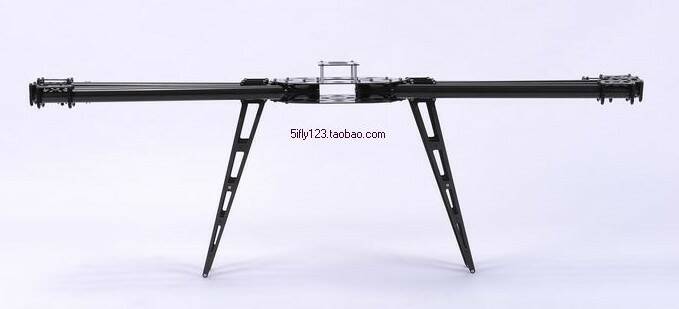

我們可以參考他的腳架結構,這樣也蠻好看的.
我是比較喜歡方管,如果用圓管需要鋁件塞入管內,否則迫緊時接觸面不夠,重量也會增加不少.

hiewen

kris000 發表於 2015年3月18日 09:20 PM
不知是什麼原因下架!

我們可以參考他的腳架結構,這樣也蠻好看的.

你确定一下电调 GPS 飞控 电池挂载和脚架安装位置，和尺寸。我都把这些给你画上。既然是定制 刻出来你就不必手工钻孔了。还有你那个XT60的固定架 两个螺丝的中心距是多少。

hiewen

脚架设计成这样可否，用三片 固定在三个 机壁上。
