長滯空六軸(Y6)組裝/槳效/測試...

@123456789

kris000 發表於 2015年3月10日 12:57 AM
這樣明白了嗎?
沒有要拆電機,只是檢查看看螺絲是否鬆脫,如果鬆脫就轉出來上螺絲膠再鎖回去而已.
Y6只有上 ...

感谢K大。。。还没注意过那边有螺丝。。。

hiewen

kris000 發表於 2015年3月5日 10:13 PM
實在很想把手中這台依比例縮小1/3,搞一台"類"SkyHero 260-Y6,電池用2S3P 18650BD,小機子中算承載大的,而 ...

K大，你的分享给我很多帮助，我可以帮助你实现按比例缩小1/3。只需要把 中心版正视照片，和相关尺寸告诉我。我帮你画个图，到时候你刻套中心版就行。

kris000

hiewen 發表於 2015年3月16日 10:33 PM
K大，你的分享给我很多帮助，我可以帮助你实现按比例缩小1/3。只需要把 中心版正视照片，和相关尺寸告诉 ...

謝謝大大,
這邊飛友剛訂了一台Y6(還沒到貨),如果我把他的兩片中心板用掃瞄器掃成BMP檔是否可以?
這樣上面所有孔都有了,再按比例縮成1/3繪製CNC用的檔,我再拿給CNC的人做出中心板.


我的想法是這樣...
腳架類似圖1(碳片插在兩片中心板之間).

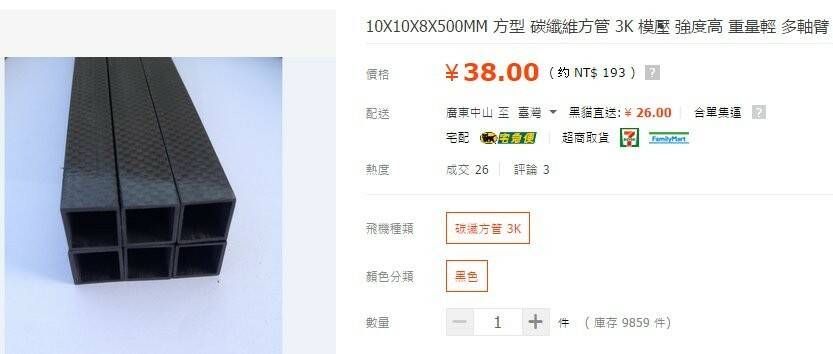

機臂用圖2的10mm碳方管.

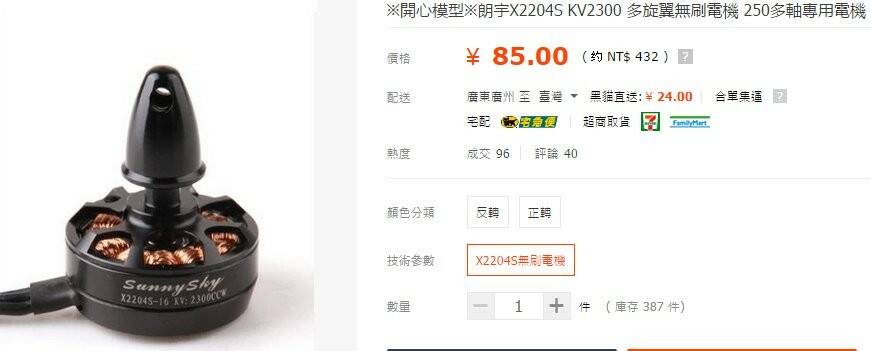

電機如圖3(X2204S 正轉的6顆),上層電機直接鎖在碳方管上,下層電機先鎖在一片碳片上再鎖到碳方管.

電調還沒決定(因空間有限,要考慮一下),頭罩也還沒想到怎麼做.

hiewen

kris000 發表於 2015年3月17日 12:01 AM
謝謝大大,
這邊飛友剛訂了一台Y6(還沒到貨),如果我把他的兩片中心板用掃瞄器掃成BMP檔是否可以?
這樣上面 ...

其实你只需要拍个正视照片就行，这个图不是缩小的 而是 从新设计的，根据现在的机壁，和脚架，总之你能想到的都可以画上去，你也可以手工画个草图，我就按照你的草图画好。

hiewen

kris000 發表於 2015年3月17日 12:01 AM
謝謝大大,
這邊飛友剛訂了一台Y6(還沒到貨),如果我把他的兩片中心板用掃瞄器掃成BMP檔是否可以?
這樣上面 ...

1.腳架類似圖1(碳片插在兩片中心板之間).   这个没有问题。只是不知道你如何固定。插进去是会掉出来的。
2.機臂用圖2的10mm碳方管.   这个没有问题。
3.電機如圖3(X2204S 正轉的6顆),  电机座 我会给你画个电机座 最简单最轻便的固定方法就是用抽芯铆钉把 电机座固定在10MM 的方管上。上下固定两片。末端用个铝柱支撑。
4.有什么想法，你尽量用图片，或者文字描述清楚。我相信一定会达到你满意的。

kris000

hiewen 發表於 2015年3月17日 01:01 AM
1.腳架類似圖1(碳片插在兩片中心板之間).   这个没有问题。只是不知道你如何固定。插进去是会掉出来的。
2 ...

我只要把目前這台組裝好的Y6,拍下正/側視圖及細部照片並標上尺寸就可以了嗎?大大是否跟CNC也有熟? 還是可以這樣進行...

這邊飛場的飛友(加上我)總共需要5台這種迷你Y6機架,玩穿越用的,電機到電機距為290mm(6寸槳).
我們先在此討論出一個結果,確定圖紙及分擔費用,我再打款請大大處理加工的部份,不知這樣可行嗎?
如果孔都事先鑽好,那我們只要螺絲鎖一鎖就可以了.


腳架我覺得不要太堅固,重摔時應該讓它斷裂(輕摔則有彈性),感覺片狀的應該是可以,怎麼固定...要想一下.


我規劃(想像)的是這樣...
機架:SkyHero外型的縮小版,簡潔+美觀+輕量.
動力:X2204S 2300KV配6寸槳,總重180g
電調:3S 12A,總重50g
電池:18650BD 3200mAh 3S2P(3S 6400mAh),總重290g(含插頭)
飛控:Mini APM(或Mini Pixhawk)+GPS+圖傳+OSD+Sony700線攝像頭,總重100g


如果我計算的沒錯,需要140W左右的電力,大約25分鐘滯空時間.
