OSD Power 問題一問

anson.l

供電右邊(22.2V)才會有飛控數據(包括電壓)
供電左邊(11.1V)才會有攝影機的畫面
再來就看哪一邊不顯示來抓錯

barryhuang621

我現在是可以看到camera的畫面，但是沒有疊加的數據，但是OSD上面兩個LED都亮紅燈。我應該要量量看OSD右邊的5V有沒有進去嗎?

另外APM 的Telem port要特別設定才會動作嗎?我曾經看的到疊加畫面但是好像是刷過FW還是字型後就不見了。有啥要注意的嗎?

barryhuang621

另外我看OSD的說明如果OSD上有兩個地方的焊點short的話OSD左邊可以不接12V，但是那個說明是camera有給電，不過我的是TX有給電，這樣是一樣的情況嗎?我該把OSD左邊的12V拉掉嗎?我的TX是用Boscam的2000mW那顆，所以電源是要另外給的。所以電源才會下在TX端，只是camera端看起來透過OSD可以給過去power,或是一般我沒接OSD TX的訊號線 黃紅黑跟Camera對接也可以動作。

kris000

其實以上都對...在此把MinimOSD可能遇到的一些問題分享一下.

關於供電問題...
  官方最初的版本是分開供電.
視頻疊加IC(max7456)發熱大秏電兇,所以由12V經簡單降壓給7456吃.
而Atmega 328則由APM的5V來供應.



  經過大陸那邊幾次修改後,已經不是這樣,所以要看板子...
有些板子是12V供應直接給兩者供電(這種情況APM的VCC不要接).
有些板子則由5V端供應給兩者,所以12V只是bypass給攝影機而已,不接也會疊加.
有些則維持原狀(但有焊點可自己選擇供電方式).




關於固件問題...
Firmware又有分3DR官方及MinimOSD Extra兩種版本.
如果使用3DR版本,當不接數傳時APM的RX必須接到MinimOSD的TX才有疊加資訊.
若是使用Extra版本,則不論有沒有接數傳,MinimOSD的TX都是不接的(接了也沒用),必須進入Mission Planner按一下OSD致能的link(或是把SR?_為首的參數打開),這樣才有疊加資訊.
如果是Pixhawk則要自己去改SR?_為首的參數,因為Pixhawk有2個數傳口,接第1個就是對應SR1_,接第2個就是對應SR2_,如果這些廣播串流率參數看不懂,就把0的設為1.
兩者的差異為3DR是主動要求資訊(經由TX->APM RX來要求),而Extra則完全背動(必須APM自己廣播出來).




關於字形問題...
字形(CharSet)又跟版本有關係,兩者必須匹配,否則畫面亂碼(怪符號).
但要注意...有些版本是無法刷字形的(例如我改過的HDOP及VOICE版本),如果使用這些版本要刷字形,必須先刷回舊版本把字形刷好再刷回我的版本.




關於Erase問題...
某些情況下EEPROM(存的參數)超過範圍,導致出錯或MinimOSD再也無法運作.
此時要先接到arduino上傳Clear EEPROM的範例,重新通電後所有值會歸零,此時再重刷CharSet及Firmware即可恢復.
如果是執行Config出錯(某個值超出範圍),則先關閉警告視窗,把panel及config值恢復再按Write也可以解決.


關於bootloader問題...
如果無法刷Firmware,則可能是bootloader掉了,必須重刷bootloader.
要自備一支USBAsp並接到arduino重刷.
詳細的圖解步驟我之前po過(一時找不到),搜尋網路文章也會有,方法都一樣.

barryhuang621

kris000 發表於 2014年12月28日 09:48 PM
其實以上都對...在此把MinimOSD可能遇到的一些問題分享一下.

關於供電問題...

1. 有關供電問題:

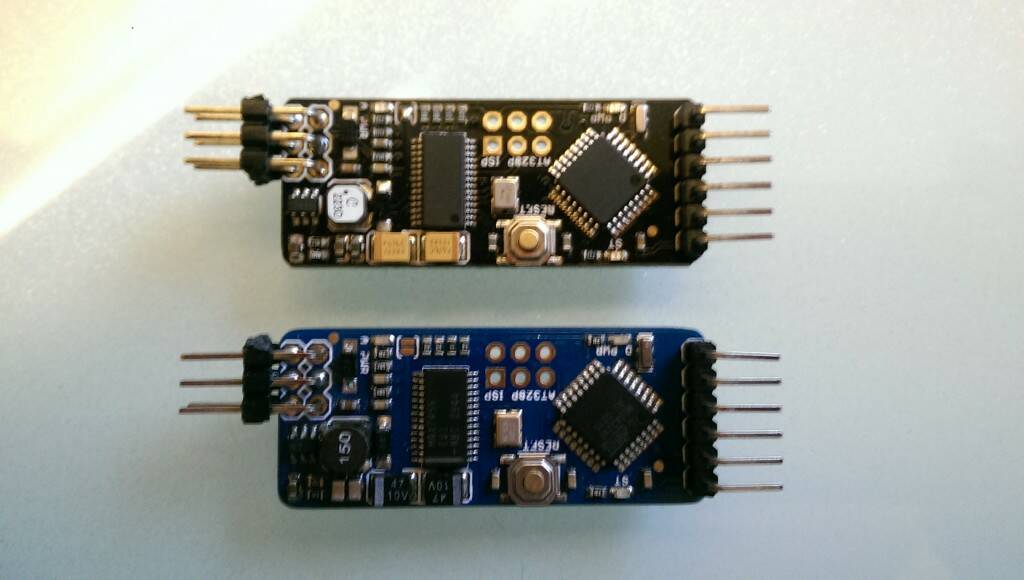

我剛好買過兩張MinimOSD，如圖，上面那張(黑色PCB)兩邊各有一個焊點已經short，通電的時候會看到兩個紅色LED都亮，另一張不知道是不是死了只有一個燈是亮的。 黑色PCB的現在接上去就是可以看到Camera畫面的那張。要如何知道這片是不是12V給兩邊吃呢? 如果這是12V給兩邊吃，另一邊5V也上電會不會把OSD給搞死了呀?

2. 3DR官方的指的是"MinimOSD_20.hex"這版嗎?我看其他的2.2 , 2.3 2.4好像都是extra的。其實我第一次看到疊加畫面就是進APM planner點那個button，但是就是因為看到的字有點亂碼所以去刷了FW還是CharSet就再也看不到疊加畫面了。

3. K大說道CharSet的問題可以先刷回舊版，把字形刷好再刷回來表示說可以用舊版裡面的mcm， 之後再刷新版的FW囉?意思是這樣嗎? 可否分享一下您用的charset 與 FW 版本。

4. Erase 的問題，小弟我沒有USBAsp 我用的是arduino nano V3 是否可以透過案reset button後去執行的方式最到跑 EEPROM clear的那個範例? 我試過幾次都失敗不知道是否是按的時間點不對，我是先按了reset後很快的按upload

5. Bootloader 一樣可以透過nano V3 做到嬤?


一次問了很多問題很感謝各位的幫忙。

barryhuang621

kris000 發表於 2014年12月28日 09:48 PM
其實以上都對...在此把MinimOSD可能遇到的一些問題分享一下.

關於供電問題...

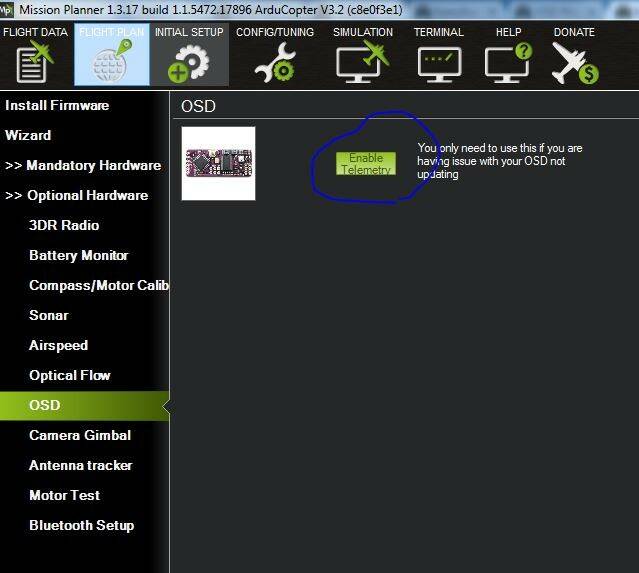

請問OSD致能Link指的是這個嗎


另外這是我目前APM裡面的param list 可以幫我檢查一下嗎?是否telem port 是有動作的?
