OSD Power 問題一問

barryhuang621 · 發表於 2014年12月28日 11:46 AM

各位前輩:

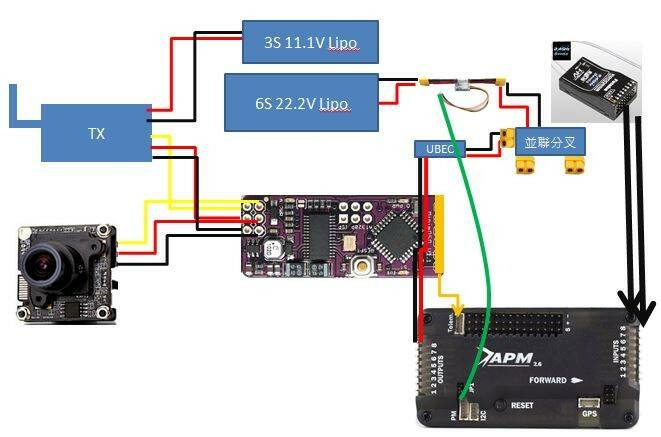

下圖是小弟的APM2.6的接線方式，昨天把MinimOSD接上去，雖然現在還有畫面出不來(不是沒有overlay是全黑)，但是有個問題想請問一下，因為我發現就算我的6S電池接到UBEC那一路沒有通，理論上APM沒有電源，但是我3S接進去TX然後TX到MinimOSD再透過MinimOSD的另一端5V進到APM2.6的Telem Port
也讓APM動起來了。但是我也是能知道他的燈開始閃爍，擔心6S的電也給上去後不知道會不會把APM給搞死了?

barryhuang621 · 發表於 2014年12月28日 11:53 AM

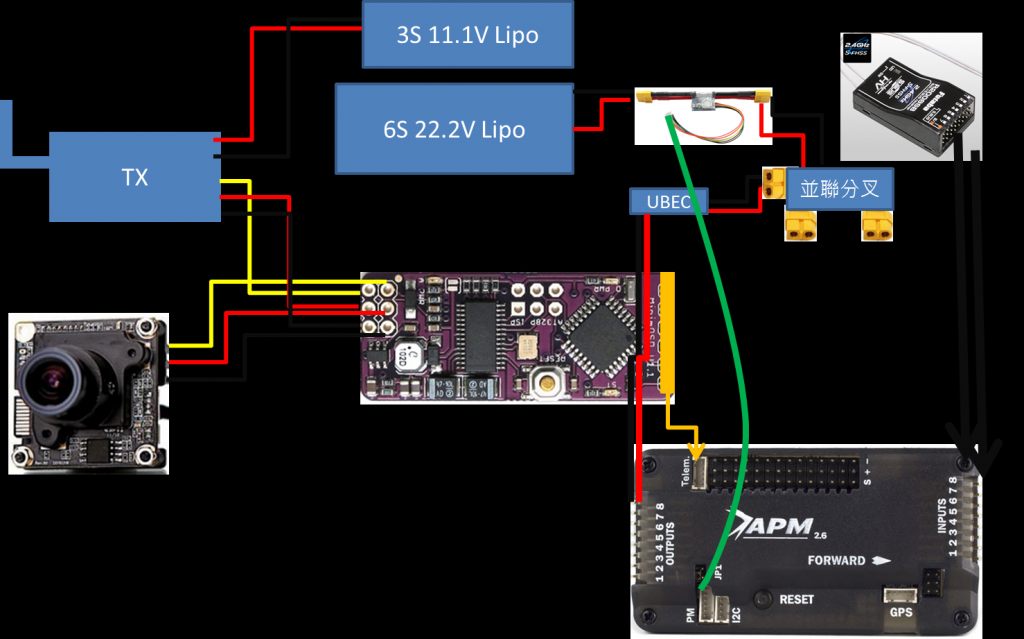

重新上傳圖

ecc8899 · 發表於 2014年12月28日 11:56 AM

有經過電源模組供電應該不用加bec

barryhuang621 · 發表於 2014年12月28日 12:21 PM

我的電源模組是不帶電的...

anson.l · 發表於 2014年12月28日 12:42 PM

本帖最後由 anson.l 於 2014年12月28日 12:48 PM 編輯

記得好像OSD是要兩邊都供電.只供攝影機這邊OSD是只有亮這邊的燈.供飛控那邊的電是只亮接飛控這邊的燈
只供圖傳這邊的電會是只有影像沒有疊加.必須要飛控那邊供電才會有數據的疊加

barryhuang621 · 發表於 2014年12月28日 12:50 PM

可能不是這樣，因為我是過沒有上22.2V那邊是有疊加的，但是沒有看到電池的電壓所以我才把22.2V接上去，就看到22.2V電池的數據，所以還蠻確定應該可以的
