H500 ilook+ 安裝osd施工

asd780808

我的接法是  osd 利用5v供電(APM供給他) 然後 視訊入跟出  只接訊號 沒有另外電源給他
ILOOK+ 他裡面那個發射 是5803 所以我是去查5803的線路圖去拉視訊線 這個 有測試過 只差發射 OSD 會顯示
但只要把ILOOK+視訊插入 OSD 馬上被洗掉 PAL NTSC 都一樣 但是 NTSC OSD 會突然閃出來又不見

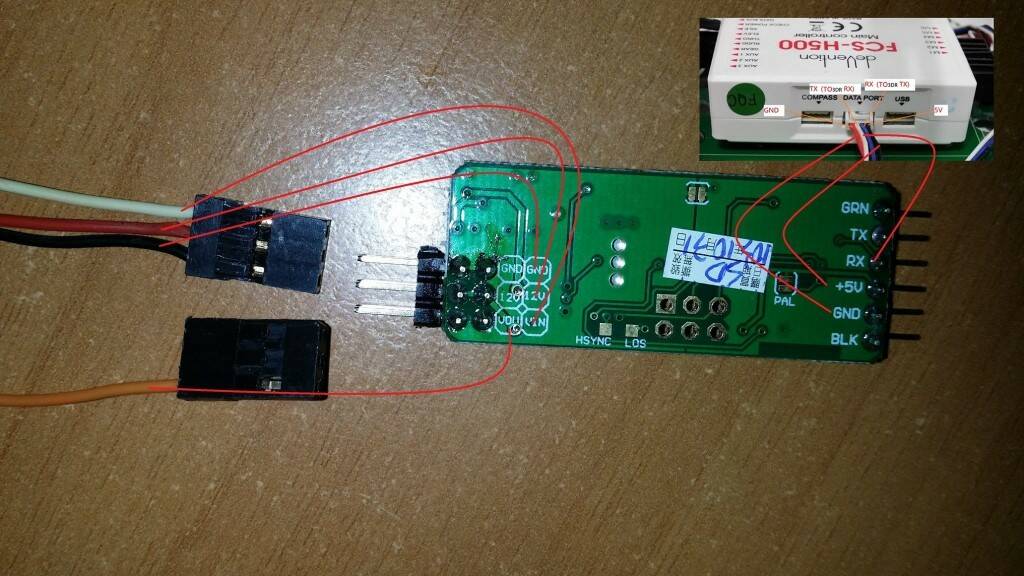

跟大大這張圖一樣 但是APM TX RX VCC GND 我都有拉出來 沒拉APM OSD 沒反應
就差在 那個接頭 沒有 VCC 跟 GND 線~
剛剛有去更新 新版 畫面都沒字體了~ 看起來舒適很多 可是OSD 死不出現
我在想是不是我ilook+不是這2種系統補充
始用sj4000正常顯示 所以拉出來是av線沒錯 但sj4000需要av跟GND連才會顯示

amony

asd780808 發表於 2014年12月12日 10:36 AM
我的接法是  osd 利用5v供電(APM供給他) 然後 視訊入跟出  只接訊號 沒有另外電源給他
ILOOK+ 他裡面那個發 ...

若是有將"那兩點"焊通，視訊那邊VCC不接當然是可以的，但是GND是不可免的喔！就差在GND這裡了。

asd780808

我在試試接一條gnd好了

asd780808

amony 發表於 2014年12月12日 08:55 PM
若是有將"那兩點"焊通，視訊那邊VCC不接當然是可以的，但是GND是不可免的喔！就差在GND這裡了。 ...

真的差這一條耶  成功了~~~~~我的ILOOK+也有OSD了  但是 ILOOK+好像是NTSC耶 不是PAL....

jf075

大大你好　想請教一下　ilook+ 加裝miniｏｓｄ　我目前都按照你ｐｏ的圖來接線　現在畫面沒出現　ｏｓｄ有出現　手邊沒有刷機線　但是有窮人ｏｓｄ可切換兩種格式NTSC與PAL 　拿來裝上　一樣沒畫面　有ｏｓｄ　不知道問題出在哪
