H500 ilook+ 安裝osd施工

[複製鏈接]
發表於 2014年11月8日 01:22 AM | 顯示全部樓層 |閱讀模式
本帖最後由 amony 於 2014年11月8日 01:59 AM 編輯

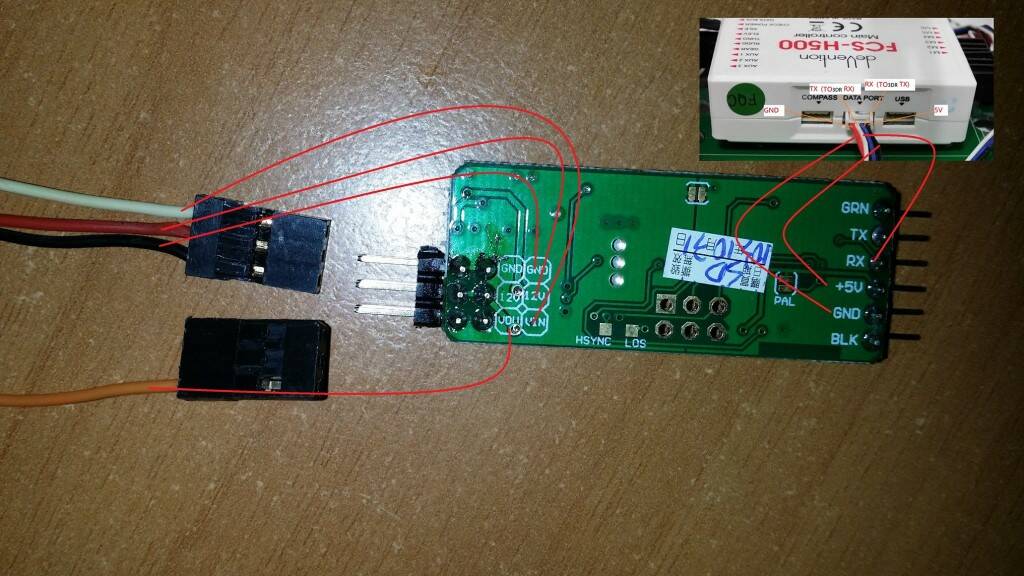

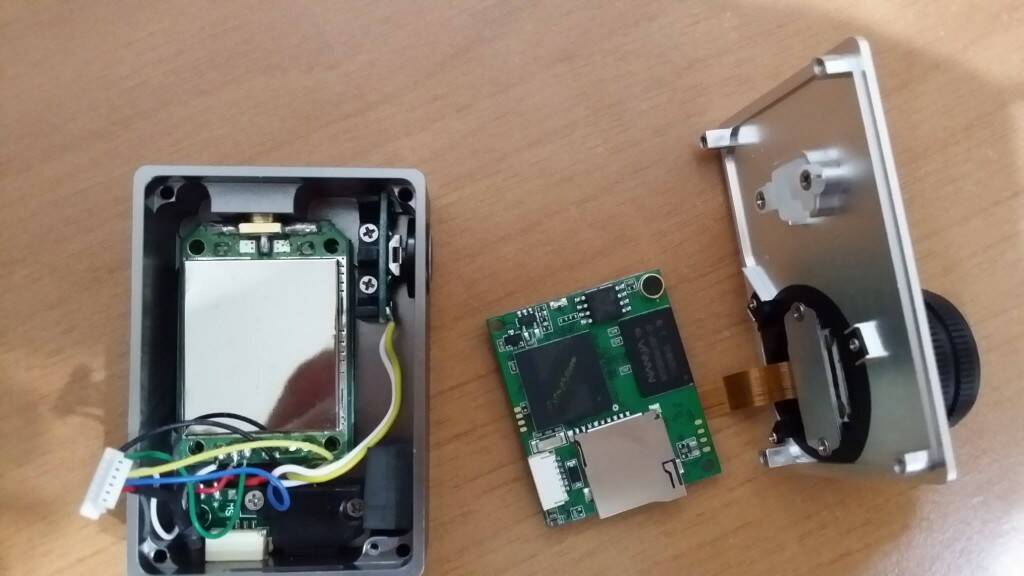

看圖片................................
10648932_842904385729706_4563184667118588164_o (1).jpg

點評

給星星: 5.0
給星星: 5
  發表於 2014年12月8日 12:37 PM
給星星: 5
  發表於 2014年11月13日 11:49 PM
給星星: 5
  發表於 2014年11月11日 05:56 AM
給星星: 5
  發表於 2014年11月8日 10:37 PM
給星星: 5
  發表於 2014年11月8日 03:55 PM




上一篇:測試雲台
下一篇:[分享]心滿意足ㄉ...3軸姿態!!
發表於 2014年11月8日 09:36 AM | 顯示全部樓層
本帖最後由 asd780808 於 2014年11月8日 09:44 AM 編輯

大大osd 已使用5v 為何還要接12v....看你的板子以短路 由 apm 5v供應了 在多一個12v 會燒掉吧?
想問大大你水平儀會動嗎? 少接一個TX耶....

點評

好強的眼力!以上的示範沒提到將兩邊短路,所以是以沒有短路的情況做示範,若短路確實只可選擇接12V那邊或5V那邊,不可兩邊同時通電需注意!  詳情 回復 發表於 2014年11月8日 10:07 AM
 樓主| 發表於 2014年11月8日 10:07 AM | 顯示全部樓層
本帖最後由 amony 於 2014年11月8日 10:27 AM 編輯
asd780808 發表於 2014年11月8日 09:36 AM
大大osd 已使用5v 為何還要接12v....看你的板子以短路 由 apm 5v供應了 在多一個12v 會燒掉吧?
想問大大你 ...

好強的眼力!以上的示範沒提到將兩邊短路,所以是以沒有短路的情況做示範,若短路確實只可選擇接12V那邊或5V那邊,不可兩邊同時通電需注意!
我試過接了TX沒有效用!並沒有將數據傳給OSD,如果沒用數傳地面端,OSD的數據都是空的。解決方法只需打開MP啟動OSD就可以了!不用接TX也不用數傳,OSD都可運作。


點評

我的QR x350 pro 可以改了 !!! ~~看到大大拉那條TV OUT 我知道哪一條了~  詳情 回復 發表於 2014年11月8日 01:56 PM
發表於 2014年11月8日 01:56 PM | 顯示全部樓層
amony 發表於 2014年11月8日 10:07 AM
好強的眼力!以上的示範沒提到將兩邊短路,所以是以沒有短路的情況做示範,若短路確實只可選擇接12V那邊或 ...

我的QR x350 pro 可以改了 !!! ~~看到大大拉那條TV OUT 我知道哪一條了~
 樓主| 發表於 2014年11月9日 10:47 PM 來自手機 | 顯示全部樓層
發表於 2014年11月10日 08:59 PM | 顯示全部樓層
請問哪裡有在討論i look+  OSD細部接線教學,可給新手看的那種 XD
