450無刷馬達3S改6S之最終回~

kuntan

macross 發表於 2014年8月27日 06:43 PM
請問什麼叫D型接法，跟改成Y型接法呢?

一般無刷馬達會有3組線圈

a組是1、4、7槽，a頭是1，a尾是7
b組是2、5、8槽，b頭是2，b尾是8
c組是3、6、9槽，c頭是3，c尾是9

D型接法:a尾b頭、b尾c頭、c尾a頭，共3 組線接電變

Y型接法:a頭、b頭、c頭，共3 條線接電變，a尾b尾c尾短路

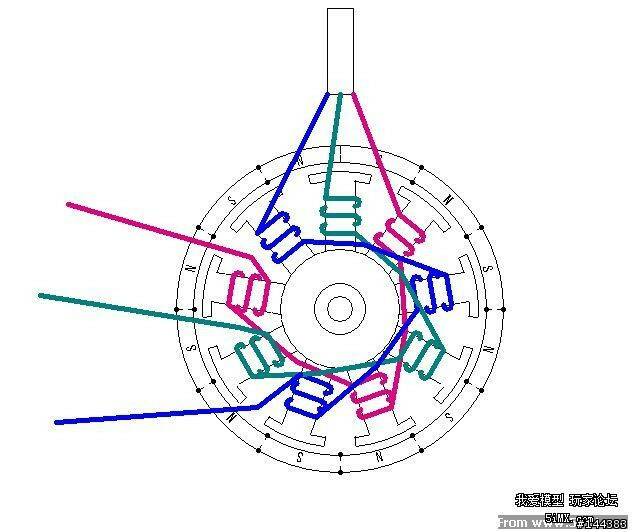

下圖這種就是Y型接法~


P.S:450馬達的出線方式不太一樣，請參考47樓~

macross

kuntan 發表於 2014年8月27日 06:54 PM
一般無刷馬達會有3組線圈

a組是1、4、7槽，a頭是1，a尾是7

大大真神人也   那好奇一下 換成這樣接的話  會有風險嗎?  ex 馬達壽命變短

張無忌

K大~~
真是暴力分子^^

kuntan

macross 發表於 2014年8月27日 07:30 PM
大大真神人也   那好奇一下 換成這樣接的話  會有風險嗎?  ex 馬達壽命變短
...

風險一定有~
光是改的過程就要很小心，因為漆包線不小心刮傷又跟外殼短路的話(絕緣破壞)，送電時就很有可能燒馬達，再者D接3S改成Y接送6S的話，扭力、轉速及電流都會增加(大約16%)，溫度當然也一定比較高，溫度高壽命當然會短一點，不過小弟個人覺得16%造成的變化應該還在容許範圍~

kuntan

張無忌 發表於 2014年8月27日 07:34 PM
K大~~
真是暴力分子^^

小弟抓不住啦~打死不承認是暴力份子~

taf3

kuntan 發表於 2014年8月27日 06:54 PM
一般無刷馬達會有3組線圈

a組是1、4、7槽，a頭是1，a尾是7

請問繞線圈數跟原本的3S一樣?

只要拆開尾做短路就好?
