Pixhawk飛控,裝機/調試...

kris000

pid27149 發表於 2016年3月8日 12:31 AM
我 12S 正打算這麼做耶...
主 BEC 走 50V 這邊供飛控跟 Servo
但副 BEC 打算用分壓頭偷 6S 的電出來 ...

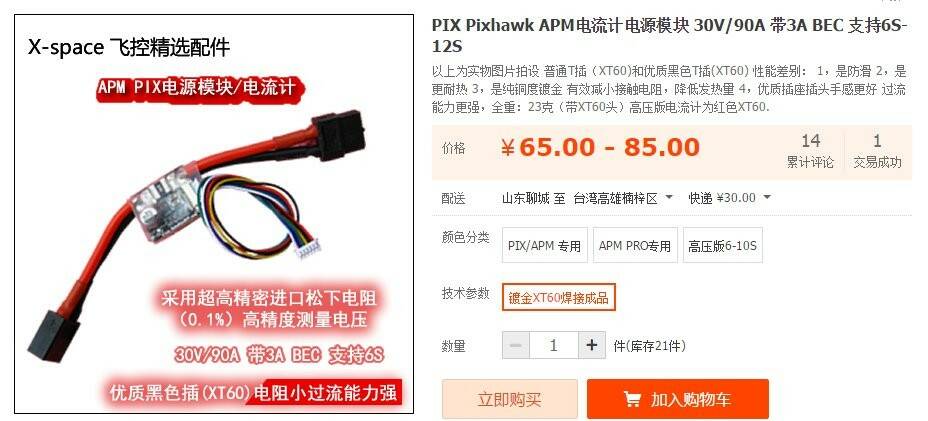

APM或Pixhawk的電源模組有HV版本(PM HV),最大支援12S,供應給飛控/GPS/接收/OSD這些.
其它設備可以買LM2596HV為基礎的BEC(NT$100左右),最大輸入60V,輸出調成12V接圖傳/LED/雲台及12V輸入的BEC(輸出5V給Gopro或舵機用).

pid27149

kris000 發表於 2016年3月8日 02:27 AM
APM或Pixhawk的電源模組有HV版本(PM HV),最大支援12S,供應給飛控/GPS/接收/OSD這些.
其它設備可以買LM259 ...

請問 K 大,是那種沒 5V 的還是有 5V 但能吃 HV 的?
前者有找到了,還在想要怎麼搞(焊點娘親的小啊)
後者...沒看到過,不知道是不會找還是找錯地方(淘)

副 BEC 的部份我再找找看,感謝

kris000

pid27149 發表於 2016年3月8日 08:58 AM
請問 K 大,是那種沒 5V 的還是有 5V 但能吃 HV 的?
前者有找到了,還在想要怎麼搞(焊點娘親的小啊)
後者.. ...

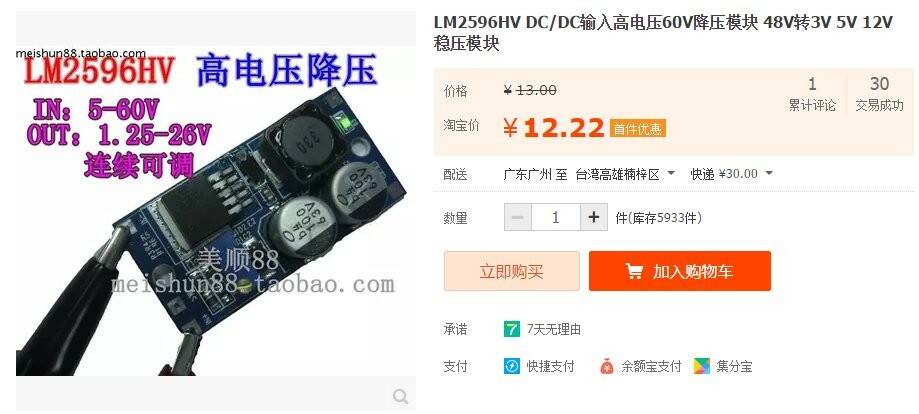

高壓BEC嗎? 搜尋"LM2596HV"就一堆囉!
不過這個才3A,多顆舵機會不夠用,如果怕的話...用我們直升機用的Super BEC(3S~14S) 10A~40A那種.

我現在也很怕焊點小,要用很大的放大鏡才有辦法動手

pid27149

kris000 發表於 2016年3月9日 12:00 AM
高壓BEC嗎? 搜尋"LM2596HV"就一堆囉!
不過這個才3A,多顆舵機會不夠用,如果怕的話...用我們直升機用的Super ...

感謝 K 大回覆
BEC 我有暸解了,我是找不到 PM HV... (有帶 5V的)
不然就是得掛兩層了...(PM +BEC)
然後,我原本是打算找顆大力士來帶舵機群跟飛控
高壓的 PM 我是有買到一顆舊型的,但它負極焊位不大
如果只是搭 GND 的話,一定要跟電變併嗎?還是只要搭地就好?
不然 10AWG 線要擠那麼小一塊焊盤...

LM2596HV 的話可以用來帶雲台那些週邊設備

kris000

pid27149 發表於 2016年3月9日 01:07 AM
感謝 K 大回覆
BEC 我有暸解了,我是找不到 PM HV...  (有帶 5V的)
不然就是得掛兩層了...(PM +BEC)

負極搭地即可.

12S用到10AWG這麼粗的線?

pid27149

kris000 發表於 2016年3月9日 02:07 AM
負極搭地即可.

12S用到10AWG這麼粗的線?

太感謝了,真的是不會找
啊電變上就 10AWG (卡斯特冰鳳凰120HV)
所以不想用也不行啊,拆了就沒保固了
