有關海波浪電池分壓頭的問題

my5s5658

pid27149 發表於 2014年3月10日 11:13 PM
我不知道您先前是怎麼動手的,基本上就是把空出去的那條往內移一格填上就好了

海波浪的平衡頭也不是標準莫 ...

當初我好像是三線一起往單一黑線靠。反之，一黑線往三線靠好像也無法量測電壓。大大意思是我買一新分壓頭，海波浪針腳也放不進去嗎？

pid27149

my5s5658 發表於 2014年3月10日 11:29 PM
當初我好像是三線一起往單一黑線靠。大大意思是我買一新分壓頭，海波浪針腳也放不進去嗎？
...

是的,海波浪的頭比常見的 2.5 pitch 莫式頭長一點(型式不同)
所以就算你買了莫式母座回來,還得把頭剪掉重壓,大工程
(因為一次只能動一條,蠻"厚工"的,不然短路就精采了)

pid27149

my5s5658 發表於 2014年3月10日 11:07 PM
不知大大我的跳法正確嗎？感謝。

太久沒搞海浪電池了,有些記錯

基本上就是往負極(獨立出去那條)靠攏就可以了,然後我是把背勾削掉
這樣就可以通用於大多數的充電機.

my5s5658

pid27149 發表於 2014年3月10日 11:41 PM
太久沒搞海浪電池了,有些記錯

基本上就是往負極(獨立出去那條)靠攏就可以了,然後我是把背勾削掉

感謝大大不厭其煩的解說。祝您飛行愉快。再次感謝。

wwy

其實大家如果了解分壓充電器跟電池是如何連接, 如何運作, 你就可以知道如何修改.

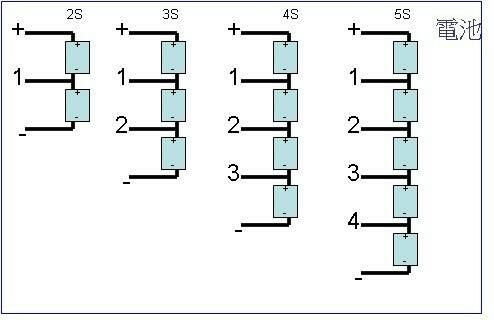

我畫個圖解釋一下, 大家應該就了解了.

1. 電池的 "+","-"是接 XT60 接頭
2. 電池的分壓接頭是接 "+","1","-" (2S), "+","1","2","-"(3S)......餘此類推
3. 由圖就可以知道, 2S 電池, "+"對"1" 跟 "1"對"-"都是3.7V, "+"對"-"是 3.7X2=7.4V
    同理 3S 電池, "+"對"1" ,"1"對"2" 跟 "2" 對 "-" 都是3.7V, "+"對"-"是 3.7X3=11.1V
4. 如果把電池接到分壓板, 2S 就是 "+" 接 "B", "1"接"A","-"接"GND
    3S 就是 "+"接"C", "1"接"B","2"接"A","-"接"GND"
4. 以2S 為例,分壓充電就是 "+", "-"兩端加比 7.4V 大的電壓充電, 但是充電的過程, 同時監控"B""A"之間和"A""GND"之間, 讓它們平衡,也就是每個CELL 都是相同電壓.

從上面的圖,接線,如果下次買電池回來, 不管是幾S,接頭是幾PIN,只要量一下電壓, 對照一下分壓板, 就可以把分壓接頭改成正確的接法. 不用管 3S 電池是配4S接頭, 或是2S配5S接頭.也不用擔心充電有問題了

my5s5658

非常感謝大大的解說！又為何Desire分壓線是三紅一黑與海波浪的三黑一紅有別？以3S為例是否接GND只要是負電，C接正電，介於GND與C中的線紅與黑不代表正負電。所以各家電池的線才五顏六色呢？感謝。
