RC 救援鴨制作分享 (己+影片)

f6f

啟動水砲開關制作

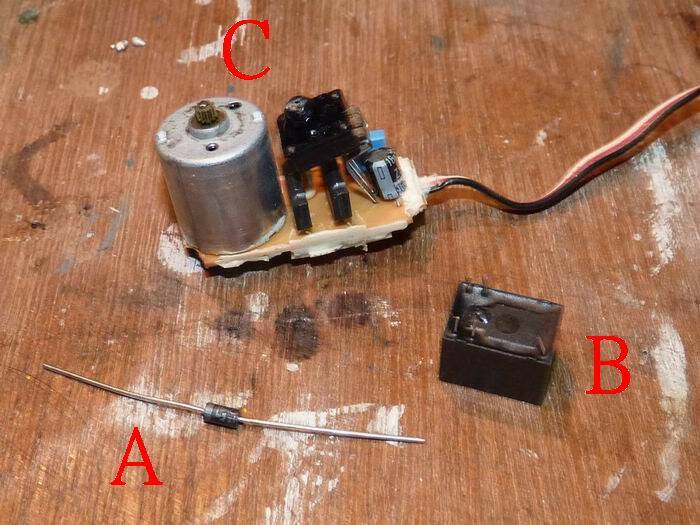

A = 1N4001整流子

B = 5VDC 繼電器

C = futaba 3003待服機(拆下外殼及齒輪)

f6f

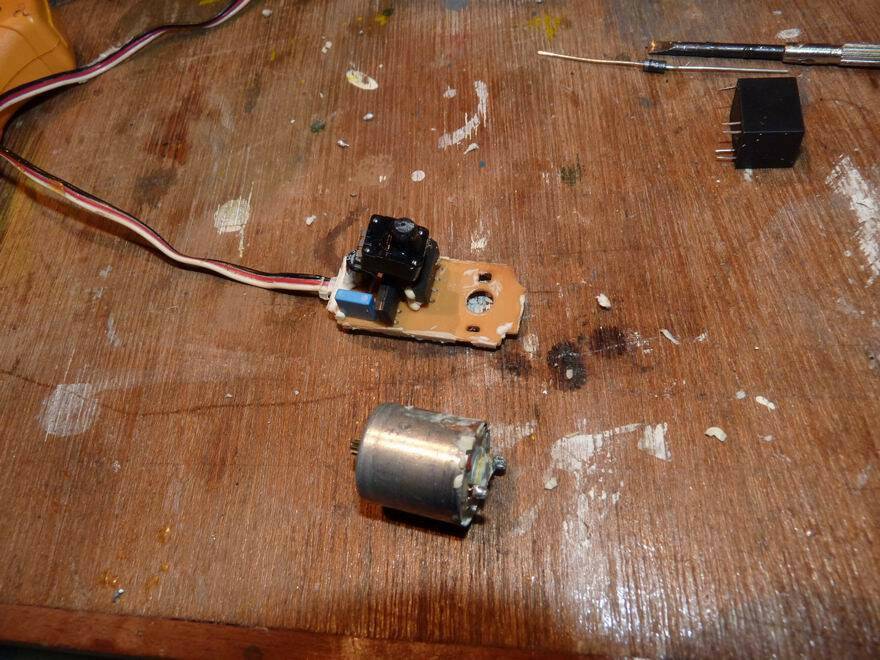

將馬達拆下

註: 馬達拆下前請先做 "待服機設定在中位狀態" 的步驟

f6f

啟動水砲開關接線方法

在接線前，緊記將此待服機設定在中位狀態。做法如下:

1, 將此待服機插在接收機CH1接上電源及開發射機。

2, 而發射機CH1微調制及sub trim制亦必須在中位狀態。

3, 此時觀察待服機摩打有沒有轉動.

4, 若沒有轉動即代表待服機己經在中位狀態。

5, 若轉動即代表待服機未在中位狀態。此時要調較待服機上的VR，緩慢地順時針方向或逆時針方向轉動VR. 直至待服機摩打停止轉動。若沒有轉動即代表待服機己經在中位狀態。

6, 若之後拔掉接收機及發射機電源，在VR上滴上快乾膠水，便完成待服機設定在中位狀態了。

A = 繼電器線圈正極(焊接1N4001, 1N4001另一邊接上3003待服機出馬達的正極)

B = 接去水泵摩打(水砲) 的正電極(在繼電器上的B及C點其實是繼電器上的常開接觸點“Normal. Open”)

C = 由電池供電給水泵摩打(水砲) 的正電極

D = 繼電器線圈負極(接上3003待服機出馬達的負極。另外在繼電器上的A及D點其實是繼電器上的線圈正極及負極“Coil”)

E = VR(電位器)

f6f

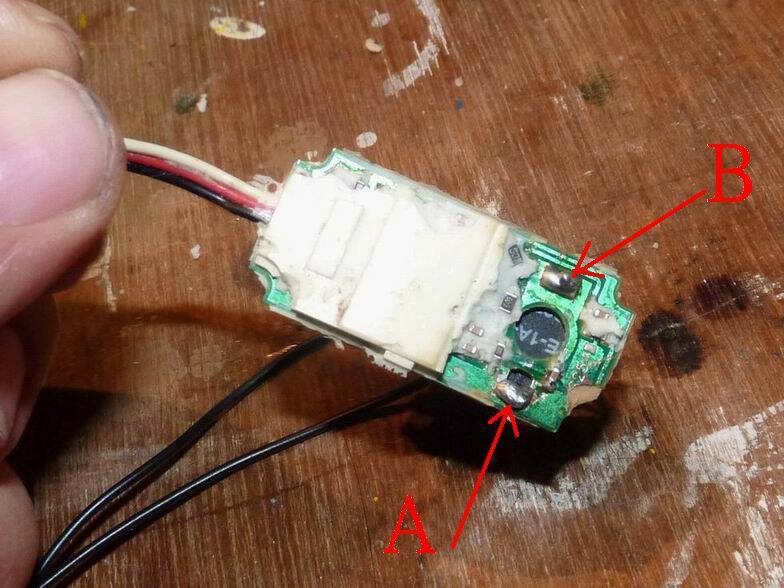

待服機底板上A及B兩點原先是焊接了摩打，在上述步驟後拆除後這兩點用電壓表找出那一點是正極及那一點是負極。找到正極後將這點焊接1N4001整流子上。負極則焊接到B點上(B= 繼電器線圈負極(接上3003待服機出馬達的負極。另外在繼電器上的A及B點其實是繼電器上的線圈正極及負極“Coil”))

f6f

把接駁好的 “水砲開關”接上接收機上的CH5(因我是用6CH接收機，發射機為桿控並設定在飛機模式，及用第5CH控制水砲開關)，測試水砲開關是否正常運作。

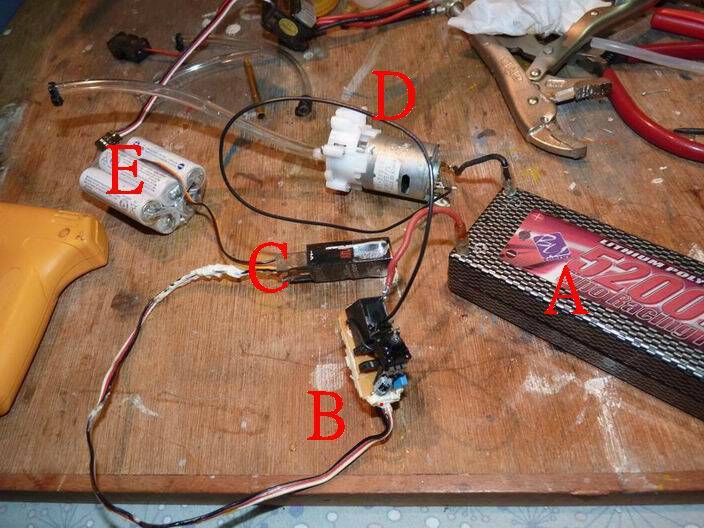

A = 水泵摩打7.4V電源

B = 水砲開關

C = 接收機

D = 水泵摩打

E =接收機電源

f6f

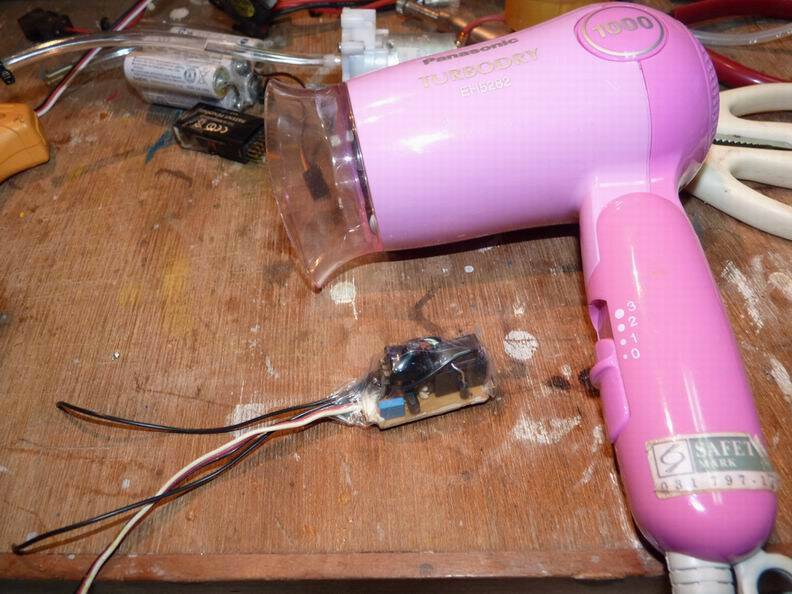

若水砲開關運作正常便用熱縮通保護
