RC 救援鴨制作分享 (己+影片)

[複製鏈接]
發表於 2014年2月16日 08:22 PM | 顯示全部樓層 |閱讀模式
本帖最後由 f6f 於 2014年2月19日 10:41 PM 編輯

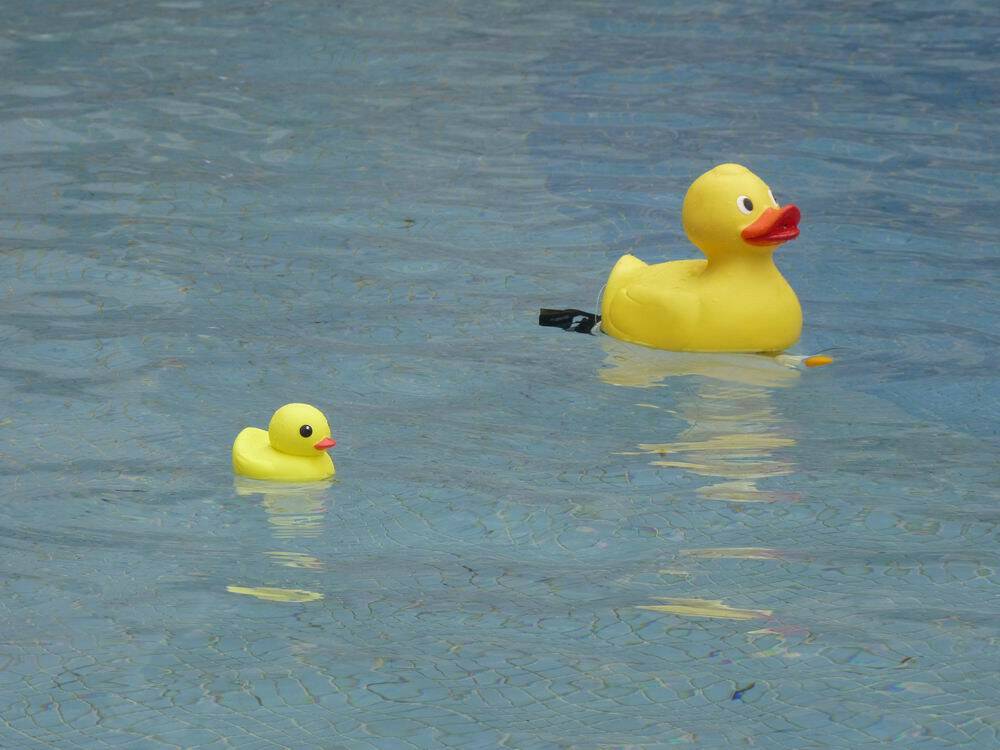

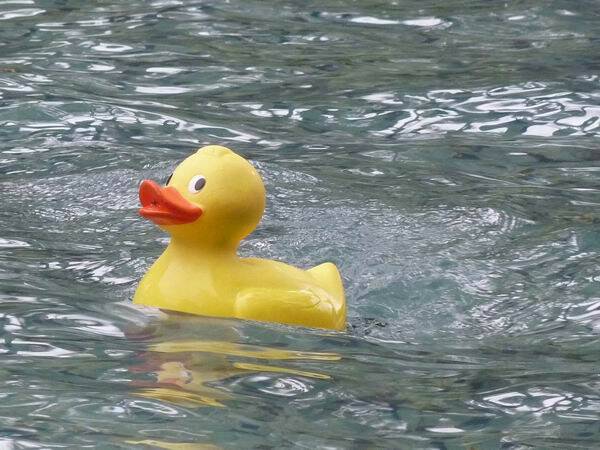

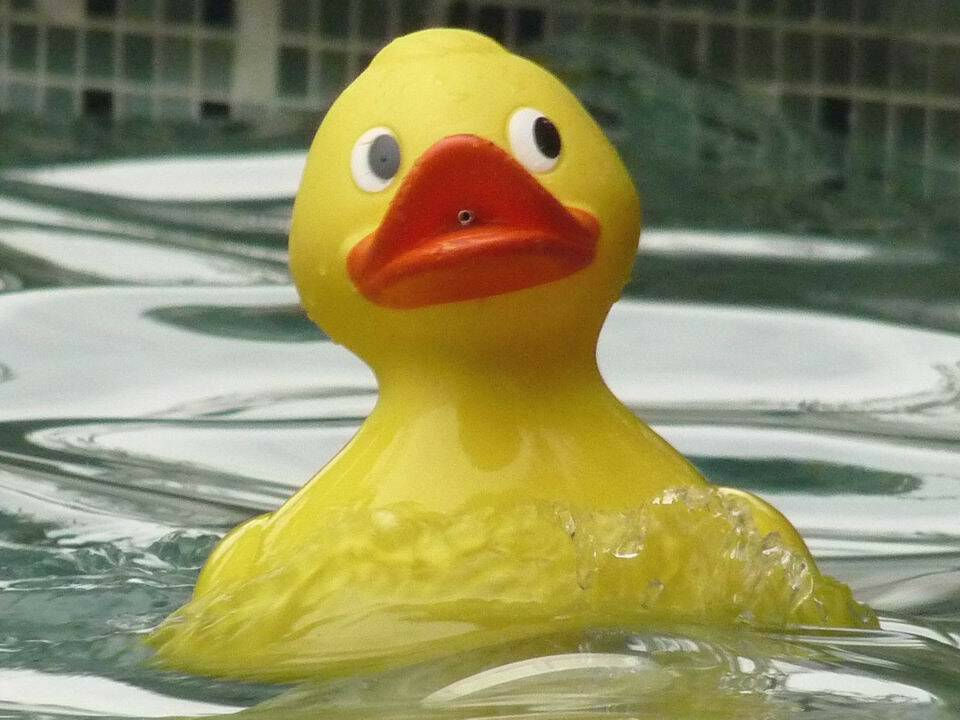

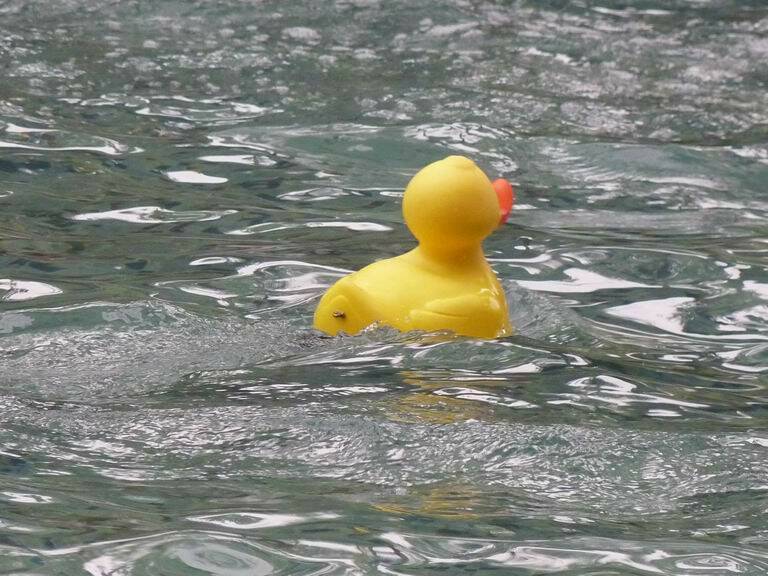

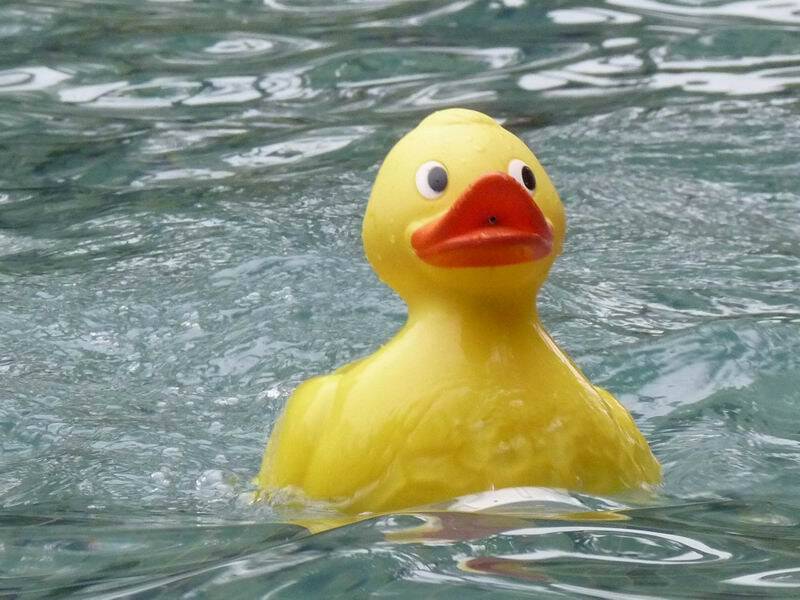

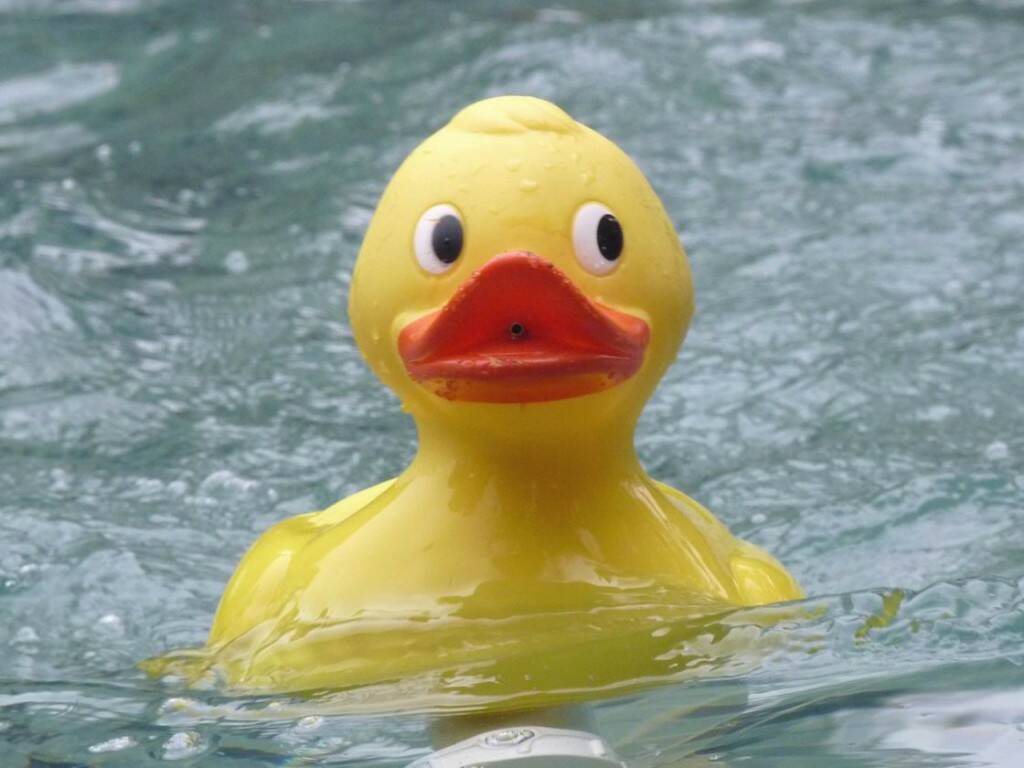

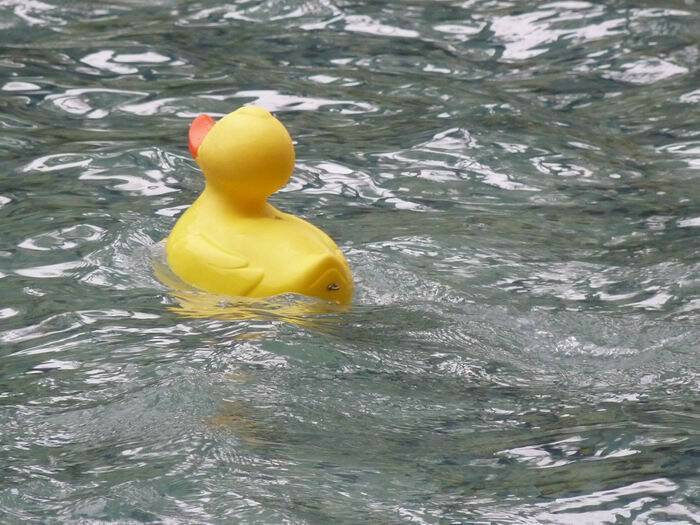

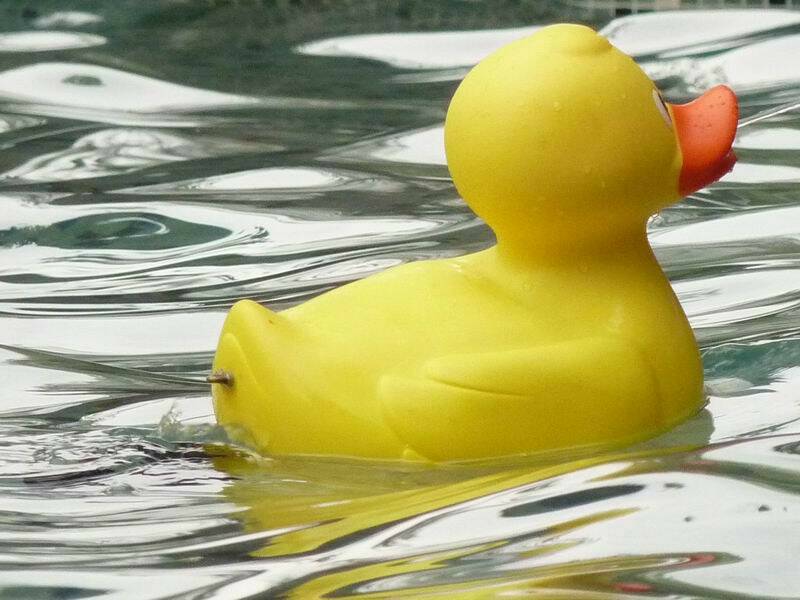

RC 救援鴨制作分享

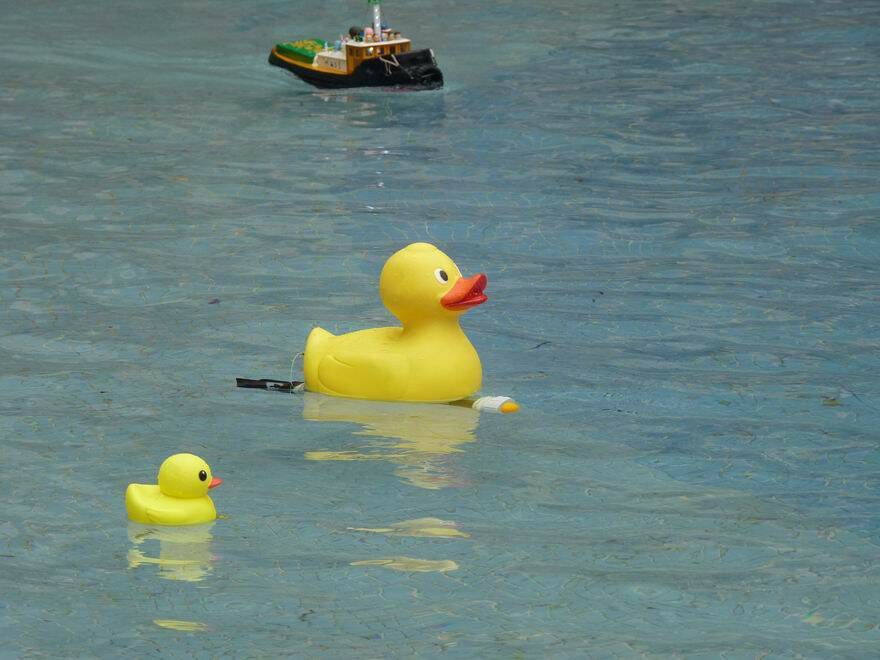

制作目的: 是用於海上救援在海上固障無法航行的RC船隻及吸取經驗用於日後制作RC潛艇熱身
制作時間: 由開始構思、搜集資料、買材料至完成大約半年時間

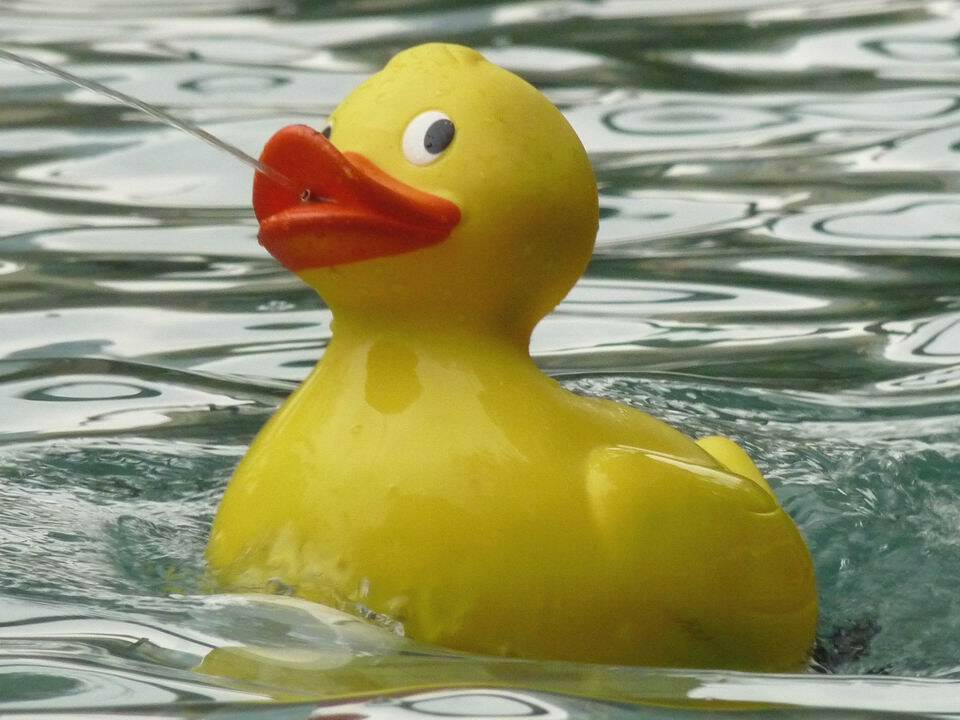

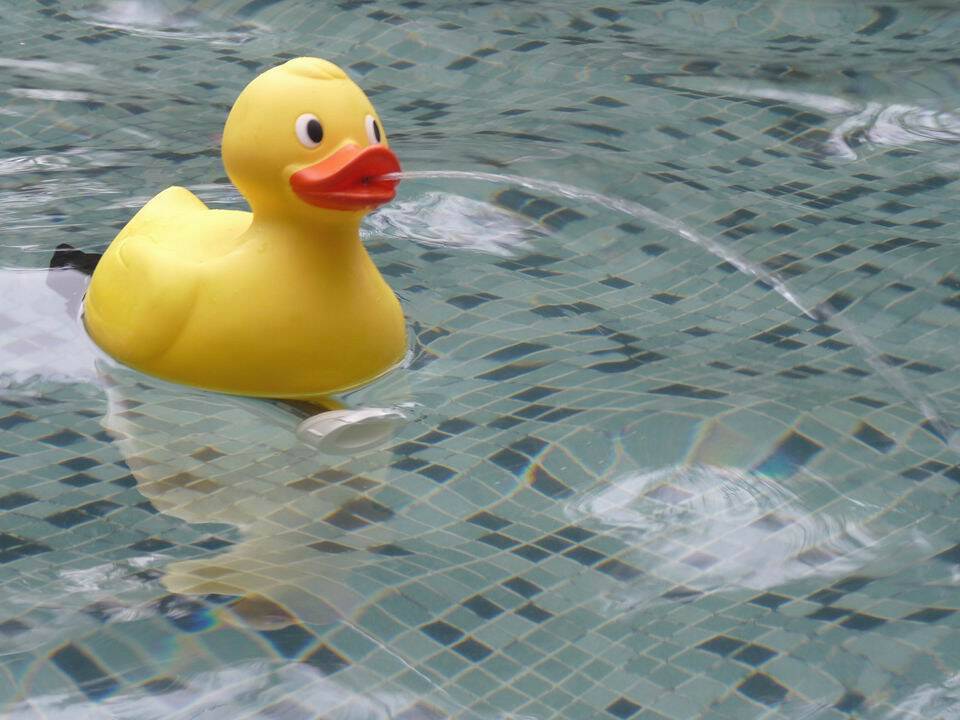

救援鴨功能: 原先是有發聲裝置,包括可以遙控發鴨聲及可遙控選收音電台、控制大小聲的收音機,但因第一次試水後鴨身入了水及把發聲裝置弄壞後現己拆除了,但我會把之前制作過程和大家分享。另外亦加裝了噴水功能,裝置是用於對付我去放船的地方那些惡犬。
動力: 400DC摩打+減速箱+38mm三葉槳
電池: 4000mah20c 7.4V鋰電池
電調: 150A雙向有刷電調
船殼: 大膠鴨及小膠鴨一只
抽水泵: 380級抽水馬逹
水中膠管尺寸: 直徑50mm透明膠管1支 + 前後水管工程用的50mm清潔咀2個





上一篇:2014/2/16金龍湖
下一篇:[ 影片分享 ] RC遙控船 油電同樂 陽光運河
回復

使用道具 舉報

 樓主| 發表於 2014年2月16日 08:23 PM | 顯示全部樓層

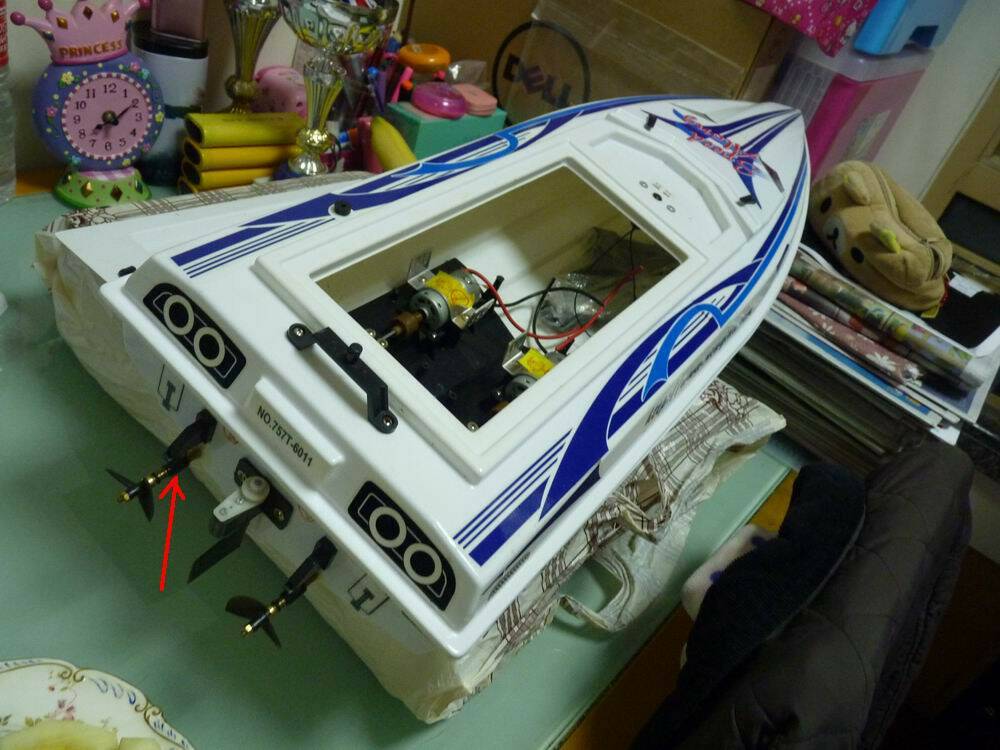

首先拆除了舊玩具船的船軸

回復 按讚

使用道具 舉報

 樓主| 發表於 2014年2月16日 08:23 PM | 顯示全部樓層

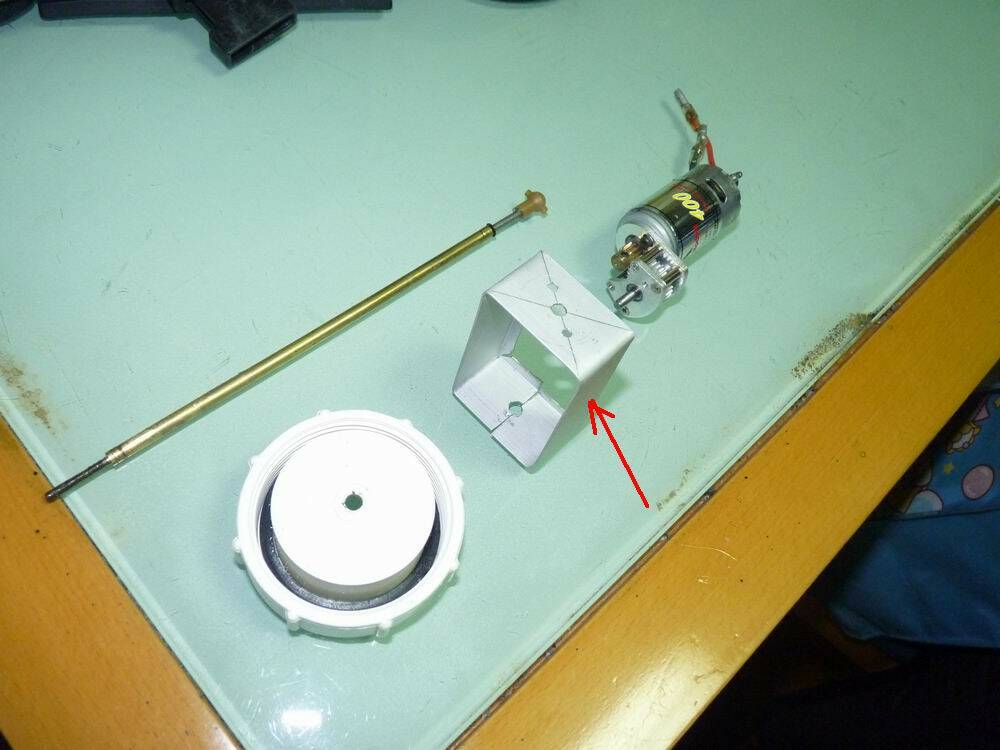

用角鋁做一個摩打座(紅箭咀所示)

回復 按讚

使用道具 舉報

 樓主| 發表於 2014年2月16日 08:25 PM | 顯示全部樓層
本帖最後由 f6f 於 2014年2月16日 08:39 PM 編輯

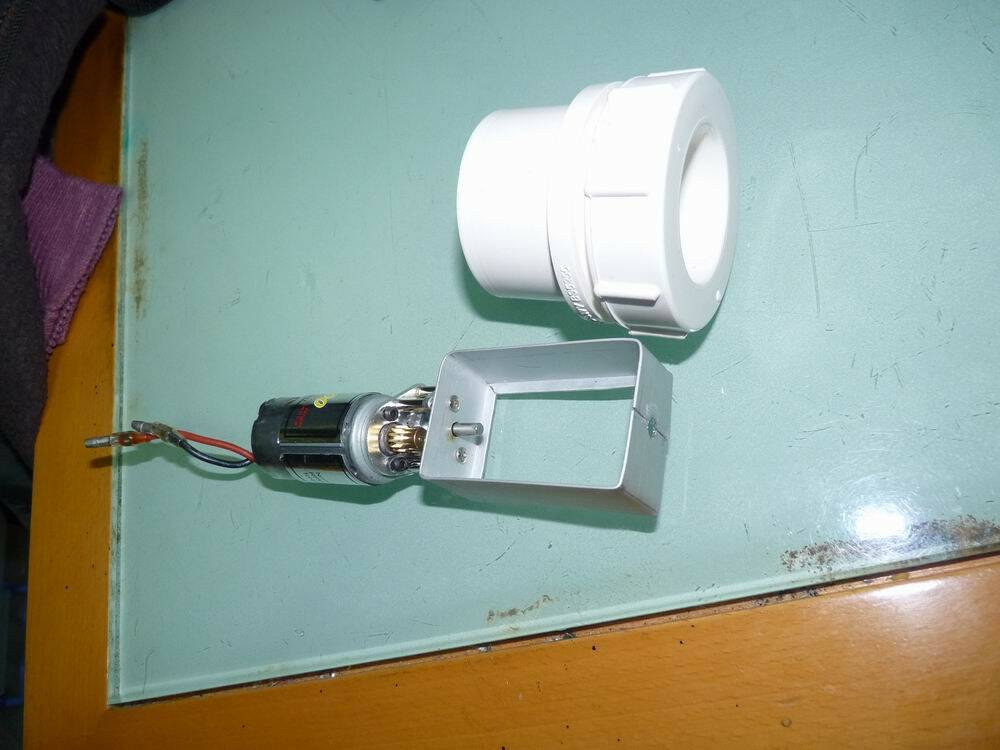

裝400級馬達連減速箱安裝於摩打座上

回復 按讚

使用道具 舉報

 樓主| 發表於 2014年2月16日 08:28 PM | 顯示全部樓層

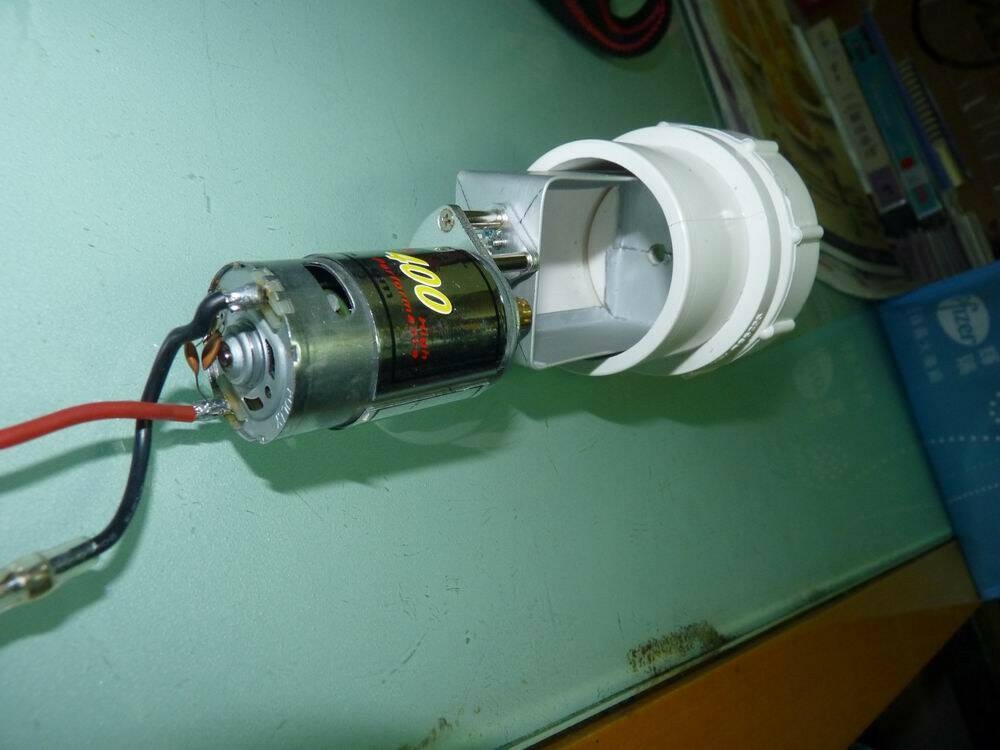

裝400級馬達減速箱摩打座安裝於水管工程用的50mm清潔咀內

回復 按讚

使用道具 舉報

 樓主| 發表於 2014年2月16日 08:33 PM | 顯示全部樓層

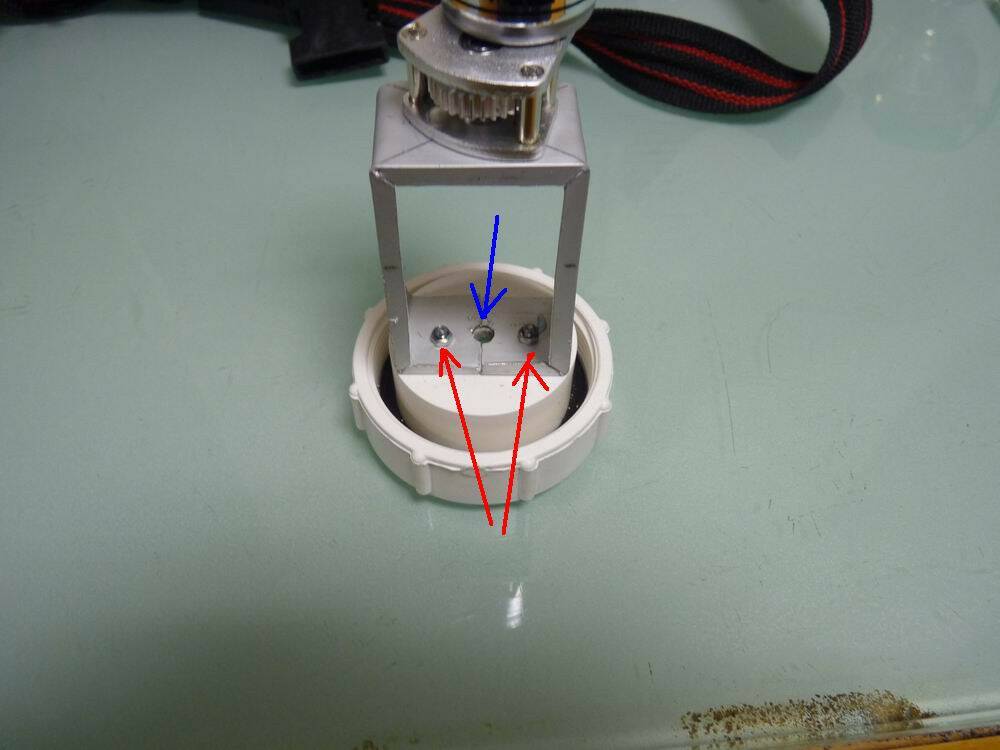

清潔咀中間位置鑽一個孔用於穿過船軸(藍箭咀所示)

回復 按讚

使用道具 舉報
