1/72 FCS 6511海斧型快速支援游船

[複製鏈接]
 樓主| 發表於 2014年1月12日 01:26 PM | 顯示全部樓層
civic9995 發表於 2014年1月12日 12:18 PM
在不影響外觀的條件下.版大可將擋浪板微增寬.這樣船在加速狀態下.扔然可以跑出美感. ...

顶推轻载压水(顶推柱底部正好在水线),大约重量是3-3.5KG,基本能保证中高速不上浪,这个状态大部分的救援都能轻松执行 ,当然全速直线加速一段路就保证不了了,船型就是这个样子,外观和实用上要完全兼顾很困难,我已经把原本的垂直首改成倾斜了,再改就完全不是这个船型了。重载压水(顶推柱子底部入水1厘米左右),重量在4-4.5KG左右,这个状态可以胜任包括潜艇在内的各种模型的救援,当然这个干舷提速就不快了,所以一般情况下电压用6V-7.4v就足够了。极端的例子,3S2200MA全力拖曳载人皮划艇(负载200KG左右),也有10分钟的续航力。
下面是两段视频,
这是双发标准版6V电瓶,50%油门速度,轻载

这是单发标准版6V电瓶,80%油门速度 ,轻载

回復 按讚

使用道具 舉報

發表於 2014年1月12日 01:56 PM | 顯示全部樓層
妖妖 發表於 2014年1月12日 11:22 AM
图我刚看了,航姿很漂亮
船其实就是玩的,玩的开心是最重要的,这点上你很成功,
做船是个持续 ...

"生命不息,折腾不止~~~~"這句話還真是說到眾模友的心坎裡了!!!
期待版大這艘海斧型快速支援游船完工啟航!!!
回復 按讚

使用道具 舉報

 樓主| 發表於 2014年1月14日 09:12 PM | 顯示全部樓層
根据照片手绘的直升机甲板纸样

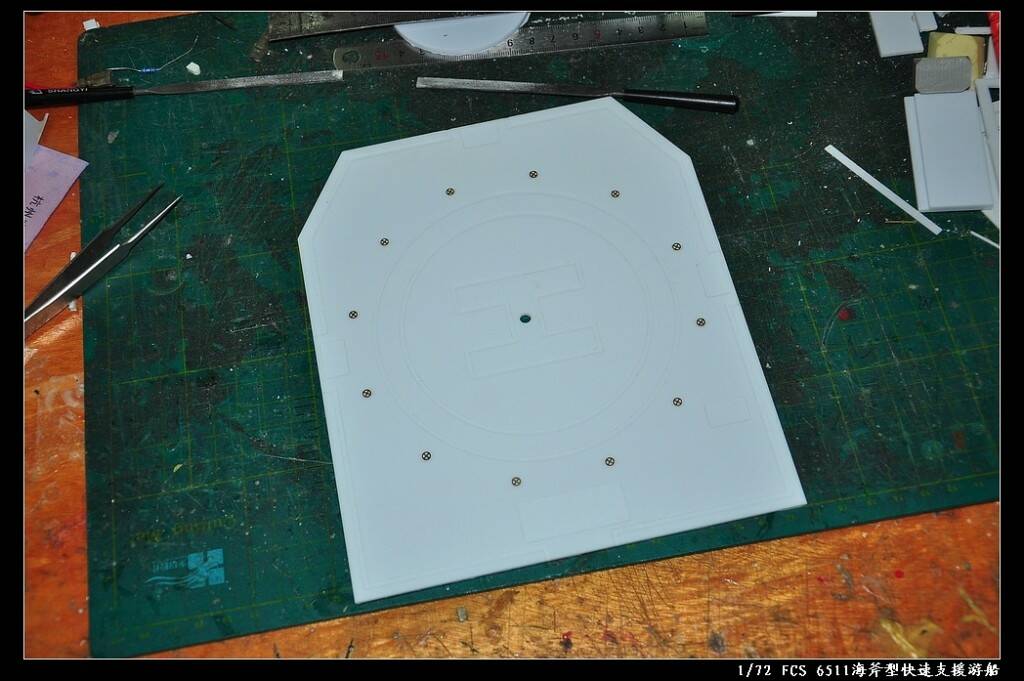

定制的CNC的甲板,标志线位置铣掉了0.2毫米厚度方便识别贴胶带,

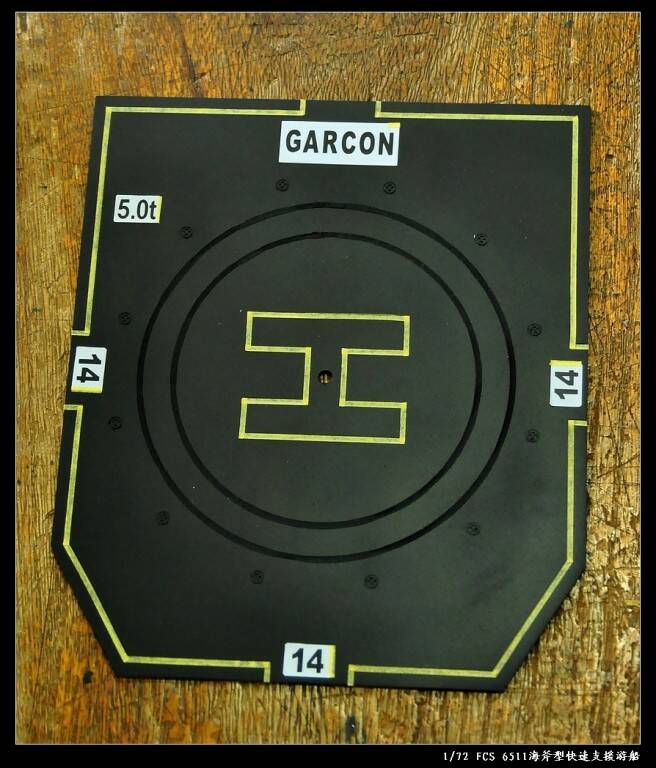

遮盖,喷漆中,字样是不干胶字喷漏,圆环遮盖用的是2毫米的拐弯带,
话说只要扯到模型专用立马身价倍增,这玩意10年前2,3角一卷,现在
即使是TB都要15一卷

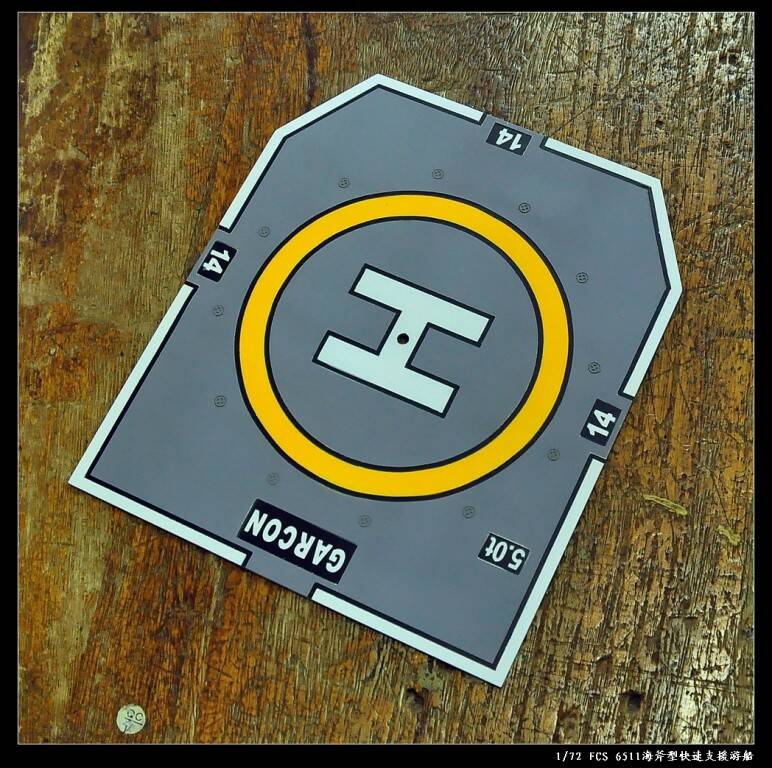

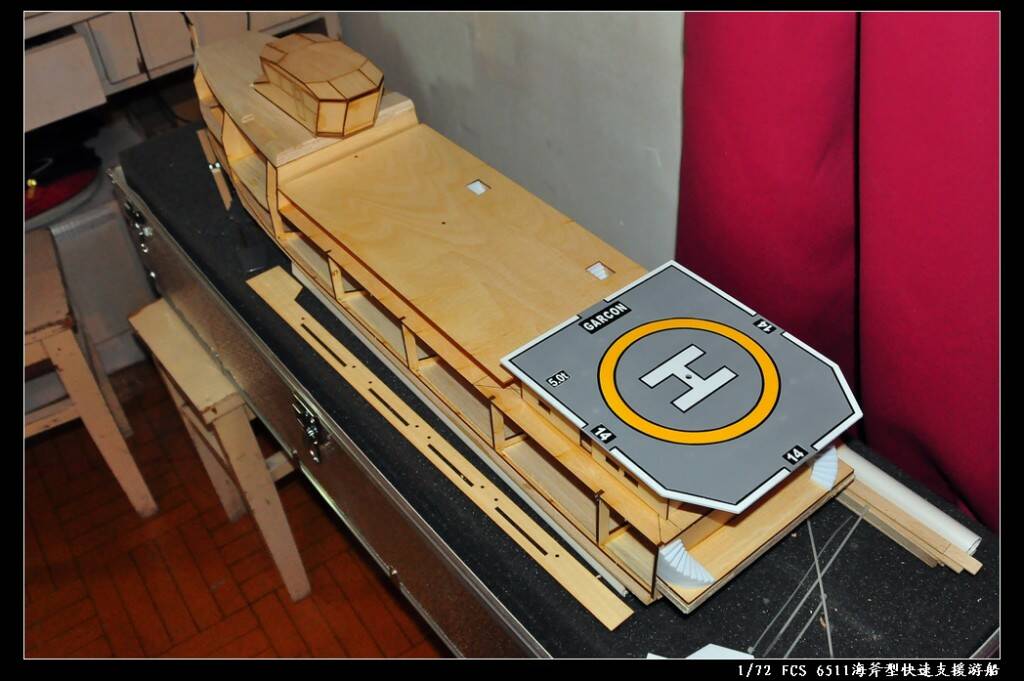

完成的直升机甲板

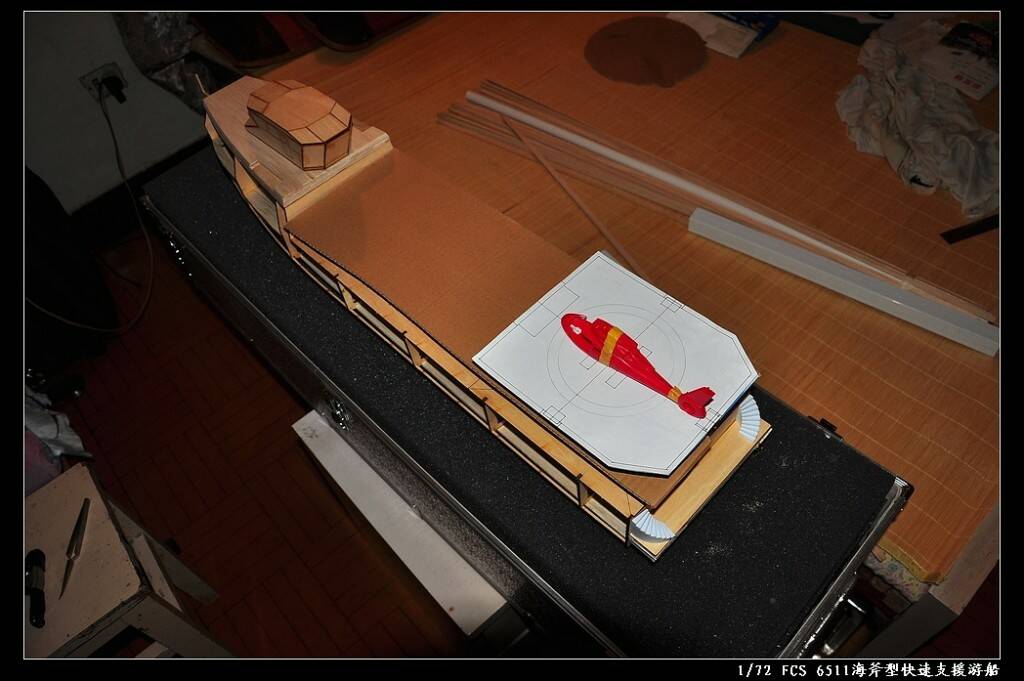

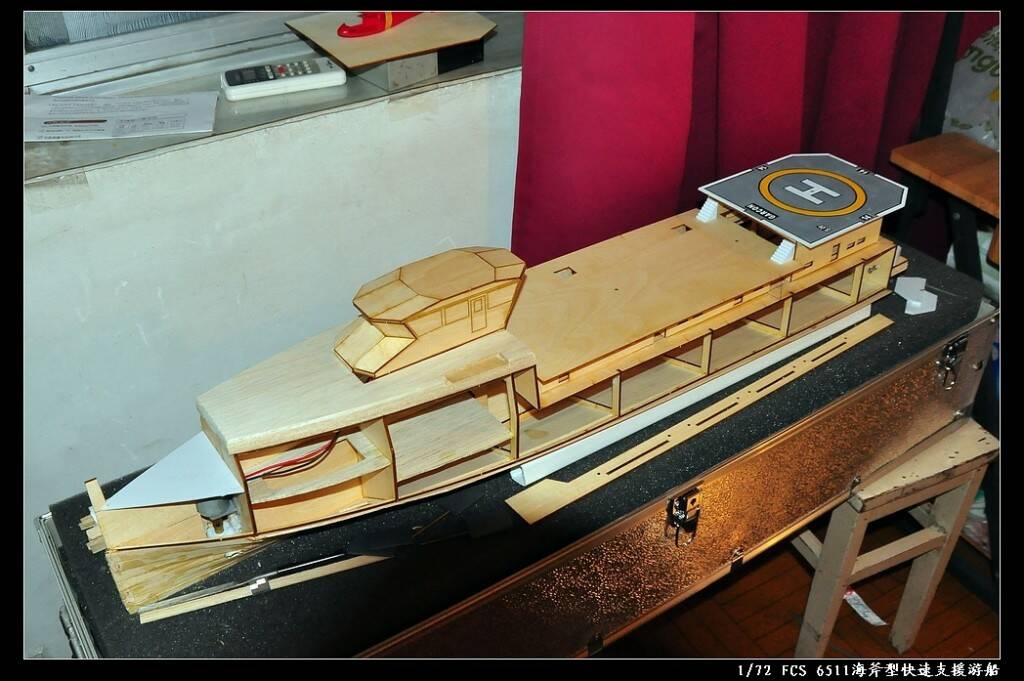

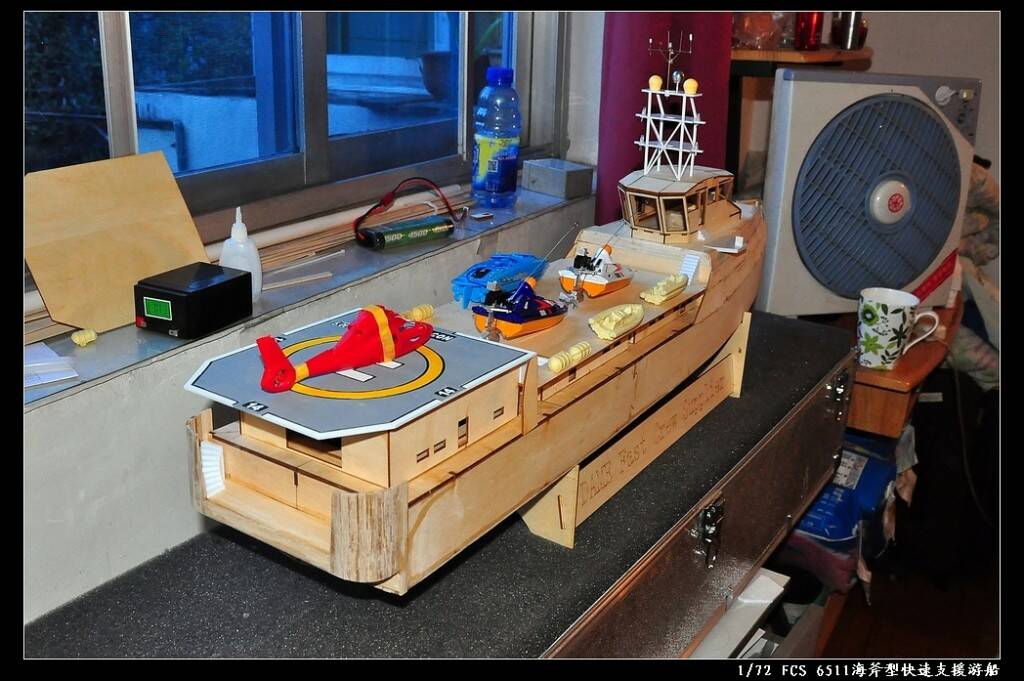

假组到船上,可以看到定制的后甲板已经组合了

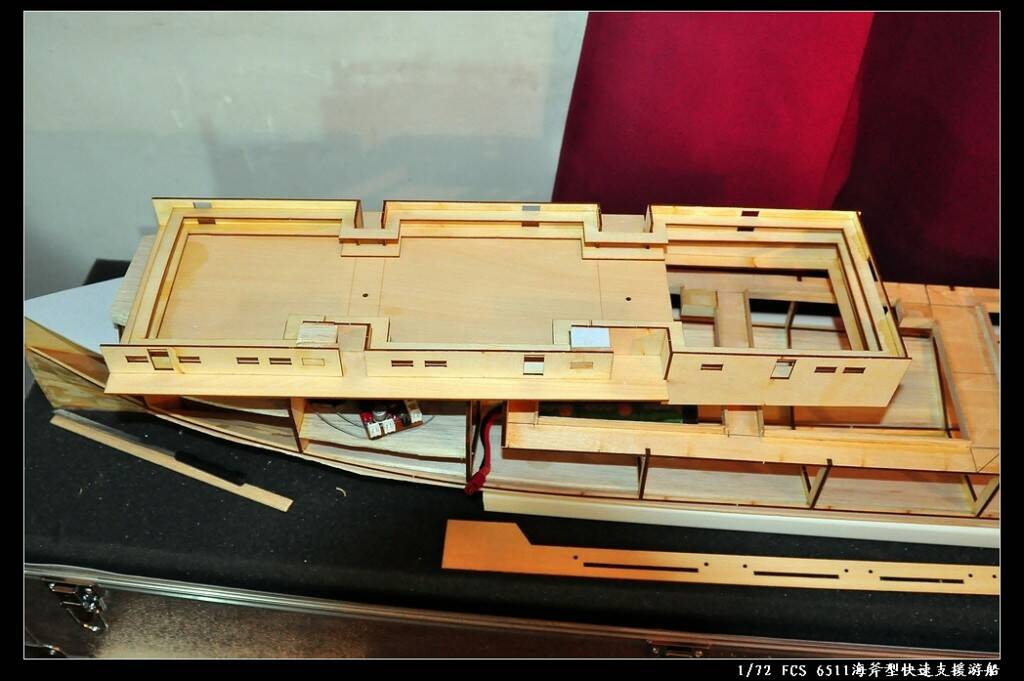

自己追加的后甲板,整体可以取下,这是内部结构,局部进一步做了修改


右舷的两个梯子,

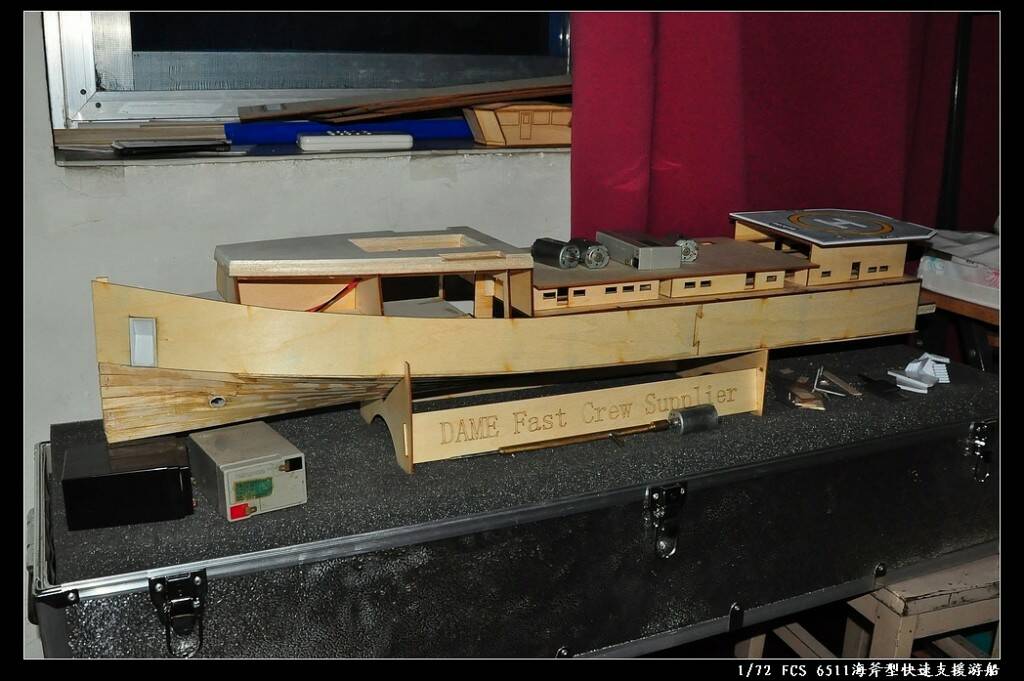

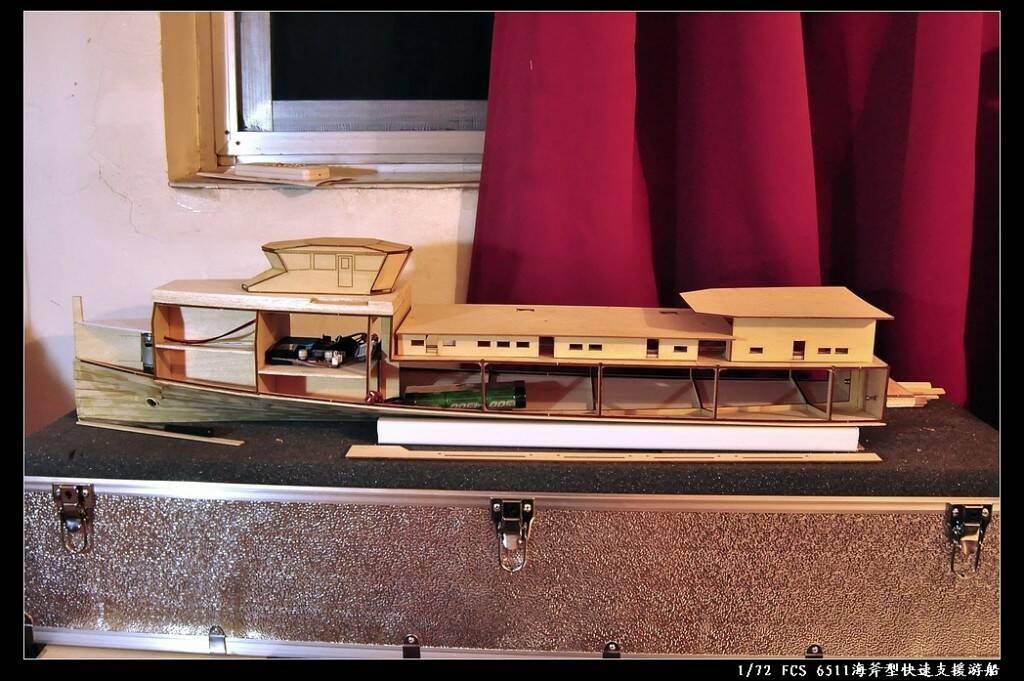

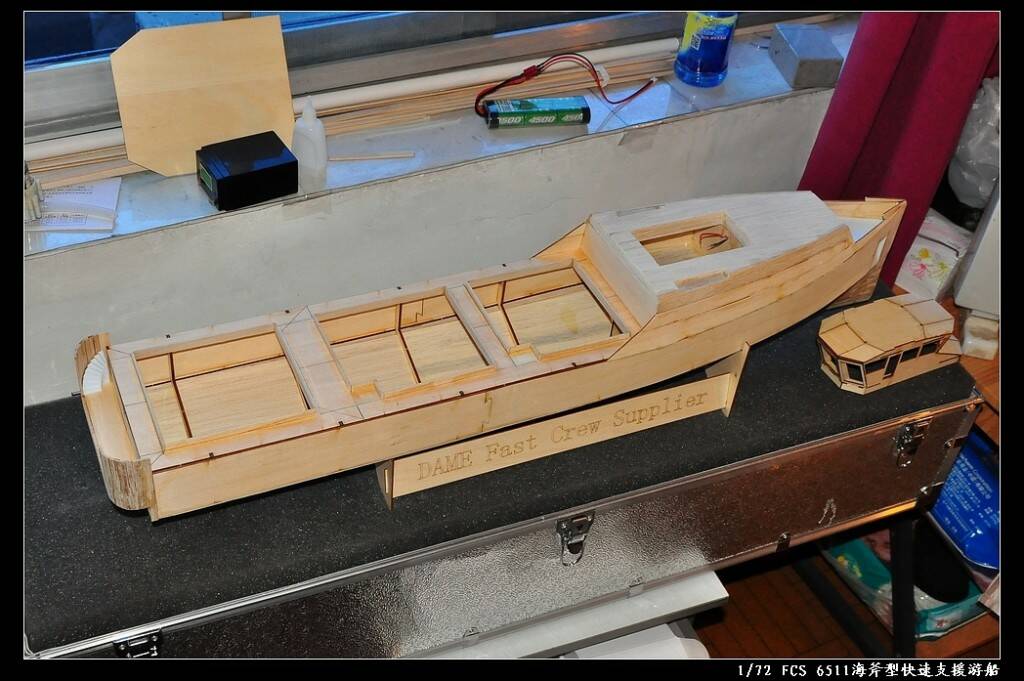

后甲板和船体假组的侧视图,这个角度看驾驶舱甲板还要升高,否则连一层的标高都没有

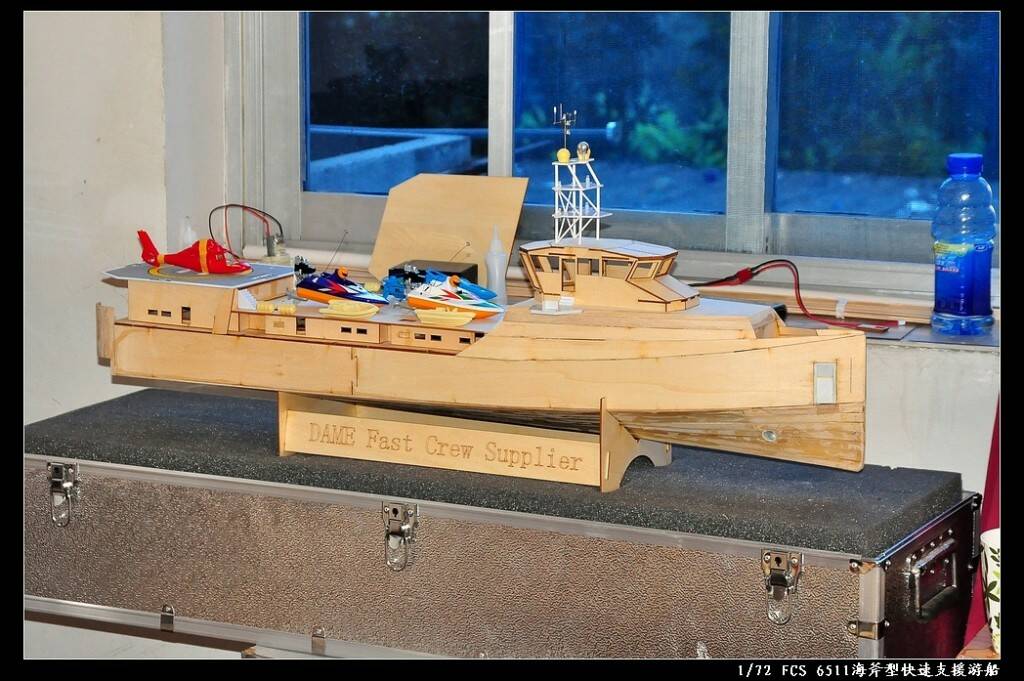

标准视角,整体垫高后看上去就不屌丝了


开始上蒙皮,锚穴直接卡到蒙皮上,背面用玻璃布加强固定

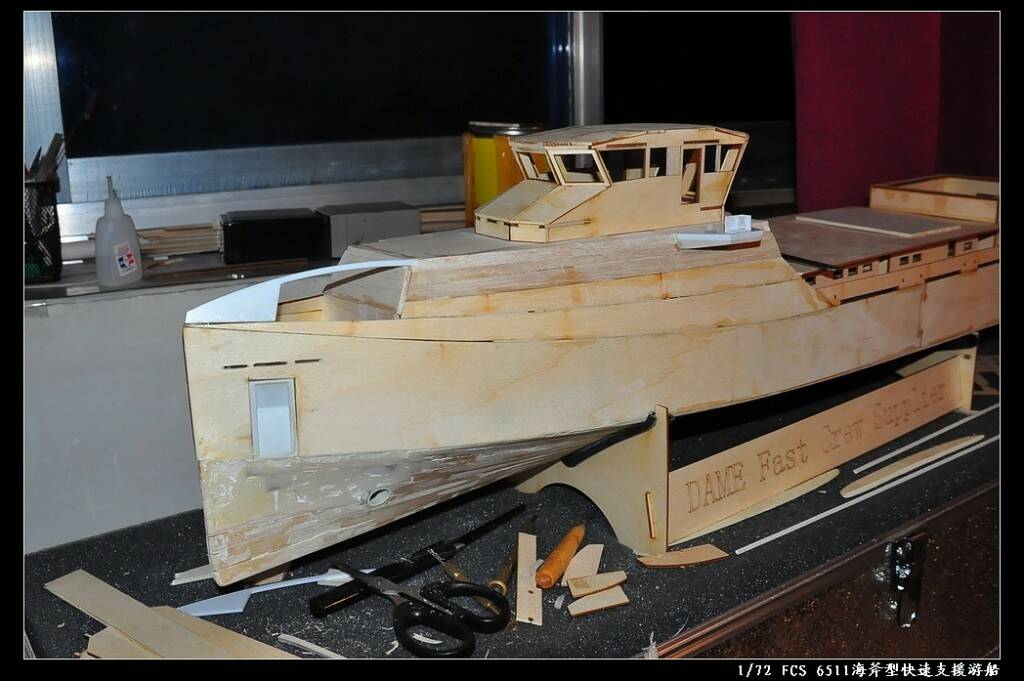

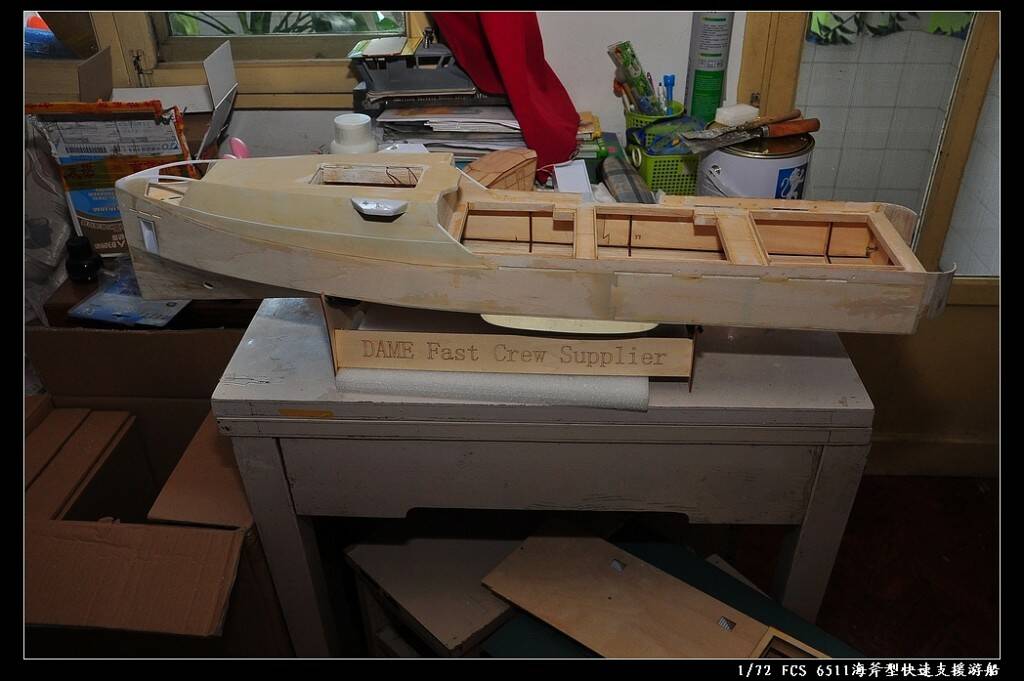

蒙皮全部完成的样子,驾驶舱甲板升高的部分没有蒙皮,直接用轻木垫出来的,
当然内部都是挖空的,注意看驾驶舱已经是特别订制版的了,开窗,增高,开门

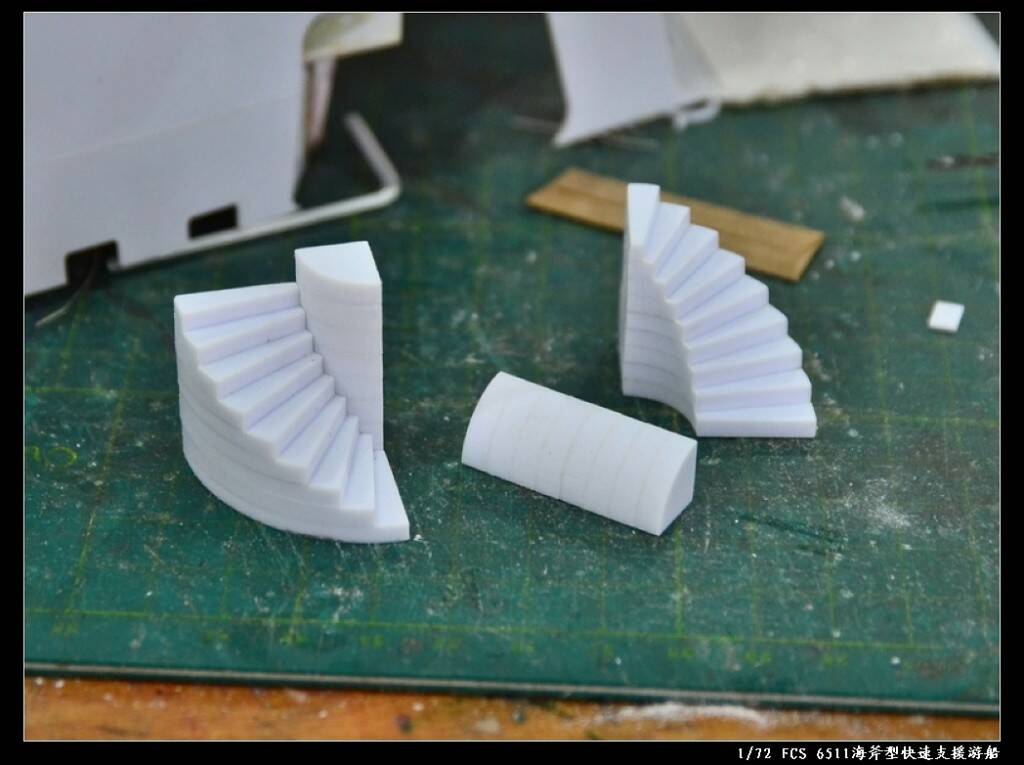

尾舷台的旋转楼梯和柱子,这个是CNC的,有了这个梯子看上去就像条游艇范了


尾舷台磨圆角,用木条围边


船体后甲板开口加围边

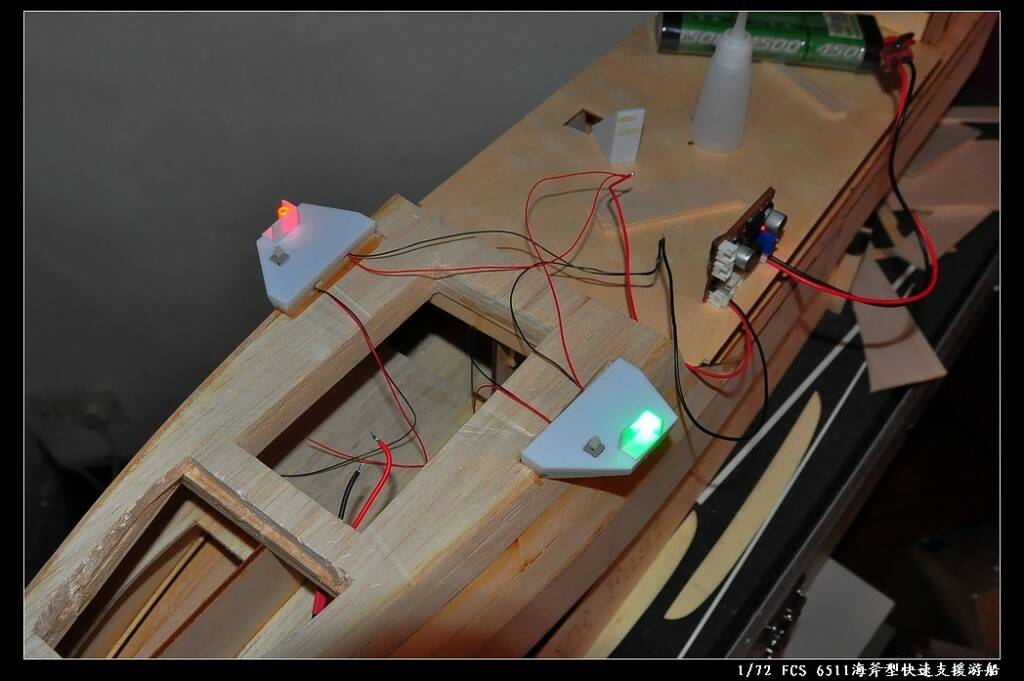

驾驶舱两侧延生的飞桥,ABS片+轻木,里面挖出线路通道,两侧各有一个舷灯和隐藏的开关

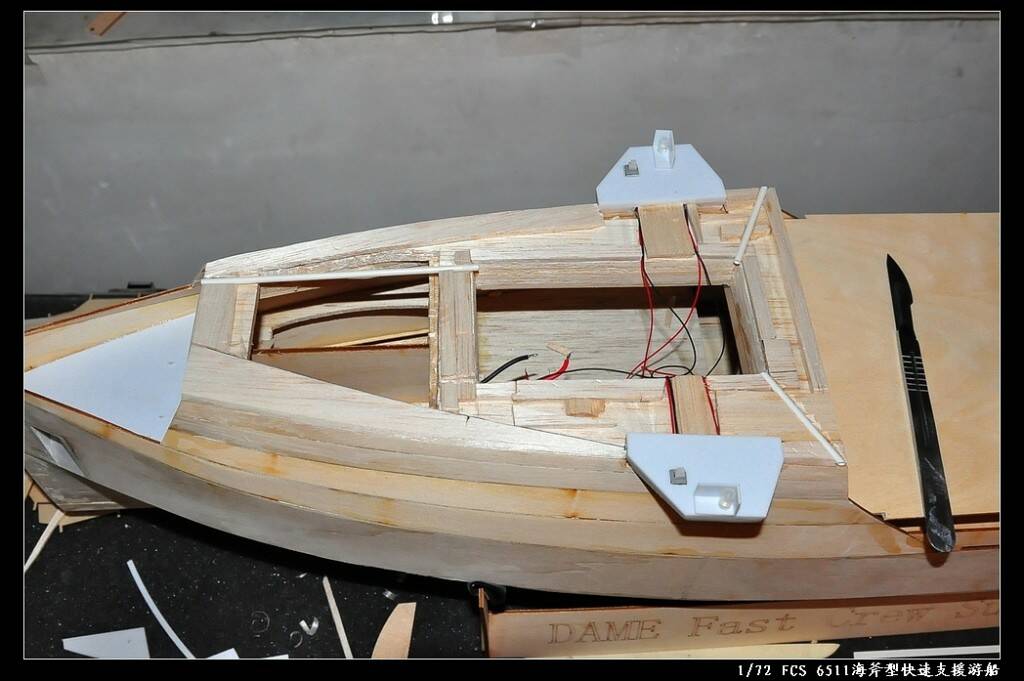

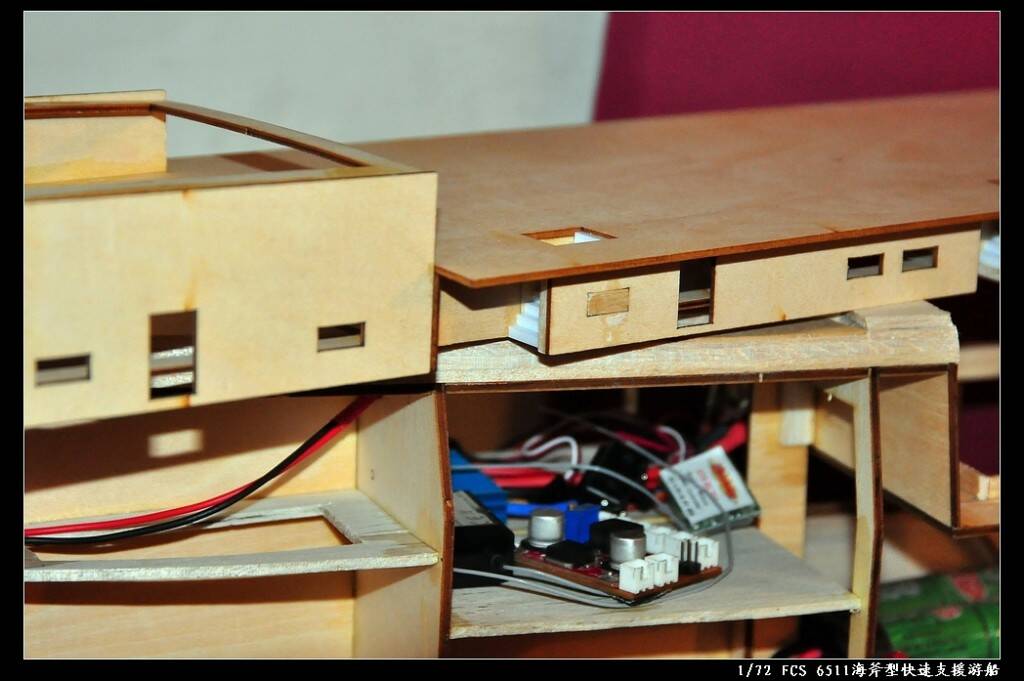

继续垫高驾驶舱甲板,并埋管道留出灯光线路通道


这个高度总算是勉强符合常理了,我在谷底仰望天空,心中默念,
啥时候能爬出深坑,耳边飘来神秘的声音,起码再来半年,泪目.....

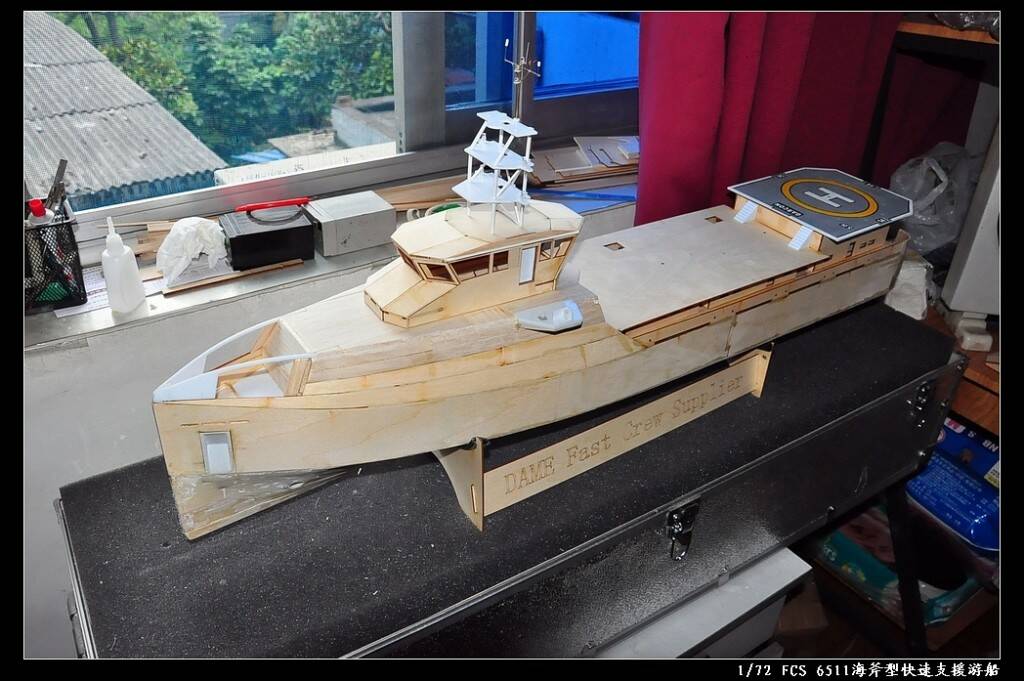

酱紫终于可以看到真船照片的几份模样了,


第二部分到此为止,第三部分即日继续,
回復 按讚

使用道具 舉報

發表於 2014年1月14日 09:39 PM | 顯示全部樓層
妖妖 發表於 2014年1月14日 09:12 PM
根据照片手绘的直升机甲板纸样

專業的做起來就是不一樣!
回復 按讚

使用道具 舉報

 樓主| 發表於 2014年1月21日 02:18 PM | 顯示全部樓層
蒙皮结束开始打磨船体,上舭龙骨

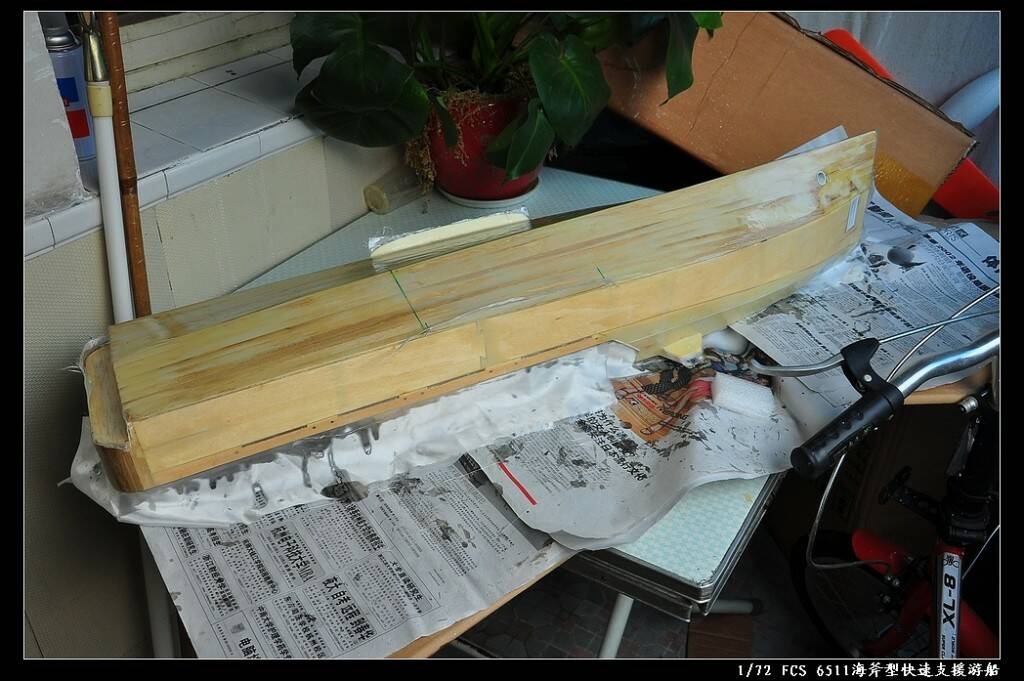

糊玻璃布

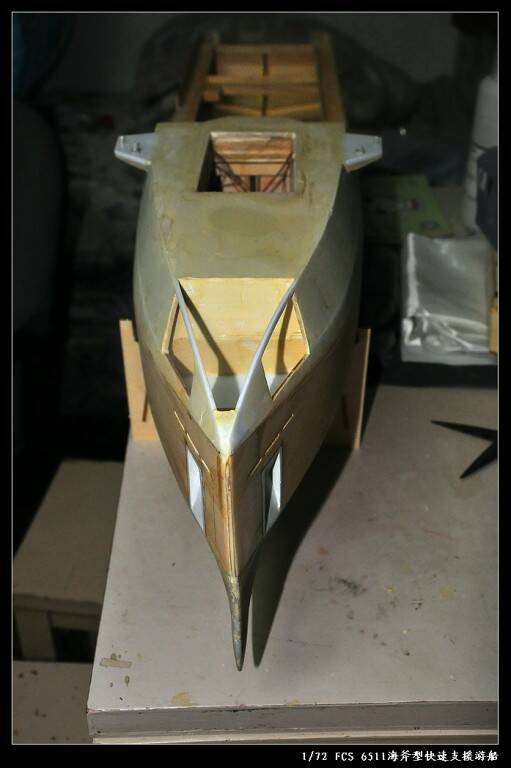

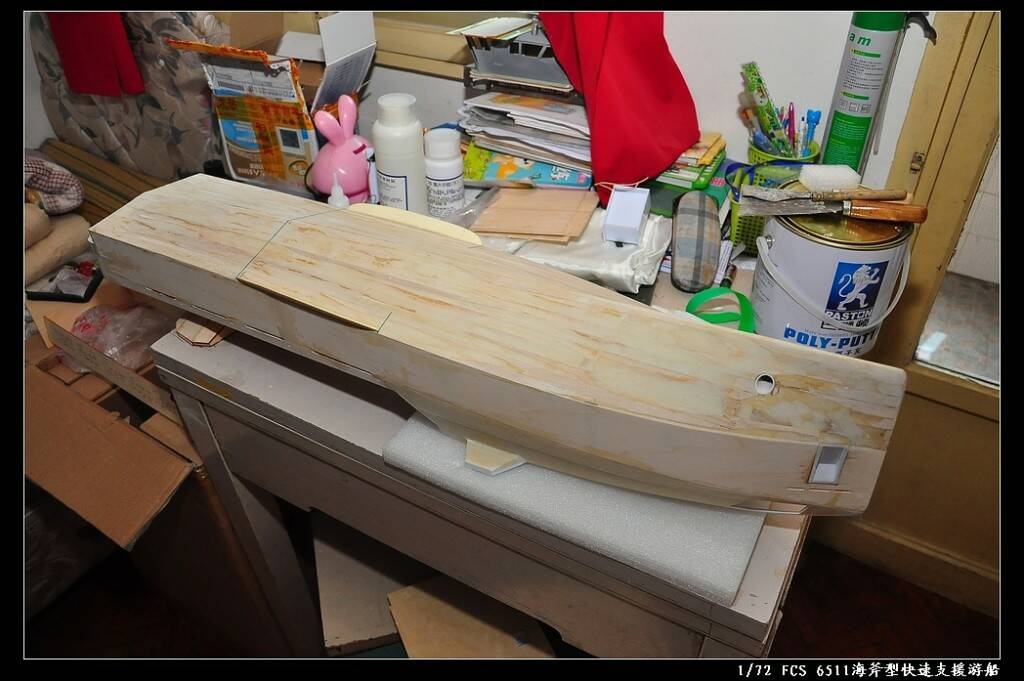

继续填补打磨船体

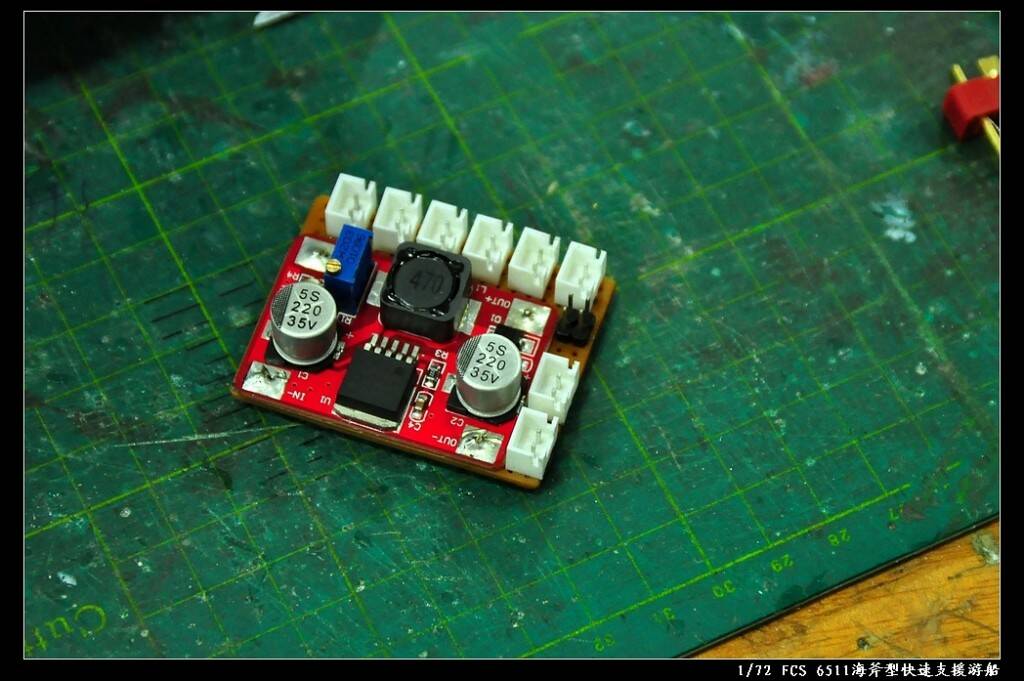

因为这条船的额定动力选用7.2V的电池组,所以FPV和某些设备用电需要12V,
所以用PCB洞洞板+一个升压模块做成一个供电模块,上面集成6路7.2V输出,
两路12V输出,和备用2路7.2V限流输出

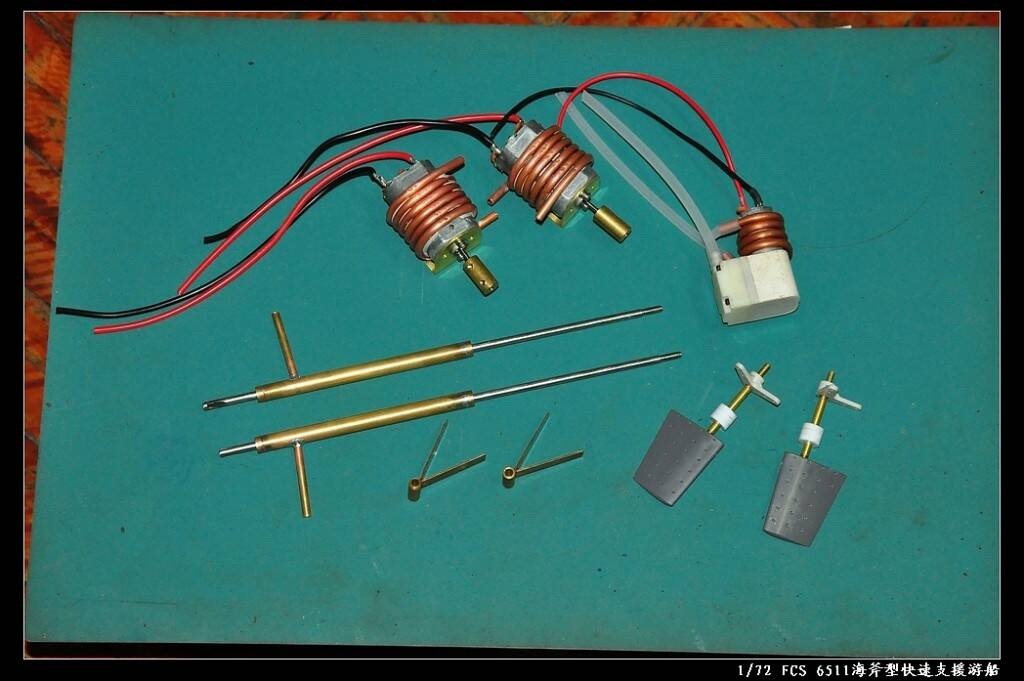

动力组件,484电机,外壳绕铜管做水冷套,缝隙打满导热胶提高散热效率,
同样操作水冷循环用水泵,

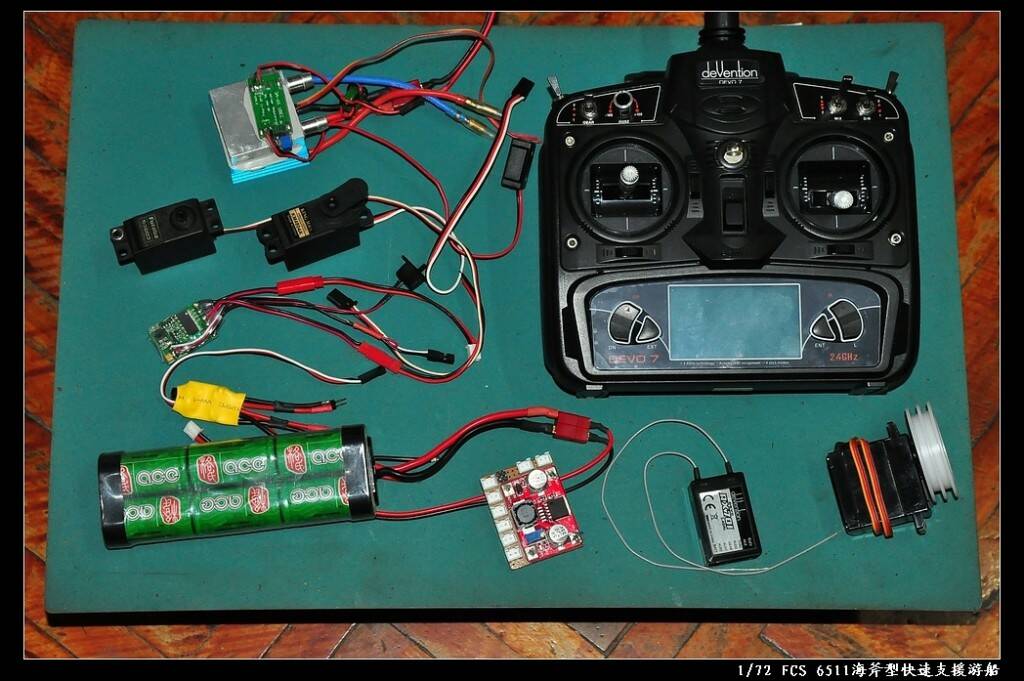

设备组件,电调已经加了水冷套和UBEC,小电调是侧推用的,
电子开关是直升机用的,两个舵机分别控制转向和吊车,收索机
控制FPV云台回转,实际上上述准备最后只用了一半,时间和经费
的原因腰斩了一半功能

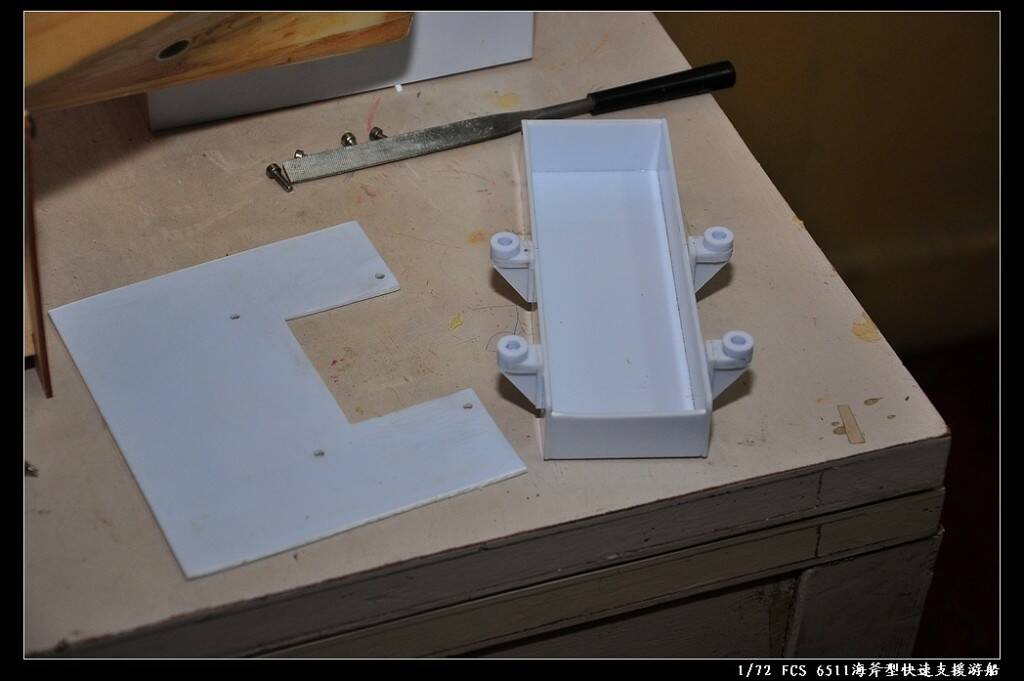

容纳电池的盒子和设备面板

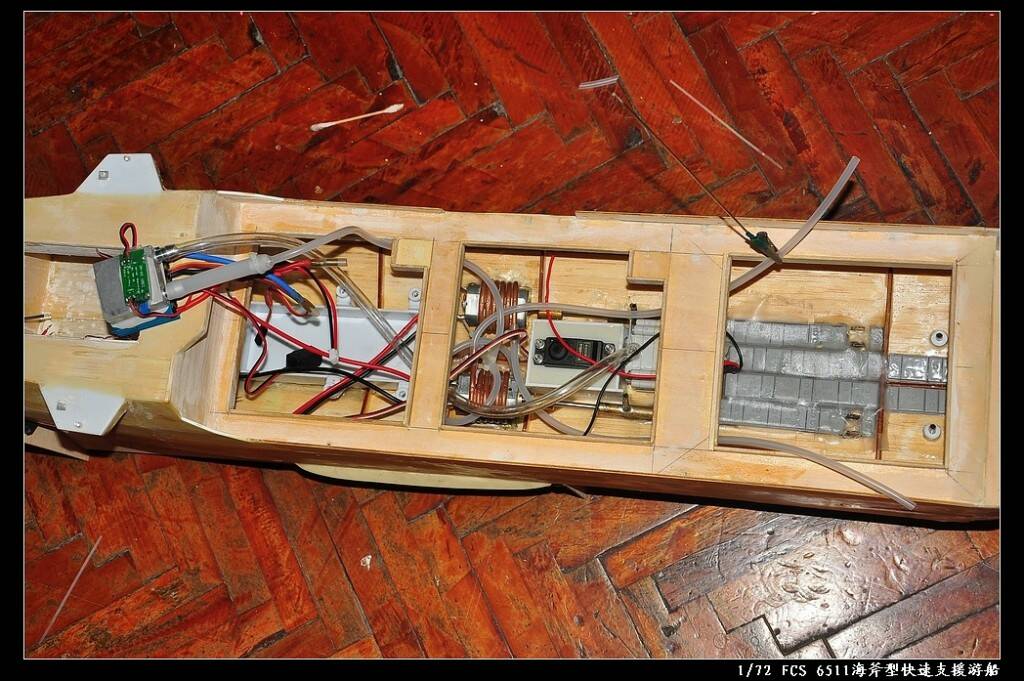

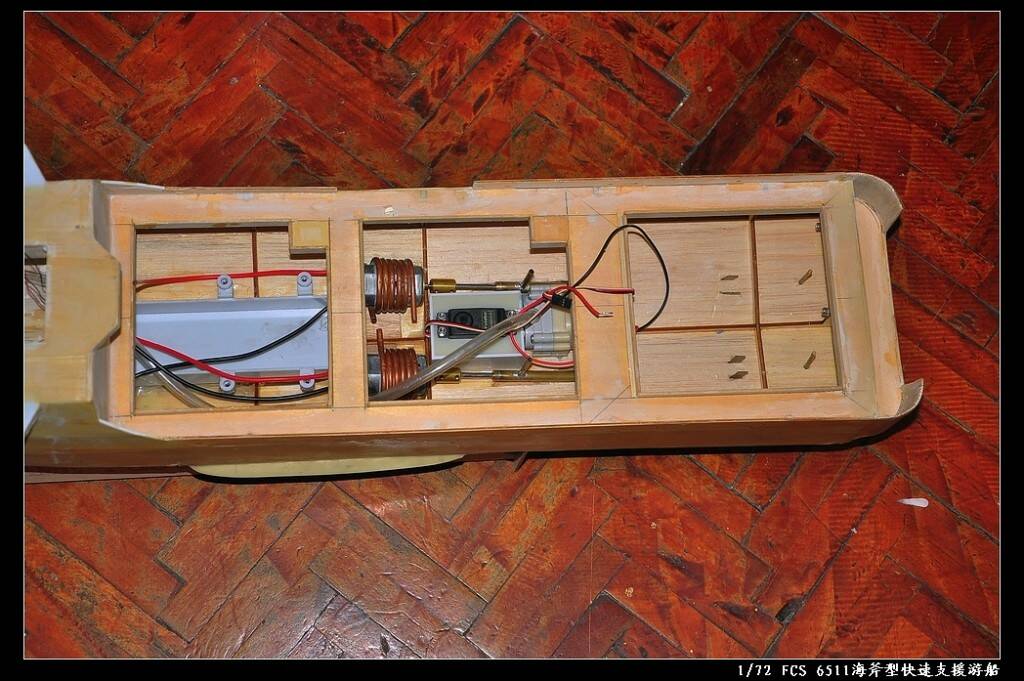

装船照片,动力组件已经安装落位,水泵换了一个

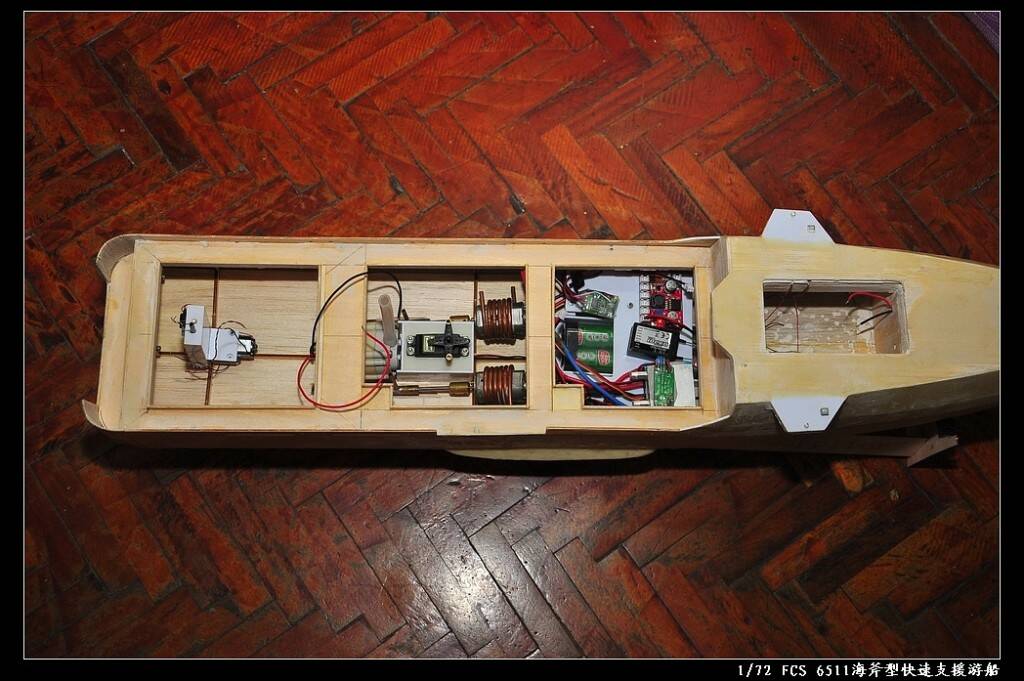

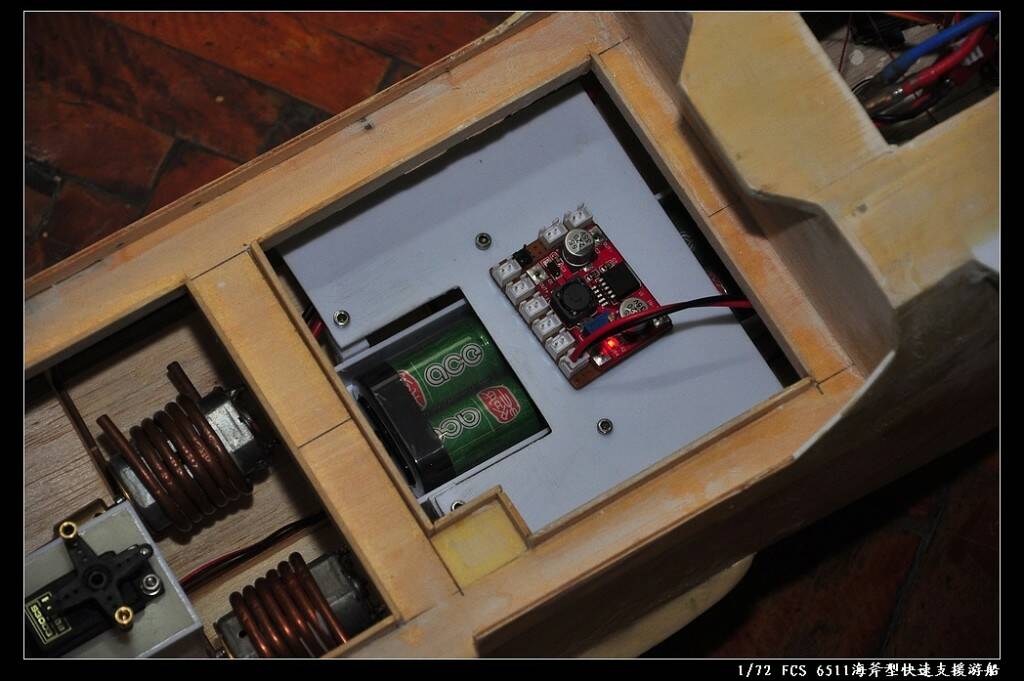

设备基本落位后的照片


可以看到电池,可以通过缺口轻松取出,


水冷循环安装调试

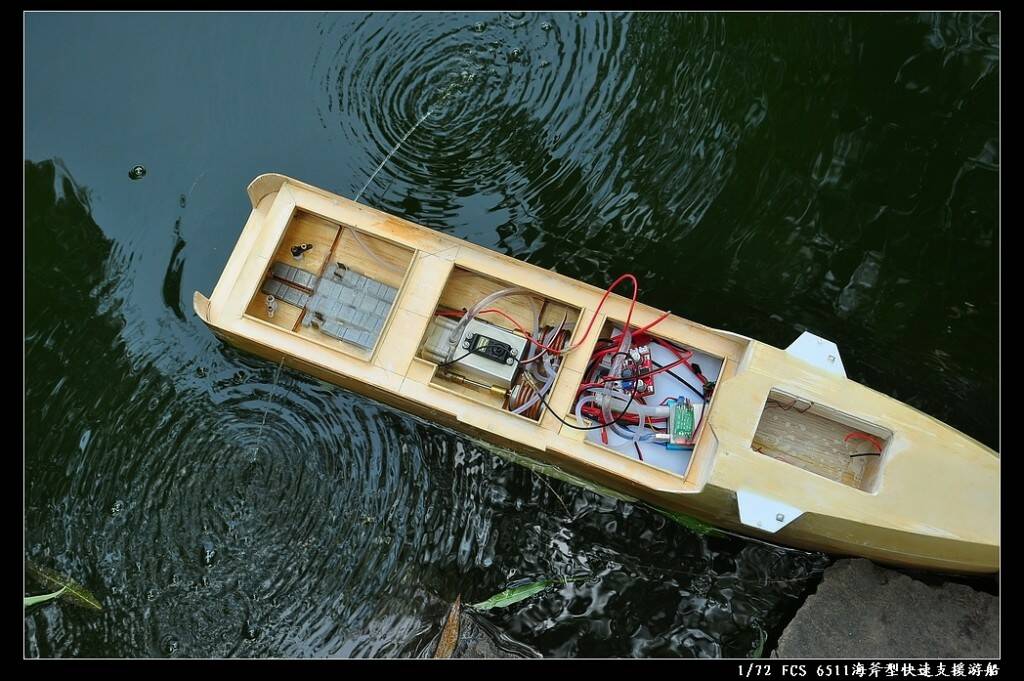

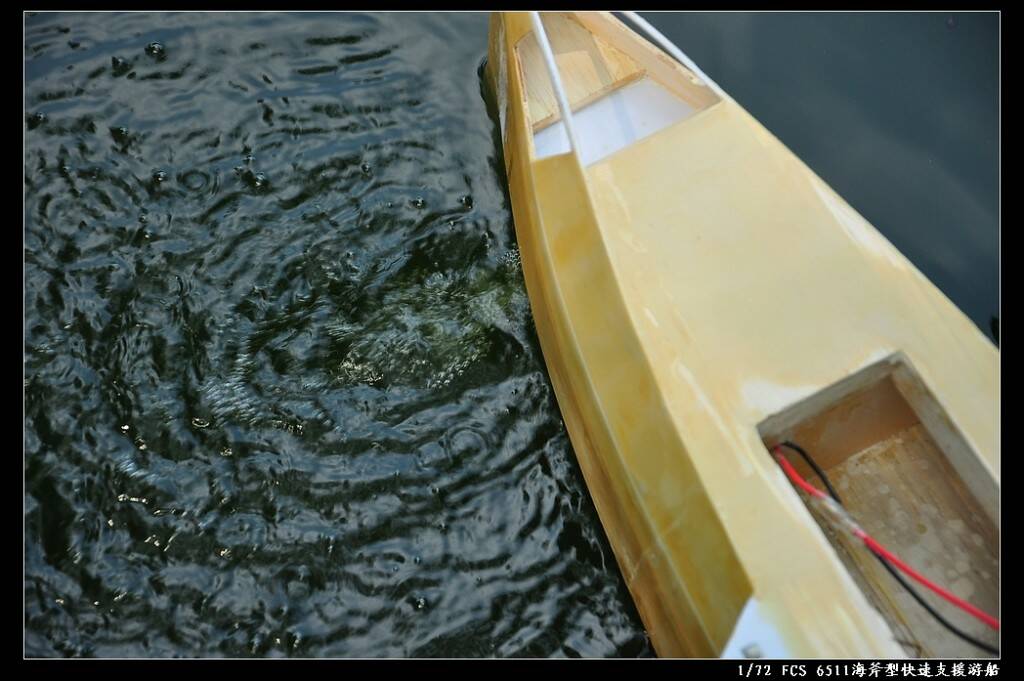

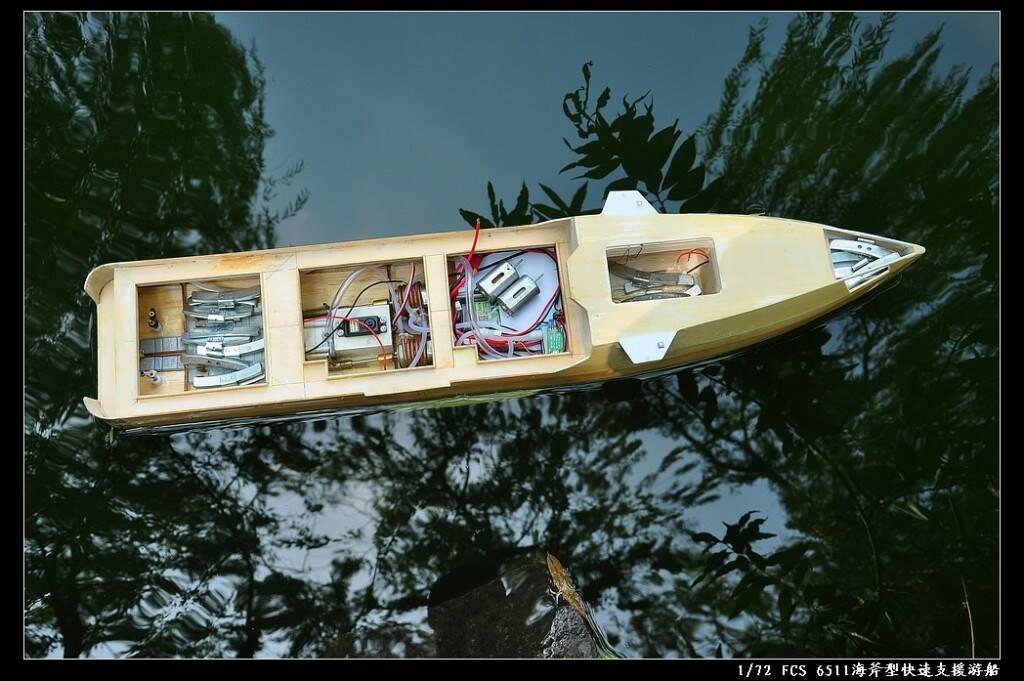

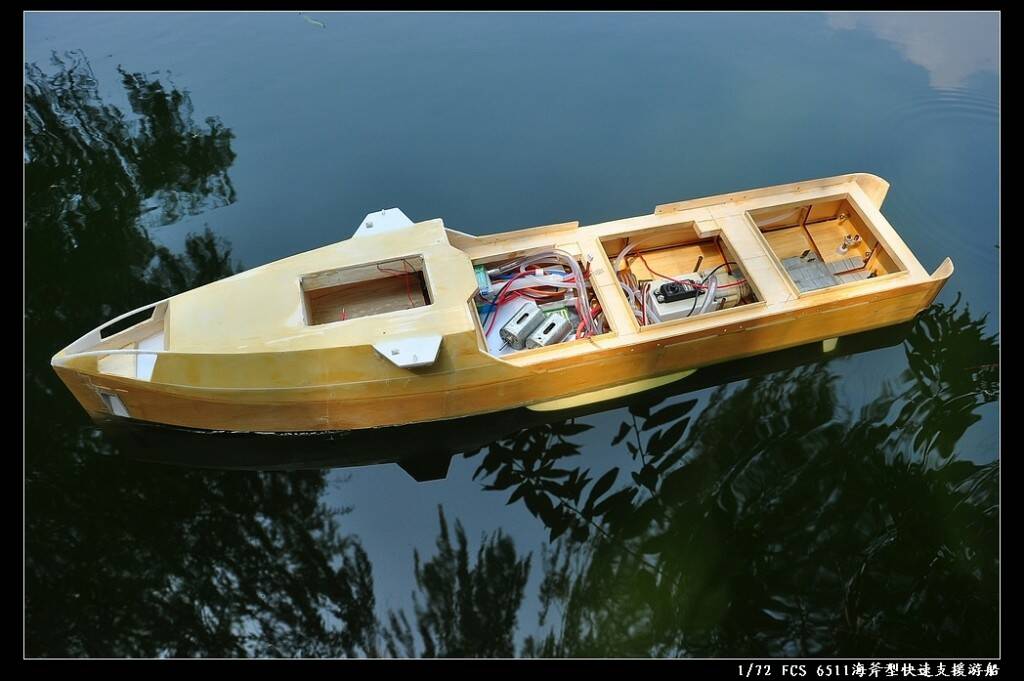

下水测试,平衡OK,吃水偏轻


压了很多才压到水线位置

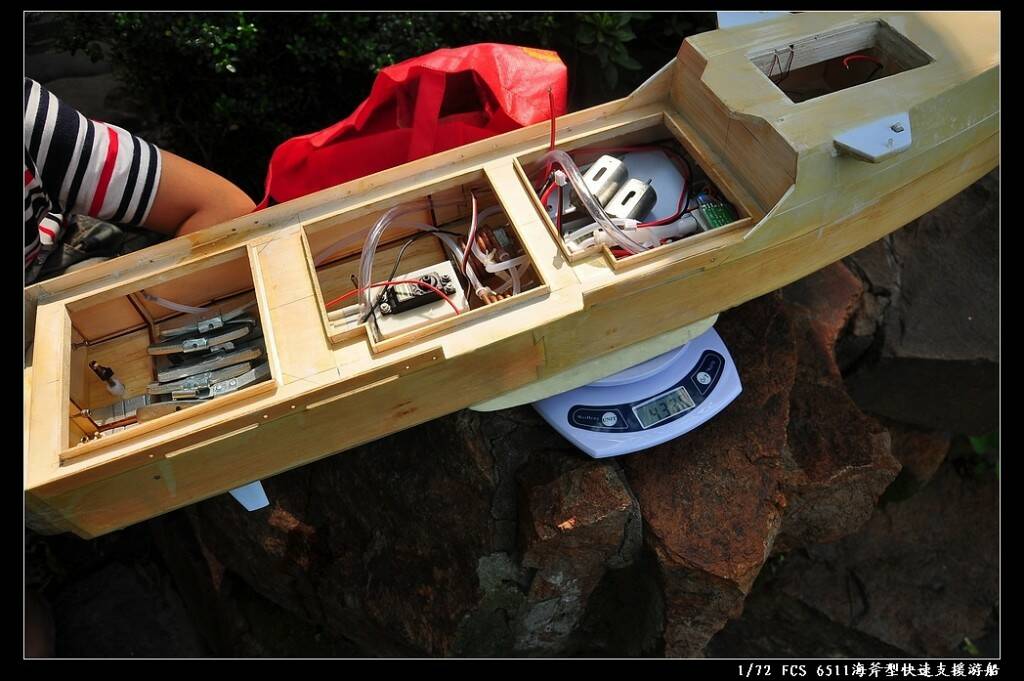

称重,看来完成后成品全重会达到5KG


水冷OK,流速还是太快


侧推OK,叶轮式的侧推动力没有螺旋桨式的效率高,推力不是很足,
回復 按讚

使用道具 舉報

發表於 2014年1月22日 08:49 AM | 顯示全部樓層
给妖大水两下
