[分享] 爽度破表的NanoWii-32U4

nikoniko1

zz6888 發表於 2014年2月15日 06:39 PM
貓大的圖文 我都看懂了 謝謝
本來就在想 TX RX 就是衛星那的(TX 還在小角落)
只是不知道3.3V 跟5V的引腳

不確定Z大用哪一套 GUI .. 我是過目前最好用的推薦是 EZ-GUI

功能非常齊全..電腦或許不用帶了..
若 RX TX 接反..進程式後會出現語音和訊息警告沒收到資料
藍芽模組配對方式
1. 先接上藍芽模組後再接上機子電源..
2. （只做一次性工作）安卓手機打開藍芽..搜尋您的藍芽模組..找到後
    密碼一般為 0000 或 1234 或問賣家..（假設您藍芽模組BUADRATE已經為115200）
3. （只做一次性工作）從安卓市集安裝完GUI 後打開.. 手指向右滑到 CONFIG 分頁
     進入 SETTINGS

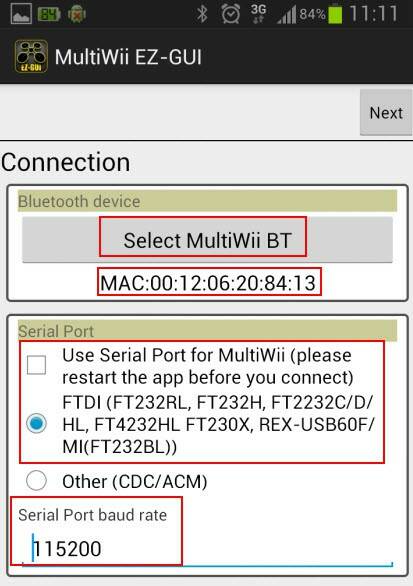

4. （只做一次性工作）選擇 要給 MWC的藍芽 和 通訊PORT

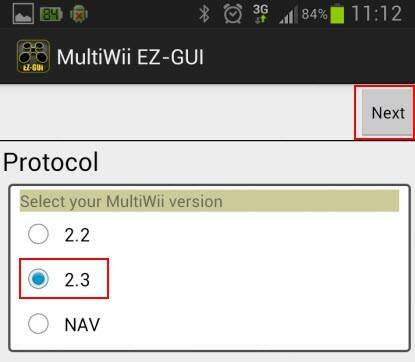

    再按 NEXT 下一步 （省略中間步驟）選擇 MWC韌體版本
     重新關掉和起始 EZ-GUI

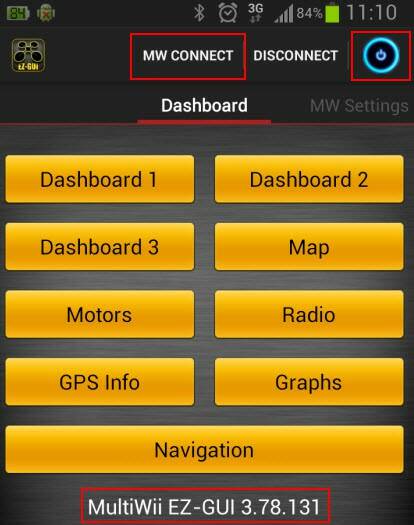

5.按一下上面 "NW CONNECT"  藍芽閃燈應該變成恆亮..出現語音代表連線成功
   （關掉 EZ-GUI 後再進入都要按一下 "NW CONNECT" 按鈕）
   選擇 DASHBOARD1或 DASHBOARD2 應該看到數值跟飛控板方向跟著變動

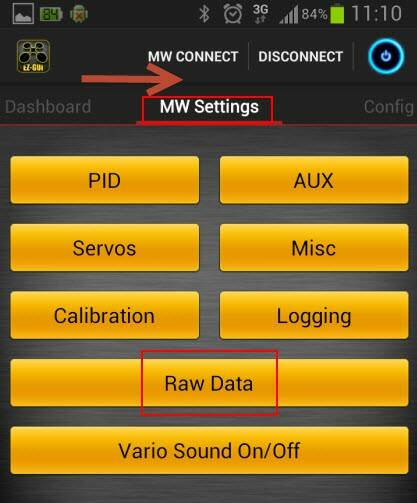

6. 不確定的話.. 如第三項左圖..檢查一下 RAW DATA 跟您在電腦上看到一樣
    數值一直更新..
7. PID &  Calibration & AUX 等等全在跟電腦調整相同
PID 可存不同檔案 隨時呼叫和套用.. 比電腦還方便..
8. 要離開的話..按下第五項的淡藍色的圓圖..連同藍芽一併關閉..方便！
希望對您有幫助！

nikoniko1

lilianch1218 發表於 2014年2月15日 04:12 PM
終於等到貓大大po文
但程度沒那麼好，看不太懂，
可以再說清楚一些嗎?

別擔心..只有四條線..

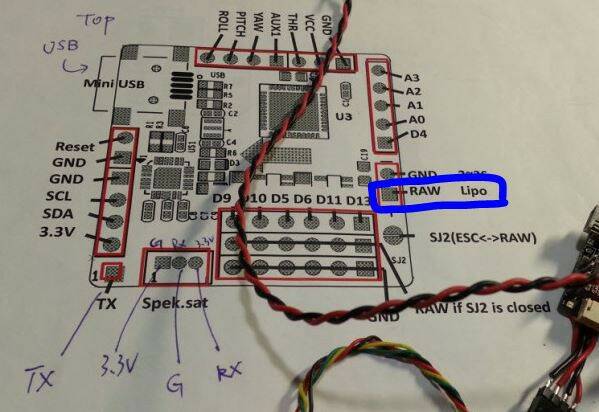

如上面說明書有 NANOWII 手寫部分..
您的CRIUS 藍芽板子背後有接腳名稱..
1. CRIUS CSR 藍芽 TX 接 NANOWII 的 RX
2. CRIUS CSR 藍芽 RX 接 NANOWII 的 TX
3. CRIUS CSR 藍芽 GND 接 NANOWII 的 G
4. CRIUS CSR 藍芽 VCC 接 NANOWII 的 BEC 5V 處
   (若您用BEC 且 JP1 關閉的情況..否則應變一下拉5V電源)

lilianch1218

nikoniko1 發表於 2014年2月17日 12:13 PM
別擔心..只有四條線..
如上面說明書有 NANOWII 手寫部分..
您的CRIUS 藍芽板子背後有接腳名稱..

OK..我下班再試試看... 謝謝貓大

makbuex

(若您用BEC 且 JP1 關閉的情況..否則應變一下拉5V電源)

1.請問要怎麼看JP1是開或關？
(小弟只知道我的設定為接電變BEC，SJ2 有連接起來)

2.若SJ2 有連接起來，藍牙是要接3.3V還是5V?
(5V位置是否在藍色圈起來位置？)


3.要接這個藍牙套件的話，MWC V2.2以下都無法使用嗎？
V2.2陀螺儀偏差bug，所以用V2.3比較合適嗎？

新手問題多，請見諒

nikoniko1

makbuex 發表於 2014年2月22日 01:04 PM
(若您用BEC 且 JP1 關閉的情況..否則應變一下拉5V電源)

1.請問要怎麼看JP1是開或關？

(1) 應該是SJ2 抱歉
(2) 看您的藍芽模組規格...上面圖片CSR單一棵晶片吃 5V
     5V 可外接或是從 BEC引出來 （RAW if SJ2 is closed 那排）
(3) V2.2（含）以上... 建議直上 V2.3
     陀螺儀問題如果五秒內朝同一個方向空翻三次以上會發生
     如果您沒有使用在這種環境下還OK
     V2.3 有改善 但沒根除. 不過反方向抗拒約2~3秒後恢復
