[分享] 爽度破表的NanoWii-32U4

zz6888

飛控版端要跳線接 UART 介面..我是用單一棵晶片 CSR 的..

我也買了跟你一樣的單晶片的 怎麼跳線接這塊板子啊??
可以詳細解說 跟特寫圖片嗎
另外 参數那裡得修改啥嗎 感謝!!

makbuex

跪求nanoWii接藍牙接線方法
請高手指導一下
感恩

nikoniko1

zz6888 發表於 2014年1月12日 12:00 AM
我也買了跟你一樣的單晶片的 怎麼跳線接這塊板子啊??
可以詳細解說 跟特寫圖片嗎
另外 参數那裡得修 ...

家中有事處理.. 很久沒上網..拍謝..
您購買時..HOBBYWING 上面有提到接UART..
就是那衛星天線的位置.. 因為32U4的USB 佔到SERIAL PORT0
所以要接那個白色 衛星天線的位置 和旁邊有一個TX的接點

因MWC V2.1支援SERIAL 0..在這片板被USB用掉...
所以接到SERIAL 1 （接衛星天線的白色座） 真正全面支援NANOWII 是V2.2以後
但 V2.2 陀螺儀偏差的BUG太嚴重.. 建議您跳過直上 V2.3. 以前的試做如下圖

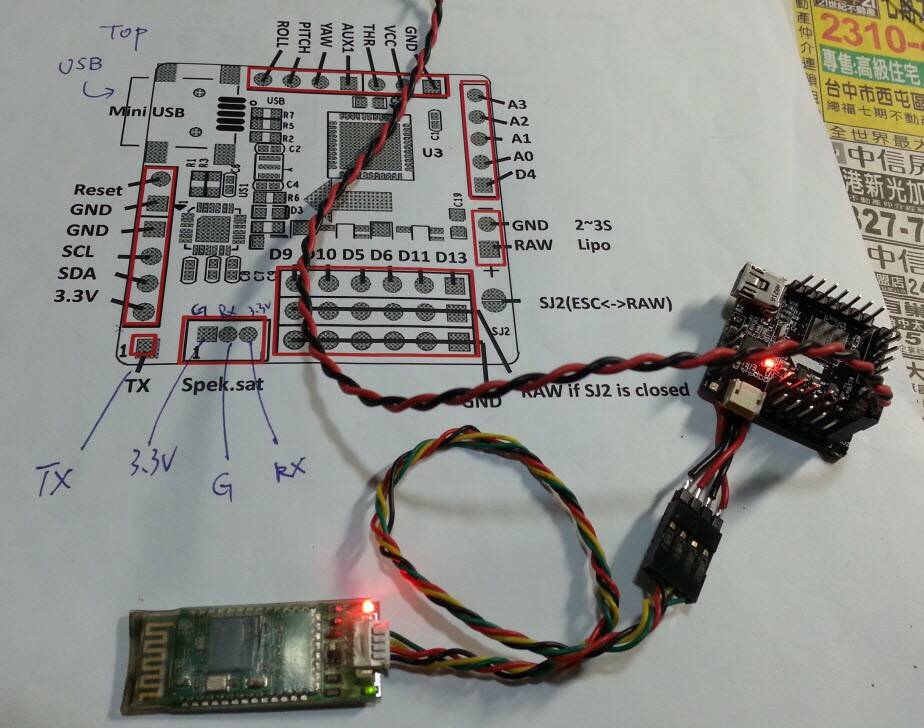

我用CRIUS CSR 晶片藍芽+MWC V2.3 .. 下圖標示放大點開..
CONFIG.H 內要注意 serial port 1 有開 115200 即可

因衛星天線是接 3.3V 所以藍芽電源5V 部分我接到
背板BEC 5V 處 （圖上 RAW 處）
CRIUS CSR藍芽能否用3.3V 要查一下..小弟我就沒做實驗了..

nikoniko1

makbuex 發表於 2014年1月20日 10:57 PM
跪求nanoWii接藍牙接線方法
請高手指導一下
感恩

M大 男兒腳下有黃金.. 小弟奉上接圖...如上層樓

lilianch1218

nikoniko1 發表於 2014年2月15日 12:29 AM
家中有事處理.. 很久沒上網..拍謝..
您購買時..HOBBYWING 上面有提到接UART..
就是那衛星天線的位置.. 因 ...

終於等到貓大大po文
但程度沒那麼好，看不太懂，
可以再說清楚一些嗎?

zz6888

貓大的圖文 我都看懂了 謝謝
本來就在想 TX RX 就是衛星那的(TX 還在小角落)
只是不知道3.3V 跟5V的引腳

現在又多了個問題
打開GUI 阿PITCH 都不動固定1500
程式哪裡可以 調看看嗎(要動哪個)
如不行 就是斷腳了= =
