無線模擬器

ilovems

謝謝您K 大，若有不知道的地方再請教你。

anocj

ilovems 發表於 2013年9月9日 04:12 PM
K大你好，請教：
若買POM編碼板，是不是買以下這東西回來，再加上加密狗就可以做出來了呢？

請教圖片右下角杜邦接頭後面要怎麼接??

kennethsu

anocj 發表於 2013年9月9日 06:11 PM
請教圖片右下角杜邦接頭後面要怎麼接??

右下的輸出端有三條線，第一腳是 PPM 輸出，第二腳是正電輸入，第三腳是接地。
紅黑線接 5 或 6 伏特，可以用接收電池或是用一條 USB 線剪掉一邊頭接電腦來取得 5V 的電源。
PPM 輸出要有一個 3.5mm 單聲道的耳機插座，可以單獨買插座或是找帶線的母頭剪掉一邊來用。

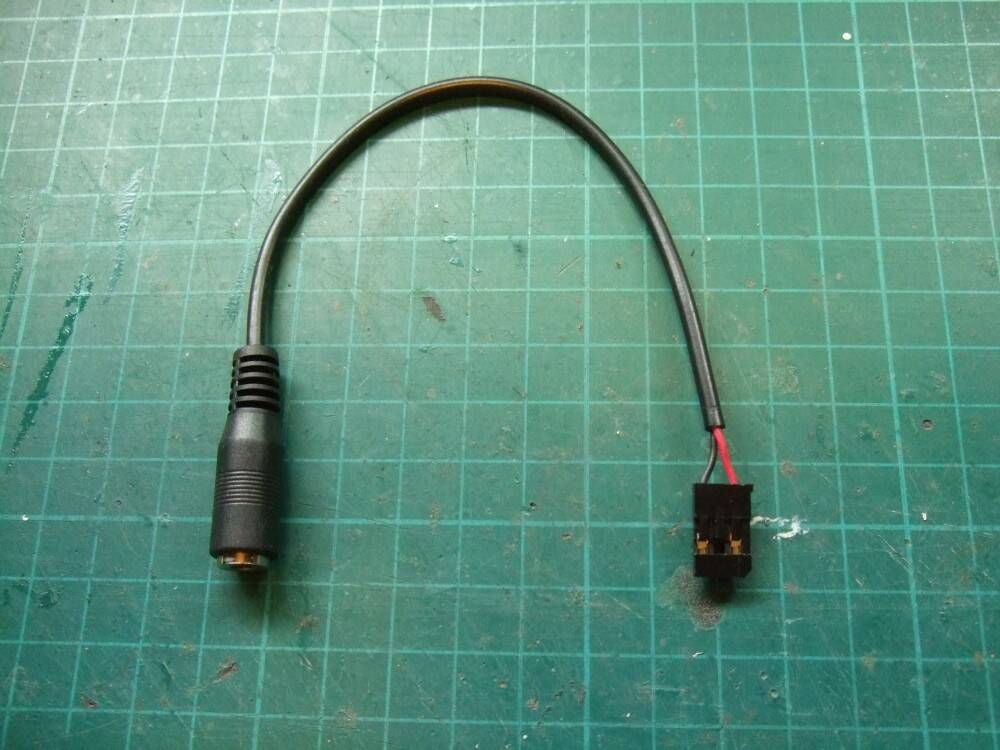

我做好的線就像這樣子：


我的板子右邊輸出有兩個三端子，下面側的一個三端子單獨接電池，上面側的一個三端子接耳機座。

如果只有一個三端子排針，就將這個三端子接耳機座，電池就改接板子左邊沒插的空座或接收機上頭。
要合併成一個三端子也行，但要插在右上側的端子上，全都看你自己要怎麼接又哪種方便。

最後再接上加密狗的線就完成了。

anocj

kennethsu 發表於 2013年9月10日 01:38 AM
右下的輸出端有三條線，第一腳是 PPM 輸出，第二腳是正電輸入，第三腳是接地。
紅黑線接 5 或 6 伏特，可 ...

謝謝 大師 解惑 ^^"

prostudio

kennethsu 發表於 2013年9月10日 01:38 AM
右下的輸出端有三條線，第一腳是 PPM 輸出，第二腳是正電輸入，第三腳是接地。
紅黑線接 5 或 6 伏特，可 ...

請問大師，這個PPM板要單獨供電，還是可以由接收機的電源來供電，還是兩個都要單獨供電?

kennethsu

prostudio 發表於 2013年9月17日 10:26 AM
請問大師，這個PPM板要單獨供電，還是可以由接收機的電源來供電，還是兩個都要單獨供電? ...

兩者是共電的，由接收供給或 PPM 板供給都可以。
電源電壓相同是必需的，如果是分開給電會造成電壓位準不同產生奇怪問題甚至燒毀情事。建議電壓 5 伏。
