shamu

進度更新--組裝篇

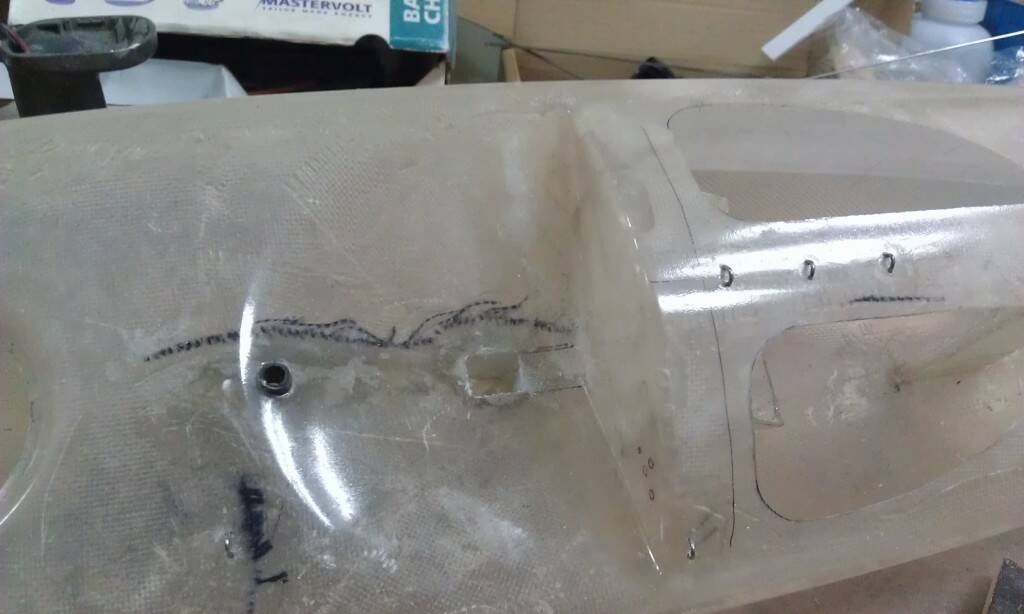

在製造船體之前已經有在船體外作好穩向版套箱位置的記號了
先把套箱放進船體內比對一下位置..




套箱確定好位置後..包上FRP固定船體上..





假固定一下方向舵..




船底部挖洞讓穩樣版套入套箱中...





接下來要把船體與甲板接合了..

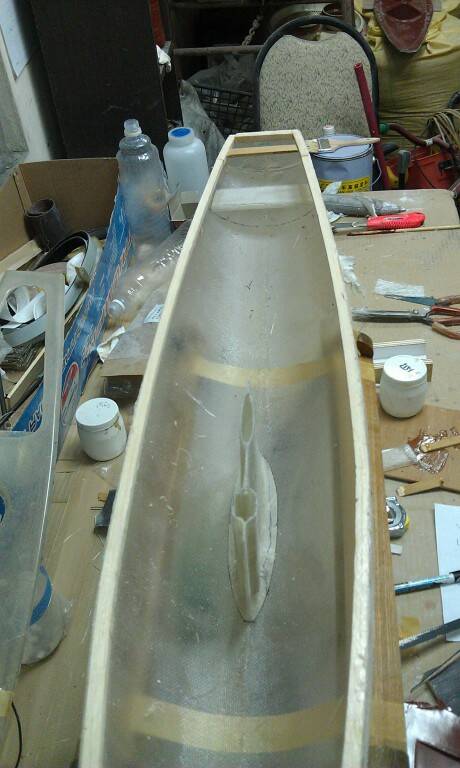

再把船體放入模具內穩固..

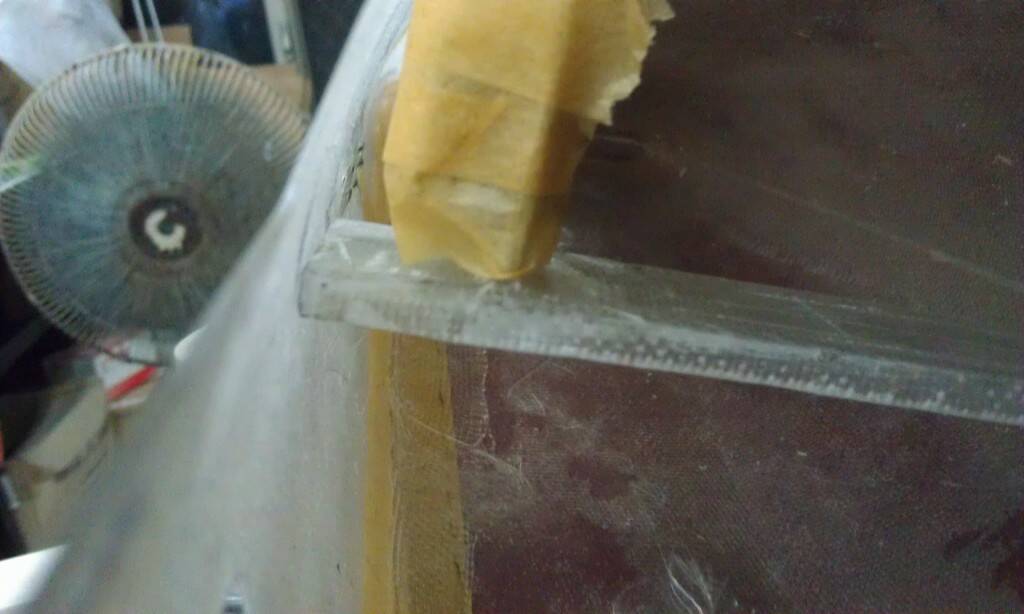

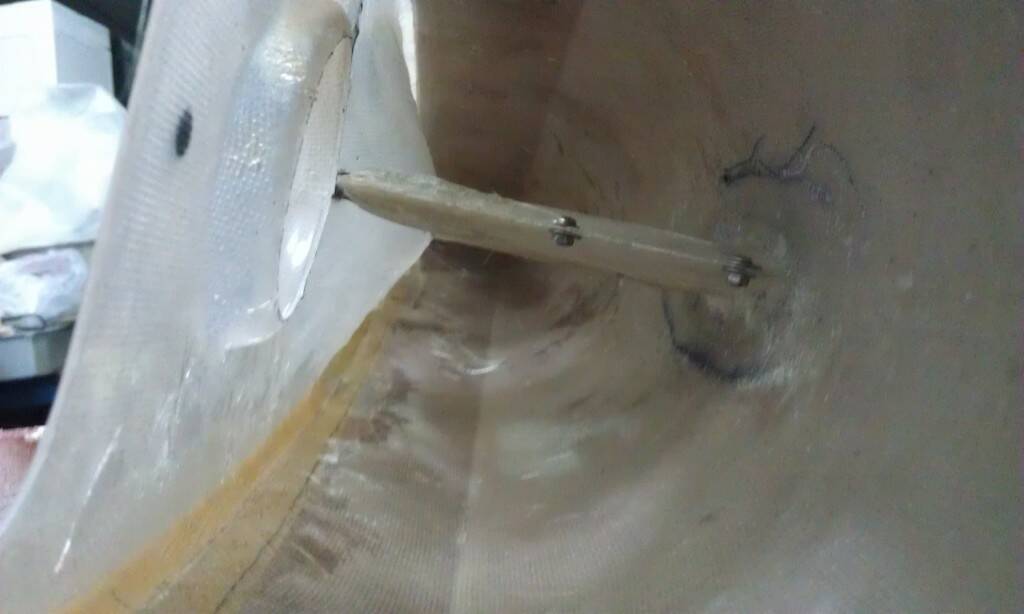

之前要用來固定的巴沙木條已經不使用把它給移除了..
這次不使用玻纖泥黏接..是打算直接由船體內包上FRP

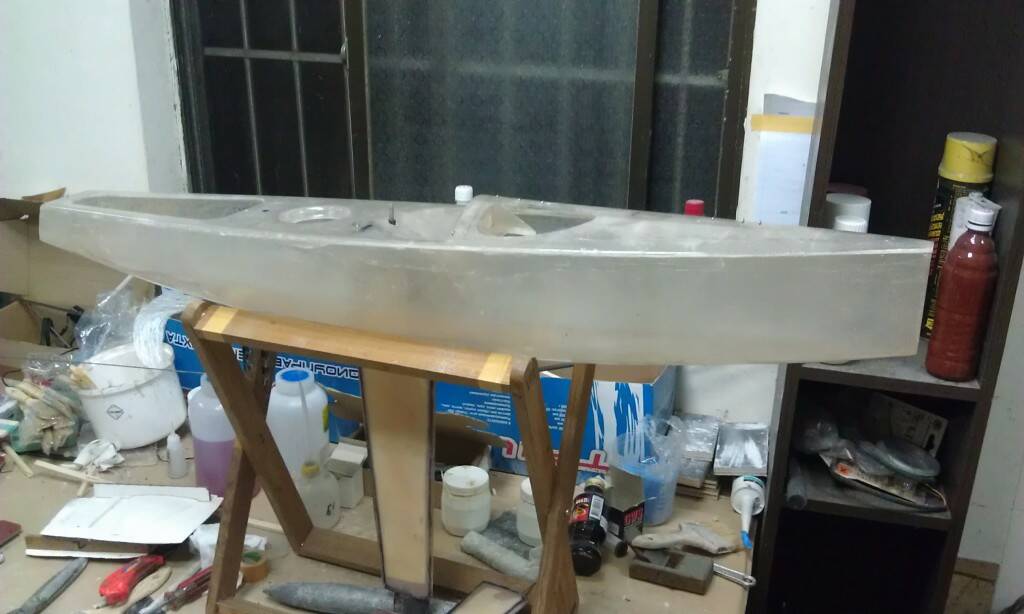

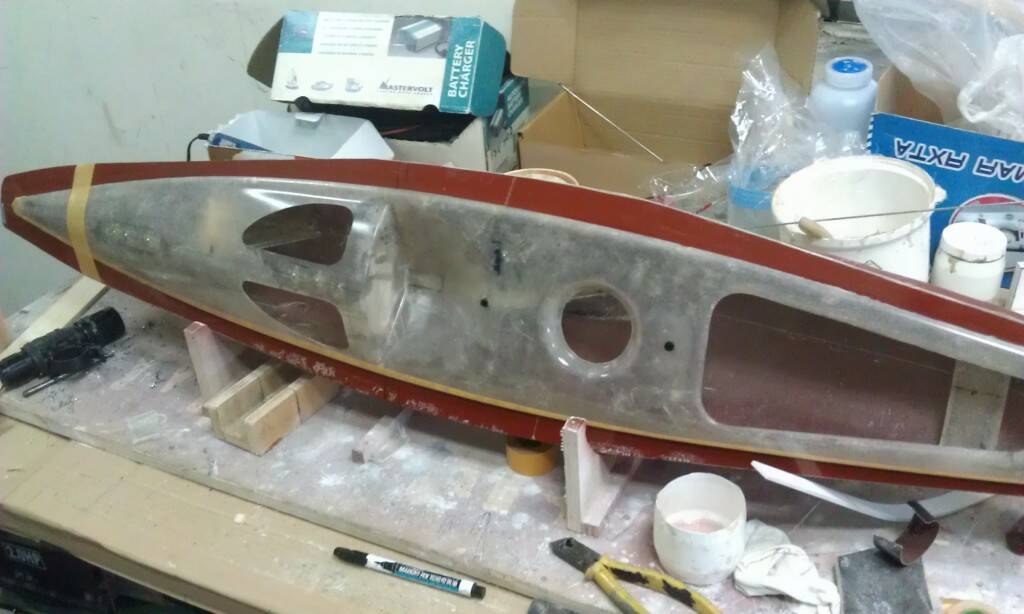

船體與甲板包上FRP的樣子...
中間那隻是套箱..







船體前補上一隻FRP板增加強度..

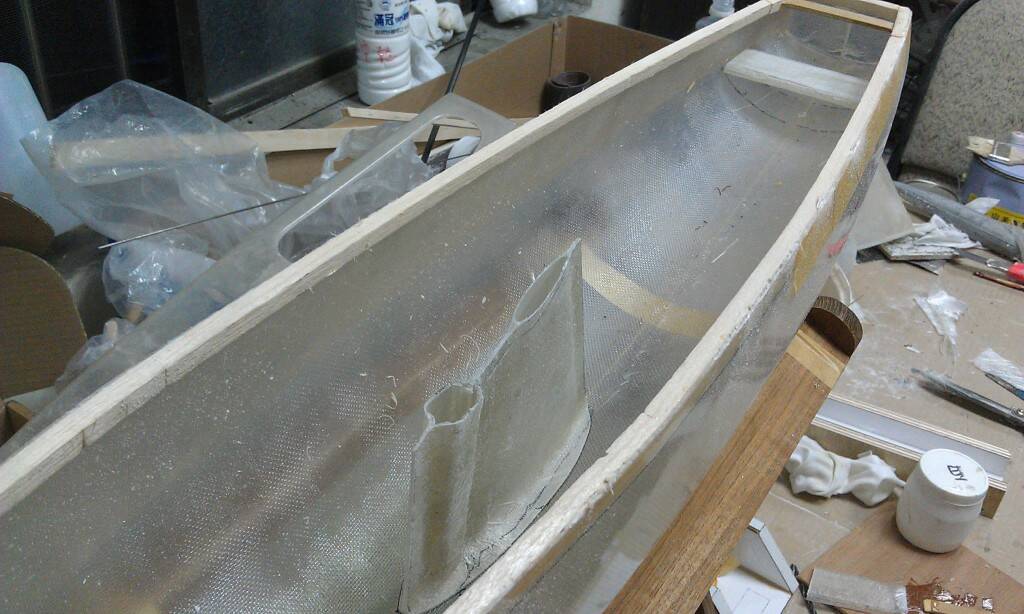

套箱與甲板結合處也包上FRP做好防水與補強..

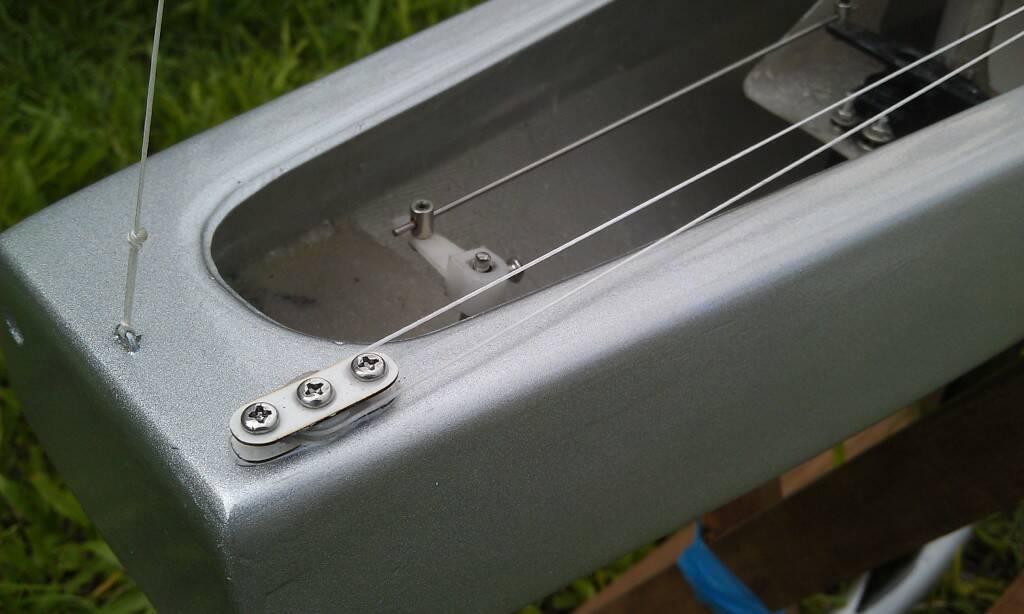

接下來就是甲板的五金與繩索配置了

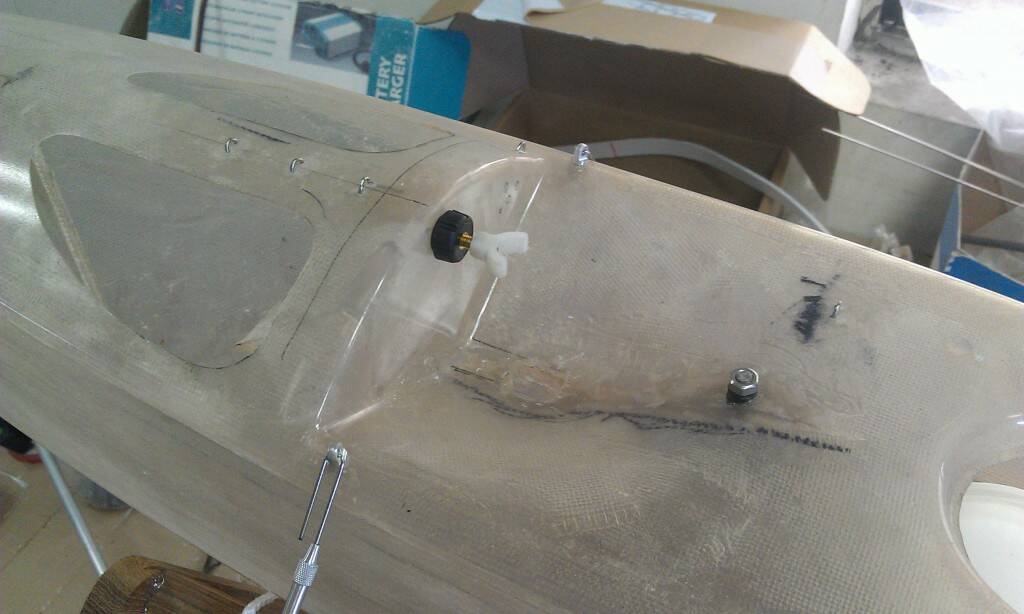

自己DIY的桅桿角度調整螺絲...






鋁合金掛點與側支索調整螺絲都是掏寶買的...





裝上收帆伺服機..
桅桿是6063/9.6MM鋁合金管

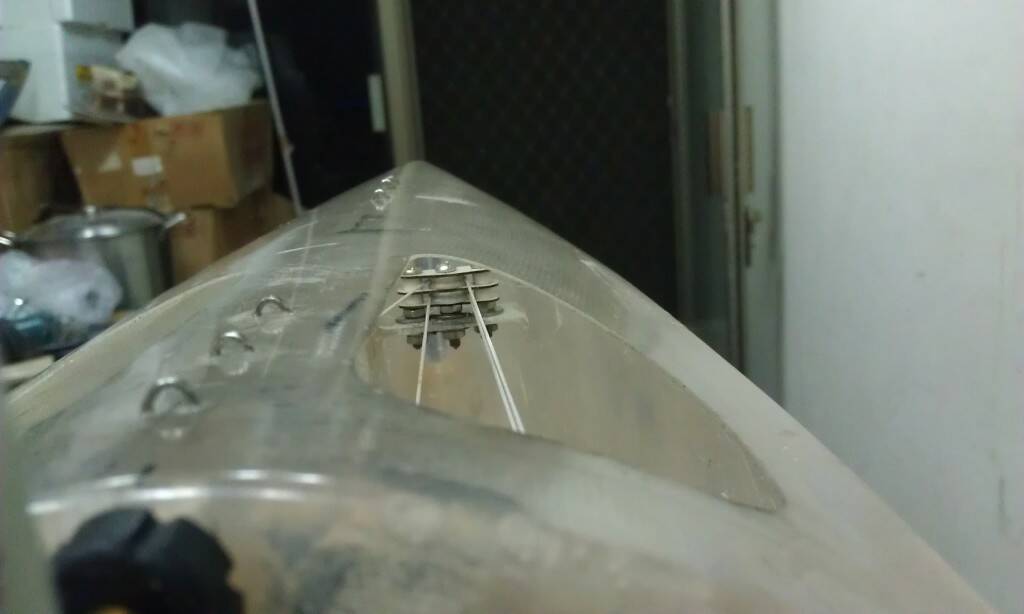

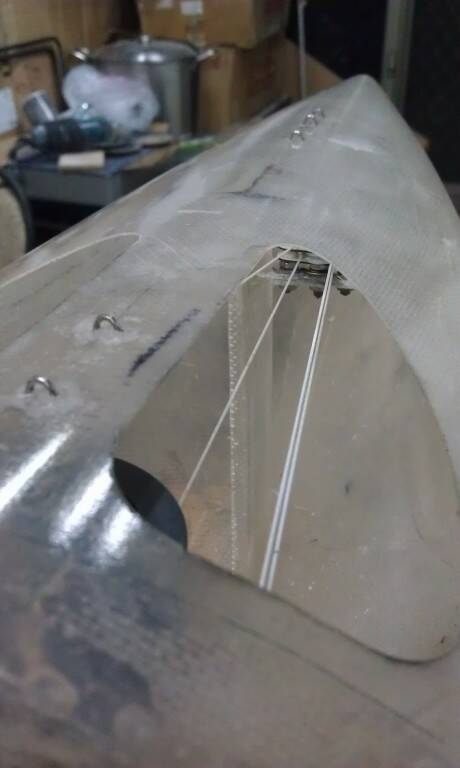

自製雙層滑輪...

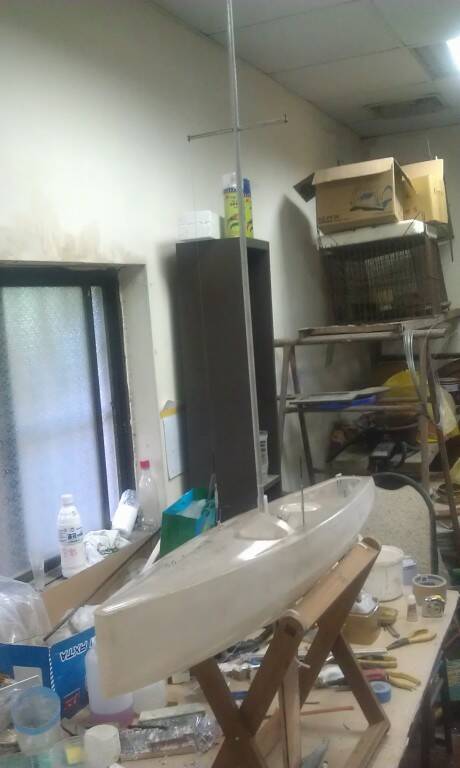

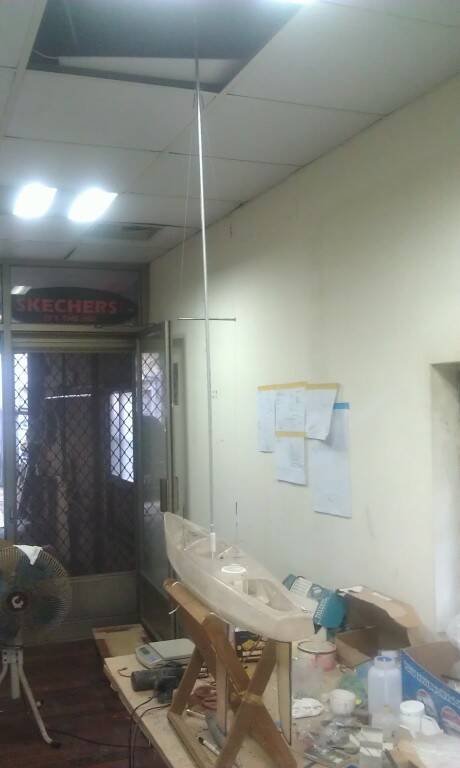

為了要組裝..還把天花板輕鋼架拿掉一塊..





頂天了...

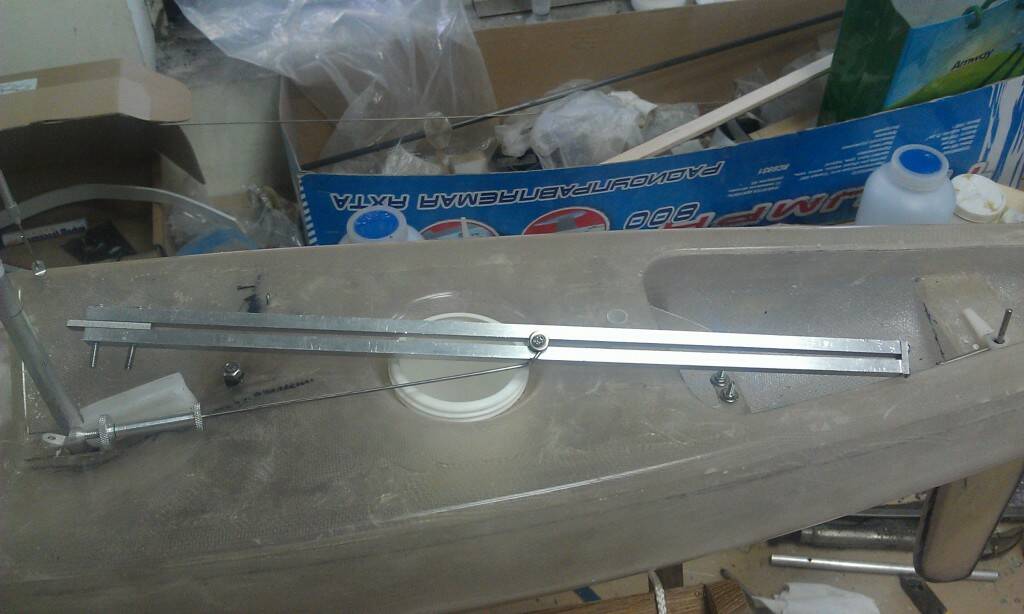

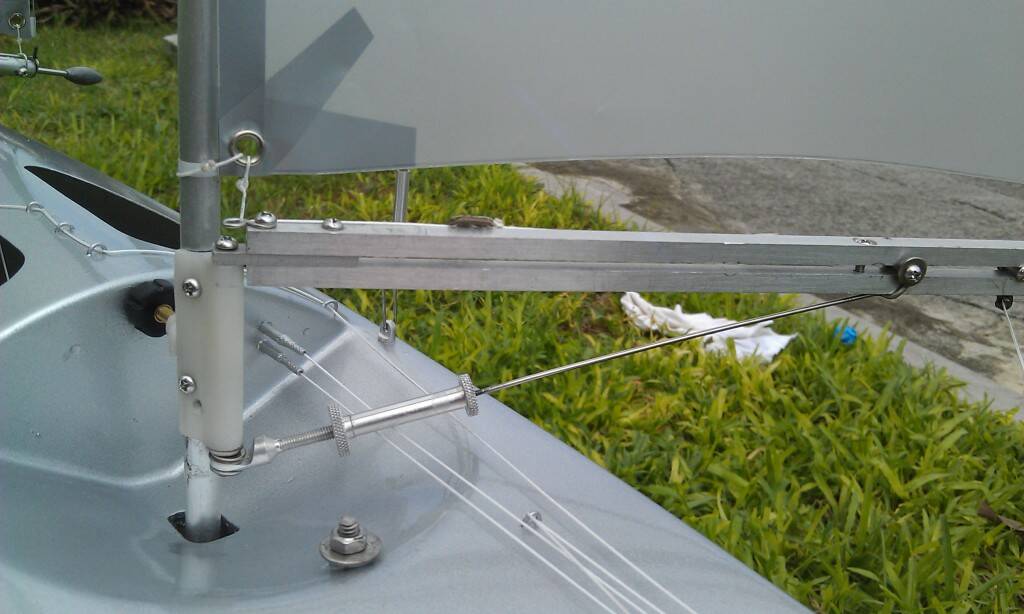

真不知道這塊固定BOOM與VANG的東西要叫啥.

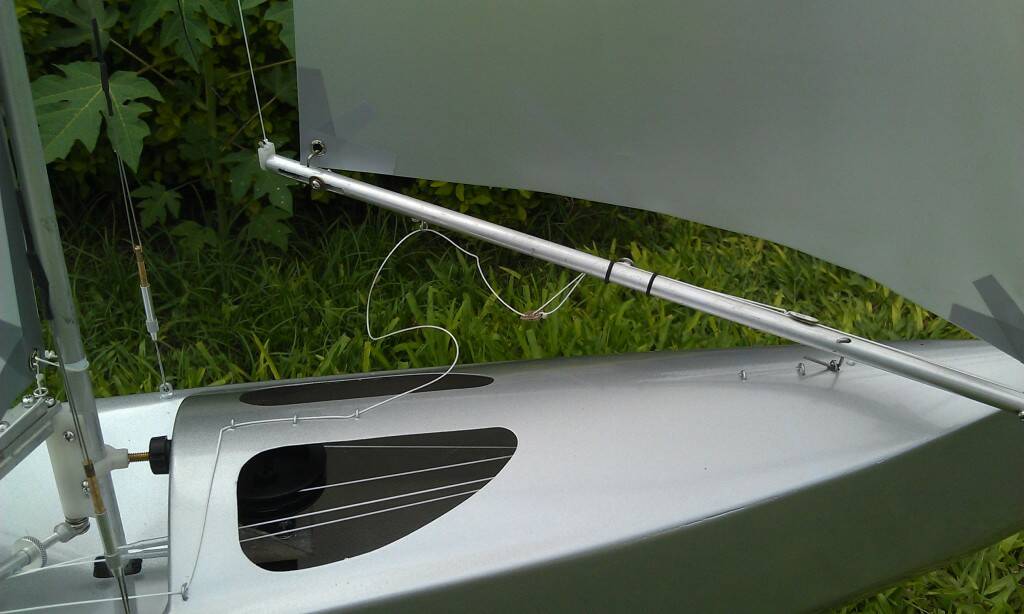

MAIN BOOM用兩根6063鋁條構成..
感謝J大提供尺寸給我參考..

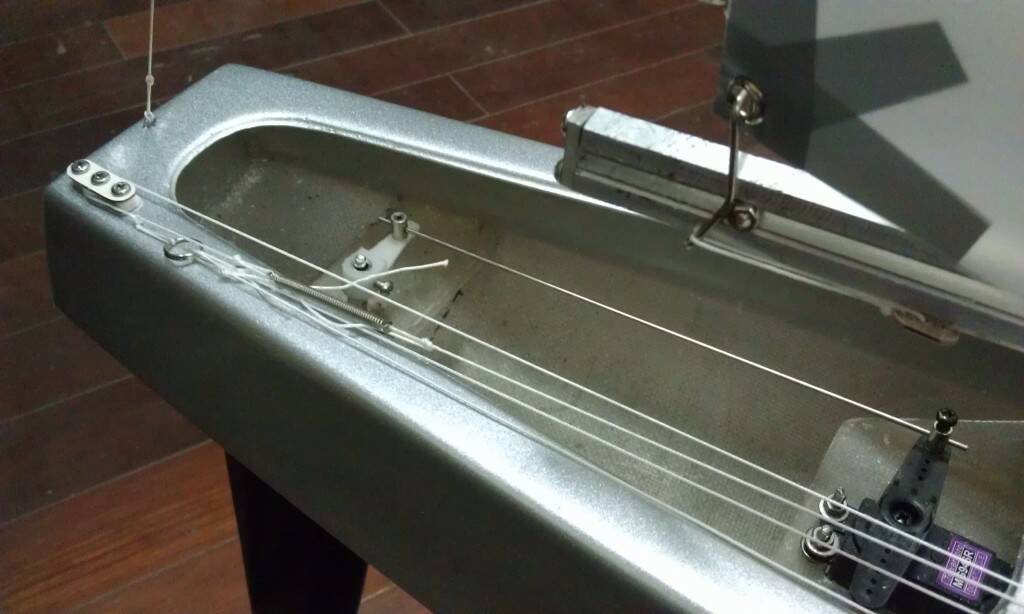

開始配線..走封閉循環線









未完..

shamu

進度更新---船體噴塗與組裝

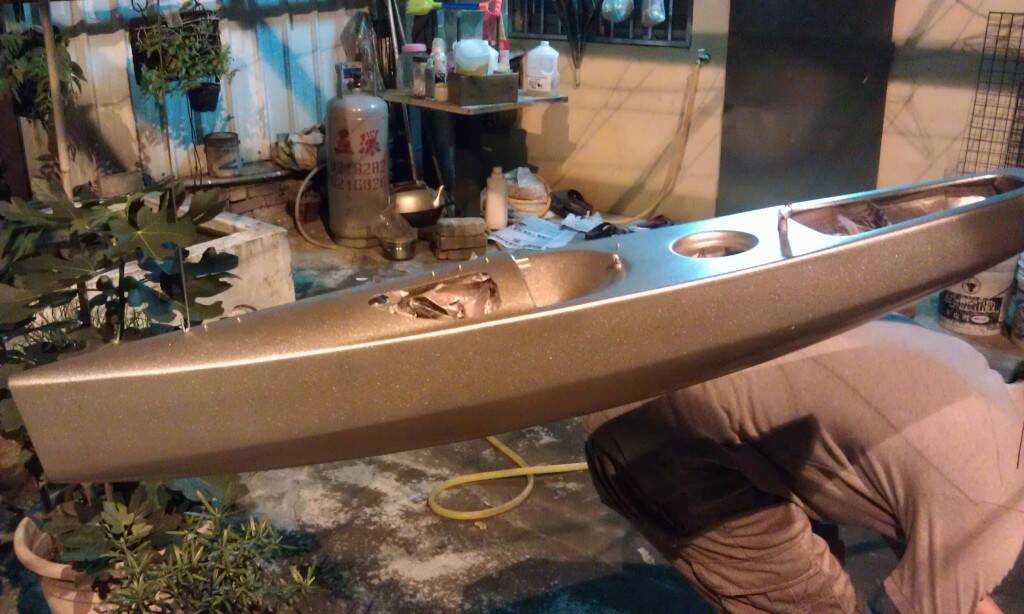

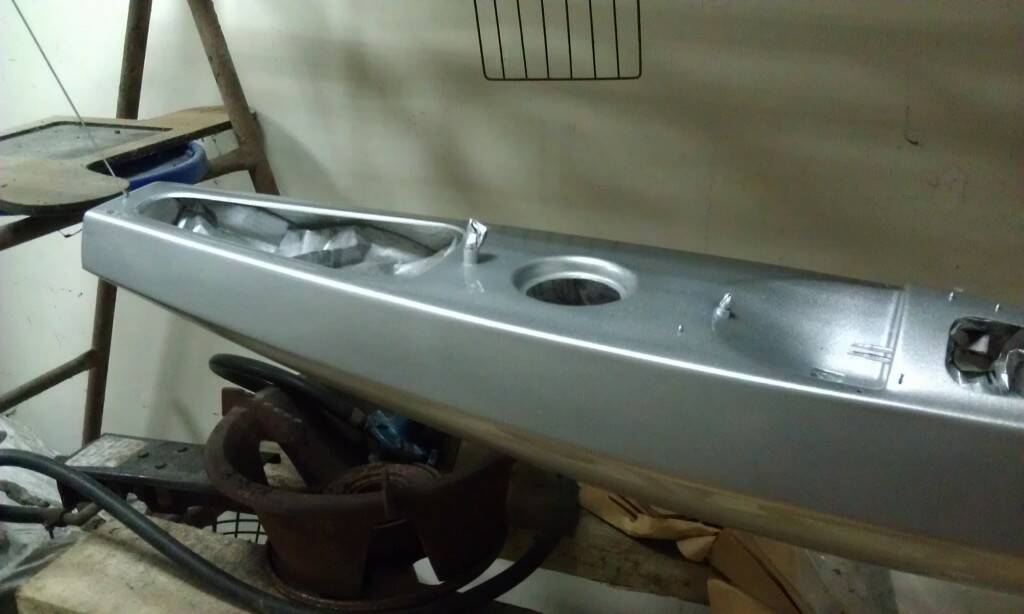

開始船體噴塗...這次是選擇了銀色塗裝..

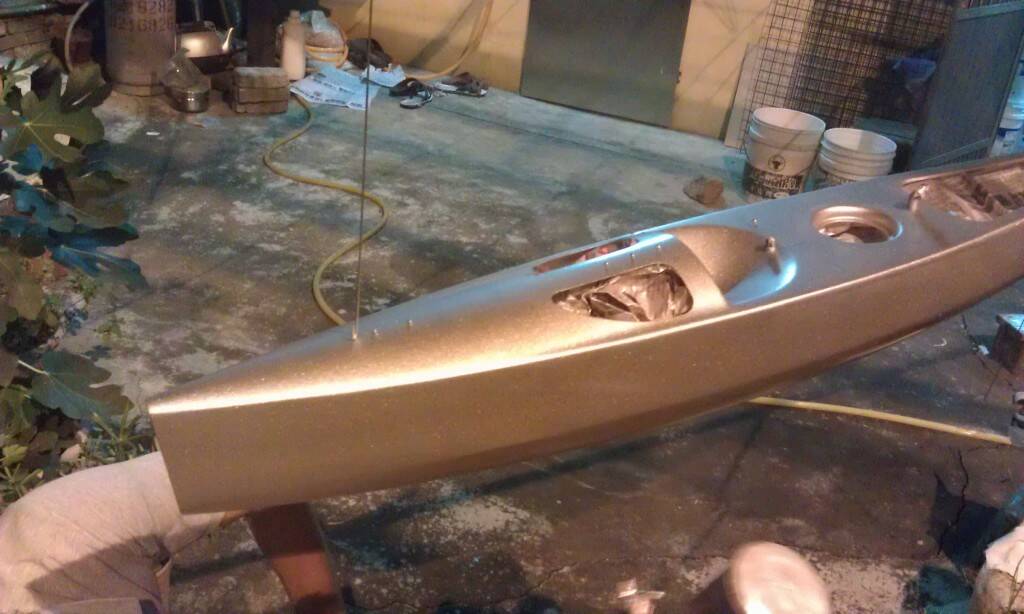

吊在曬衣架開始塗裝..




晾乾中....




雄哥說..這塗裝很像軍艦的顏色...












方向舵與穩向版塗裝成黑色..




開始製帆囉...

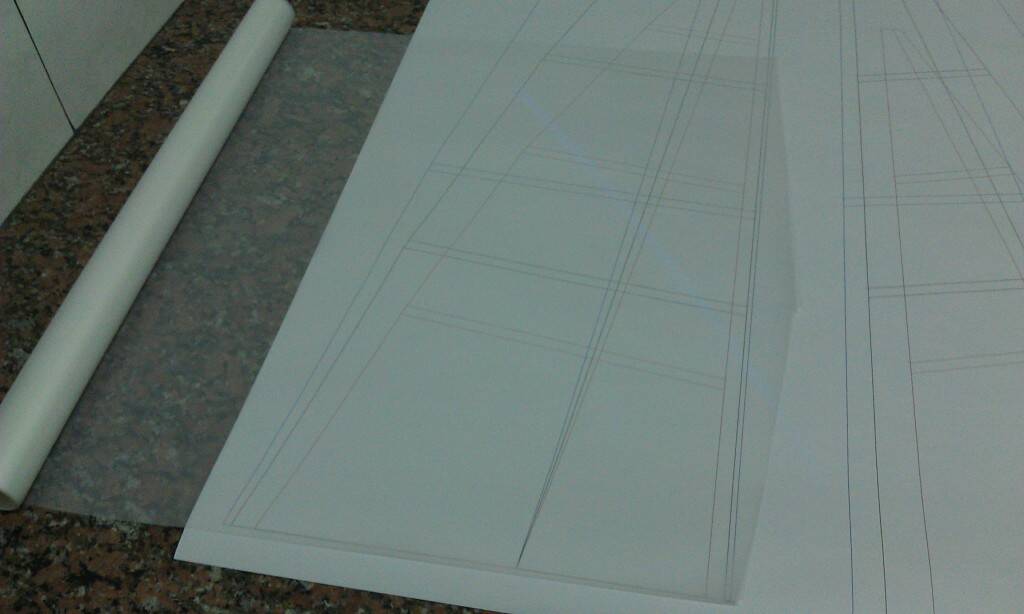

先用CAD畫出A-B-C帆1:1的圖紙..



拿到這份圖紙後讓我嚇了一跳...實在是有夠大張的
旁邊那個是一般的面紙盒..比對一下就知道有多大張了




按照圖紙描繪在薄膜上...




裁切後的帆...



感謝秘書長支援的拼凡治具....
拼帆過程J大也有PO過了..這邊就省略囉.
接下來就是把帆裝配至到船上去囉..

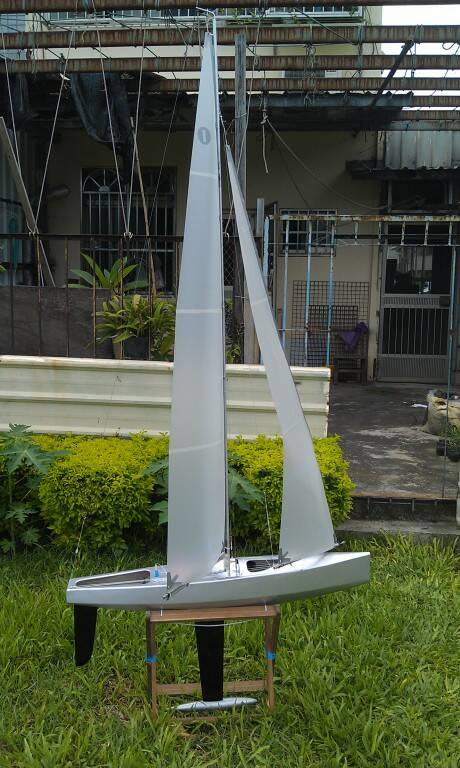

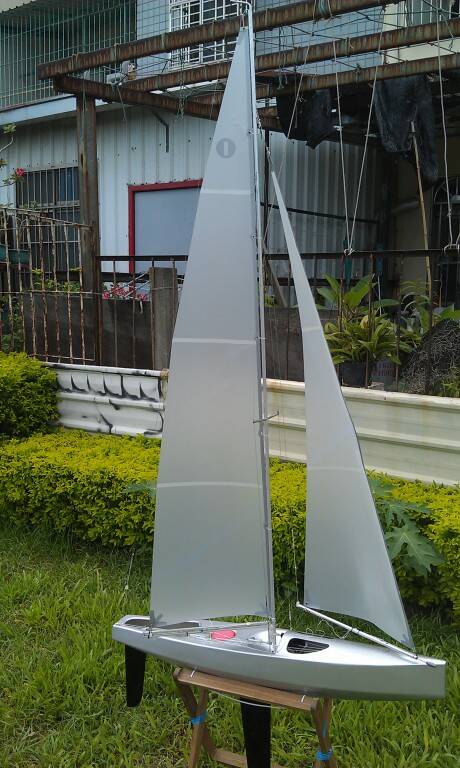

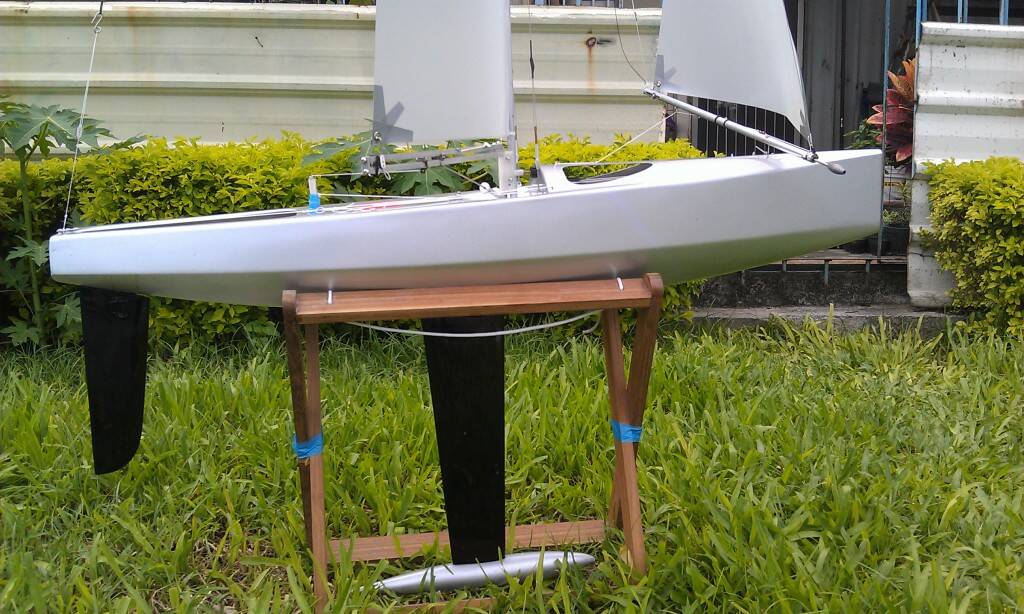

以下就是完成後的GOTH...












































全部完工後也在上個禮拜拿到蓮池潭航行了...
但是並沒有帶相機去拍航行時的照片..
首航當天連池潭大約是3-4及風左右..
這船跑起來相當的順暢..操控起來相當靈敏..算是好船一條
有機會再補上航行照囉..
