野人獻曝 .. 當 Devo RX 配上 ABC

seafisherman

原帖由 zidane0623 於 2013年3月5日 01:18 PM 發表
很實際確實！畫面中的12S更讚！！
映像中DEVO獨立接收沒有出很多的樣子，頂多每個動數的控都有配一顆同動數的獨立接收，且辨認方式很簡單。
例 RX701(7動)=>DEVO 7、RX801或RX802(8動)=>DEVO 8/8S、RX1002( ...

我知道 ZI 大 為何說我接反了 ! 嘻嘻 ... 不告訴你 ... ( 開玩笑的啦 ! )


網路曾流傳一圖 , RX 1002 配搭 ABC 的接線圖
我當時 , 照那樣接 , 就是 ZI大您說的接法
可是 .. 經我實際操作之後 , 接線會有幾個通道的舵機 , 會有錯誤反映
我必須這樣接 , 才能正確對應的上 ...

我不敢評論說 ,  那張圖有無錯誤 ,
但 .. 我這接法 , 是我實際 測試的結果
各通道 , 才能正確對應 !

ZI 大可以試試看 ! 或許兩種都可以 , 也說不定 !
3GX 我手上沒有 , 就等 ZI 大來發表一下測試成果了 ...哈哈...
但 野獸 是 我現在裝機 服役 的現役機
懶得再拆來拆去 , 就拿 ABC 來當小白鼠了

另 ... RX 不管 Devo 1002 , 1202 或 802 這幾種接收
我不管拿 Devo 10 飛 , 或是 12S 飛 , 對頻都馬A通 ... 都是 呆就布 .. OK 的啦 !

[ 本帖最後由 seafisherman 於 2013年3月5日 01:34 PM 編輯 ]

zidane0623

哈～原來如此
其實那張圖就是對應RX701的，或許是每個動數接收器接法可能會有差異，再來就是關係到舵機訊號正反向的差異。
接法沒有對或錯與一定的標準，只有接好後所表現出的對應動作對與錯而已
不過小弟沒有潮牌陀螺儀無法測試

no1taxi598

查過 devo7和devo10的說明書,rx701 rx1002都是螺距->aux1 感度->aux2
而ABC的1對3接線 白->螺距 紅->升降 黑->感度
感度黑線有插過GEAR 然後在控的配置輸出把GEAR打開並把開關指定到控左邊的AUX2旋扭,這樣感度可以無段調整

seafisherman

原帖由 zidane0623 於 2013年3月5日 01:39 PM 發表
哈～原來如此
其實那張圖就是對應RX701的，或許是每個動數接收器接法可能會有差異，再來就是關係到舵機訊號正反向的差異。
接法沒有對或錯與一定的標準，只有接好後所表現出的對應動作對與錯而已
不過小弟沒有潮牌陀 ...

想不到 ZI 大就馬上補上 3GX 的照片

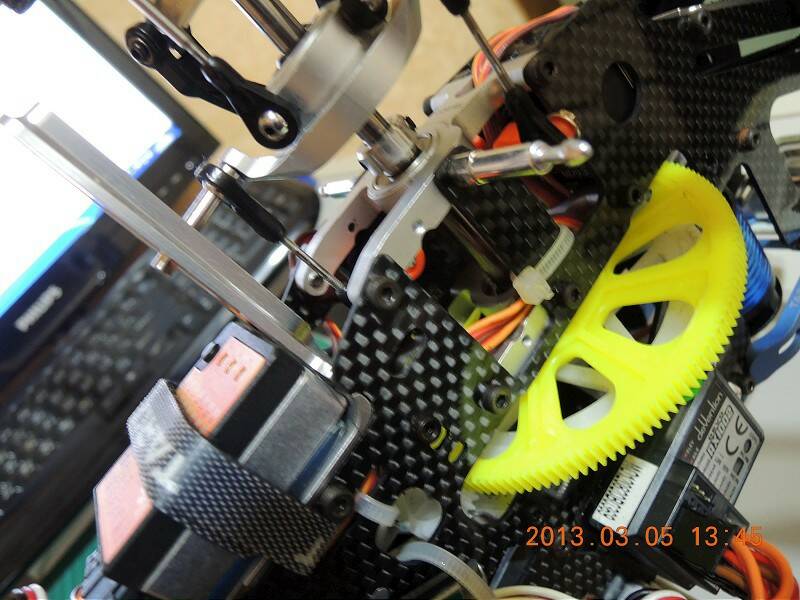

害我 只好趕忙抓起相機 拍一張 野獸 與 Devo RX 1002 現役機 的照片
隨便拍拍 , 角度難抓 ...

davidlitmanen

原帖由 no1taxi598 於 2013年3月5日 01:46 PM 發表
感度黑線有插過GEAR 然後在控的配置輸出把GEAR打開並把開關指定到控左邊的AUX2旋扭,這樣感度可以無段調整

內行人  無段調整妙用多...

大機接收的配線真是神妙，為什麼會有三合一接線這種設計呀

[ 本帖最後由 davidlitmanen 於 2013年3月5日 04:29 PM 編輯 ]

gramps0922

相當實用的分享!!!
