野人獻曝 .. 當 Devo RX 配上 ABC

seafisherman

最近 拜 PB 大 與 SUV 大 以及 EJ 大 .... 等人的努力 ( 族繁不及備載 )

華牌的控 , 族群已經越來越龐大
但... 與其相關 RX 接收器 的應用文章
卻..一樣少得可憐 ..


我就野人獻曝 , 大家加減參考一下吧 !


首先 , RX 系列接收 非常多種
我以手上有的 Devo RX 1202 作為小白鼠當例子
其他的型號就 , 不一一列舉了 .. 因為 道理是相同的 ...

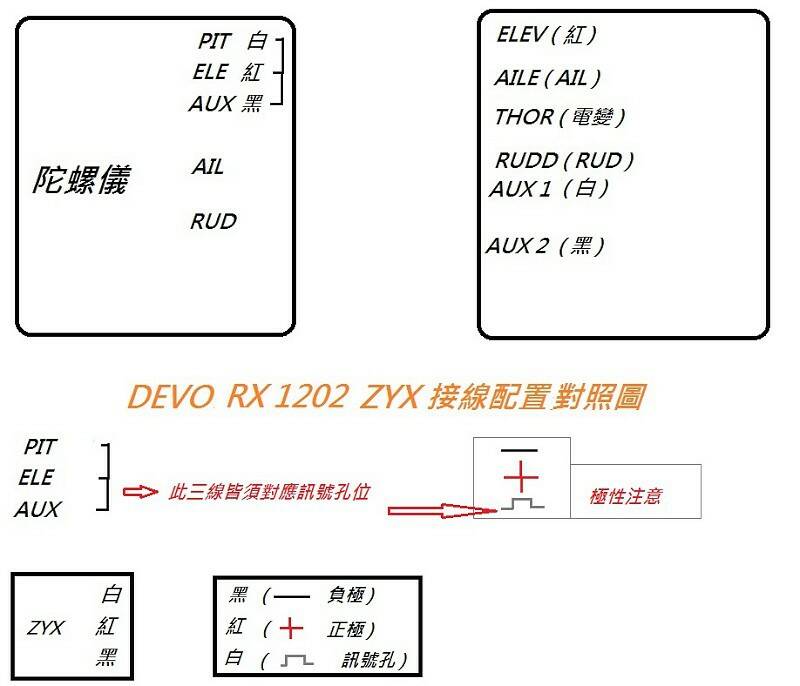

此篇 只以 ABC 當配套範例 , 野獸  也是如此接線 , 嘸蝦咪困難 ....


PS. 圖有點多 , 所以 前 5 樓 我就包辦了
      每樓都算一階段 ....照片中都有小提示 , 請別放過 !

[ 本帖最後由 seafisherman 於 2013年3月5日 12:54 PM 編輯 ]

seafisherman

接續首篇文

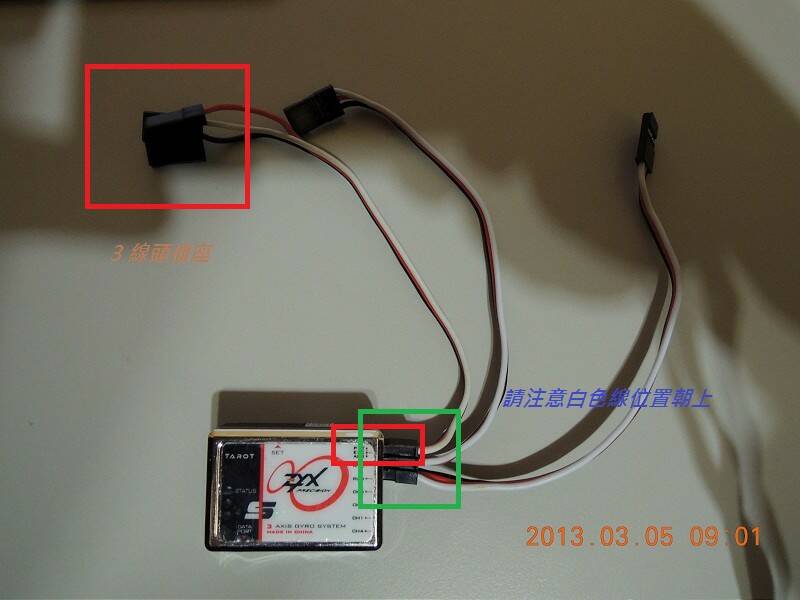

以下為 實際 應用的照片
照片中有我編輯的小提示文字  , 請別放過 ...

[ 本帖最後由 seafisherman 於 2013年3月5日 12:24 PM 編輯 ]

seafisherman

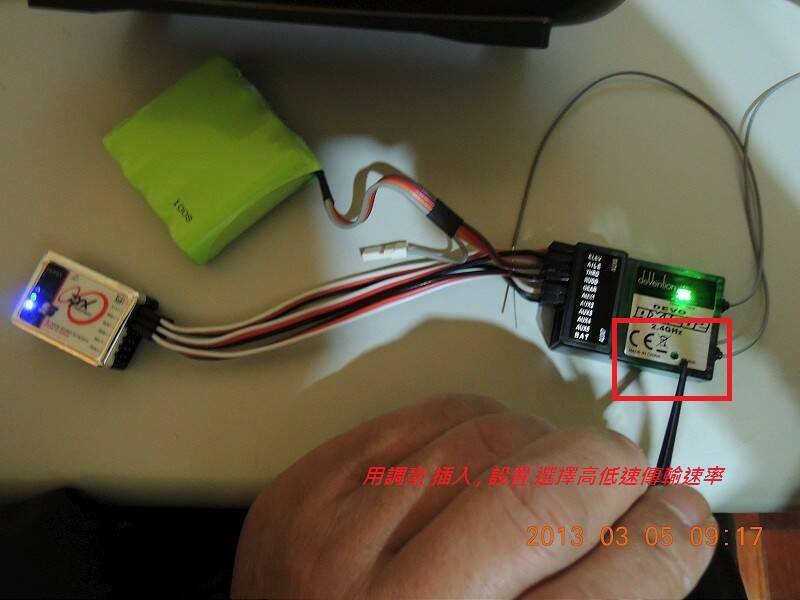

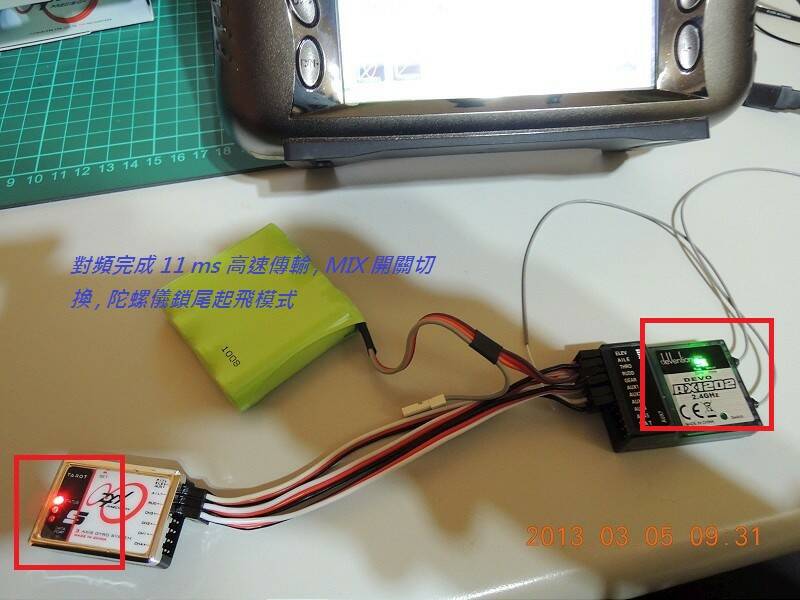

Devo RX 系列 的高速傳輸速率 11 ms
這一項 , 千萬別小看它 , 11ms 高速傳輸 , 可是高檔貨 J 牌 與 使胚狀 的強項
EJ 大的部落格 , 有詳細測試過 ... 性能優異的很咧 !

[ 本帖最後由 seafisherman 於 2013年3月5日 12:44 PM 編輯 ]

seafisherman

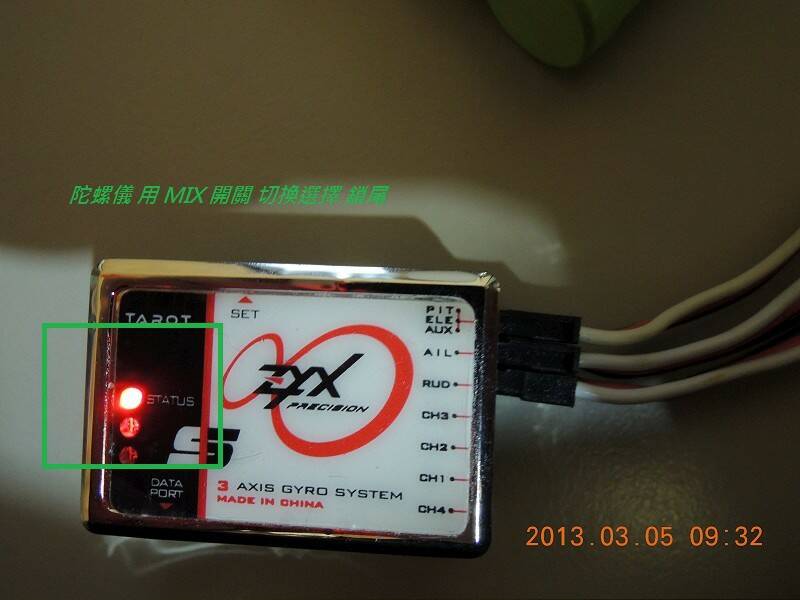

設置 MIX 為 切換 陀螺感度 開關

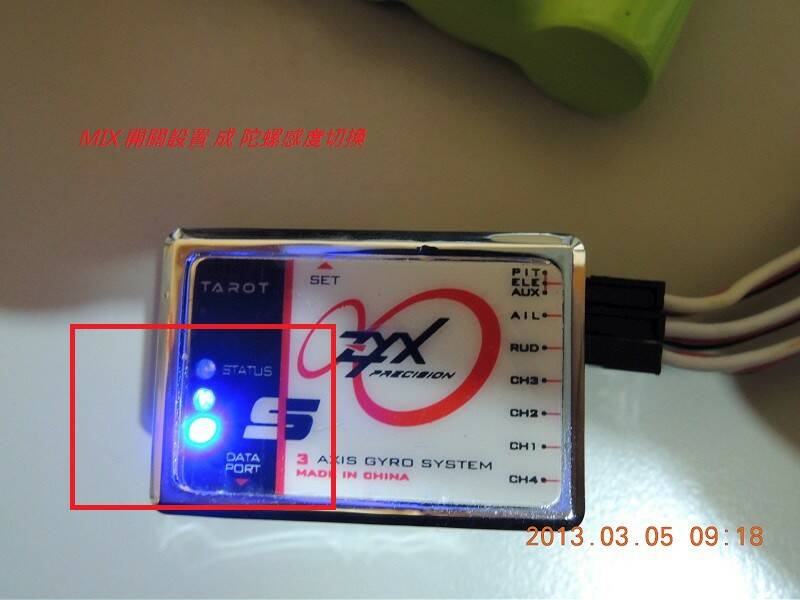

ABC 實際對應燈號顯示圖

紅燈為 => 鎖尾 模式
藍燈為 => 非鎖尾 模式

[ 本帖最後由 seafisherman 於 2013年3月5日 12:57 PM 編輯 ]

seafisherman

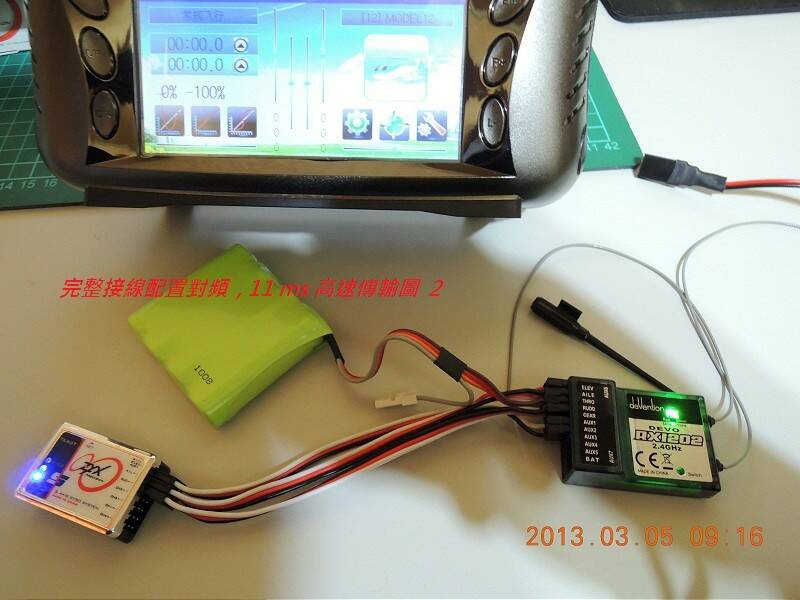

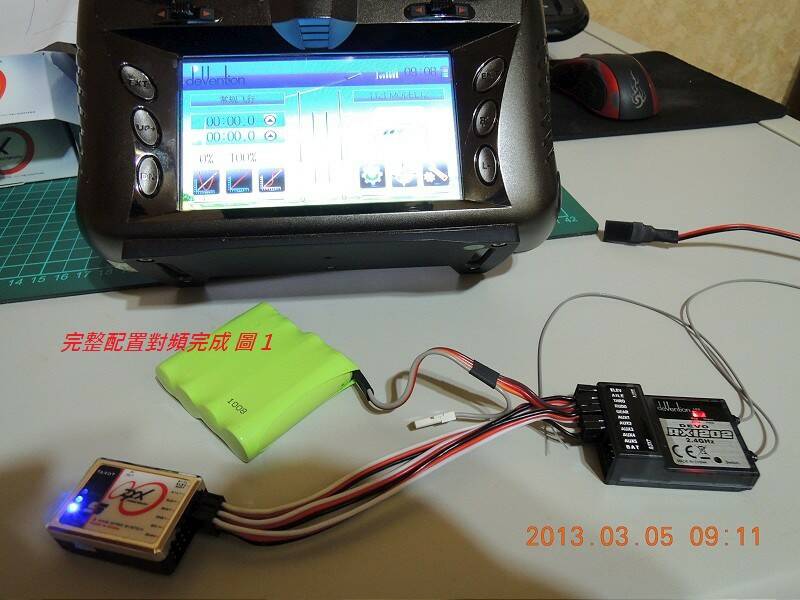

整個接線全貌

zidane0623

很實際確實！畫面中的12S更讚！！
映像中DEVO獨立接收沒有出很多的樣子，頂多每個動數的控都有配一顆同動數的獨立接收，且辨認方式很簡單。
例 RX701(7動)=>DEVO 7、RX801或RX802(8動)=>DEVO 8/8S、RX1002(10動)=>DEVO 10、RX12002(12動)=>DEVO 12/12S
不過上列不管接收是幾動，都可以隨意拿任一款DEVO系統控來對應，真是方便的設計(比如說拿DEVO 7E對應RX12002是行得通的 )
不過黑白線是不是接反了? 黑線應該是=>AUX1、白線=>AUX2 ，不過這接法小弟也不知正不正確，畢竟都是從網路資料來的。
對於RX接收對應潮牌接法沒有那麼複雜，若是對應亞X的3GX就比較複雜些了
既然S大已獻曝潮牌陀螺儀接法，那換小弟抱抱亞X最有名的3GX


[ 本帖最後由 zidane0623 於 2013年3月5日 01:20 PM 編輯 ]
