[分享] 電源供應器製作分享(12V電池充電器家用)

nikoniko1

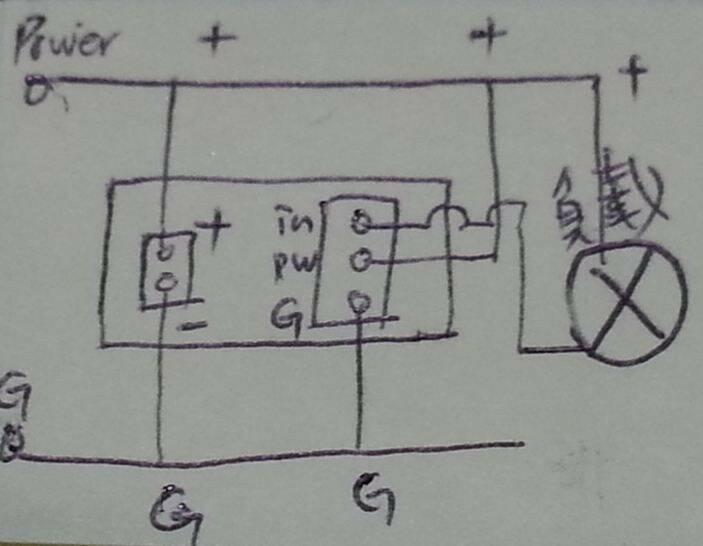

合錶應該有五條線 ...畫的不好勿見笑
跟您上面最後一張圖一樣

dr091007

請教nikoniko1大一下~
電腦用的power除您之前所言
不要的輸出線路全抽掉留下一條綠色的啟動線把它焊接到接地處
剩下的12v.5v.該怎麼拉線出來?!
或是把12v全併聯!?5v全併聯!?再拉兩條粗一點的12v及5v電源線!?
謝謝!

nikoniko1

我覺得 50A 依照線的粗細不可能   我猜最多10A 吧

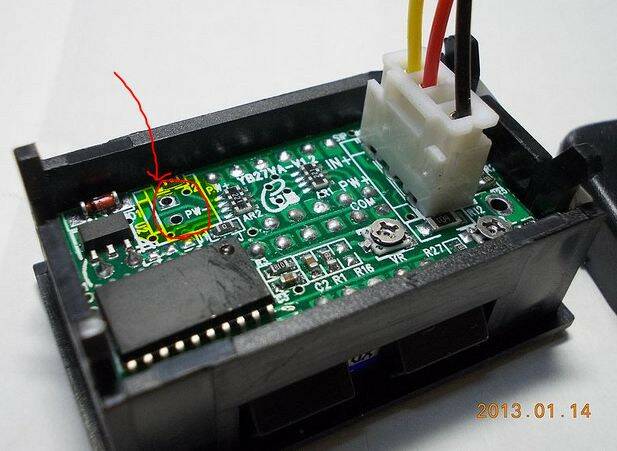

另實務照片左側有外供電的接頭孔位 應該要連接
小弟偶非賣家...您不妨跟賣家確認一下

nikoniko1

dr091007 發表於 2013年10月22日 09:53 PM
請教nikoniko1大一下~
電腦用的power除您之前所言
不要的輸出線路全抽掉留下一條綠色的啟動線把它焊接到接 ...

我用AWG線從原本黃色接線焊接出來是12V
5V 從原本紅色線處焊接出來.. 可用電表量一下
小弟偶指的是不要用的線可以移除 看個人喜好
有朋友不想要焊接..把原本的線拉出來用 多的剪掉亦可
這樣就不用留一堆線在外面

有關AWG 線與安培數對應如下...看您的POWER瓦特數而定決定 線材
8 AWG 200A
10 AWG 170A
12 AWG 100A
14 AWG 60A
16 AWG 40A
18 AWG 25A
20 AWG 15A
22 AWG 15A
24 AWG 13A

lilianch1218

謝謝樓主分享... 這個規格要抄下來
