[分享] 電源供應器製作分享(12V電池充電器家用)
此篇適合有熱愛DIY以及口袋沒$$的人 (好像在說小弟本人偶)
原則上建議多存錢購買市售成品,減少新手製作風險
本篇的主旨是充分利用手頭有的零件(物盡其用)

首先去跟周遭朋友A一下淘汰的電腦用電源供應器 (此部分假設為一杯飲料的費用)
這種東西真是用之不盡取之不竭.. 前提是身旁朋友要多而且是做電腦行業的~

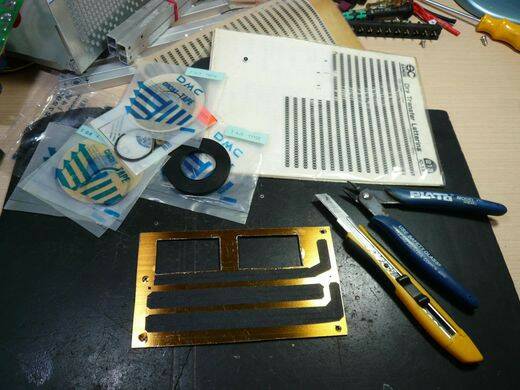

鋸下適合大小的PCB版然後把學生時代用的雞絲都拿出來貼出要留下的銅箔形狀

確認後放入氯化鐵搖33下後跑去洗個澡就把電路板洗好了

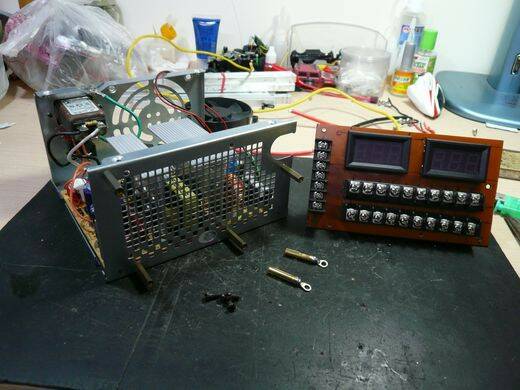

電源供應器把不要的輸出線路全抽掉留下一條綠色的啟動線把它焊接到接地處
這樣一插電就可以啟動電源..我特地找了後面有一個電源開關的POWER更方便使用
翻一下零件箱還有雜訊濾波器隨手焊接上去了..順便用4mm香蕉插和熱縮套焊接成
套筒這樣充電器可以直接插入使用..電壓和電流錶用瞬間接著劑和矽硅膠黏接在PCB
上固定即可

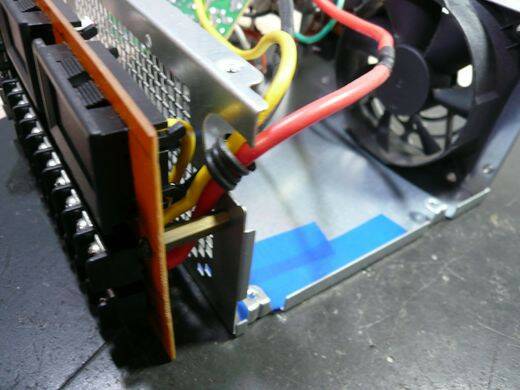

線路連接處底下貼一下電器膠帶多一份保險

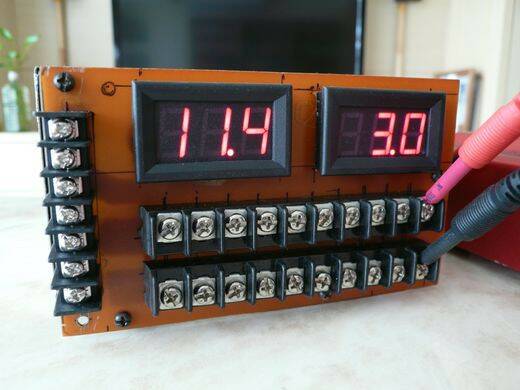

好啦~完成了..使用一下POWER好壞還是有差的..有空再去A好一點的POWER)
大電流時可以看到電壓有壓降..看在不用錢的份上將就用..又有短路保護
垂直列那邊是順手把5V輸出拉出..方便作其他用途 (手機/IPAD充電等)

當然您可以做精簡版 如只有電流錶甚至只要拉線出來給充電器即可
拋磚引玉..提供大大們參考
[回主選單]


[ 本帖最後由 nikoniko1 於 2013年2月8日 11:17 PM 編輯 ]

mosfet

多了面板 專業多了
我也是用PSU當充電器電源

高雄大餅

小彰哥，兩顆表頭買起來要多少錢?

luciengou

印象中，數字電壓電流表，也要好幾百元。

用指針的比較便宜。

nikoniko1

原帖由 高雄大餅 於 2013年1月25日 13:03 發表
小彰哥，兩顆表頭買起來要多少錢?

之前留下來的零件..上網查大概一百多元..兩個現在一起買大約300台幣
現在還有電流電壓合錶  稍微便宜一些 270的樣子

nikoniko1

原帖由 luciengou 於 2013年1月25日 13:51 發表
印象中，數字電壓電流表，也要好幾百元。
用指針的比較便宜。

指針比較貴喔~大電流的電流表做指針比較少 因為電流錶是串連的
