自製主軸鑽孔加工治具(加碼自製固定件)

kuntan

呵呵呵~G大過獎了~
還有一個方法是用直徑小一點(大約2~4mm)的圓棒狀砂輪，用小電鑽夾著來磨也很不錯~

轉學生

鑽孔的點畫好線，隨便找不要的牙攻或鑽頭磨成尖狀
對準好交叉點，用鐵鎚敲一個窩出來
這樣鑽的時候就不會跑來跑去，鑽出來的孔會比較準
以免要在主軸上鑽孔會偏掉

做過鋁材、鑄造材，鑽5mm、8mm的孔
4.9mm先鑽在鑽5mm
7.8mm先鑽在鑽8mm
一般鑽起來會大0.05mm左右，噴些切消水會大0.01~0.02mm

450的主軸約 4.95mm
500的主軸約 7.98mm

個人覺得主軸上零件的精準度很重要
多種零件組裝後產生的累計誤差還蠻不少的


以上各人見解，分享分享
歡迎短消息一起討論

[ 本帖最後由 轉學生 於 2012年12月8日 08:44 AM 編輯 ]

kuntan

感謝大大的分享~
您分享的中心沖定位方式很不錯~
先鑽小一點的孔再鑽需要的尺寸也是能提高精度很棒的方式~
材料硬度嚴重影響鑽孔難度，在主軸圓弧表面鑽孔難度更高，
主軸直徑跟鑽孔直徑越小難度相對又更高了~

kuntan

D大~diy6609大大在WASP NANO CP大樓裡有分享一個叫做輪擋的零件~
就是固定件啦~一個才10元而已~

h踢踢批://goods點ruten點com點tw/item/show?21012012230857

[ 本帖最後由 kuntan 於 2012年12月17日 02:50 PM 編輯 ]

kuntan

CZL大大自己加工鋁製主軸定位環，只要2.5mm軸心都可以用喔~
價廉物美~真是佛心來著~

ej189

很巧的，今天早上剛做好我的第一顆自製固定塊，不過我是做給離合器用的。
我的固定塊都是螺牙被咬光而耗損的，前後應該損毀7~8顆吧，昨天拆離合器再鎖上就又滑牙了，終於用光鎖有固定塊，只好自製了。

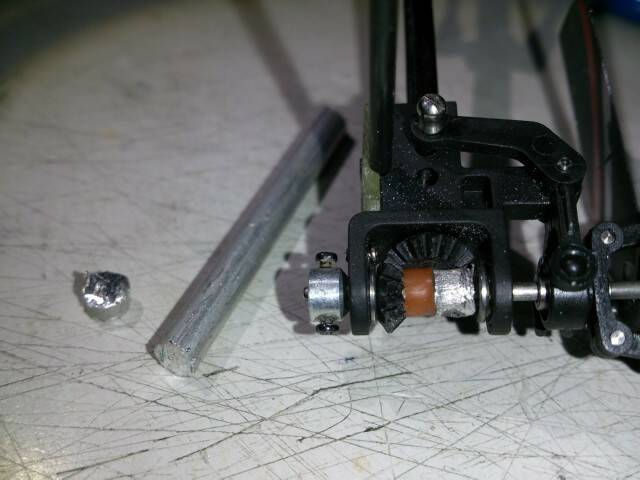

4mm鋁條和圓廠固定塊直徑相同，鋁的材質很軟，粗略鋸下再用銼刀或砂紙打磨都可以，鑽頭只要夠利一下就鑽好了。
