自製主軸鑽孔加工治具(加碼自製固定件)

kuntan

最近為了自製特殊長度規格的主軸，找到賣硏磨棒的賣家卻沒幫人鑽孔加工，
只好硬著頭皮自己鑽看看，雖然跟公司借鑽台來鑽還是都會偏心，不小心還會斷鑽頭~

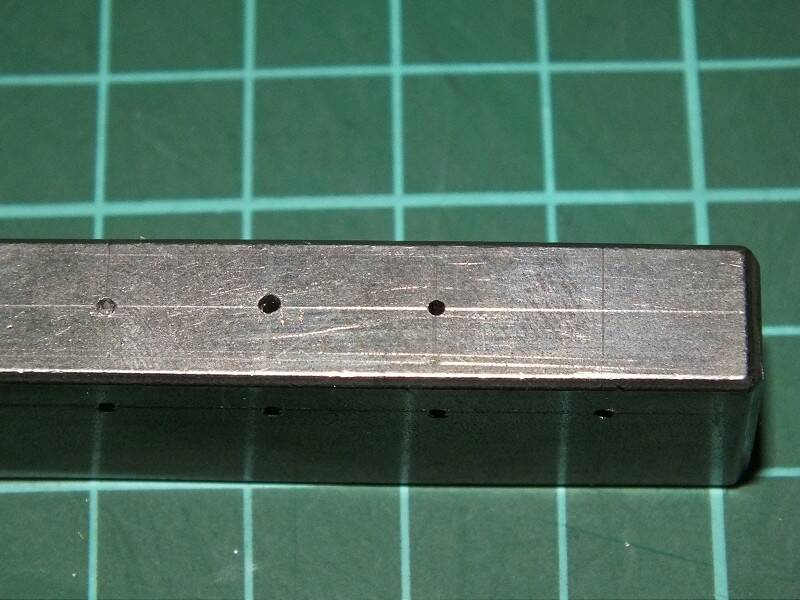

後來靈光一現想到用治具來加工，因此著手製作了一個治具，這樣鑽孔就再也不會鑽歪了~

小弟不建議自己做市面上買的到的主軸，不過如果想試試也不反對啦~

P.S:小弟用的鐵塊有點硬，四組孔鑽壞2個，成功率才50%，還斷了2支鑽頭~
建議用軟一點的材質，做好再淬火增加硬度~

加碼自製固定件

[ 本帖最後由 kuntan 於 2012年12月6日 10:20 AM 編輯 ]

gramps0922

K大大好利害!!
什麼都能自己來~

davidlitmanen

這個太強了! 只是不知道怎麼使用，為什麼用這個冶具就不會鑽歪?

linmouseen

主軸從大孔插進去,鑽尾從小孔鑽?這樣確實不會滑掉,贊

kuntan

呵呵呵~只是突然想到的方法~不過還是需要固定式的鑽台，工件跟鑽頭才能維持90度~

kuntan

4樓大大正解~
由於1mm鑽頭太軟了，主軸被加工表面又是圓弧狀，因此很難將鑽頭固定鑽在主軸圓弧頂點，
這個治具除了用側面的大孔將主軸固定，又用上面的小孔將鑽頭固定，這樣就不會偏囉~鑽頭也不會因為鑽偏而斷掉了~

不過，如過治具本身就做偏了，用這個治具鑽出來的孔就每一支都是偏的喔~

[ 本帖最後由 kuntan 於 2012年12月1日 11:36 PM 編輯 ]
