打造CP值最高的跨廠牌發射機 Deviation - DEVO10【固定下載】

 火... [複製鏈接]
發表於 2013年4月2日 03:28 PM | 顯示全部樓層
kakkoii12 發表於 2013年4月2日 03:09 PM
天線我是找一般  2.4G(wifi) 2db的天線拆掉外殼來使用,像這種:

焊接方式:(目前只有 XL2500-D03高頻頭照 ...

kakkoii12大大,谢谢您提供的A7105高频头改天线的方法,有空我试试看。现在也希望各位大大测试这些高频头和固件稳定性问题,反馈一下了。
回復 按讚

使用道具 舉報

發表於 2013年4月3日 12:09 AM | 顯示全部樓層
本帖最後由 wawalal 於 2013年4月3日 12:49 AM 編輯
kakkoii12 發表於 2013年4月2日 01:56 PM
A7105-500M 模組原本似乎是搭配3.x公分的短天線,您有改天線嗎?
您模組安裝位置在遙控器何處?

K大 小弟找到我的skyartec 701模組位置了 不過還沒有拆開DEVO 10來找焊點 照著說明來看 似乎就是焊上 6 1 8 3 2 4 這六個點 到DEVO 10上面 只是說明書上並沒有講得很清楚是對應DEVO10的哪個位置 還是說拆開來了就知道了?  另外 您是拆701模組嗎?  天線應該就直接跟著過去就好? 還是說您也是另外弄了原廠模組上去 所以需要找天線來焊???
回復 按讚

使用道具 舉報

發表於 2013年4月3日 08:38 AM | 顯示全部樓層
wawalal 發表於 2013年4月3日 12:09 AM
K大 小弟找到我的skyartec 701模組位置了 不過還沒有拆開DEVO 10來找焊點 照著說明來看 似乎就是焊上 6 1  ...



看圖比較快,同顏色線皆同顏色線即可:

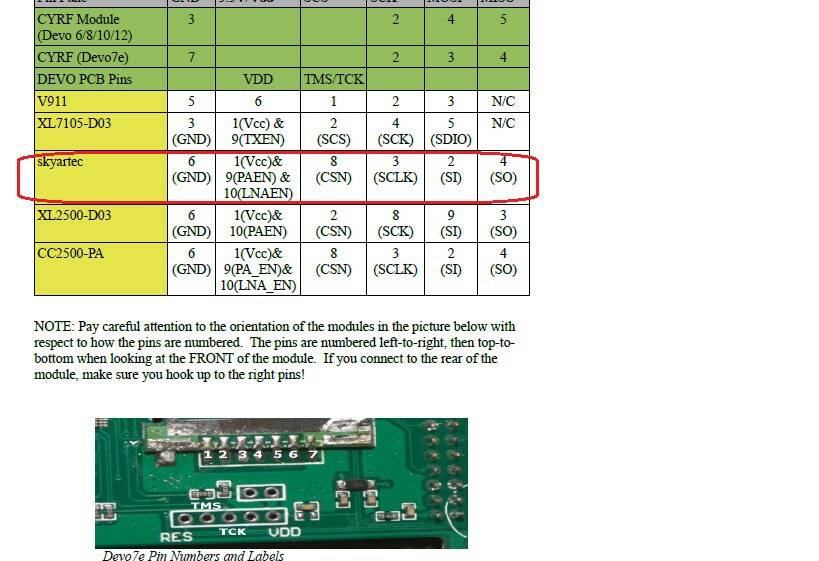

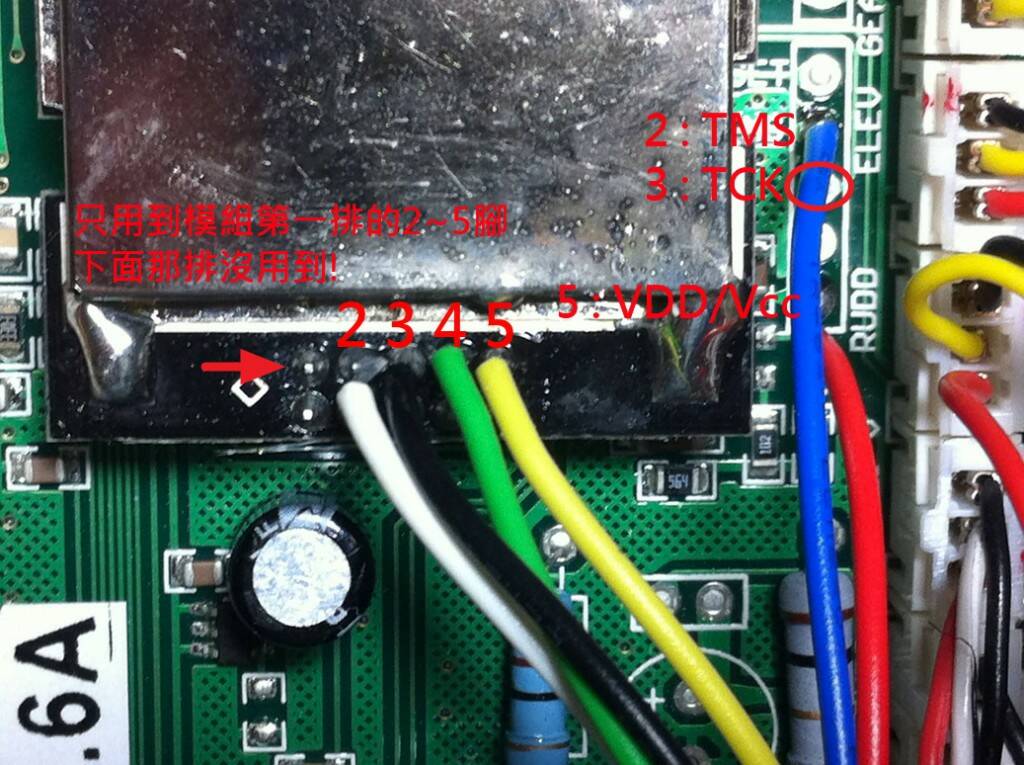

DEVO10 模組部分接角說明,唯一要注意的是藍色線要改接到右方第3角TCK!
(接第2腳TMS也行啦,只是要自己改tx.ini設定!)

Skyartec 高頻頭接線:

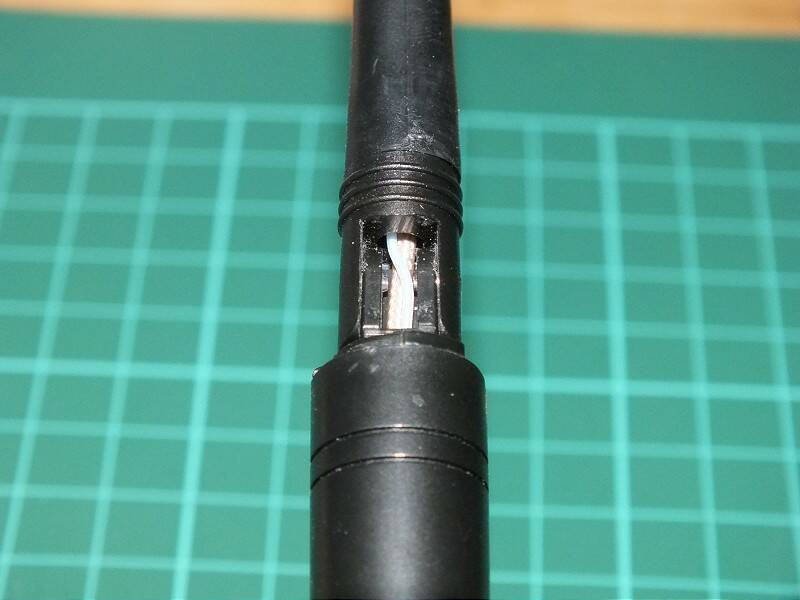

若是拆701控的模組,天線一起過去就好,那天線比 DIY的好,
天線頂端塞到原本DEVO10天線管子裡面(大概只能塞5cm進去)
訊號比較好!
回復 按讚

使用道具 舉報

發表於 2013年4月3日 07:04 PM | 顯示全部樓層
本帖最後由 cmpang 於 2013年4月3日 07:07 PM 編輯

留意了...

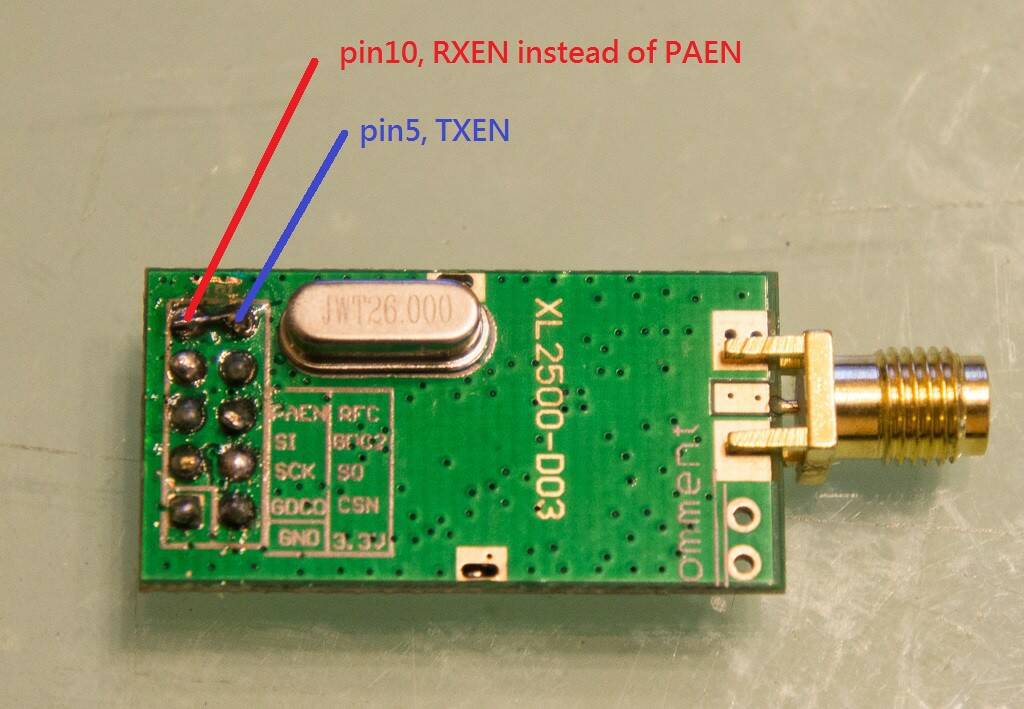

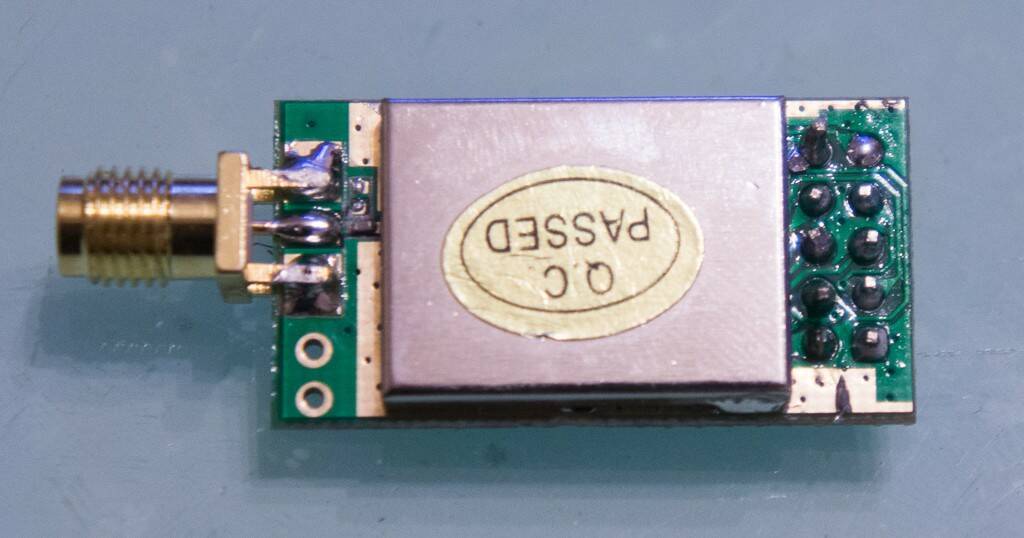

剛在 tb 買了个 XL-250-D03, 安裝后发覺可控距離很短. 跟賣家研究后原来我買的这个跟 PB 所说的不一样.但外觀和 PCB 上所印的標誌卻一样.
間题是第10腳原是 PAEN 现改了為 RXEN, 而另加了一个 TXEN 在第5腳. 所以如跟PB衹接第10腳至 Vcc 則根本上沒激活發射. 解決方法是把第5腳也接至 Vcc 就可以了...


回復 按讚

使用道具 舉報

發表於 2013年4月4日 01:30 AM | 顯示全部樓層
kakkoii12 發表於 2013年4月3日 08:38 AM
看圖比較快,同顏色線皆同顏色線即可:
DEVO10 模組部分接角說明,唯一要注意的是藍色線要改接到右方第3角 ...

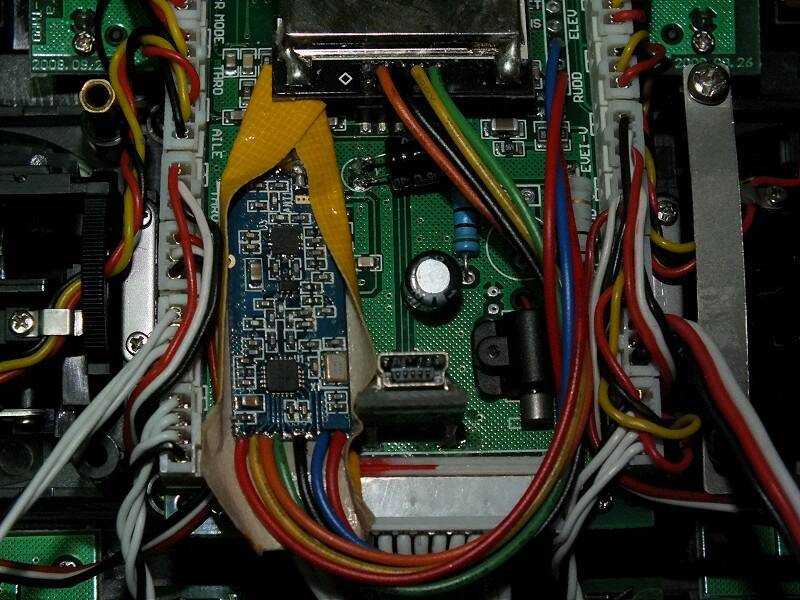

k大~感謝您的熱心分享及鼎力相助,小弟的DEVO 10加裝skyartec 701模組終於順利完成對頻試飛了~



P.S:感謝開版的ej大、處理軟體的suv大、及所有無私奉獻的各位大大,RC有您們真好~


回復 按讚

使用道具 舉報

發表於 2013年4月4日 03:52 AM | 顯示全部樓層
kakkoii12 發表於 2013年4月3日 08:38 AM
看圖比較快,同顏色線皆同顏色線即可:
DEVO10 模組部分接角說明,唯一要注意的是藍色線要改接到右方第3角 ...

請問腳位一的銅箔如果掉了,有的救嗎?
回復 按讚

使用道具 舉報
