打造CP值最高的跨廠牌發射機 Deviation - DEVO10【固定下載】

zidane0623

SUV大大
小弟很想知道DEVO 8S的標準介面到什麼程度了？
作者網站上已有2.1.1正式版，但總覺得少了些東西...XD
不過很好奇的，討論區似乎有談起DEVO 8S加警示震動，好像要在哪引腳.....真是有看沒有懂 = =" 呵呵～

[ 本帖最後由 zidane0623 於 2013年2月18日 12:33 PM 編輯 ]

suvsuvsuv

原帖由 zidane0623 於 2013年2月18日 12:31 PM 發表
SUV大大
小弟很想知道DEVO 8S的標準介面到什麼程度了？
作者網站上已有2.1.1正式版，但總覺得少了些東西...XD
不過很好奇的，討論區似乎有談起DEVO 8S加警示震動，好像要在哪引腳.....真是有看沒有懂 = =" 呵呵～ ...

devo8的标准界面除了没有 Program mix菜单外，其他的都跟devo10完全一致了（PB的主分支昨天才完全集成我的分支里的标注界面所有改动）

关于devo8s加震动马达，看到的方案都有问题
1）MCU的 82 （PD2 ）脚在 devo8s没有用到，可以引出来控制震动马达模块（不知道是否有现成的模块买，diy的话自己买一个MOS管、一个电阻和一个手机用震动马达，分别接入PD2,电源+，负极就可以实现）。这个方案的最大麻烦就是82脚没有引出线，没有高超的焊工以及良好的视力（有维修手表的放大镜头套也可以）很难在mcu管脚直接焊线
2）利用TMS 和TCK接口来控制，这个接口已经有预留焊点（参考devo8s外接v911高频头模块的说明文档） ,如果不考虑外接使用v911高频头，这个方案很容易焊线，但是需要改一下源码（改动难度很低）
下面的帖子描述如何在t8fg加装震动马达，devo8s也是同样（只要在mcu一个IO管脚引出线作为控制信号端即可照搬下帖进行diy)
http://bbs.5imx.com/bbs/forum.php?mod=viewthread&tid=584050&highlight=%D5%F0%B6%AF%2BT8FG



[ 本帖最後由 suvsuvsuv 於 2013年2月18日 02:20 PM 編輯 ]

zidane0623

感謝SUV大大的解說
小弟了解了，原來加個震動也挺麻煩的

suvsuvsuv

原帖由 zidane0623 於 2013年2月18日 02:36 PM 發表
感謝SUV大大的解說
小弟了解了，原來加個震動也挺麻煩的

对于懂电子的模友这个改装也就是一块小蛋糕而已，找ej189，hmjack2008或者其他硬件高手出来喝茶，然后就可以搞定了

leonchen

1.切換模型後模式會自動變成Advanced2
2.Standard及Advanced2裡的GEAR文字多個1==>GEAR1

[ 本帖最後由 leonchen 於 2013年2月19日 09:58 AM 編輯 ]

hmjack2008

原帖由 suvsuvsuv 於 2013年2月18日 03:03 PM 發表
对于懂电子的模友这个改装也就是一块小蛋糕而已，找ej189，hmjack2008或者其他硬件高手出来喝茶，然后就可以搞定了

關於加DEVO8的震動擴增功能,

方案(1) :
就如同SUV所提的範例(T8FG遥控器改装震动报警), 原理就是利用現有的蜂鳴器信號作控制,引到另加的一組手機震動馬達.
程式不用改, 蜂鳴器響時就一起震動, 較容易實現.

方案(2):
多數人想要(www.deviationtx.com也有在討論的) 加 "開關" 或加 "旋鈕"的功能:
因為我沒有DEVO8, 因此以DEVO10作範例說明:
(2.1) 加 "開關 或 按鈕" (輸入功能) (2013/2/21更新;區分 按鈕 與 開關)

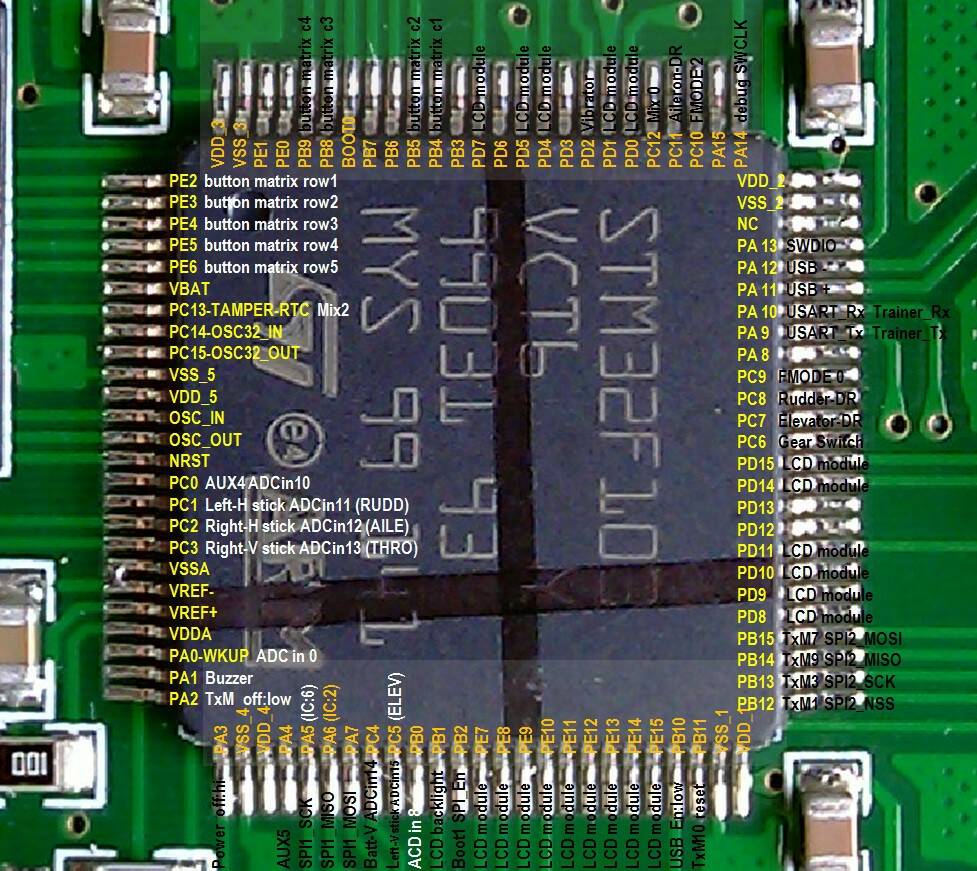

DEVO遙控器採用STM32這個MCU的接腳多為數位(Digital I/O).
(2.1.1)
DEVO10遙控器按鈕(L;R;UP;DN;EXT;ENT;微調)採用Keyboard-Matrix方式, 共用了9接腳(5接腳x4接腳=20種組合), 遙控器開關與按鈕總數18個.
借用上面那一排 (walkera都已經畫上2個白圈了), 便能將 按鈕總數擴增為30個 (6接腳x5接腳=30種組合).
(2.1.2)
DEVO10遙控器開關(GEAR;D/R;MIX;FMOD)採用GPIO方式, 借用上面那一排 (walkera已經畫上的2個白圈), 便能將 開關擴增2個.


(2.2) 加 (輸出功能)
拿那2個白圈了來單獨作輸出的功能也可以.
或者如SUV所提的, 把TMS(SWDIO)與TCK(SWCLK) (上面那個白色長方框)的排針焊起來, 做個接頭插拔, 順便還能接J-Link.
白色短方框留著吧,那是用來作為boot-loader模式選擇用的.

(2.3) 加 "旋鈕" (輸入功能)
加 "旋鈕"需要STM32這個MCU的ADC接腳, DEVO10之前查過, 還有2接腳可用(PA0-ADC0與PB-ADC8),主要是需要好的工具與材料.
這個是許多想要把DEVO8/10打造成DEVO12的瓶頸...建議想要改造的先拿廢棄的電路板練習一番再實作.



(這裡有個類似的範例:http://www.pcpop.com/doc/0/204/204258_all.shtml)



[ 本帖最後由 hmjack2008 於 2013年2月21日 08:41 AM 編輯 ]
