DEVO7 控 ( RX701 至 TREX 450 各伺服器及陀螺儀 接線)

mgawiko

比較不懂的是為什麼甚麼要把副翼接到aux1然後把陀螺儀接到rudd

no1taxi598

原帖由 disciple 於 2012年7月13日 05:48 PM 發表
在二手區看到，V200d02 不是四動的嗎？

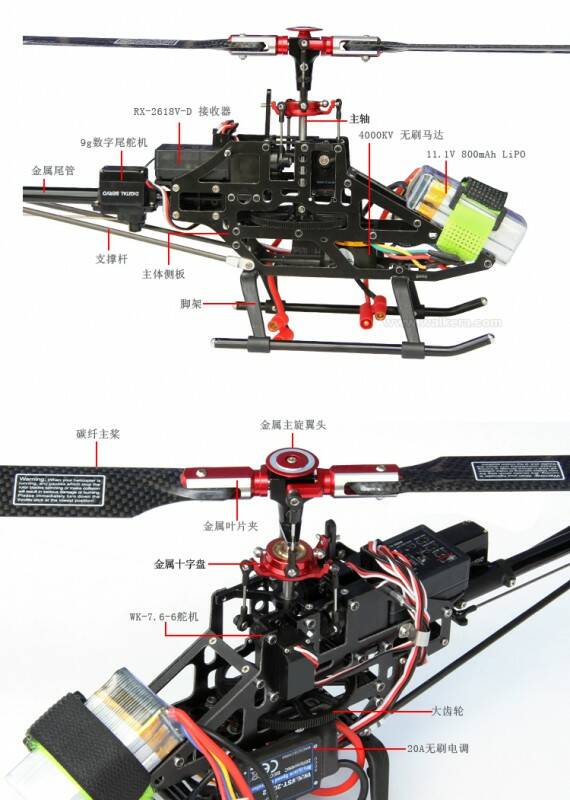

是v200D03

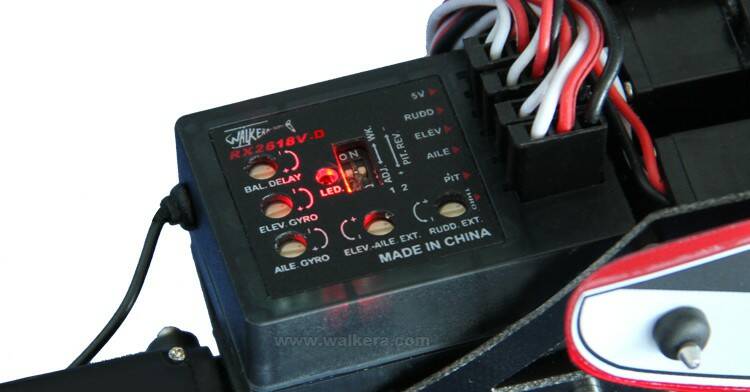

它的舵機排列剛好跟450PRO相反,RX2618V-D接收機又是無副翼3軸接收
拿來上450 PRO FBL空機並不太難,再配上玩MINI CP摸熟的DEVO 7
飛個2~3趟電池就能調出想要的手感(還在練四面停懸,穩定就好)

no1taxi598

控打升降舵前面2顆舵機同時上或下跟後面ELEV 舵機動作相反
控打副翼前面兩顆動作相反上下後面ELEV 舵機不動
控推油門前後3顆舵機同時上或下
所以要看舵機反應決定前面2顆舵機那顆要插AILE那顆插aux1

接收機RUDD->陀螺儀->尾舵機
等於是控打左右時下指令給陀螺儀,再由陀螺儀按照機體反應去控制尾舵機

k9c1

謝謝您提供這麼多資訊 相信同是devo 的主人不會背棄它這麼快

disciple

原帖由 mgawiko 於 2012年7月13日 06:22 PM 發表
比較不懂的是為什麼甚麼要把副翼接到aux1然後把陀螺儀接到rudd

兩個伺服負責副翼，前面兩個伺服，一個接 AILE，另一個接 Aux1，至於陀螺儀，本來就是方向舵，不接 Rudder，要接哪裡？

k9c1

控送修了 改設定按了都得等很久 老闆說要兩個月 這很痛苦
