MCPX改尾無刷一問

simposon

哈，我都原始設定直接爽飛

pid27149

嗯,通常是不太會改啦,我的用預設值直上 06 也是照飛不誤
這兩天操太凶了,機子開始會搖了...下次去飛場要帶瓶 K60 去噴...

忘記請教, 3A 帶 03 會太小力嗎?不然為什麼還要改 MOS??

[ 本帖最後由 pid27149 於 2012年5月28日 05:11 PM 編輯 ]

simposon

疊mosfet是要使xp-3a之類的超輕電變當主電變來驅動HP05S以上的大電流馬達，來做輕量化的無刷mcpx摟 XD 只是太螫騰了，一直懶得做

pid27149

疊是還好,只是要拿下那些 mos 要熱風槍,太少用了,特地買就太坑爹了

chiahao1026

原帖由 pid27149 於 2012年5月28日 09:32 PM 發表
疊是還好,只是要拿下那些 mos 要熱風槍,太少用了,特地買就太坑爹了

用熱風槍太大材小用了~ 而且面積小，很容易也把其他的元件給加熱一起弄下來!!
要把那些MOSFET拿下來只用焊槍就可以了，有兩個方法:
1. 用兩隻焊槍，兩邊一起加熱，待MOSFET脫離後直接夾走。
2. 只用一焊槍，在烙鐵頭上吃點錫，先加熱一邊，再馬上移往另一邊加熱，幾次MOSFET就脫離了，再快速用焊槍將它撥走即可。

我個是使用第二種方法，第一種方法比較危險，一次要顧及兩隻焊槍。第二種的話，其實很簡單，多試幾次會比第一種方法，甚至用熱風槍來得更得心應手!!
第二種方法重點在於使用錫拖錫的方法將兩點以上的焊點一起加熱，很快的MOSFET就會下來了。這個方法很常使用在拆焊雙排多PIN腳的IC上，很好用哦!!

反倒，疊焊還比較傷眼力點，要把兩顆MOSFET的三隻腳焊在一起，錫要夠多上下兩層才會連起來，共要疊六次有十八隻腳要焊，焊完還要各別焊到板子上，想到就累~

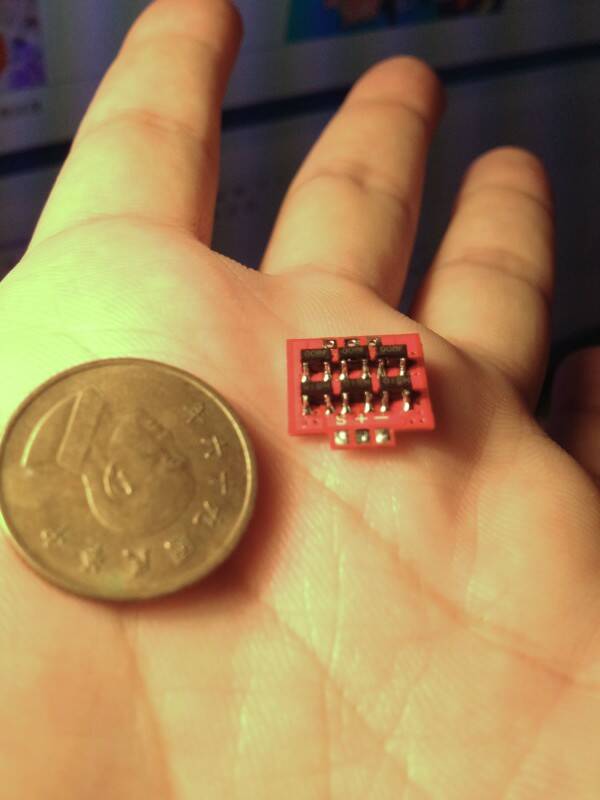

不過我覺得要挑戰一下才有樂趣，就去買了目前最小最輕的電變(Supermicro 3.5A電變)來挑戰疊焊，先前完成過XP-3A的疊焊，MOSFET疊MOSFET還可以勝任，但要把疊好的MOSFET焊到板子上才是難度!! 著焊點比刷電變的三點訊號點還小一滴滴，只好慢慢搞了。弄了一個多小時，我的最輕電變終於完成了!! 經測試也可啟動HP05S，刷BLHeli定速IDLE油門可上到100%喲!! 我的超輕量雙無刷MCPX第一部份完成囉!!

pid27149

哦,果然是高手~
改天拿那顆死掉的 7A 來練習看看(沒焊錯,初期測試也都 OK ,某次測試時無端著掉...)
晚上在試尾馬達的搭配,02 似乎跟不上 06 的拉力,不知道是 KV 值不夠還是扭力不夠
搭 05 時還不錯,但搭 06 時尾巴就會偷溜,放著不動也會以很慢的速度向右跑(頭朝左轉)
看來尾巴還是用 03 比較穩當,02 就留著改 X-Wing 了
