華科爾 Mini CP開箱 & 細節[new 電感與場效晶體]

betty-y

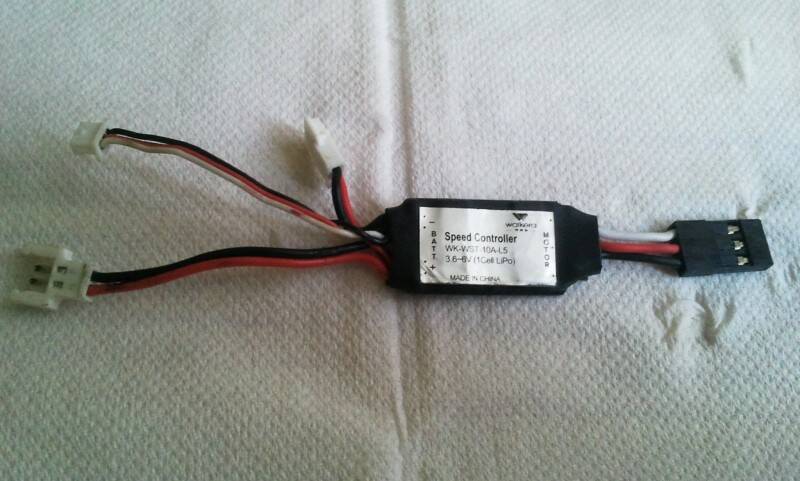

想請教站上諸位前輩,小弟入手cp已有一陣子,最近機子想改主無刷,手邊剛好有顆華牌10A電調,不知是否適合mini cp ,如圖片,還有線路不知如何改焊,只知電調右邊是接主無刷,但左邊三條就不懂,想麻煩前輩可否解說一下,感激不盡!

zidane0623

這顆是V100D03BL的主無刷電變應該不用改焊什麼

步驟如下圖

把圈起來的線頭取白線用之～...這接頭剩下紅黑線可以去掉

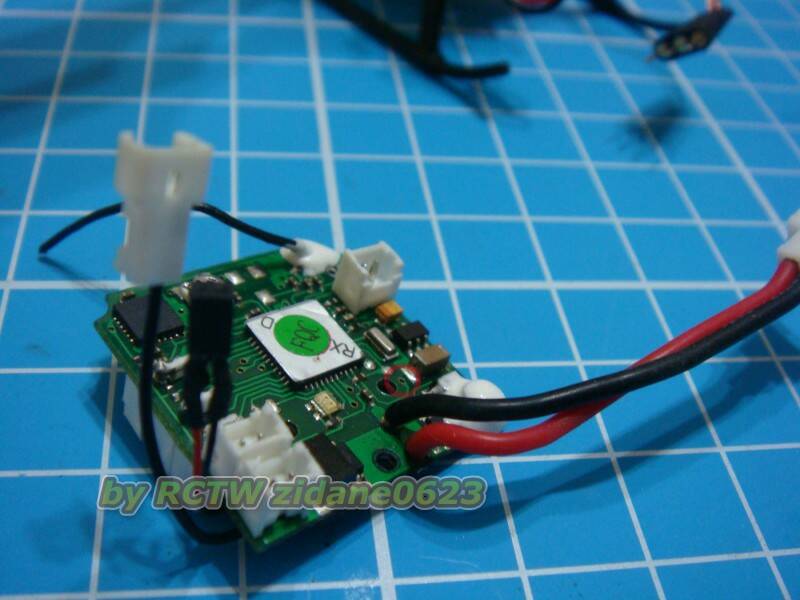

再把白線直焊在機板上試試，如下圖圈起來的部份是最好焊的。


接下來如您的圖左邊剩兩條電源線，一頭接電池、一頭接接收板就好了

[ 本帖最後由 zidane0623 於 2012年9月4日 12:04 PM 編輯 ]

betty-y

非常感謝Z大詳細解說,但小弟愚昧,大意是說白色線挑起直焊在圈起來的機板上
紅黑線去除不要,左邊剩下兩條,一條較長接電池,那一條較短是接接收板,想請問接收板是哪一個,還有原本機板上原先要接電池的接頭要如何處置,解焊廢除嗎?小弟笨拙,想麻煩大大再次解惑!感謝~

zidane0623

簡單說好了
你把電變上較短的電源線當作電池插頭...接上接收版上的電源(原電池插頭)
較長的電源線則是接電池。
另外那條3P的紅、黑、白排線，取白線用之～直焊在接收板上圈起來的部份
剩下紅、黑線可去除也可留著，只要不造成短路就可以了。

betty-y

非常感激z大的再次說明,後輩完全明白了
只想說玩華柯爾小機機的路上,有大大在真好
在一次的感謝

ANDYMAN2266

請問Z大
假如我想改無刷的話
是否須悍很多東西上去
如是的話我是否可請商家幫我悍好
裝上無刷後
是否會有主板和電變悍無刷飛久了就衰竭掉?
謝謝您!!!!
