PL8原廠分壓板如何改裝

aly0308

原帖由 BV2FB 於 2012年2月11日 11:43 PM 發表
這麼小的電池，可以用分壓線充電。

不必接有40A 的充電線。

安全又方便

對！對！對！可分壓充電，
感謝前輩提醒。

BV2FB

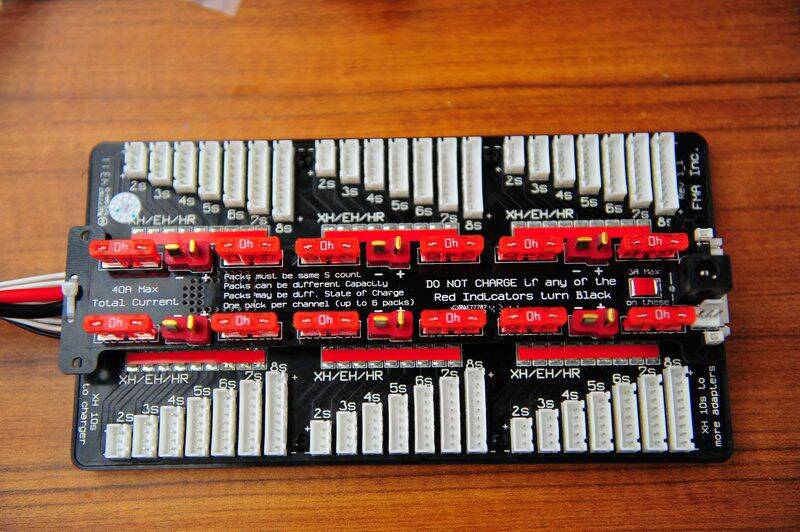

PL8 原廠 6 顆電池專用分壓版終於買到了，

好點:

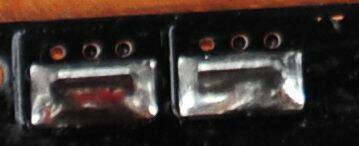

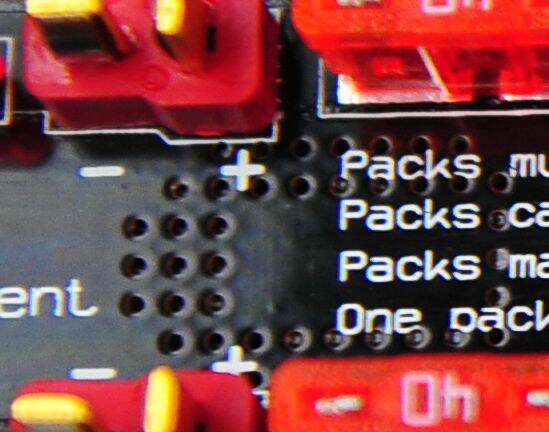

PCB 是以厚 Oz 銅箔製作，採用多重灌孔降低阻抗，果然是行家手法。
令人對此團隊心生敬意










。

[ 本帖最後由 BV2FB 於 2012年2月17日 12:24 AM 編輯 ]

BV2FB

壞點:

殘念..............................

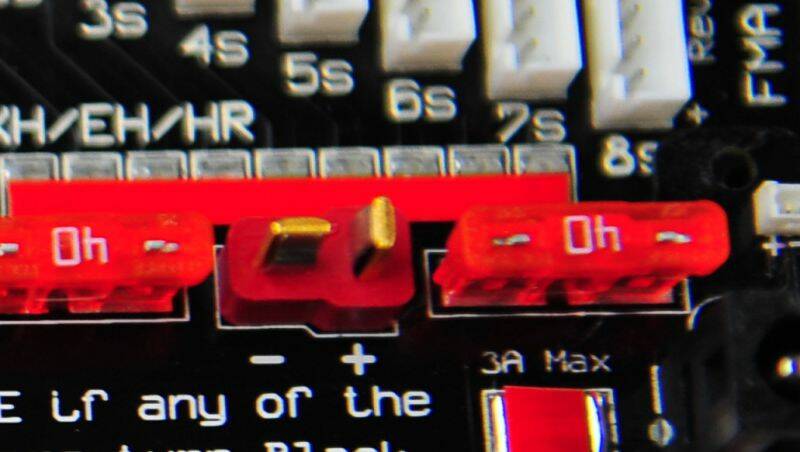

可惜上面裝的是上個世紀 99 年代的T插。  扣1分



40A 保險絲也是是焊死的，不是用插座。 以後要換就累了。   扣2分

BV2FB

我的電池都已全面換裝 XT60
正在計畫再換裝 RCPROPLUS 頭。

這下累了。 要買或自製 6 個轉換頭。
焊到一半  T插 母頭缺貨。靈機一動改成這樣。

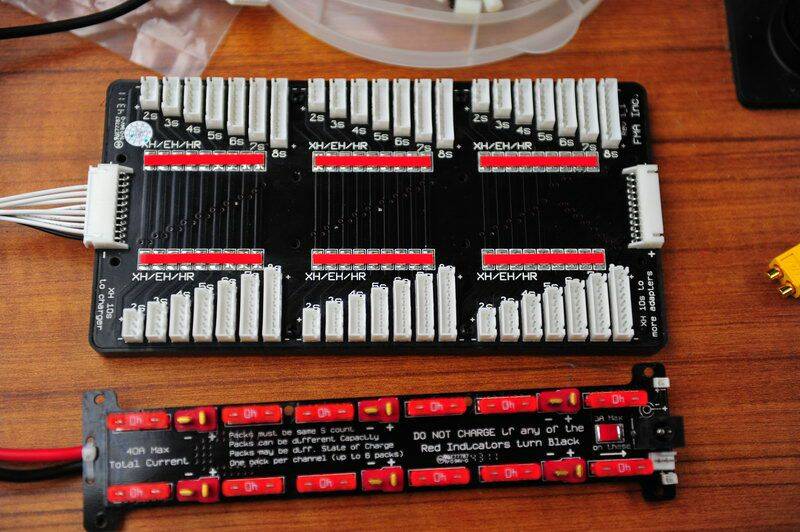

拆開保險絲板

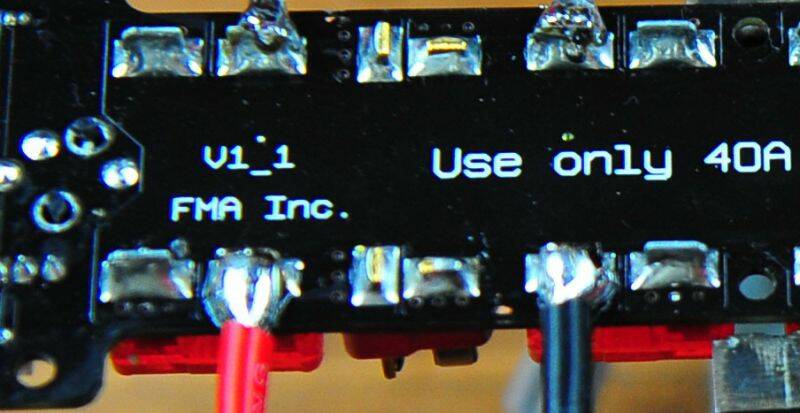

翻過來焊上 XT60 接頭及線




裝回去

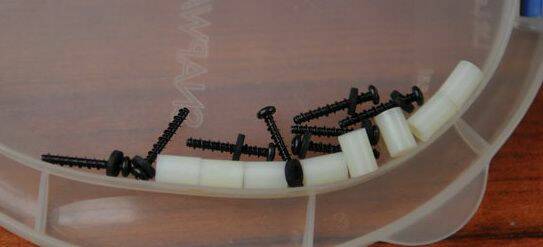

螺絲別丟



[ 本帖最後由 BV2FB 於 2012年2月17日 12:21 AM 編輯 ]

BV2FB

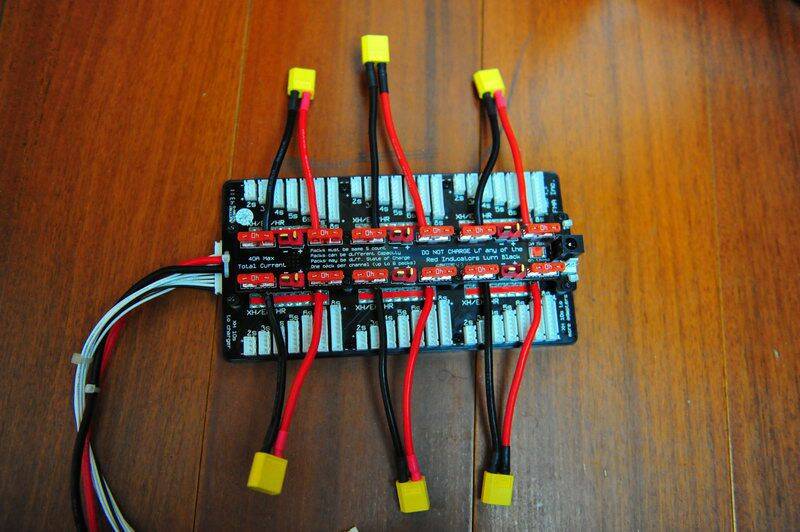

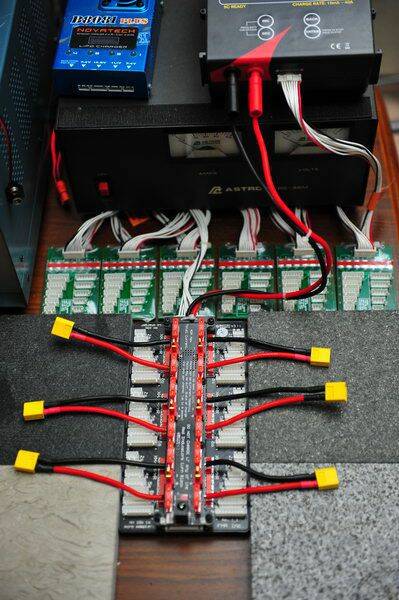

接上PL-8



接上電池充電，搞定

BV2FB

因為怕短路。
沒把握者可焊在 T插接腳上
注意正負極別接反，否則保險絲要立即換新。

很難換 !!
