PL8原廠分壓板如何改裝

aly0308

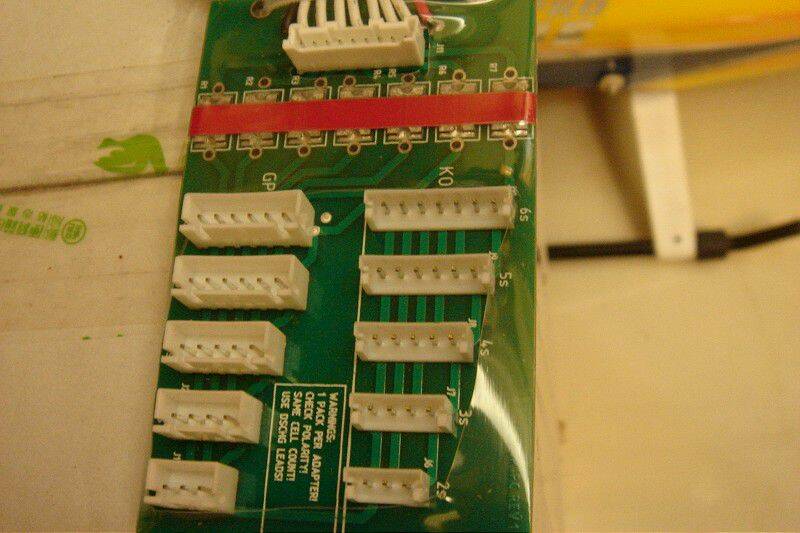

請問PL8分壓板要如何改成兩邊均可插上電池併聯充，
可行嗎？

傻蛋

要幾並直接做個,並充接頭,插上去就可以了,
不用改主板,太麻煩了
紅黑線那邊也一樣

BV2FB

勸君千萬不要省這筆錢。

我仔細分析過 PL-8 的設計。
他的安全考慮非常周到。每一個零件及插頭都有其安全意義。

建議你多花一點錢買原廠的分壓版，要並充幾顆電池就買幾片，我是用6片。
原廠分壓板，每一條線都有裝 "覆置型保險絲" 及 "溫敏變色條"八個，對安全非常重要。

主充電線也是一樣。要並連充幾顆電池就買幾條。
原廠主充電線，每條正負端都有接40A 慢速保險絲。看似很笨的做法，但卻非常重要。

我常充 6顆 6S  電池，及 6顆 3S 電池。
有時疲勞會插錯線。 6S的大電池還好，不易插錯，3S的就常常亂插到 4S 5S 上。

我因為全部用原廠線，所以避過了2次大災難。

一次是其中一顆電池主充電線插反向，啪一下，燒40A 保險絲一顆。
不錯! 用 X60 防呆頭，一樣可以插錯，因為反插時還是能接觸到。
如果沒 40A保險絲，整個頭都會燒黑，因為瞬間電流可能達 2000A

一次是分壓線插錯位置，覆置型保險絲馬上發熱跳開，溫敏變色條由紅變黑。


--------------------------------------------------------------------------------------------------------------------------
那些市售副廠及自製的分壓板我分析過，都有嚴重安全缺陷。

看來是由對電路原理一知半解的土師電匠所設計。
大多只是簡單的將所有主充電線並連再一起。放在一片PCB上。這種做法，遲早大禍臨頭。

分壓線也都是3個或數個電池共用一組 "覆置型保險絲"，這就更是莫名其妙不知所云了。
倒不如完全不裝 "覆置型保險絲" 還比較省錢，插錯燒掉時也死得比較瞑目。

[ 本帖最後由 BV2FB 於 2012年4月8日 08:48 PM 編輯 ]

aly0308

就前輩所說完全認同，感謝您熱心回覆！
但目前我有看到專業廠商開發有分壓板，分壓線也都是2個電池共用一組 "覆置型保險絲"，這樣作法無保護電池或充電器作用嗎？

dksw

原帖由 aly0308 於 2012年2月10日 09:34 AM 發表
就前輩所說完全認同，感謝您熱心回覆！
但目前我有看到專業廠商開發有分壓板，分壓線也都是2個電池共用一組 "覆置型保險絲"，這樣作法無保護電池或充電器作用嗎？ ...

請放心，我們的高階分壓並聯板，自復型保險絲並不是外觀看到的那樣，另外有9個是在電路板的反面，因為被絕緣塑料墊包在裡面，所以你看不到。

所以跟 PL8 是完全一樣的架構，只差在沒有變色貼紙，因為那個東西經過仔細研究後，不用影響不大，但節省成本。

我們的板子是做成 FMA 與 XH 兼容，如果萬一 PL8 因為故障要送修時，我們的板子還可以用在其他頂替的充電器。

所以比起 PL8 原廠的板子在功能上不但豪不遜色，又因為一版可充2片，使排線簡潔。加上 FMA 與 XH 兼容的附加功能，絕對是 C/P 值很高的商品。

dksw

原帖由 BV2FB 於 2012年2月10日 12:57 AM 發表
勸君千萬不要省這筆錢。

我仔細分析過 PL-8 的設計。
他的安全考慮非常周到。每一個零件及插頭都有其安全意義。

建議你多花一點錢買原廠的分壓版，要並充幾顆電池就買幾片，我是用6片。
原廠分壓板，每一條線都有裝 "覆 ...

大大所說的不包含本公司 數鉅科技 的商品吧！

我們的板子雖然是副廠，但是1對2的 8S 9針共18個自復型保險絲有一半是在隱藏在電路板的背後。

我們的板子是做成 FMA 與 XH 兼容，如果萬一 PL8 因為故障要送修時，我們的板子還可以用在其他頂替的充電器。

所以比起 PL8 原廠的板子在功能上不但豪不遜色，又因為一板可抵2板，使排線簡潔。加上 FMA 與 XH 兼容的附加功能，絕對是兼顧完整功能又 C/P 值很高的商品。

原廠的東西並不見得什麼都很完美。就像 FUTABA 的 14動 遙控器所附的鋰電，它與一般數位相機的鋰電一樣裡面有保護線路，無法平衡充，加上保護電路的啟動等等因素，所以實際可用容量更少。所以 kris 14動新控一到手就改良了。

PL8原廠平衡板，如果平衡充2顆電池還好，如果要一次平衡充3顆電池或以上，光看到落落長的串接平衡板，就是一副現場很凌亂的感覺了。我說這樣應該很客觀吧！

[ 本帖最後由 dksw 於 2012年2月10日 12:04 PM 編輯 ]
