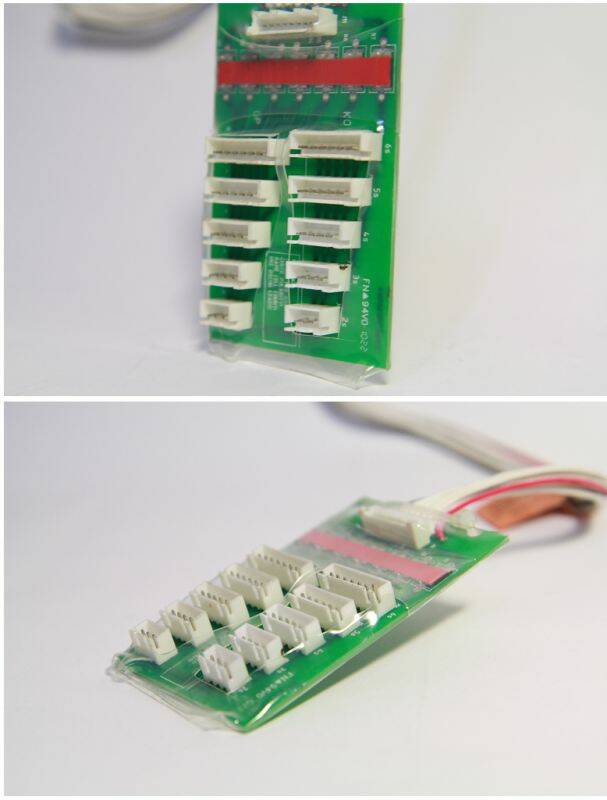

PL8原廠分壓板如何改裝

aly0308

為了安全起見，已經購專業廠商設計有自復型保險絲的分壓板使用了，
因為就算人在旁邊，如發火把家裡燻黑就頭大了 。

ricky79

還好吧
就解焊在焊上去而已

並聯充電 分壓線也是diy 接出來的  意思是一樣的啦

kris000

原帖由 ricky79 於 2012-2-10 19:28 發表
還好吧
就解焊在焊上去而已

並聯充電 分壓線也是diy 接出來的  意思是一樣的啦

這樣還是會有些問題,除非把板子印刷線路割開,在中間串上保險絲.
但這樣做很麻煩,不如直接買數鉅科技的2P板,價格也還好. 數鉅那片板子雖然外觀跟這片1P板差不多,但背後還有零件,只是被泡棉封起來看不到而已,兩顆電池的分壓線都是獨立的保險絲保護著.


為什麼要有保險絲?
因為分壓線太細,只能承受3A電流,當兩顆壓差大的電池並聯,電壓高的電池會對電壓低的電池充電,電流會經由分壓線,一過5A溫度開始慢慢上升,如果持續升高外皮開始融解,最後短路起火.
保險絲的作用是限流,它會讓每顆電池的分壓線只能通過3A電流.如果有異常會暫時跳脫,此時充電器會馬上告警,一顆小小的保險絲,作用很大的.

aly0308

kirs大：您說保險絲的作用是限流,它會讓每顆電池的分壓線只能通過3A電流.如果有異常會暫時跳脫,此時充電器會馬上告警,一顆小小的保險絲,作用很大的。

我覺得很好奇！pl8併聯那麼多顆電池，其中1片電池分壓有問題而保險絲跳開，充電器怎麼會知道。

BV2FB

DSKW  KRIS000 君

謝謝你們這種公司，提供好產品，幫忙飛友降低成本。

抱歉我沒機會見過貴公司產品，不知道你們的產品已幾乎與原廠同樣，
每組電池都有一組7個復置型保險絲，只是一組在背面。

我可能看走眼，或看到其他廠的產品，就斷章取義。實在不該一竿子打翻。
如果如你所述那真是太棒了，我也想買來用，也希望接頭及焊接品質能達一定水準。
可否請您公布照片，如不宜可否 PM給我。

至於溫敏變色貼紙，你覺得不太需要，其實我也曾有相同錯誤想法，覺得他是可有可無。
直到有一天我充完 6顆 6S 4000MA 電池後，換上6顆 3S 2000MA 電池時。才闖了大禍。

在接上6顆3S電池時，我原應將分壓線全部插到3S端。但因受 6S 習慣影響，一時失神竟將其中一顆分壓頭誤插到6S端。
只見PL-8 一直警告有問題，不願意充電。我將所有插頭重插，關電重開還是不行。
將PL-8 接PC 重灌韌體，還是一樣。
用電表量每一條線卻發現有一顆 40A 保險絲已燒斷。
換上新保險絲，再充，還是一樣錯誤警告。

待要將分壓線拔開一一測試是否斷線時，才赫然發現，其中一組溫敏貼紙有3點變黑，心想糟，快拉開分壓頭，
才驚覺原來這一組分壓線錯插到6S端。
趕快拔起改插正確位置。 等溫度變冷，保險絲完全復置，再充就OK了。
PL-8 還真的很韌( ROBUST)。連這種錯誤的可能性都考慮到了。

所以我的結論是，復置保險絲上的變色紙很重要，而且最好能做成 LED 高亮顯示。
對於防呆除錯非常重要。變黑實在不夠明顯。

此次若無主充電線上的 40A保險絲，分壓線上的復置保險絲，及保險絲上的溫敏變色紙。
我就要放鞭炮，燒 PL8 ，燒電池分壓線了。

3個月禁飛了，土座向家人及社會致歉了。

所一請你們考慮還是將復置保險絲全部裝在正面，並塗上溫敏液晶，讓他由藍轉紅。最為理想。

[ 本帖最後由 BV2FB 於 2012年4月8日 08:56 PM 編輯 ]

kris000

原帖由 aly0308 於 2012-2-10 21:00 發表
kirs大：您說保險絲的作用是限流,它會讓每顆電池的分壓線只能通過3A電流.如果有異常會暫時跳脫,此時充電器會馬上告警,一顆小小的保險絲,作用很大的。

我覺得很好奇！pl8併聯那麼多顆電池，其中1片電池分壓有問題而保險絲 ...

假設3顆正在對充,分別為4.2V/3.9V/3.6V,此時分壓量測到假設3.9V,當其中一路分壓斷開,此時一定不會是3.9V,不是突然變高就是變低.PL8會監視每個CELL的升壓曲線,如果突然變高,PL8會出現cell over Volt..,如果變低出現cell no add up...之類訊息.這就是為什麼有時輕輕碰一下分壓線就告警,明明就沒碰斷,只是接觸不一樣而已.

在啟動充電前,PL8也會一直偵測cell電壓是否穩定,如果穩定了才會開始跑電流.
有時候一降落就插上去充電,PL8會等很久才開始,要不然就是一跑電流就馬上告警.因為電池還沒完全回壓,突如其來的回壓讓PL8誤以為有問題.
