V120D02(S) 新手操控心得[自旋翻心得]

080

davidlitmanen 發表於 2014年4月1日 11:21 PM
成功啦! 上下都有LED。可否秀一下電刷的配置，真是手藝精巧

沒拍到電刷構造細部圖....就用上面的圖片講解一下好了，
小弟是做一個圓盤把它固定在相位器上，圓盤大小一定要比相位器大，兩支連桿從中間通過，用軌道車銅片裝在圓盤側面，上下兩排+-電，在十字盤定位器上做一個固定銅片的座，兩片銅片通電，去接觸圓盤上的銅片，就這樣....本來想說完成後上個黑漆比較不會這麼礙眼結果....

這個在剛剛已經成為歷史了....
晚上把LED焊起來裝在機殼上，還勾邊勾得很漂亮，線路全部重牽，結果忘記上電阻....一上電，開始冒煙.....差點哭出來，心裡超X！
眼睛差點脫窗，手又快抽筋，焊了半天的1mm LED就這樣燒整排....
一氣之下失去理性，連Goblin機殼也拆光了，旋翼頭重組塑膠+金屬減重一下。
下次不搞電刷了，想試試直接電池黏在槳上....比較簡單。

davidlitmanen

080 發表於 2014年4月2日 01:01 AM
沒拍到電刷構造細部圖....就用上面的圖片講解一下好了，
小弟是做一個圓盤把它固定在相位器上，圓盤大小一 ...

沒關係，至少我們看到精彩的夜航影片了，也算是璀璨的一刻。改裝就是找麻煩，不過大大的手藝還是令人讚嘆，光聽都覺得不簡單。

080

davidlitmanen 發表於 2014年4月2日 09:29 AM
沒關係，至少我們看到精彩的夜航影片了，也算是璀璨的一刻。改裝就是找麻煩，不過大大的手藝還是令人讚嘆 ...

不會很難啦，D大一定也做得出來。
剛剛翻垃圾桶找到被小弟怒拆的殘骸了XD
巴爾莎沐製作，好製作，強度夠，重量又輕。
圓盤中間開洞，上下各用兩條木頭夾住相位器。
這樣就夠了，不用直接黏在旋翼頭造成難拆，拆完又不美觀。

側面兩排銅片，電線直接焊在表面沒問題，只是焊錫不能突然突起，要平滑微凸。

davidlitmanen

080 發表於 2014年4月5日 02:12 AM
不會很難啦，D大一定也做得出來。
剛剛翻垃圾桶找到被小弟怒拆的殘骸了XD
巴爾莎沐製作，好製作，強度夠 ...

酷耶! 你的思考跳脫了窠臼，而且執行力超強又不畏困難。您真是個了不起的工程師

080

davidlitmanen 發表於 2014年4月5日 02:18 AM
酷耶! 你的思考跳脫了窠臼，而且執行力超強又不畏困難。您真是個了不起的工程師
...

大大過獎了～小弟只是比較愛動手做
剛剛找到一張照片，原本已經從手機相簿刪除了，沒想到早已串流到電腦裡
珍貴的一張，
今天第一次因為旋翼頭膠圈太軟導致失控 吃了炸土雞，沒備料...這假日停飛了...
明天開始先製作電池在槳上的夜航槳～

080

V120D02S 夜航槳Part2
繼上次成功，卻被小弟搞砸的電刷版夜航槳之後....
這次是跟大機類似構造的 "鋰電LED槳"
重量增加許多，不過沒差啦～又不是每次飛行都是夜航...
拍了一些製作過程分享給各位想製作的大大。

這是軌道車使所使用的銅片，一包50元，內有18片銅片，4片電刷彈片
電刷彈片是上回的電刷發光槳使用，這次僅使用兩片銅片，各對半切，
用剪刀剪即可。


SMD LED型號0630，尺寸1.6*0.8*0.5mm，一顆2元
與V120最小傘齒比較。


SMD LED最好焊的方法，裁半的銅片攤平兩端用膠帶黏在紙上固定，
要焊LED的地方上薄薄的錫，LED擺上去用小剪刀輕輕壓住(尖嘴鉗有磁鐵會吸)
焊槍從旁邊的焊錫加熱，整條焊錫融掉，LED也就黏好了。


+電端加上200歐姆電阻，型號SMD 0805，尺寸2*1.25*0.4mm，一個1元

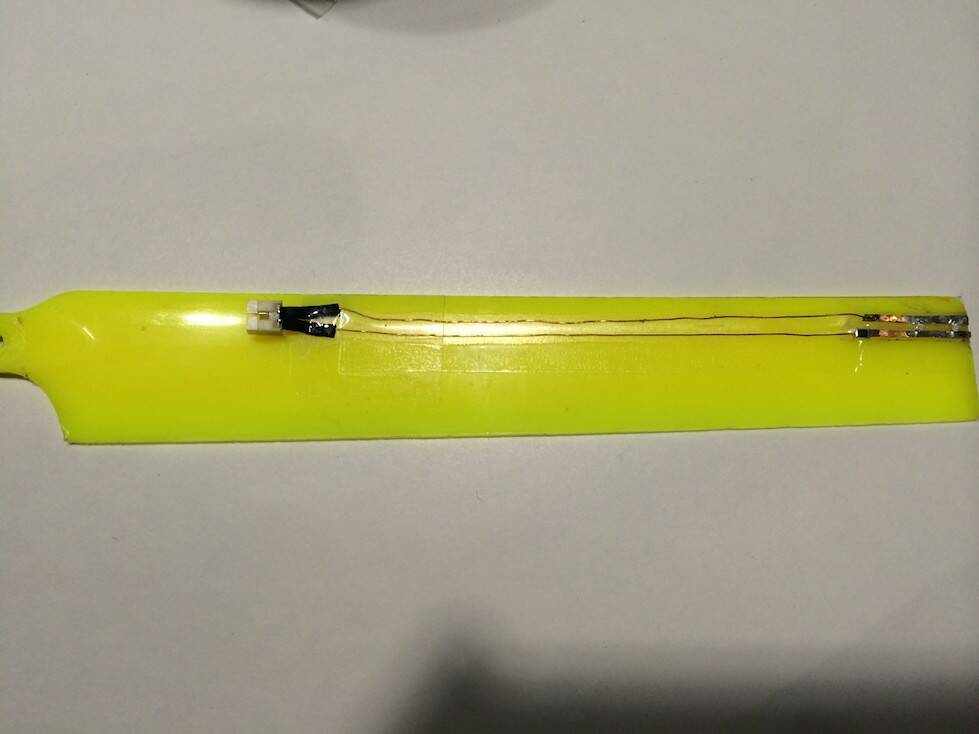

銅片焊上銅線，用雙面膠黏銅片，銅片一半貼槳底部，一半折到上面。


焊上電源接頭，貼上寬2mm 長度若干的透明膜，一面1mm，包覆上下兩面前緣。



使用4*11*20mm 3.7v 60mAh鋰電，共需要兩顆，一顆60元。
底部貼雙面膠。


黏在槳上，通電LED會亮，快完成了～


用寬2mm透明膜黏住電池，並前後方要拉緊成斜面以減少風阻。


完成後單支重量5.5g。


通電試轉，成功！！(因前天炸機...伺服齒輪未到貨，無法試飛)


晚上實際看 效果很棒，手機拍照功能有限，能拍這樣小弟已經很滿意了


特別訂了LYNX山貓3D硬槳，這支就用來飛白天的，晚上使用KBDD舊槳。


機身LED使用現成燈條就好，自己焊SMD會焊到眼睛脫窗
想想看有什麼方法可以固定住，又能方便拆裝呢


以上給各位大大參考囉～
小弟的夜航試飛影片等下禮拜直升機修好 有空再來拍囉
