X5改裝計劃---自己好玩尋找同好

jimmyjie123

我這幾天修正了一些小地方

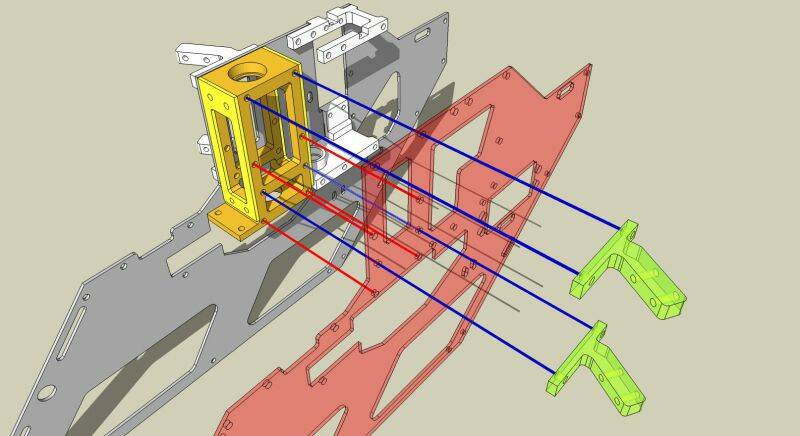

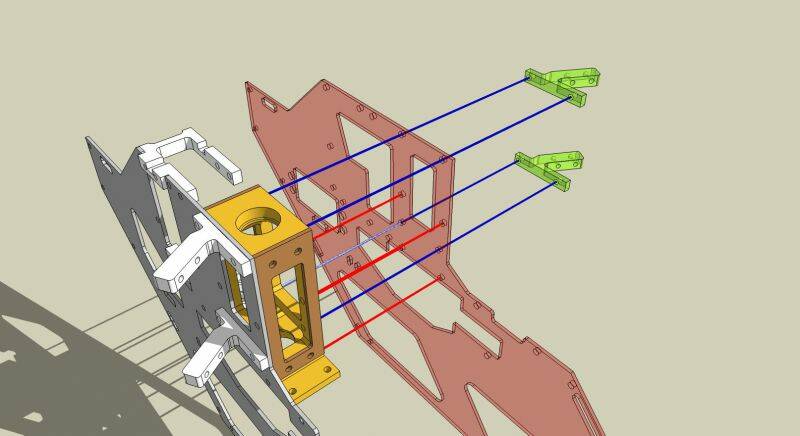

1.伺服機座我改成四隻一樣可共用,少了開發成本
2.主軸固定座孔位配會伺服機座孔位
3.主軸座固定座前後加強板設計
4.單一邊主軸座與側板共8有個螺絲固定


以上是我這幾天來的思考

PS:大家看看有沒有其它的要修正,我準備去做CNC

第一階段零件如下
1.主軸座(7075-硬陽處理)
2.上十字盤導軌座(7075-硬陽處理)
3.下傘齒金屬座
4.左右側板.先用玻纖
5.前後加強板先用玻纖
6.伺服機座共四隻
以上第4,5我會先去用壓克力做假組裝

有沒有須要設計12S專用側板

[ 本帖最後由 jimmyjie123 於 2012年1月8日 09:22 PM 編輯 ]

darkshadow

突然想到，組裝後伺服機跟機頭罩之間會不會干涉？伺服機裝上後最寬處會不會超過頭罩固定柱的寬度？

jimmyjie123

大大你好,因為我有改斜齒,會磨到機頭罩,所以我有墊出4mm左右,二邊加起來有8mm我的目前可以裝的下,

電腦內量的距離是102mm,照原廠機頭罩要墊,若換成550E的機頭罩就不用,裝的下
以上我二種都有

[ 本帖最後由 jimmyjie123 於 2012年1月9日 10:57 AM 編輯 ]

darkshadow

那...是否可能趁加工時一併直接車四支固定柱替換會直接一點？

如果裝550E，那就不是X5了

[ 本帖最後由 darkshadow 於 2012年1月9日 01:30 AM 編輯 ]

斌拉登

小鐘~~~~ 你真是太 屌ㄌ 若要幫忙ㄉ 就說一聲ㄅ
加油

jimmyjie123

當然要,因為你也是玩X5的

對了甩尾好玩嗎?

[ 本帖最後由 jimmyjie123 於 2012年1月9日 10:59 AM 編輯 ]
