電子新手 自製並聯 充電版

digi193

現成的 當然快很多
也不用怕會失敗
但是不就失去了DIY的樂趣
至於價錢 材料部分 算算沒有過250
有比較節省一點

jiajeong

請問19樓的大大~最後有製作成功並聯充電板嗎?
使用起來感覺如何呢?

不知這樣並聯板充電, 充電器是否還可以開平衡充電模式呢?

謝謝

bill-h

正面

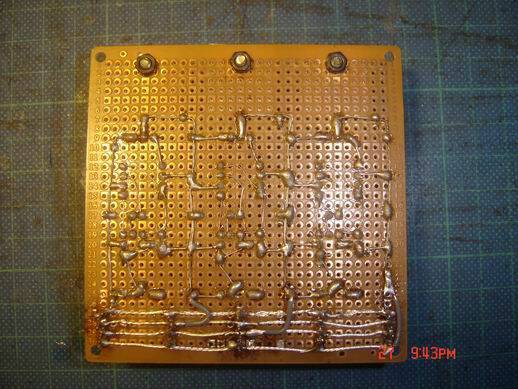

背面

從飛行匹薩下載的線路圖改裝的鋰充http://www.efly98.com/cdb_efly98/viewthread.php?tid=33659
一次可並聯接5個,只要接電池分壓接頭就OK.輸入約13-14vdc到線路上標+-的位置即可,電流控制在每個電池約500ma不要太高.

bill-h

補充一下,最好同型同C數的一起充,若是個別電池放電程度差距很大時,先接上電池,等10分鐘後再接外部電源較好.

digi193

我成功啦~
成品沒有PO出來~
但是也是差不多長這樣~
880-DS 並聯 3S 3顆 35~40分 可以完成 (原本1顆3S 25分左右)
PL8 可以並聯5顆 開 35A    20分內 完成
以上都包含平衡時間~

連880-DS 都可以有這種效率 並聯版 真的是好東西~

digi193

感謝 大大回覆~
但是 我不是很懂 這電路板的線路圖......
如果我沒有分析錯誤的話~ 這因該是 分壓充電 的方式對嗎??
如果使用分壓充電 就失去了 我想要快速充電的用意了~
如有分係錯誤~請多多包含
