電子新手 自製並聯 充電版

digi193

去飛場常常看到有人一次充5顆電池(20分鐘內)
總是心生羨慕 想說在家要是也能一次充飽5顆電池(20分鐘內)
那就不用座在旁邊1顆1顆慢慢的痴痴的等~
等到天荒地老~
好吧!心一狠 去買材料吧!! 管他我會不會電子~
反正就正接正 負接負 平衡端就1條線接1條線
總不會錯了吧!!!!

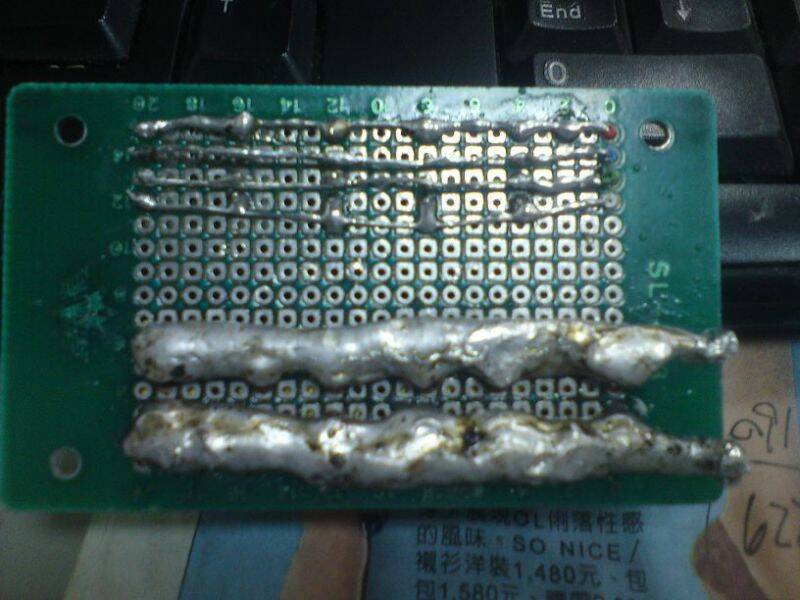

忙了1個下午!!! 我終於做好了~
看著它...我實在是沒有那個勇氣 把它接到我的充電器上...
很怕 一接上去~馬上燒給我看>.<
不多說~直接看吧~
有很多地方需要改進的~
也請各位大師 稍微指點一下~
讓小弟我 學習學習~
感恩阿

[ 本帖最後由 digi193 於 2011年8月29日 08:37 PM 編輯 ]

chh1223

J頭不對…您可對對看您電池的色線....但是不要插進去

manfengchang

原帖由 digi193 於 2011年8月29日 08:36 PM 發表
去飛場常常看到有人一次充5顆電池(20分鐘內)
總是心生羨慕 想說在家要是也能一次充飽5顆電池(20分鐘內)
那就不用座在旁邊1顆1顆慢慢的痴痴的等~
等到天荒地老~
好吧!心一狠 去買材料吧!!  ...

好像並聯有點問題ㄝ。

[ 本帖最後由 manfengchang 於 2011年8月29日 08:47 PM 編輯 ]

ddrs

左上角那顆左右相反了

ddrs

後面最好用絕緣
AB膠 熱熔膠 封一封在貼泡棉 比較安全
這樣很容易短路喔

hylong66

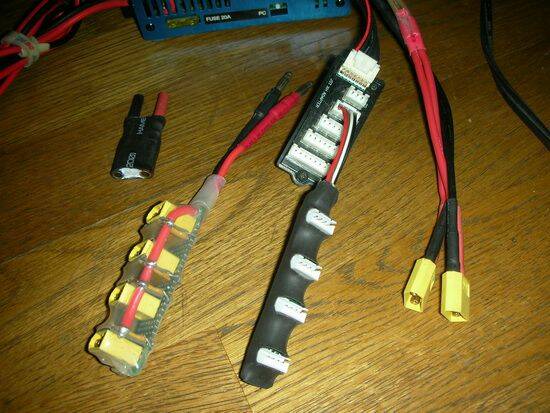

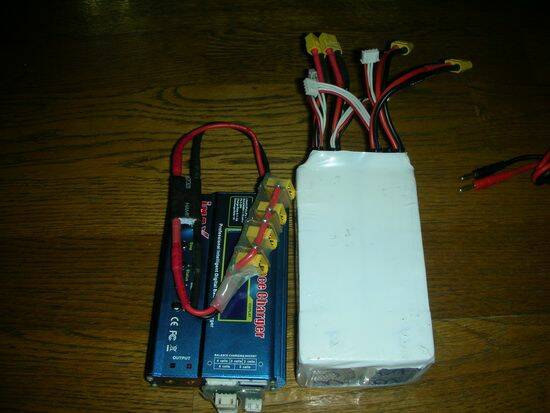

我也作了一組並聯4P,分開作比較好包熱縮膜,你參考看看,XT60每個串聯一顆6A自復保險絲,我有當電源端(3S4P4200mha)和充電端用,

[ 本帖最後由 hylong66 於 2011年8月29日 09:19 PM 編輯 ]
