電子新手 自製並聯 充電版

digi193

原帖由 華哥爾 於 2011年8月29日 09:12 PM 發表
等您完工,我再來copy

好阿!但是我做的你敢COPY嗎?

hylong66

原帖由 poho888 於 2011年8月30日 12:04 AM 發表
可否請大大分享電路圖呢!?
小弟也想衝1P6S(3顆*2S)並聯充還是串聯充!?

不建議3S X2串聯6S充電,平衡時間會變久,3S並聯充電比較快.

hylong66

原帖由 digi193 於 2011年8月30日 12:13 AM 發表


你的成品好漂亮~~~
怎麼XT60那塊板子..正電在旁邊 負電在下面
這是怎麼接的?
還有每接1個XT60 就要接1個6A自復保險絲
這邊要怎麼接??

所以用6A保險絲...充電器最多只能 開到6A來衝嗎?
我打算開30 ...

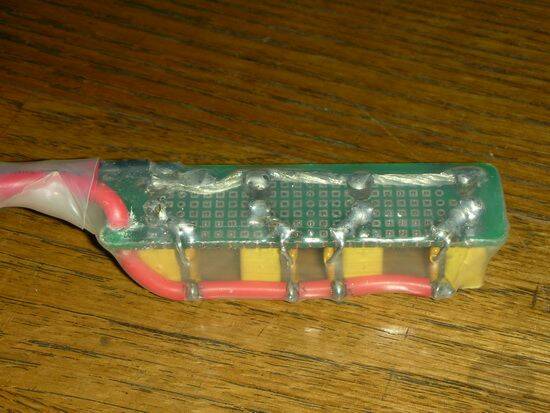

我用的電路板,應該和你一樣,為了安裝自復保險絲,空間不夠放平保險絲,才把線焊在旁邊,圖片應該能看出來線路,
開30A充5顆,已經分流,保險絲不會斷電.
下面那條2P的線,2顆6A自復保險絲並聯,我用24A充2顆6S 4200mha,還不會斷電跳脫,24A充1顆保證斷電

digi193

原帖由 hylong66 於 2011年8月30日 02:58 PM 發表

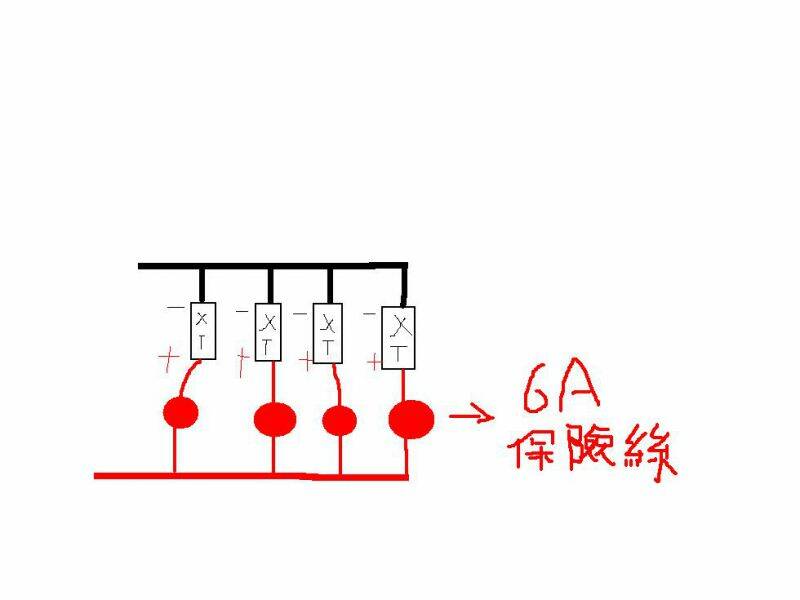

我大約畫了一下~
應該是這樣沒錯吧!
想再請教一下
你的保險絲 是什麼樣的型號~
還是有保險絲的照片?
我拿汽車用的保險絲 7.5A的可以用嗎? (那間店沒有賣6A的)

[ 本帖最後由 digi193 於 2011年9月2日 08:56 AM 編輯 ]

poho888

不是耶,大大!
是三顆2S的電池一起充!

ricky_shih

這樣搞一搞不會比買現成的划算...真的...
